Пассивные антенны BeiDou RDSS: BeiDou.
Что представляет собой антенна

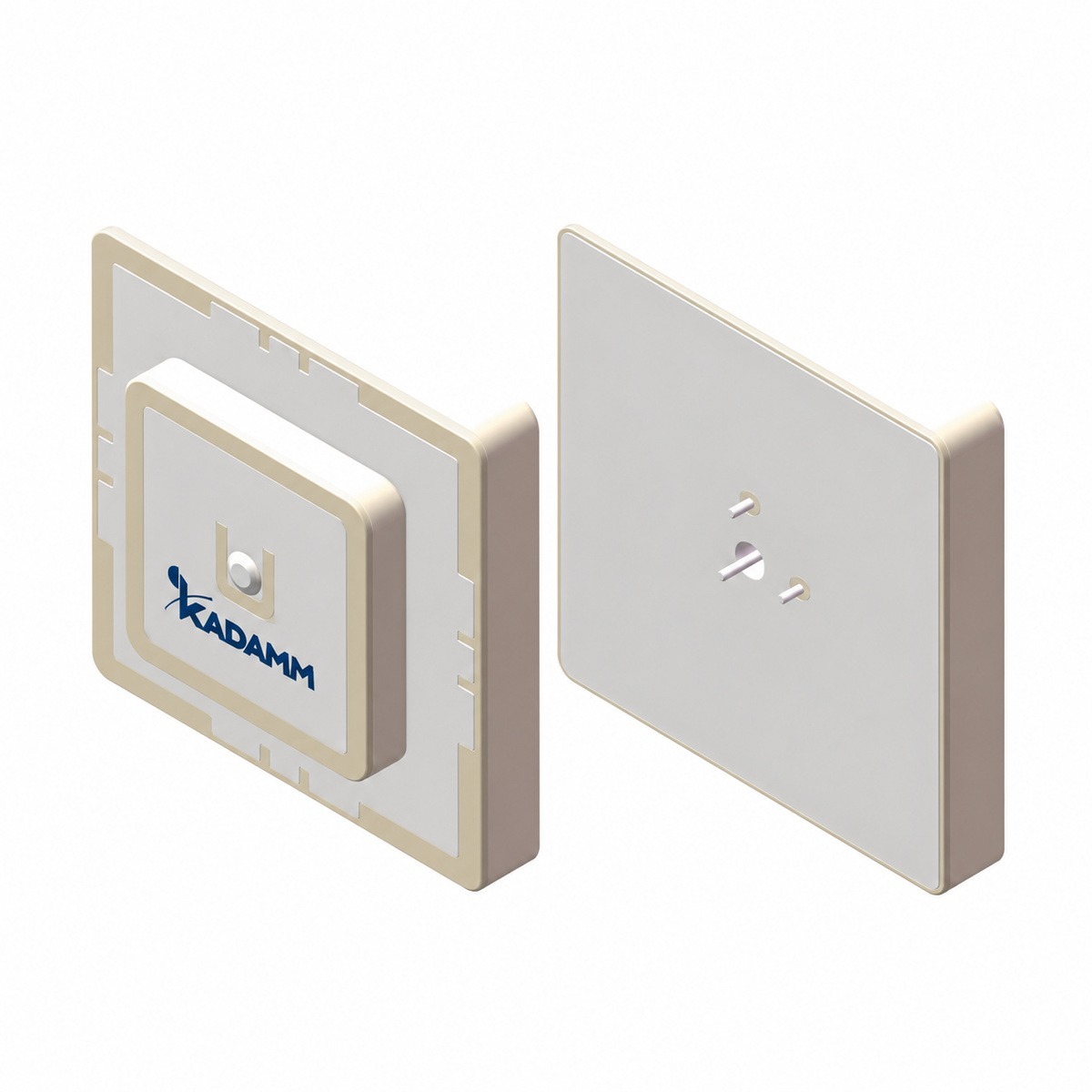

KADAMM GPP-BDS — пассивные антенны BeiDou RDSS для системы BeiDou. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна рассчитана на BeiDou. Многосистемные антенны (GPS + ГЛОНАСС + BeiDou + Galileo) видят больше спутников одновременно, но для приёмника, который работает только с BeiDou, односистемной антенны достаточно.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.
Антенна пассивная, без усилителя: её ставят на коротком кабеле или прямо рядом с приёмником, у которого свой МШУ.
Антенна многочастотная: кроме L1 она принимает вторую полосу (L2, L5 или аналоги других систем). По разнице задержек на двух частотах приёмник исключает ионосферную ошибку и быстрее фиксирует решение RTK — это нужно в геодезии, точном земледелии и управлении техникой.
Конструкция и условия работы: рабочая температура −40…+85 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 1166–1279, 1555–1592, 1610–1626, 1980–2010, 2170–2200 и 2483–2500 МГц, у GPP-L1G1 — 1560–1610 МГц
- Усиление усилителя 0–3 дБи, у GPP-L1G1 — 2 дБи (меньше на 2 дБ)

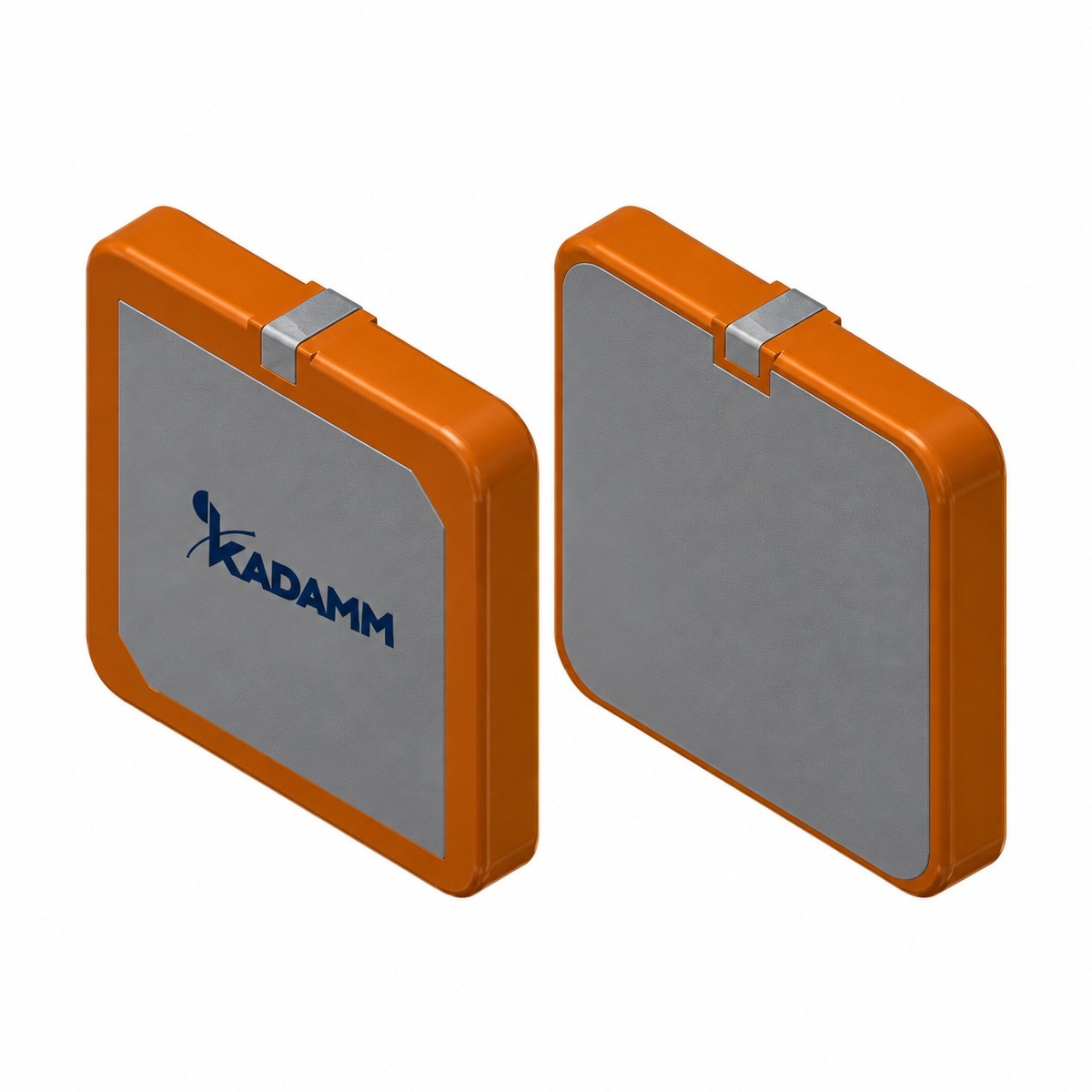

KADAMM GPP-L1G1 даёт больше усиления; у KADAMM GPP-BDS в пользу выбора — свой набор полос.
- Полосы 1166–1279, 1555–1592, 1610–1626, 1980–2010, 2170–2200 и 2483–2500 МГц, у GNSS-RTK-G — 1164–1300 и 1525–1610 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1166–1279, 1555–1592, 1610–1626, 1980–2010, 2170–2200 и 2483–2500 МГц, у GNSS-RTK-S — 1164–1300 и 1525–1610 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GPP-BDS с запасом по краям.
Усиление встроенного усилителя GPP-BDS; сверяйте его с допустимым уровнем на входе приёмника.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Поляризация | GPP-B1LS-40 — круговая правая (круговая правая) / круговая левая (круговая левая) / круговая правая (круговая правая); GPP-B3B1S-45, GPP-B3LS-43 — двухточечное питание (круговая) / двухточечное питание (круговая) / круговая правая (круговая правая); GPP-LS-33 — двухточечное питание (круговая) / круговая правая (круговая правая); GPP-LS-36 — круговая левая (круговая левая) / круговая правая (круговая правая) |
| Полоса пропускания | GPP-B1LS-40, GPP-LS-33 — уточняйте у менеджера; GPP-B3B1S-45 — ≥ 6 МГц / ≥ 10 МГц / ≥ 15 МГц; GPP-B3LS-43 — ≥ 10 МГц / ≥ 15 МГц / ≥ 50 МГц; GPP-LS-36 — ≥ 15 МГц / ≥ 40 МГц |
| Осевое отношение | GPP-B1LS-40, GPP-B3B1S-45, GPP-LS-33, GPP-LS-36 — уточняйте у менеджера; GPP-B3LS-43 — ≤ 3 / ≤ 3 / ≤ 4 |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | керамический патч для установки на плату |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+85 °C |
Исполнения
| Артикул | Частота | Типоразмер, мм | Усиление (на пластине) | Полоса | Поляризация |
|---|---|---|---|---|---|
| KADAMM GPP-B1LS-40 | 1561 / 1575,42 / 1615,68 / 2491,75 МГц | 40 × 40 и 25 × 25, высота 6 + 4 * | 3 дБи / 3,5 дБи / 4 дБи (Ø75 мм) | уточняйте у менеджера | круговая правая (круговая правая) / круговая левая (круговая левая) / круговая правая (круговая правая) |
| KADAMM GPP-B3B1S-45 | 1268 ± 3,0 / 1568 ± 3,0 / 2492 ± 3,0 МГц | 45, 37 и 25 мм (три слоя) * | 0 дБи (тип.) / 2 дБи (тип.) (48 × 48 мм) | ≥ 6 МГц / ≥ 10 МГц / ≥ 15 МГц | двухточечное питание (круговая) / двухточечное питание (круговая) / круговая правая (круговая правая) |
| KADAMM GPP-B3LS-43 | 1268 ± 3,0 / 1616 ± 3,0 / 2492 ± 5,0 МГц | 43, 33 и 25 мм (три слоя), высота 6 + 4 + 2 * | 2 дБи (тип.) / 3 дБи (тип.) / 3 дБи (тип.) (48 × 48 мм) | ≥ 10 МГц / ≥ 15 МГц / ≥ 50 МГц | двухточечное питание (круговая) / двухточечное питание (круговая) / круговая правая (круговая правая) |
| KADAMM GPP-LS-33 | 1615,68 ± 3,0 / 2491,75 ± 3,0 МГц | 33 × 33 и 25 × 25, высота 6 + 2,5 * | уточняйте у менеджера; пластина 54 × 54 мм | уточняйте у менеджера | двухточечное питание (круговая) / круговая правая (круговая правая) |
| KADAMM GPP-LS-36 | 1615,68 ± 4,08 / 2491,75 ± 4,08 МГц | 36 × 36 * | 1,5 дБи (тип.) / 1,5 дБи (тип.) | ≥ 15 МГц / ≥ 40 МГц | круговая левая (круговая левая) / круговая правая (круговая правая) |
| KADAMM GPP-B1LS-67 | L1 / B1 1555–1580 МГц; RDSS L 1612–1621 МГц, S 2487–2497 МГц | 67 × 27 × 9 | ≥ 0,5 / ≥ 1,5 / ≥ 2 дБи | уточняйте у менеджера | круговая правая / круговая левая (L) / круговая правая (S) |
| KADAMM GPP-B1LS-68 | BeiDou B1I (1561,098 ± 2,046 МГц), B1C (1575,42 ± 16,36 МГц); RDSS L (Lf0–Lf4, 1614–1625 МГц), S (2491,75 ± 8,16 МГц) | 68 × 68 × 14,4 | B1: ≥ 2 дБ в зените, ≥ −3 дБ при 30°; L: ≥ 3 дБ в зените, ≥ −3,5 дБ при 20°; S: ≥ 4 дБ в зените, ≥ −2 дБ при 30° | уточняйте у менеджера | круговая правая (B1) / круговая левая (L) / круговая правая (S) |
| KADAMM GPP-B1LS-70 | BeiDou B1 / GPS L1; S-диапазон 1980–2010 / 2170–2200 МГц; RDSS L 1610–1622 МГц, S 2491,75 ± 8,06 МГц | Ø70 × 18,8 | B1 / L1 до 1,5 дБи; S-диапазон ≥ 4 дБи в зените, ≥ −1 дБи при 30°; L ≥ 3 дБи в зените, ≥ −2 дБи при 30°; S ≥ 3 дБи в зените, ≥ −3 дБи при 30° | уточняйте у менеджера | круговая правая / круговая левая / круговая левая / круговая правая |
| KADAMM GPP-B1LS-104 | BeiDou B1I (1561,098 ± 2,046 МГц), B1C (1575,42 ± 16,36 МГц); RDSS L (Lf0–Lf4, 1614–1625 МГц), S (2491,75 ± 8,16 МГц) | Ø104 × 39 | B1: ≥ 2 дБ в зените, ≥ −3 дБ при 30°; L: ≥ 3 дБ в зените, ≥ −3,5 дБ при 20°; S: ≥ 4 дБ в зените, ≥ −2 дБ при 30° | уточняйте у менеджера | круговая правая (B1) / круговая левая (L) / круговая правая (S) |
| KADAMM GPP-B12LS-95 | BeiDou B1 / B1C, B2 / B2a; RDSS L (1615,68–1624,52 МГц, частоты Lf0–Lf4), S (2491,75 ± 8,16 МГц) | 95 × 95 × 15,5 | B2 / B2a: ≥ 3,5 дБic в зените, ≥ −5,5 дБic при 20°; B1 / B1C: ≥ 4 дБic в зените, ≥ −5,5 дБic при 20°; L: ≥ 4,5 дБic в зените, ≥ 4 дБic при 20°; S: ≥ 4,5 дБic в зените, ≥ 3 дБic при 20° | уточняйте у менеджера | круговая правая / круговая левая (L) / круговая правая (S) |
| KADAMM GPP-B123S-56 | BeiDou B3 (1268,52 ± 10,23 МГц), B2 (1207,14 и 1176,45 ± 10,23 МГц), B1 (1561,09 ± 2,046 и 1575,42 ± 16,368 МГц); RDSS S (2491,75 ± 8,16 МГц) | 56 × 56 × 19,8 | B1 ≥ 3 дБic, B2 ≥ 2 дБic, B3 ≥ 1 дБic, S ≥ 4 дБic (в зените) | уточняйте у менеджера | круговая правая |
| KADAMM GPP-LS-100 | RDSS L (Lf0–Lf4, 1614–1625 МГц), S (2491,75 ± 8,16 МГц) | Ø100 × 36,5 | L: ≥ 4,5 дБic в зените, ≥ −5,5 дБic при 20°; S: ≥ 4,5 дБic в зените, ≥ 3 дБic при 20° | уточняйте у менеджера | круговая левая (L) / круговая правая (S) |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GPP-BDS в таблицах выше.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GPP-BDS перекрывает эти потери: сигнал на входе приёмника остаётся на 0 − 6 = −6 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Перед заказом KADAMM GPP-BDS сверьте с проектом:
- Частоты оборудования — внутри 1166–1279, 1555–1592, 1610–1626, 1980–2010, 2170–2200 и 2483–2500 МГц
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GPP-BDS ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Уличные соединения GPP-BDS после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GPP-BDS включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Патч-антенна КАДАММ выбранного исполнения серии GPP-BDS
Документация и поставка
Документы
Техописание и каталог
Техническое описание GPP-BDS и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GPP-BDS и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GPP-BDS пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GPP-BDS | KADAMM GPP-L1G1 | KADAMM GNSS-RTK-G | KADAMM GNSS-RTK-S |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1166–1279, 1555–1592, 1610–1626, 1980–2010, 2170–2200 и 2483–2500 МГц | 1560–1610 МГц | 1164–1300 и 1525–1610 МГц | 1164–1300 и 1525–1610 МГц |
| Усиление | 0–3 дБи | 2 дБи | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») |
| Поляризация | GPP-B1LS-40 — круговая правая (круговая правая) / круговая левая (круговая левая) / круговая правая (круговая правая); GPP-B3B1S-45, GPP-B3LS-43 — двухточечное питание (круговая) / двухточечное питание (круговая) / круговая правая (круговая правая); GPP-LS-33 — двухточечное питание (круговая) / круговая правая (круговая правая); GPP-LS-36 — круговая левая (круговая левая) / круговая правая (круговая правая) | круговая правая (круговая правая) | уточняйте у менеджера | уточняйте у менеджера |
| Габариты | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
