Пассивные керамические патч-антенны: усиление −1–5 дБи.
Что представляет собой антенна

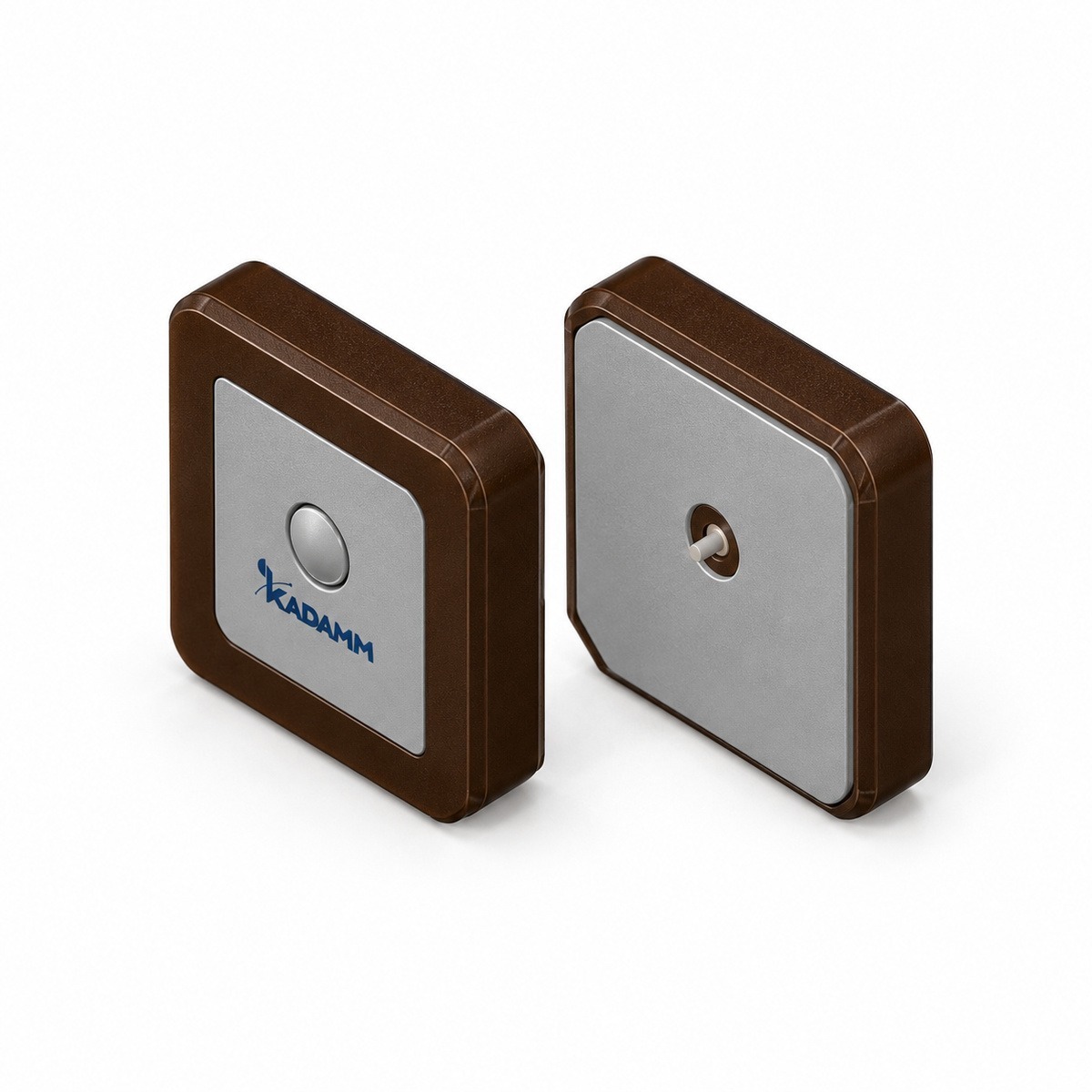

KADAMM GPP-G1 — пассивные керамические патч-антенны. Встраиваемую антенну ставят внутрь корпуса устройства: печатную и гибкую FPC клеят на стенку корпуса, чип-антенну и пружинную паяют на плату, патч-антенну размещают на «земле» платы.
Характеристики встраиваемой антенны в техническом описании измерены на эталонной плате. В изделии на них влияют размер «земли», расстояние до металлических деталей, экранов и аккумулятора, материал корпуса. Поэтому место установки выбирают по рекомендациям, оставляют свободную от меди зону вокруг антенны и проверяют согласование уже в готовом корпусе — при необходимости подстраивают согласующую цепь.
Усиление по техническому описанию — −1–5 дБи; в корпусе оно обычно ниже на величину потерь на окружение.
Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: рабочая температура −40…+85 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 1592–1599 МГц, у GPP-BDS — 1265–1271, 1565–1571, 1611,6–1619,76 и 2487–2497 МГц
- Усиление усилителя −1–5 дБи, у GPP-BDS — 0–3 дБи (меньше на 1 дБ)
KADAMM GPP-BDS даёт больше усиления; у KADAMM GPP-G1 в пользу выбора — свой набор полос.
- Полосы 1592–1599 МГц, у GPP-L1G1 — 1560–1610 МГц
- Усиление усилителя −1–5 дБи, у GPP-L1G1 — 2 дБи (меньше на 3 дБ)
KADAMM GPP-L1G1 даёт больше усиления; у KADAMM GPP-G1 в пользу выбора — свой набор полос.
- Полосы 1592–1599 МГц, у GPP-L12 — 1173–1179, 1242–1251, 1558–1568, 1572–1578 и 1580–1590 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GPP-G1 с запасом по краям.
Усиление встроенного усилителя GPP-G1; сверяйте его с допустимым уровнем на входе приёмника.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | GPP-G1-18-4 — ≥ 10,0 МГц; GPP-G1-18-4B — ≥ 5 МГц; GPP-G1-20-4 — ≥ 7 МГц; GPP-G1-25-4 — не более 13,0 МГц |
| Осевое отношение | GPP-G1-18-4 — ≤ 3,0 дБ; GPP-G1-18-4B, GPP-G1-20-4 — уточняйте у менеджера; GPP-G1-25-4 — не более 5,0 дБ. |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | керамический патч для установки на плату |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+85 °C |
Исполнения
| Артикул | Частота | Типоразмер, мм | Усиление (на пластине) | Полоса | Поляризация |
|---|---|---|---|---|---|
| KADAMM GPP-G1-18-4 | 1595,0 ± 3,0 МГц (ГЛОНАСС) | 18 × 18 × 4 * | 2 дБи (тип.) (70 × 70 мм) | ≥ 10,0 МГц | круговая правая (круговая правая) |
| KADAMM GPP-G1-18-4B | 1596,0 ± 3,0 МГц (ГЛОНАСС) | 18 × 18 × 4 * | −1 дБи (тип.) (18 × 18 мм) | ≥ 5 МГц | круговая правая (круговая правая) |
| KADAMM GPP-G1-20-4 | 1596 ± 3,0 МГц (ГЛОНАСС) | 20 × 20 × 4 * | уточняйте у менеджера; пластина 20 × 20 мм | ≥ 7 МГц | круговая правая (круговая правая) |
| KADAMM GPP-G1-25-4 | 1596,0 ± 3,0 МГц (ГЛОНАСС) | 25 × 25 × 4 * | 5 дБи (тип.) | не более 13,0 МГц | круговая правая (круговая правая) |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GPP-G1 в таблицах выше.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GPP-G1 перекрывает эти потери: сигнал на входе приёмника остаётся на -1 − 6 = −7 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Встраиваемые антенны применяют в трекерах, счётчиках, датчиках интернета вещей, модемах, терминалах и носимых устройствах.
Перед заказом KADAMM GPP-G1 сверьте с проектом:
- Частоты оборудования — внутри 1592–1599 МГц
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GPP-G1 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- После затяжки соединения GPP-G1 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление GPP-G1 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Патч-антенна КАДАММ выбранного исполнения серии GPP-G1
Документация и поставка
Документы
Техописание и каталог
Техническое описание GPP-G1 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GPP-G1 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GPP-G1 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GPP-G1 | KADAMM GPP-BDS | KADAMM GPP-L1G1 | KADAMM GPP-L12 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1592–1599 МГц | 1265–1271, 1565–1571, 1611,6–1619,76 и 2487–2497 МГц | 1560–1610 МГц | 1173–1179, 1242–1251, 1558–1568, 1572–1578 и 1580–1590 МГц |
| Усиление | −1–5 дБи | 0–3 дБи | 2 дБи | уточняйте у менеджера |
| Поляризация | круговая правая (круговая правая) | GPP-B1LS-40 — круговая правая (круговая правая) / круговая левая (круговая левая) / круговая правая (круговая правая); GPP-B3B1S-45, GPP-B3LS-43 — двухточечное питание (круговая) / двухточечное питание (круговая) / круговая правая (круговая правая); GPP-LS-33 — двухточечное питание (круговая) / круговая правая (круговая правая); GPP-LS-36 — круговая левая (круговая левая) / круговая правая (круговая правая) | круговая правая (круговая правая) | GPP-L12-48, GPP-L12-48B — двухточечное питание (круговая); GPP-L15-25 — круговая правая (круговая правая) / круговая правая (круговая правая) |
| Габариты | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») |
| Страница | Эта модель | Открыть | Открыть | Открыть |
