Многочастотные пассивные патч-антенны L1/L2 и L1/L5 для высокоточных приёмников: .
Что представляет собой антенна

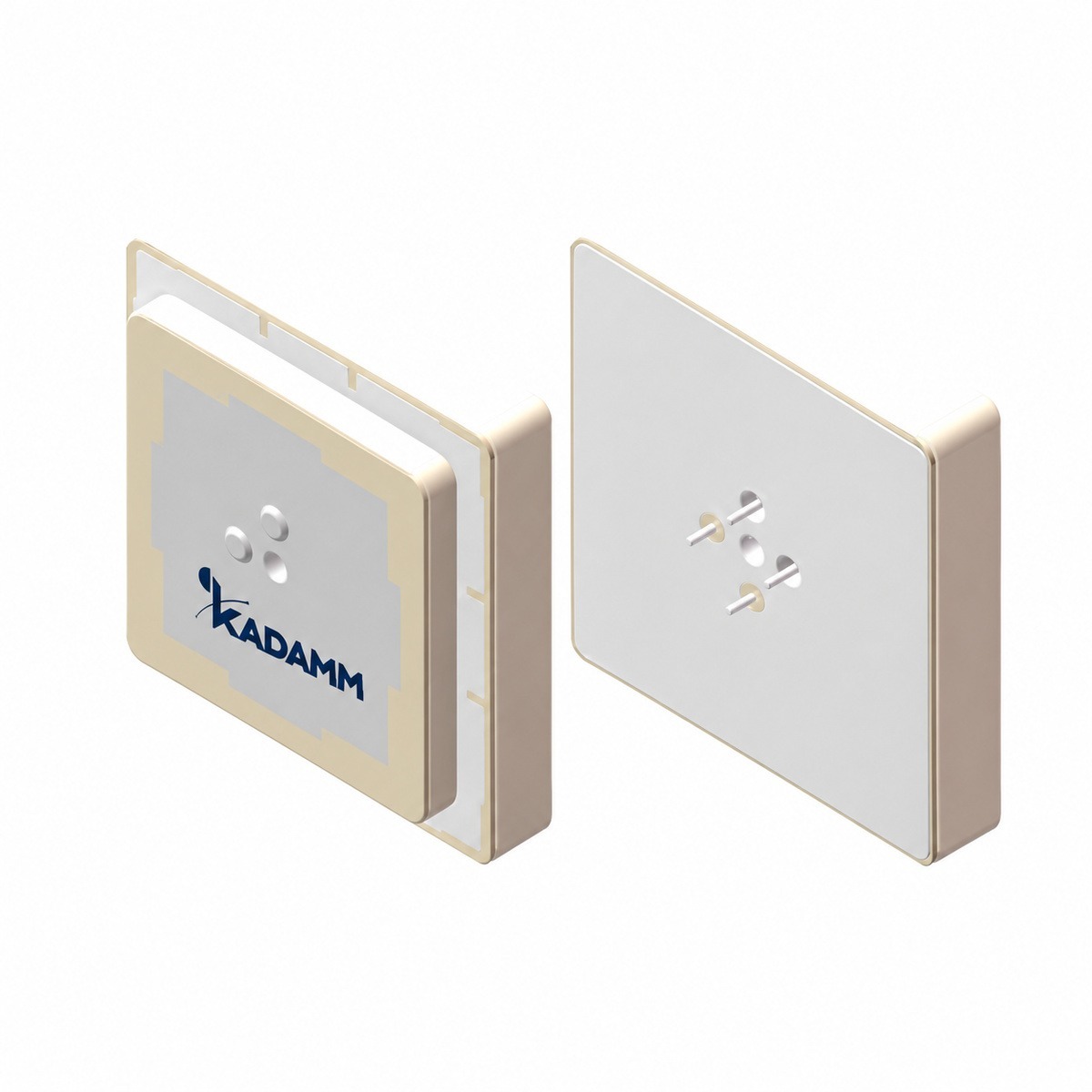

KADAMM GPP-L12 — многочастотные пассивные патч-антенны L1/L2 и L1/L5 для высокоточных приёмников. Встраиваемую антенну ставят внутрь корпуса устройства: печатную и гибкую FPC клеят на стенку корпуса, чип-антенну и пружинную паяют на плату, патч-антенну размещают на «земле» платы.
Характеристики встраиваемой антенны в техническом описании измерены на эталонной плате. В изделии на них влияют размер «земли», расстояние до металлических деталей, экранов и аккумулятора, материал корпуса. Поэтому место установки выбирают по рекомендациям, оставляют свободную от меди зону вокруг антенны и проверяют согласование уже в готовом корпусе — при необходимости подстраивают согласующую цепь.
Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: рабочая температура −40…+85 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 1173–1179, 1242–1251, 1558–1568, 1572–1578 и 1580–1590 МГц, у GPP-L1G1 — 1560–1610 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 1173–1179, 1242–1251, 1558–1568, 1572–1578 и 1580–1590 МГц, у GPP-L1 — 1572,42–1578,42 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 1173–1179, 1242–1251, 1558–1568, 1572–1578 и 1580–1590 МГц, у GPA-L1B1G1 — 1561,09–1602 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GPP-L12 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Поляризация | GPP-L12-48, GPP-L12-48B — двухточечное питание (круговая); GPP-L15-25 — круговая правая (круговая правая) / круговая правая (круговая правая) |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | керамический патч для установки на плату |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+85 °C |
Исполнения
| Артикул | Частота | Типоразмер, мм | Усиление (на пластине) | Полоса | Поляризация |
|---|---|---|---|---|---|
| KADAMM GPP-L12-48 | 1245 ± 3 / 1585 ± 5 МГц | 48 × 48 и 36 × 36, высота 5 + 3 * | уточняйте у менеджера; пластина 70 × 70 мм | уточняйте у менеджера | двухточечное питание (круговая) |
| KADAMM GPP-L12-48B | 1248 ± 3 / 1563 ± 5 МГц | 48 × 48 и 36 × 36, высота 5 + 3 * | уточняйте у менеджера; пластина 70 × 70 мм | уточняйте у менеджера | двухточечное питание (круговая) |
| KADAMM GPP-L15-25 | 1575 ± 3,0 / 1176 ± 3,0 МГц | 25 × 25 и 18 × 18, высота 4 + 2 * | уточняйте у менеджера; пластина 27 × 27 мм | уточняйте у менеджера | круговая правая (круговая правая) / круговая правая (круговая правая) |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GPP-L12 в таблицах выше.
Применение
Встраиваемые антенны применяют в трекерах, счётчиках, датчиках интернета вещей, модемах, терминалах и носимых устройствах.
Перед заказом KADAMM GPP-L12 сверьте с проектом:
- Частоты оборудования — внутри 1173–1179, 1242–1251, 1558–1568, 1572–1578 и 1580–1590 МГц
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GPP-L12 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- После затяжки соединения GPP-L12 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление GPP-L12 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Патч-антенна КАДАММ выбранного исполнения серии GPP-L12
Документация и поставка
Документы
Техописание и каталог
Техническое описание GPP-L12 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GPP-L12 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GPP-L12 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GPP-L12 | KADAMM GPP-L1G1 | KADAMM GPP-L1 | KADAMM GPA-L1B1G1 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1173–1179, 1242–1251, 1558–1568, 1572–1578 и 1580–1590 МГц | 1560–1610 МГц | 1572,42–1578,42 МГц | 1561,09–1602 МГц |
| Усиление | уточняйте у менеджера | 2 дБи | −12…+6,5 дБи | 28–34 дБ |
| Поляризация | GPP-L12-48, GPP-L12-48B — двухточечное питание (круговая); GPP-L15-25 — круговая правая (круговая правая) / круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая); GPP-L1-1606-4 — линейная | круговая правая (круговая правая) |
| Габариты | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
