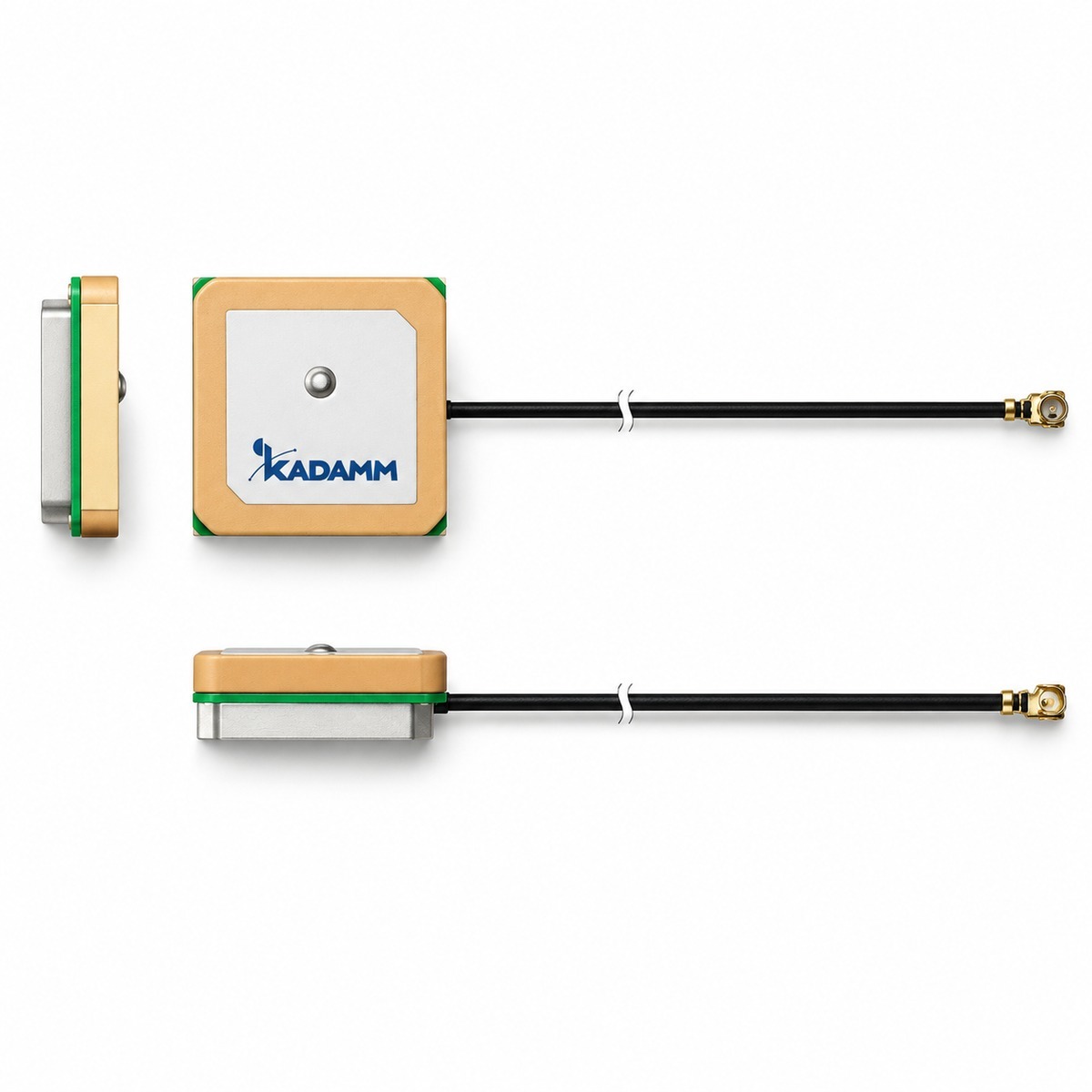

KADAMM GPA-L1B1G1 — активные встраиваемые патч-антенны GPS/ГЛОНАСС/BeiDou с МШУ 18–35 дБ
Активные встраиваемые патч-антенны GPS/ГЛОНАСС/BeiDou: GPS, ГЛОНАСС, BeiDou, МШУ 18–35 дБ.
GPS, ГЛОНАСС, BeiDouМШУ 18–35 дБКруговая поляризация RHCPРазъём MCX, IPEX, SMA, MMCX
▤
Подберём GPA-L1B1G1 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →GPS, ГЛОНАСС, BeiDou
Системы ГНСС
18–35 дБ
Усиление МШУ
по исполнению
Усиление антенны
1,8–12 В
Питание
MCX, IPEX, SMA, MMCX
Разъём
38
Исполнений
Что представляет собой антенна
KADAMM GPA-L1B1G1 — активные встраиваемые патч-антенны GPS/ГЛОНАСС/BeiDou для систем GPS, ГЛОНАСС, BeiDou. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна принимает GPS, ГЛОНАСС, BeiDou. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 18–35 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 1 — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Разъём — MCX, IPEX, SMA, MMCX. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Системы излучателей
| Массив | Диапазон |
|---|---|
| Система 1 | Антенный элемент |
| Система 2 | Малошумящий усилитель |
Всего у GPA-L1B1G1 — 2 системы излучателей.
Активные встраиваемые патч-антенны GPS/ГЛОНАСС/BeiDou: GPS, ГЛОНАСС, BeiDou, МШУ 18–35 дБ.
Чем отличается от похожих моделей KADAMM
KADAMM GPA-L1G1
- Полосы 1556–1610 МГц, у GPA-L1G1 — 1559–1610 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
KADAMM GPA-L1B1
- Полосы 1556–1610 МГц, у GPA-L1B1 — 1559–1592 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
KADAMM GPA-B1
- Полосы 1556–1610 МГц, у GPA-B1 — 1559–1592 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Излучатели2 системы излучателей — состав в таблице раздела «О модели»; поляризация круговая правая (круговая правая).
Условия работыТемпература −40…+85 °C; KADAMM GPA-L1-18-22, KADAMM GPA-L1-20-22, KADAMM GPA-L1-8-22, KADAMM GPA-L1B1-10-22, KADAMM GPA-L1B1-10-22B, KADAMM GPA-L1B1-12-22, KADAMM GPA-L1B1-12-22B, KADAMM GPA-L1B1-15-22, KADAMM GPA-L1B1-15-22B, KADAMM GPA-L1B1-1606-22, KADAMM GPA-L1B1-1606-22B, KADAMM GPA-L1B1-18-22, KADAMM GPA-L1B1-18-22B, KADAMM GPA-L1B1-20-22, KADAMM GPA-L1B1-20-22B, KADAMM GPA-L1B1-25-22, KADAMM GPA-L1B1-25-22B, KADAMM GPA-L1B1-8-22, KADAMM GPA-L1B1-8-22B, KADAMM GPA-L1B1-9-22, KADAMM GPA-L1B1-9-22B — −45…+85 °C.
Фото исполнений

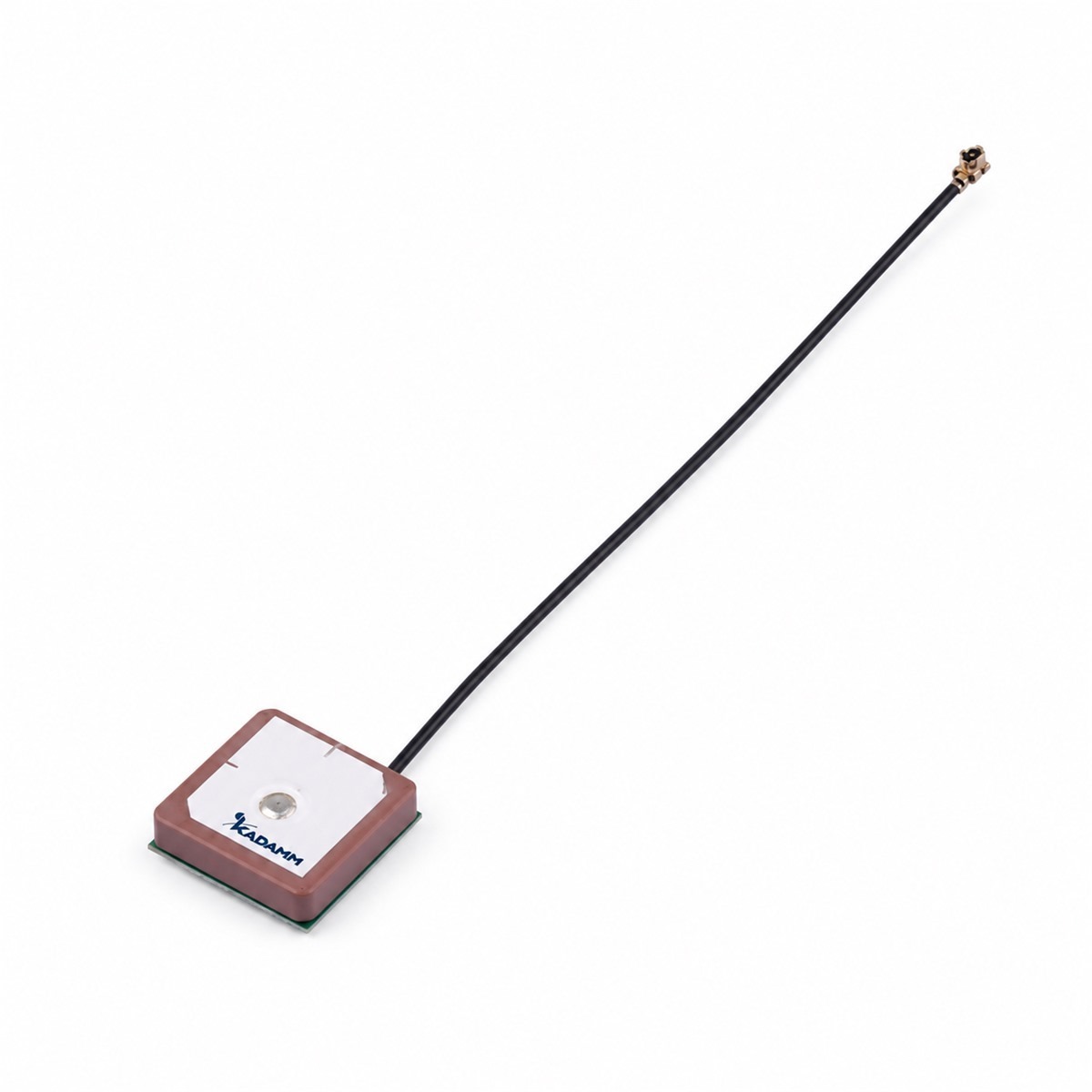

KADAMM GPA-L1-18-22

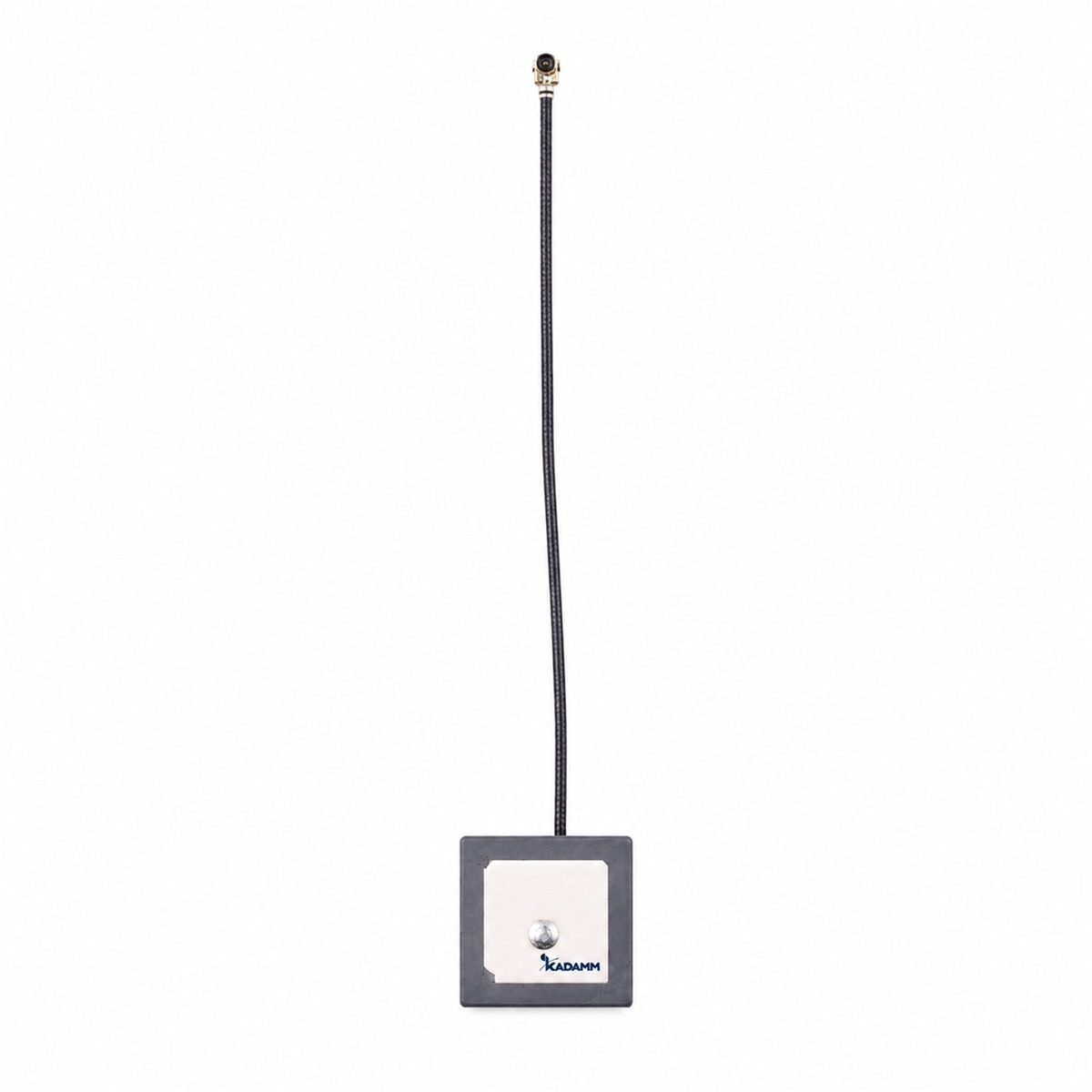

KADAMM GPA-L1-20-22

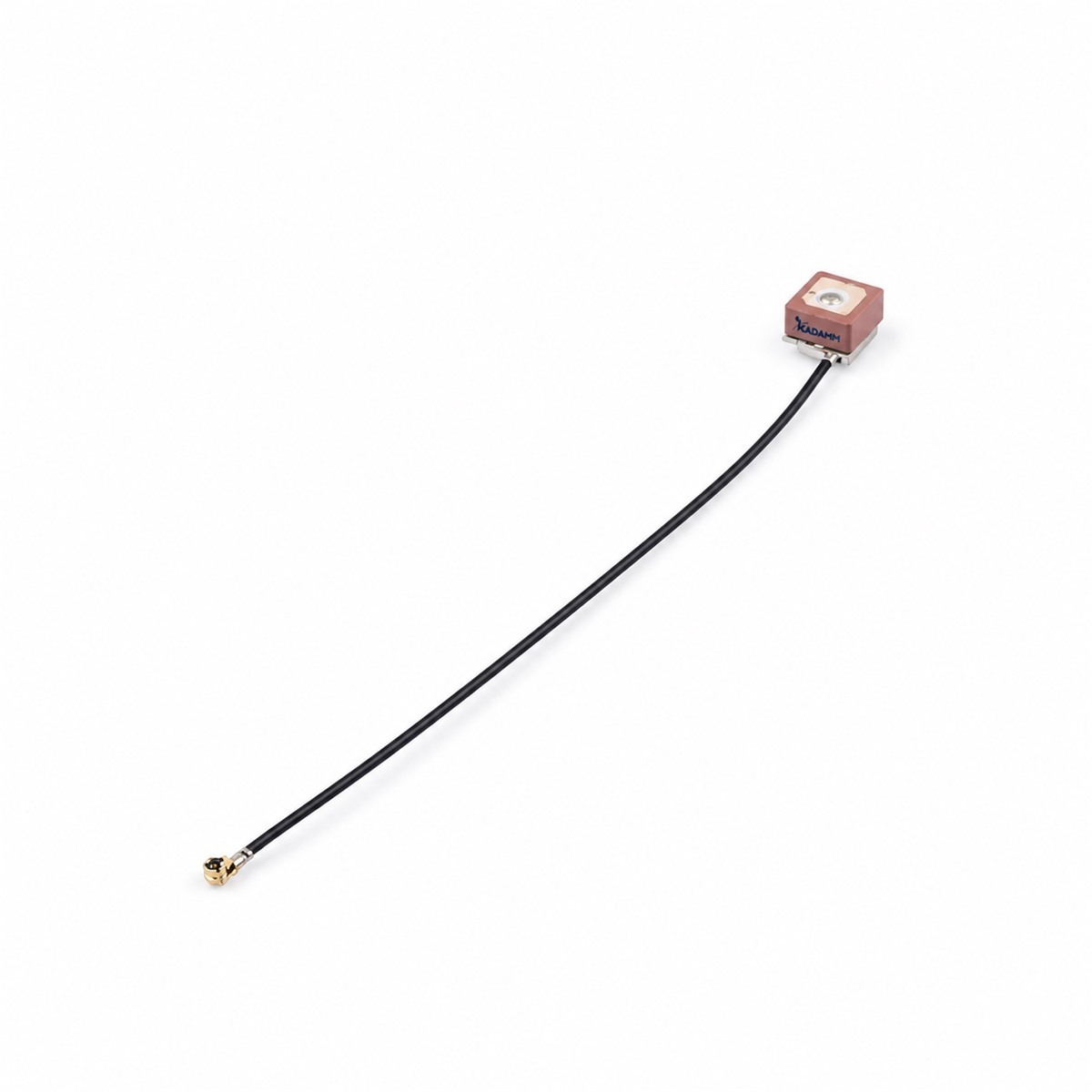

KADAMM GPA-L1-8-22

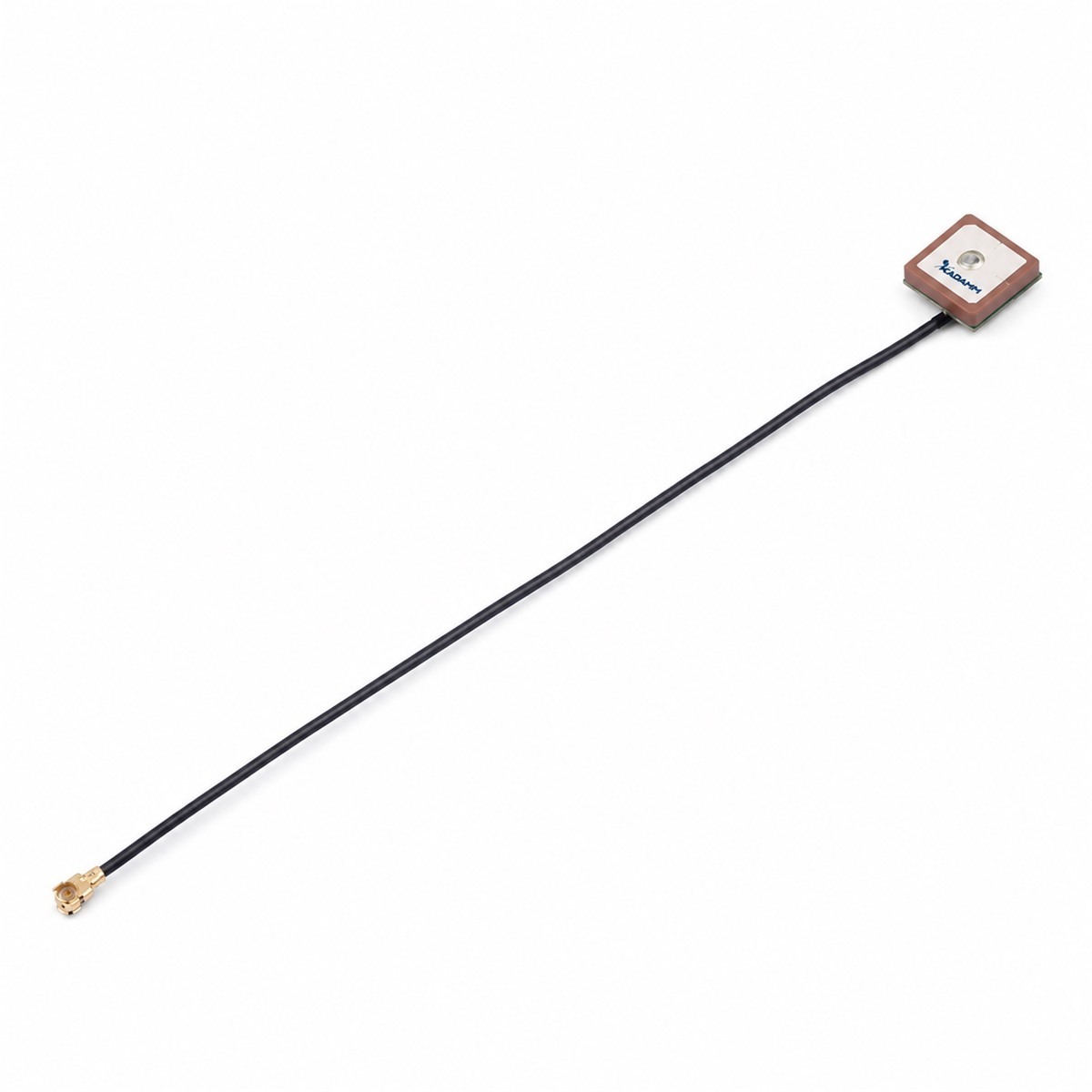

KADAMM GPA-L1B1-10-22

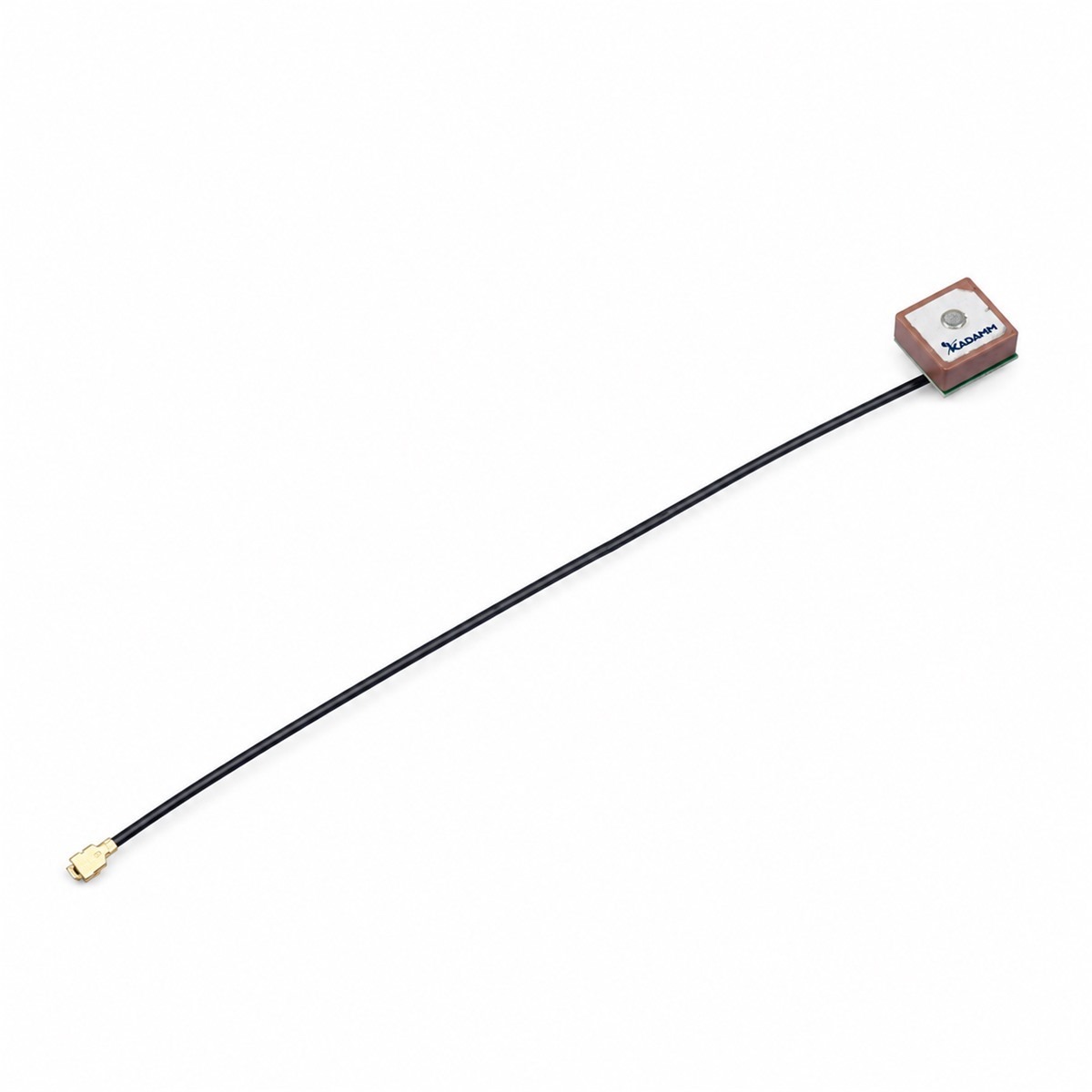

KADAMM GPA-L1B1-10-22B

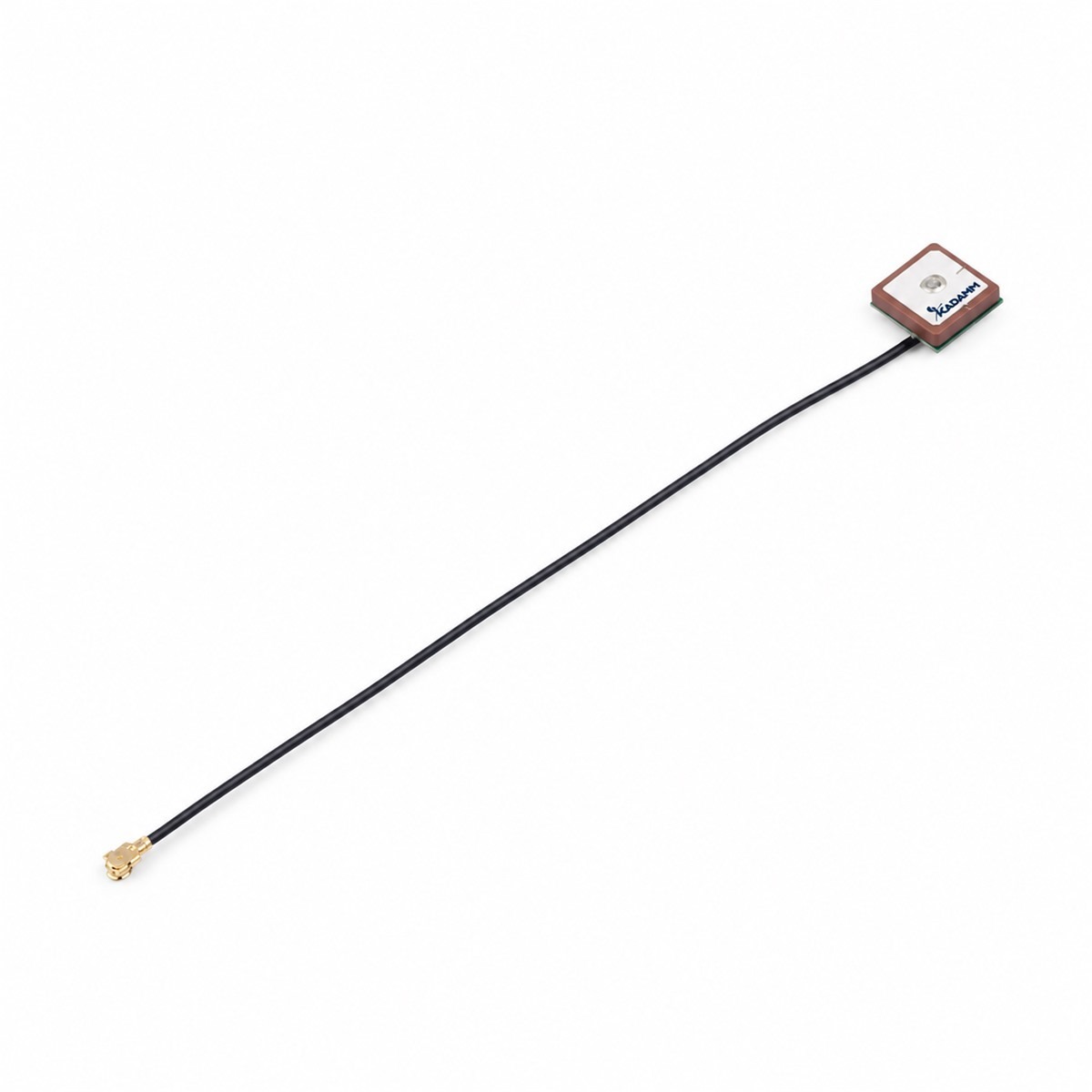

KADAMM GPA-L1B1-12-22

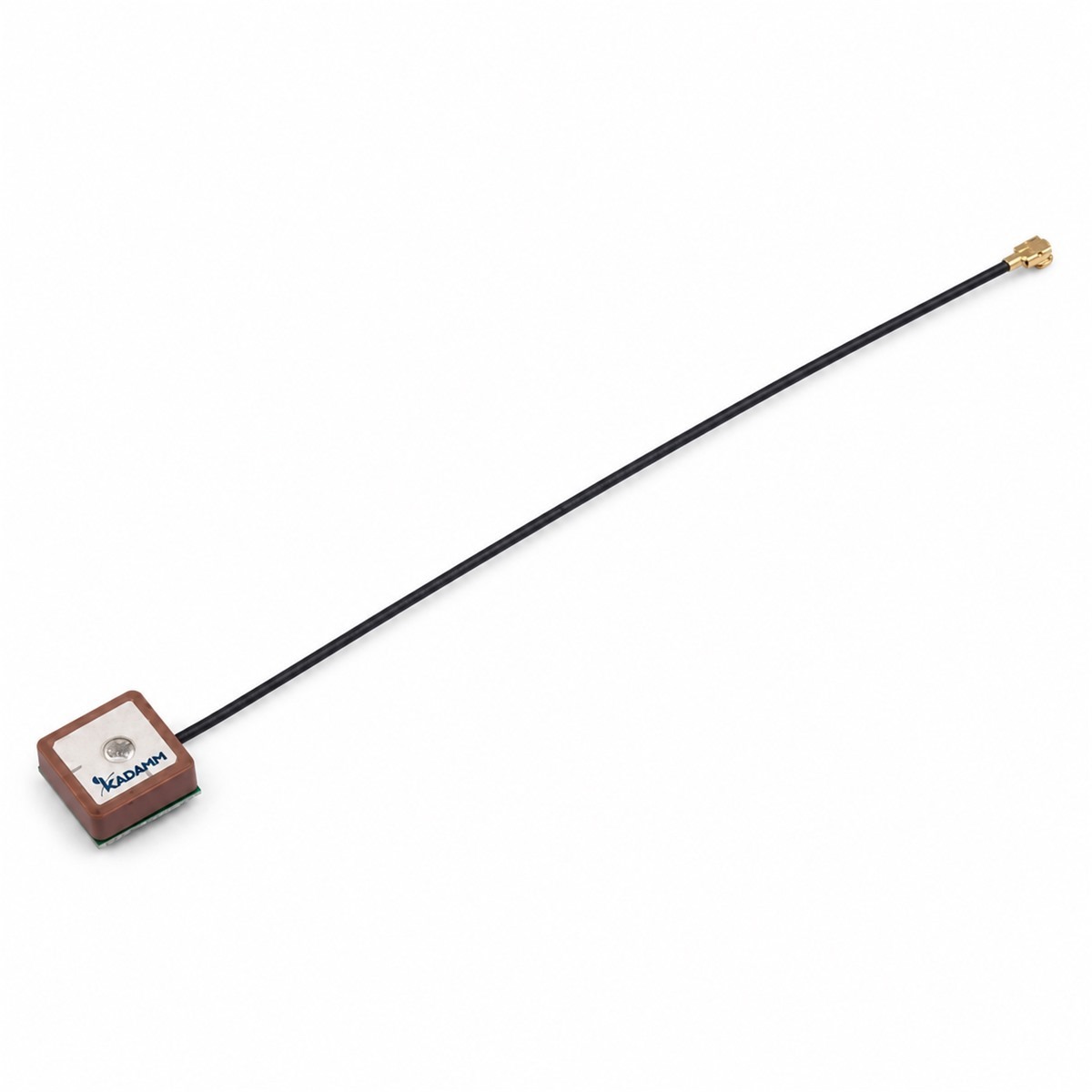

KADAMM GPA-L1B1-12-22B

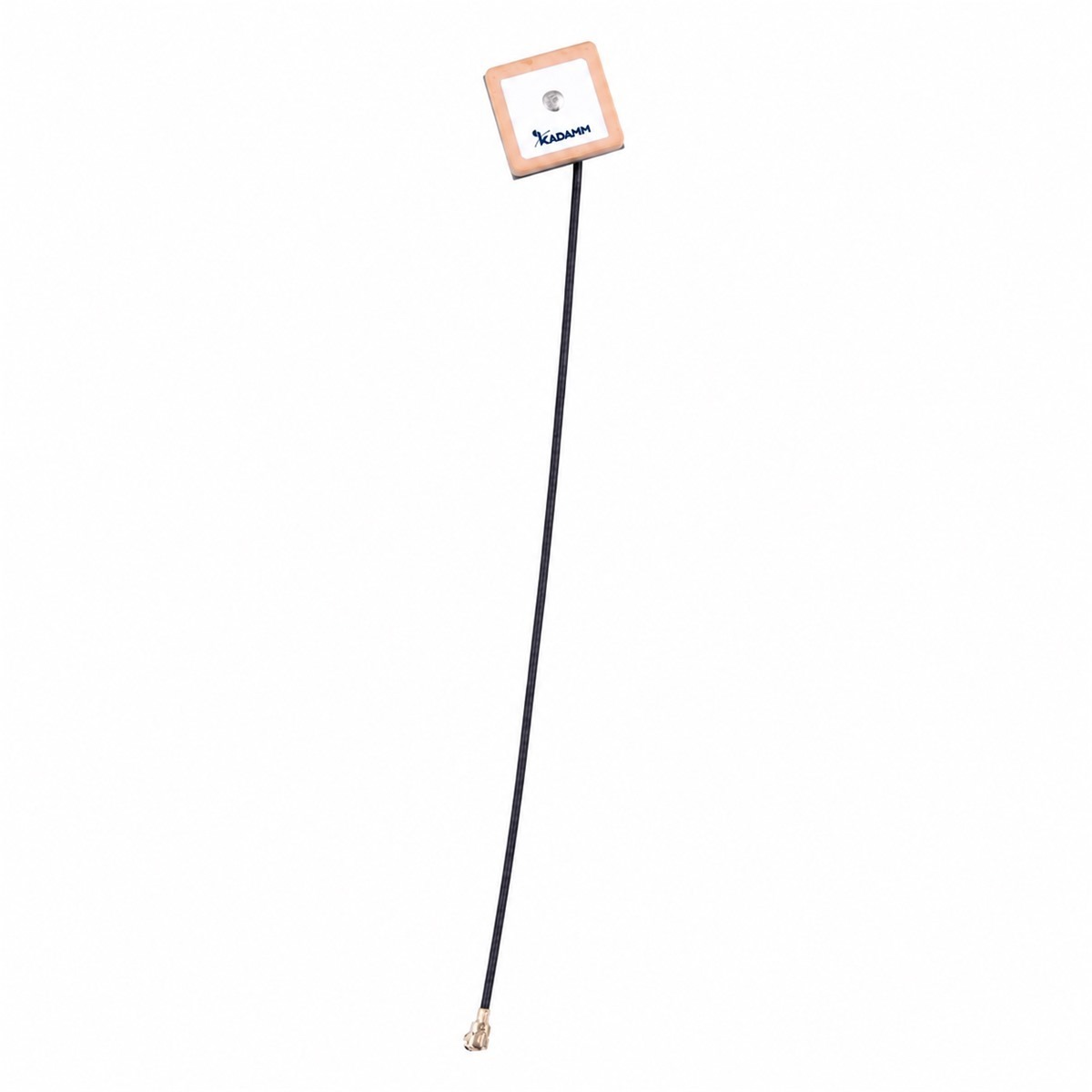

KADAMM GPA-L1B1-15-22

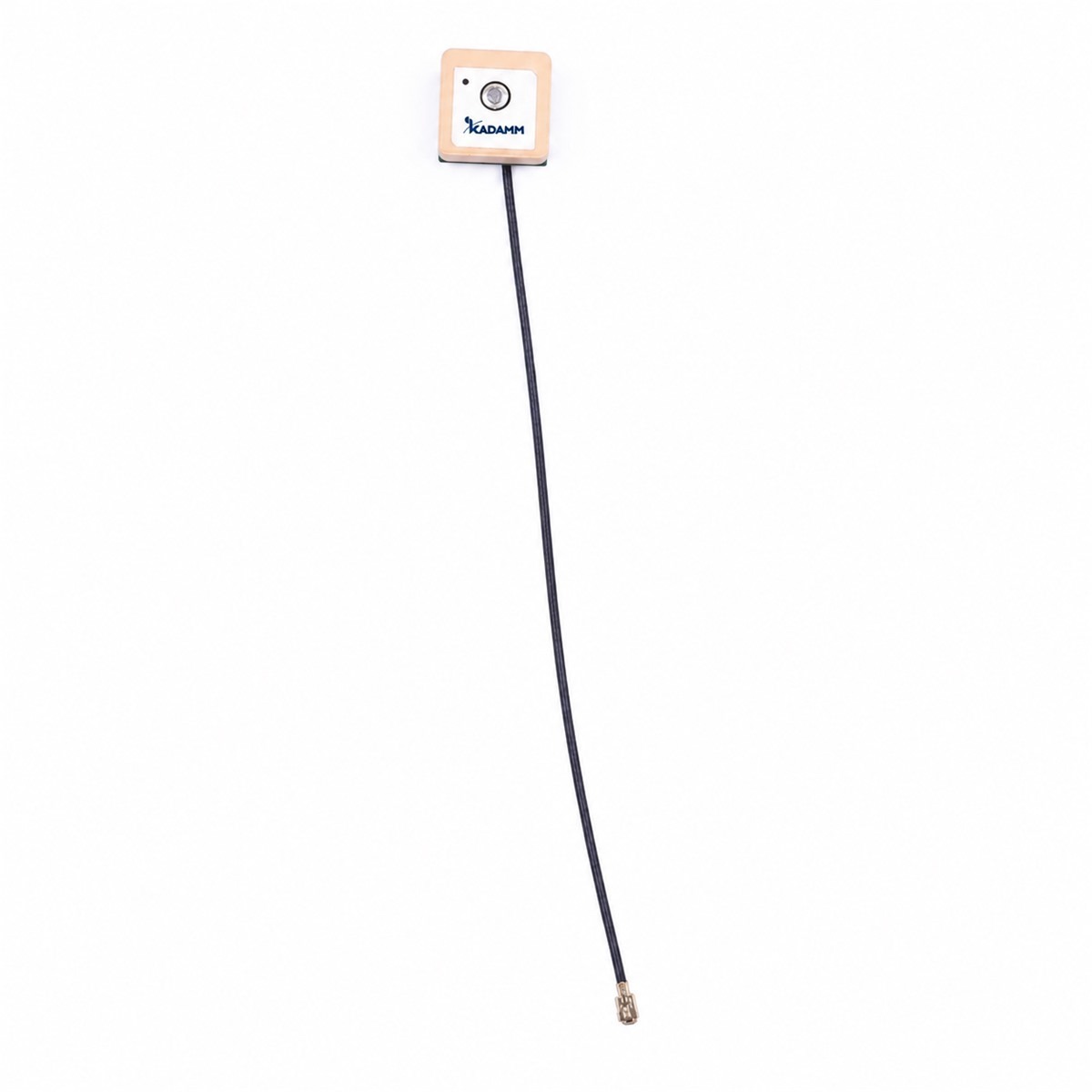

KADAMM GPA-L1B1-15-22B

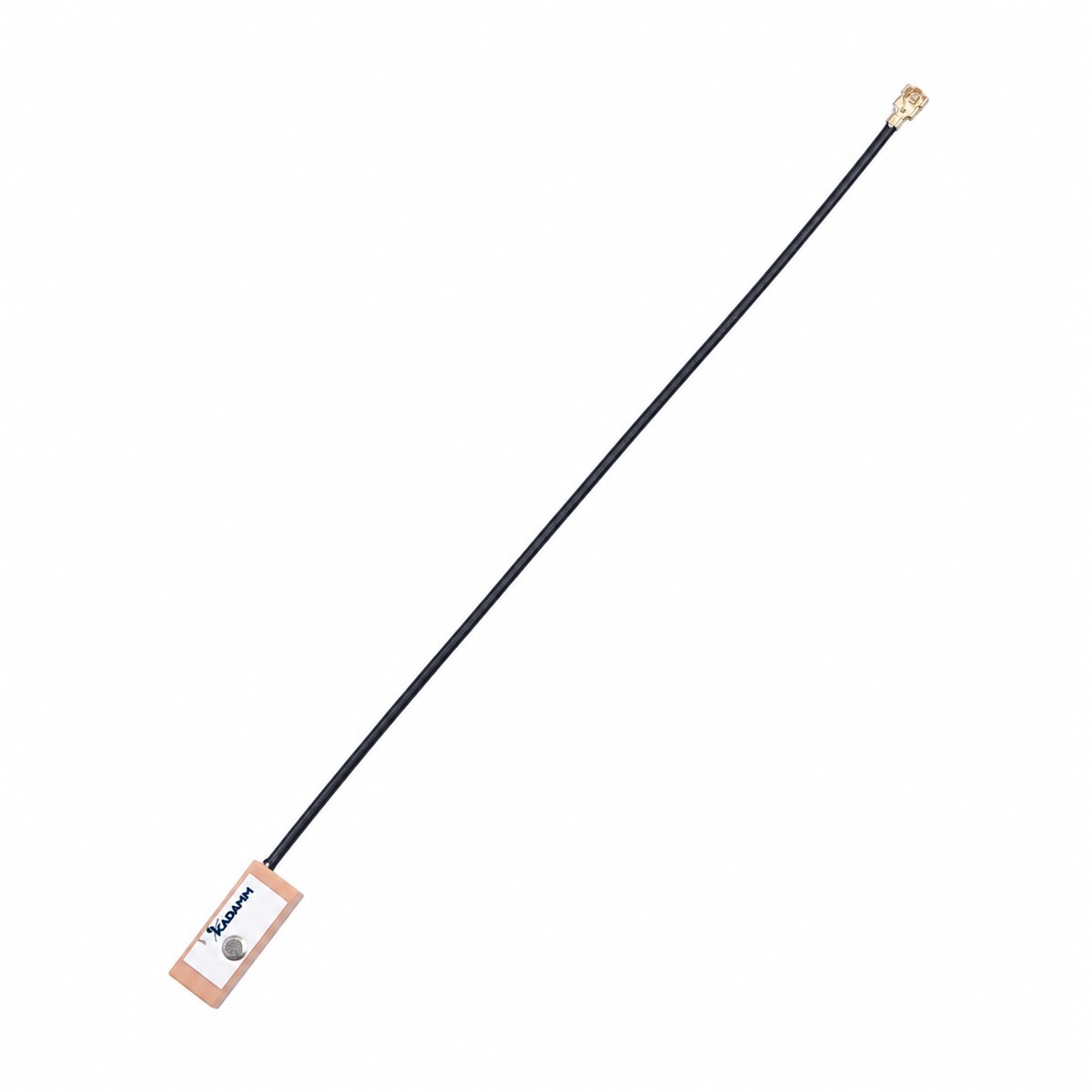

KADAMM GPA-L1B1-1606-22

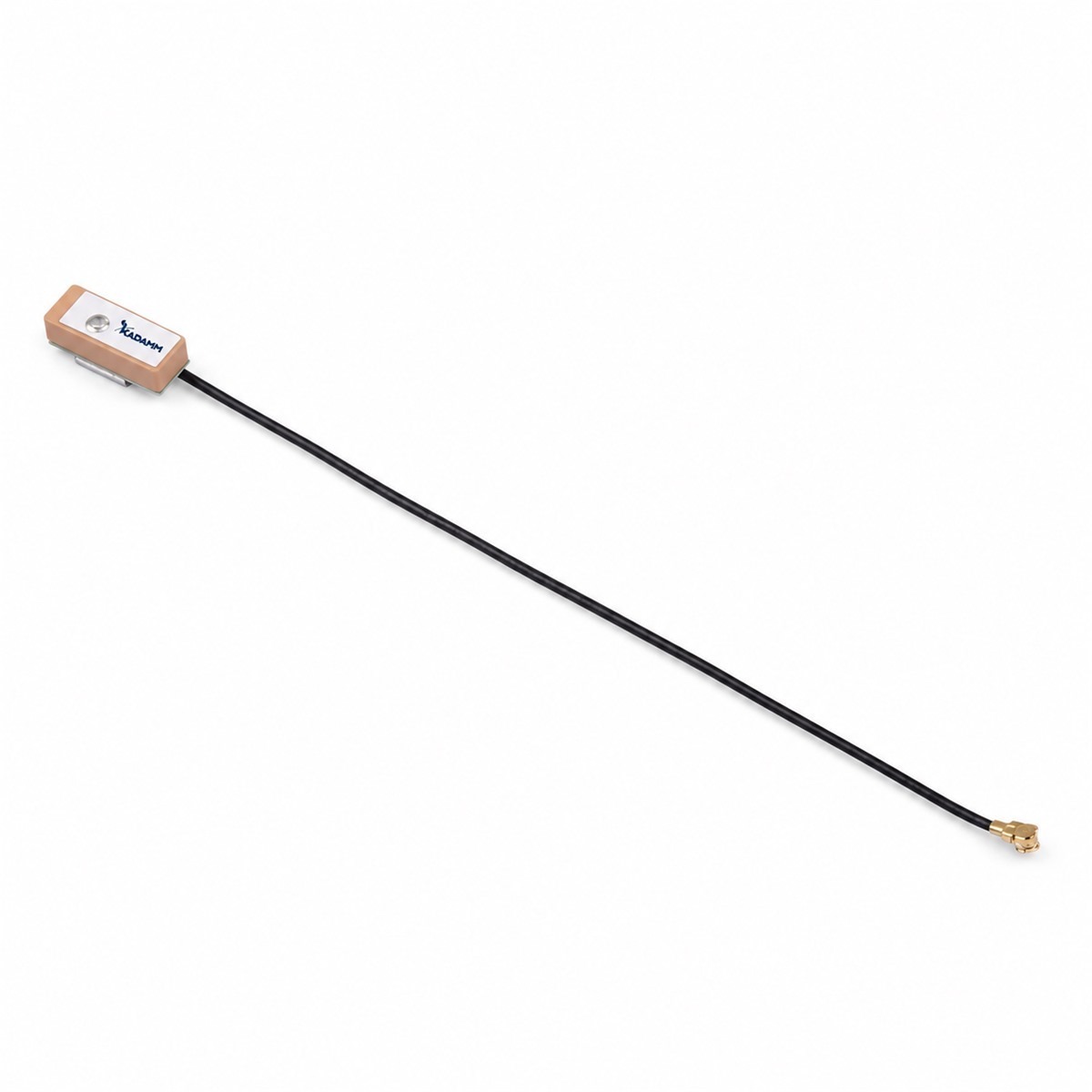

KADAMM GPA-L1B1-1606-22B

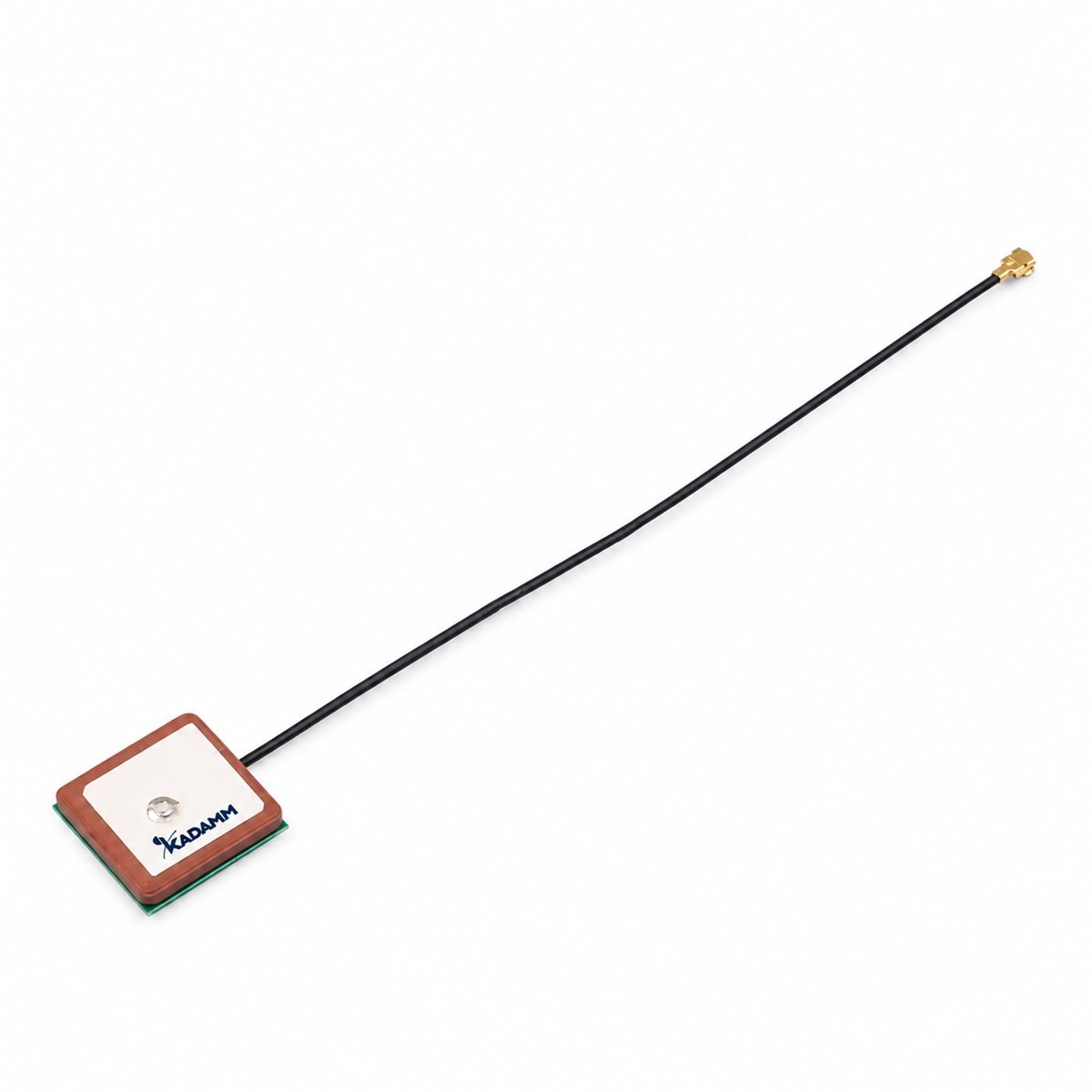

KADAMM GPA-L1B1-18-22

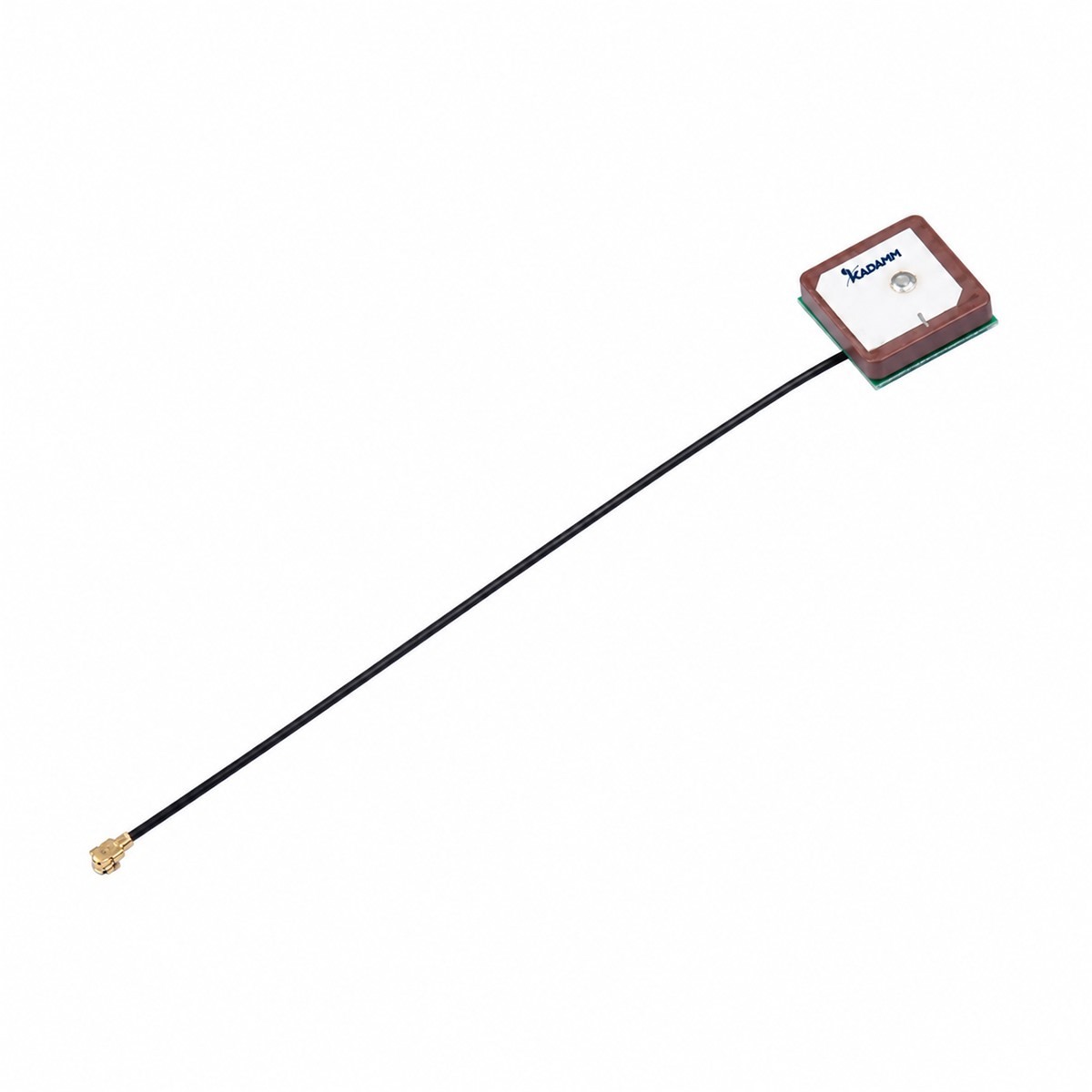

KADAMM GPA-L1B1-18-22B

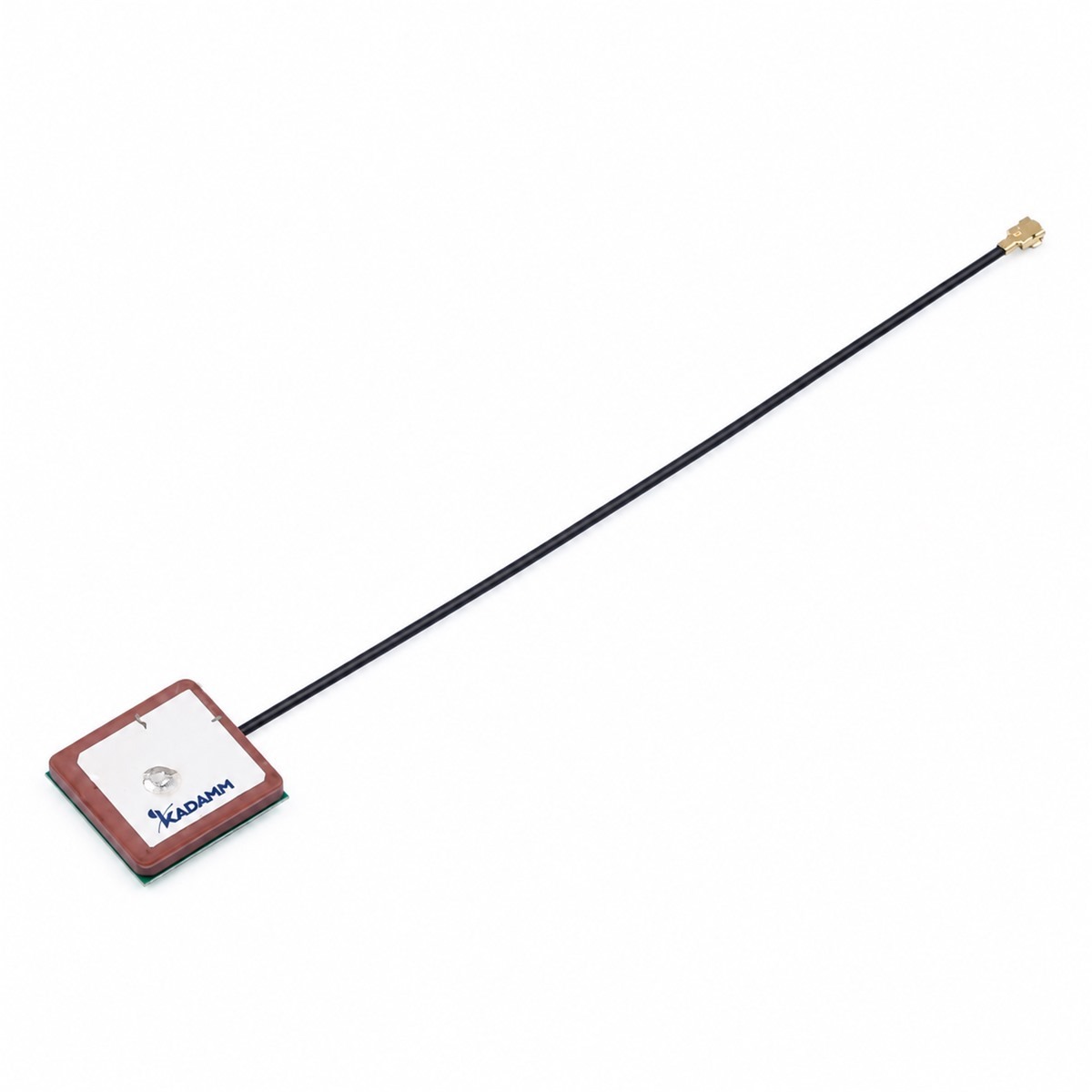

KADAMM GPA-L1B1-20-22

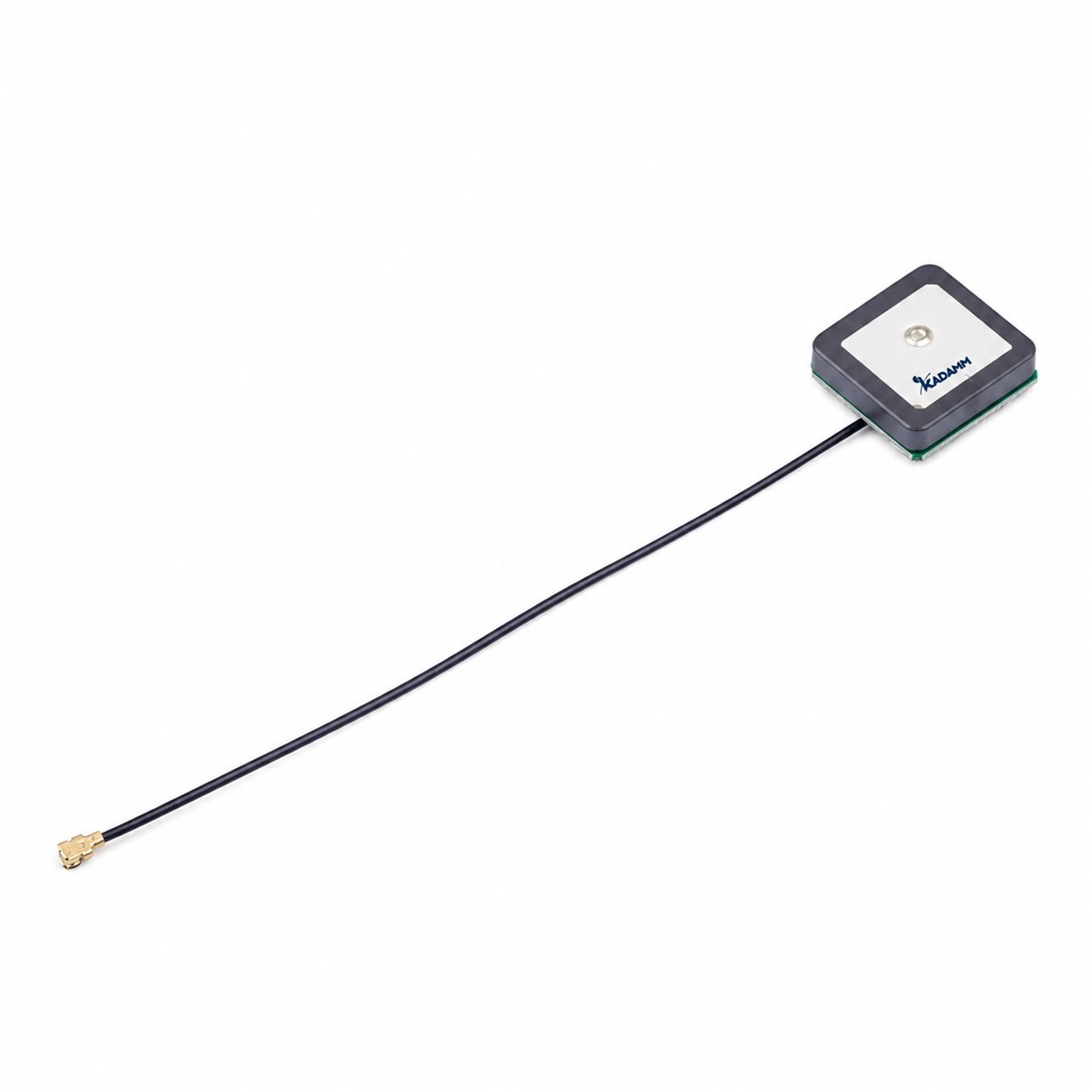

KADAMM GPA-L1B1-20-22B

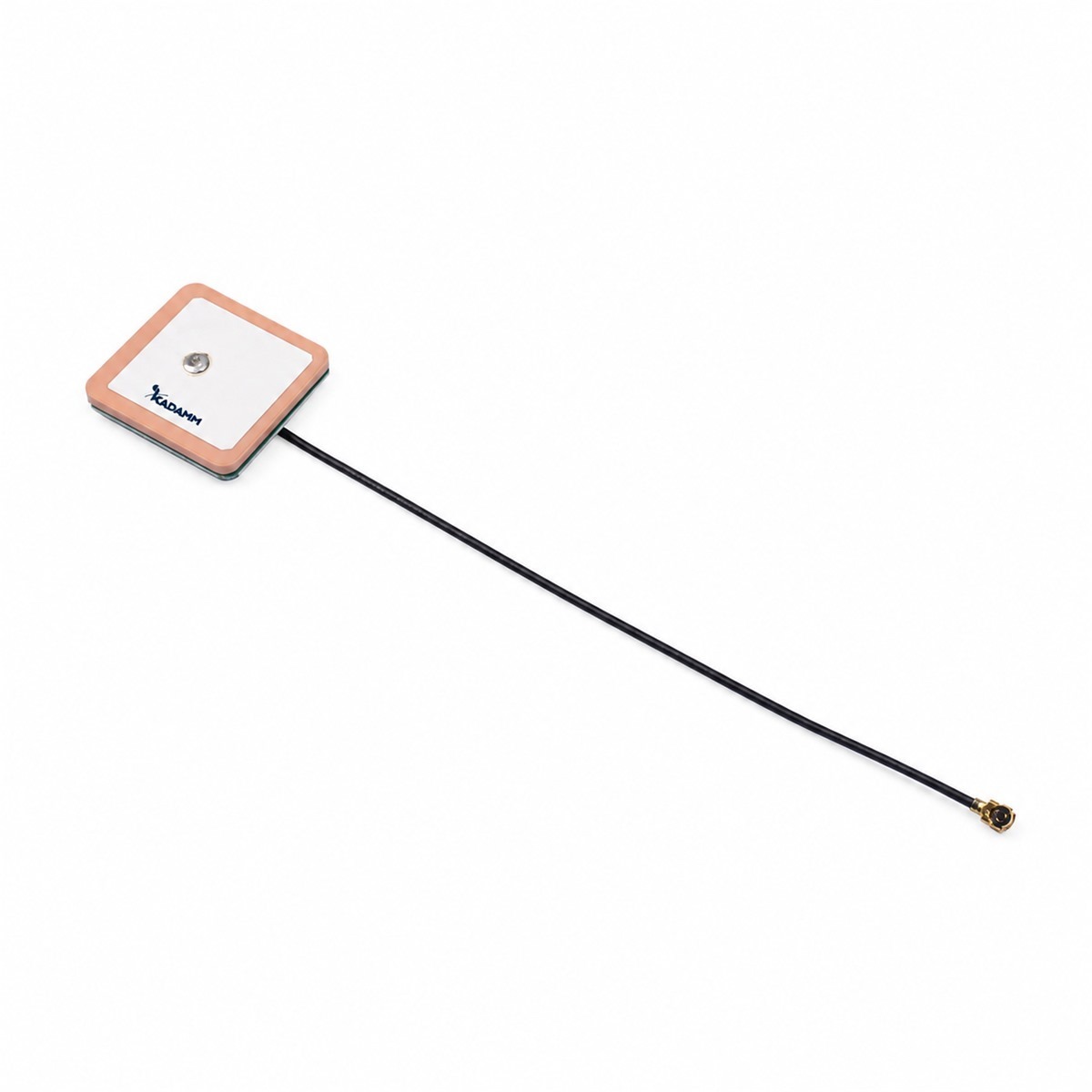

KADAMM GPA-L1B1-25-22

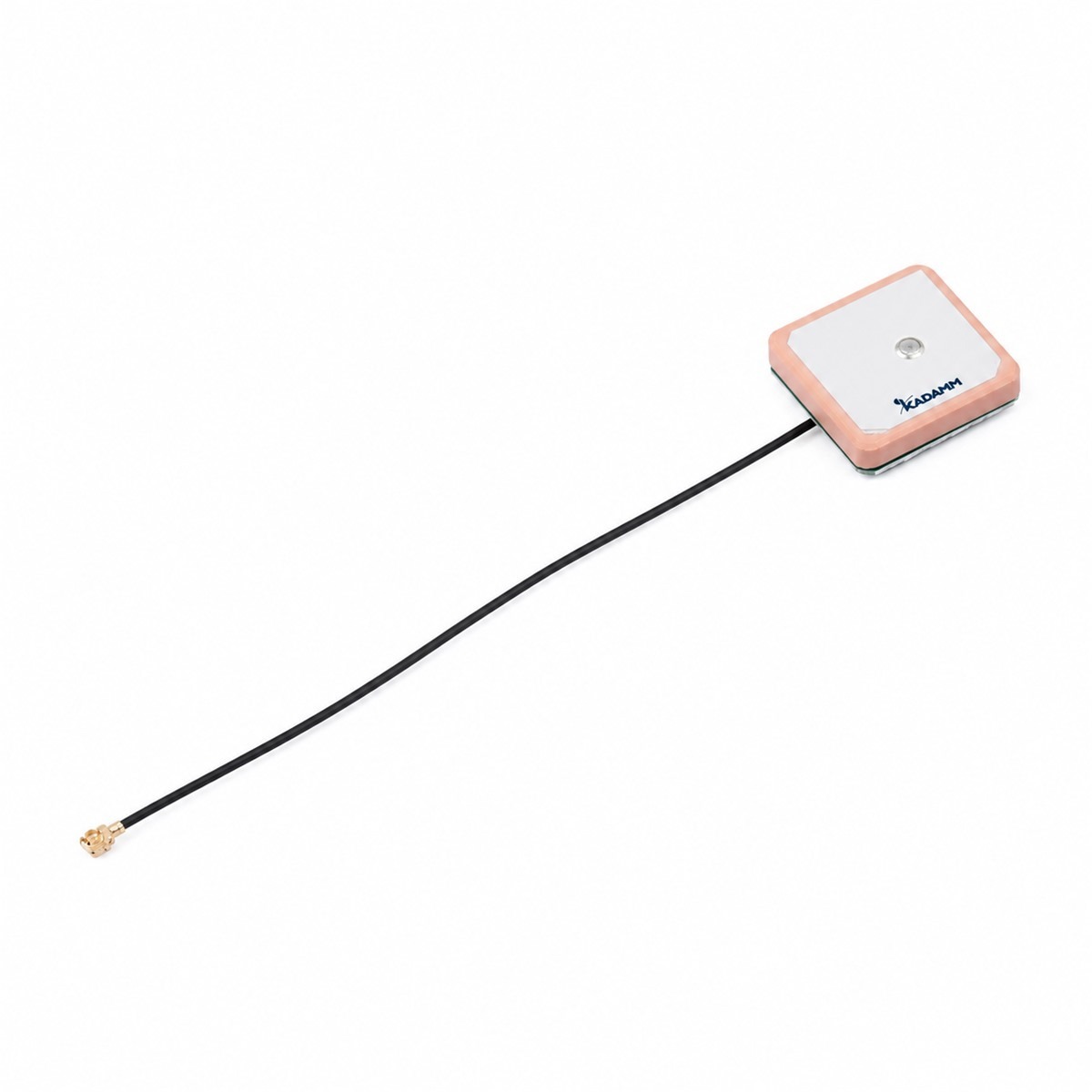

KADAMM GPA-L1B1-25-22B

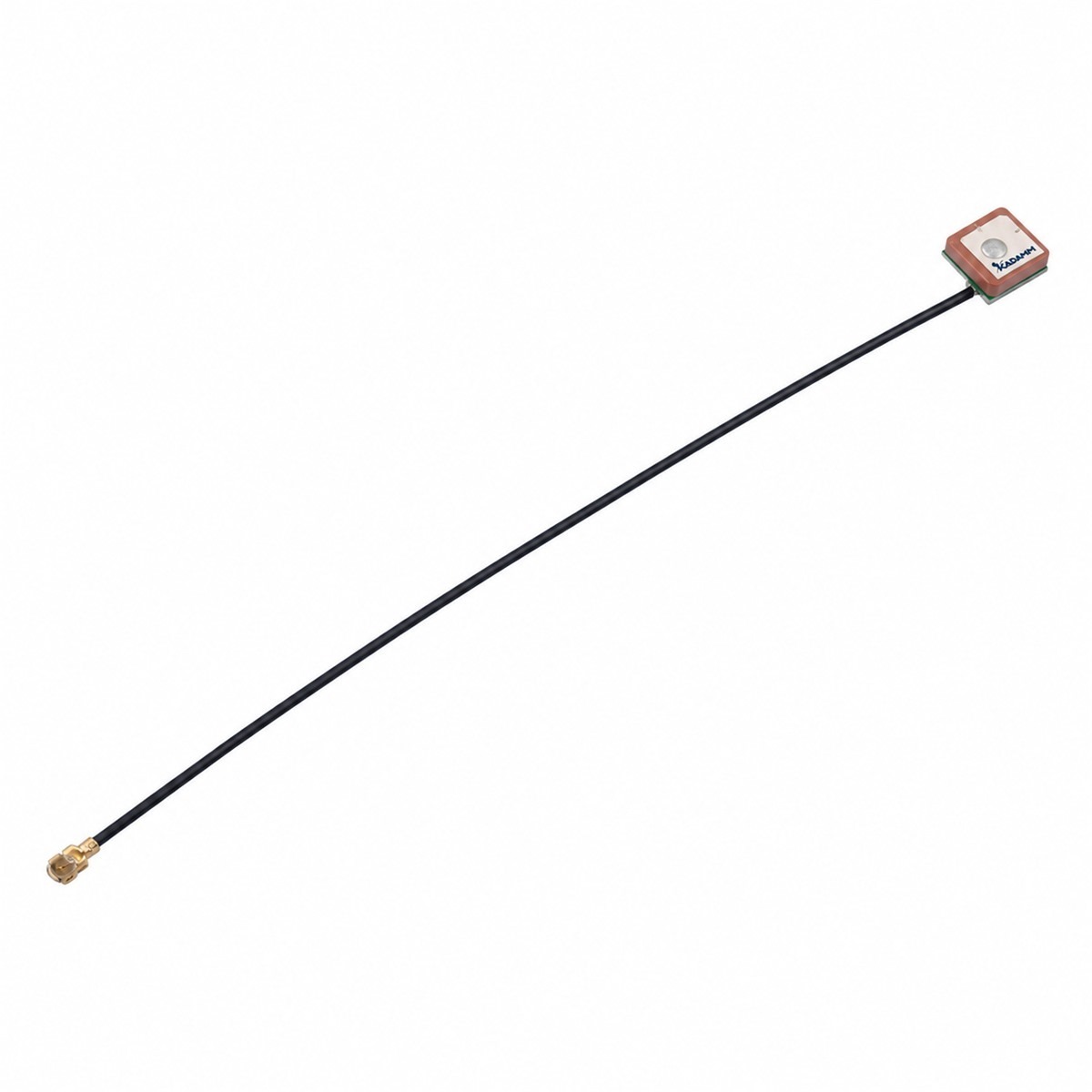

KADAMM GPA-L1B1-8-22

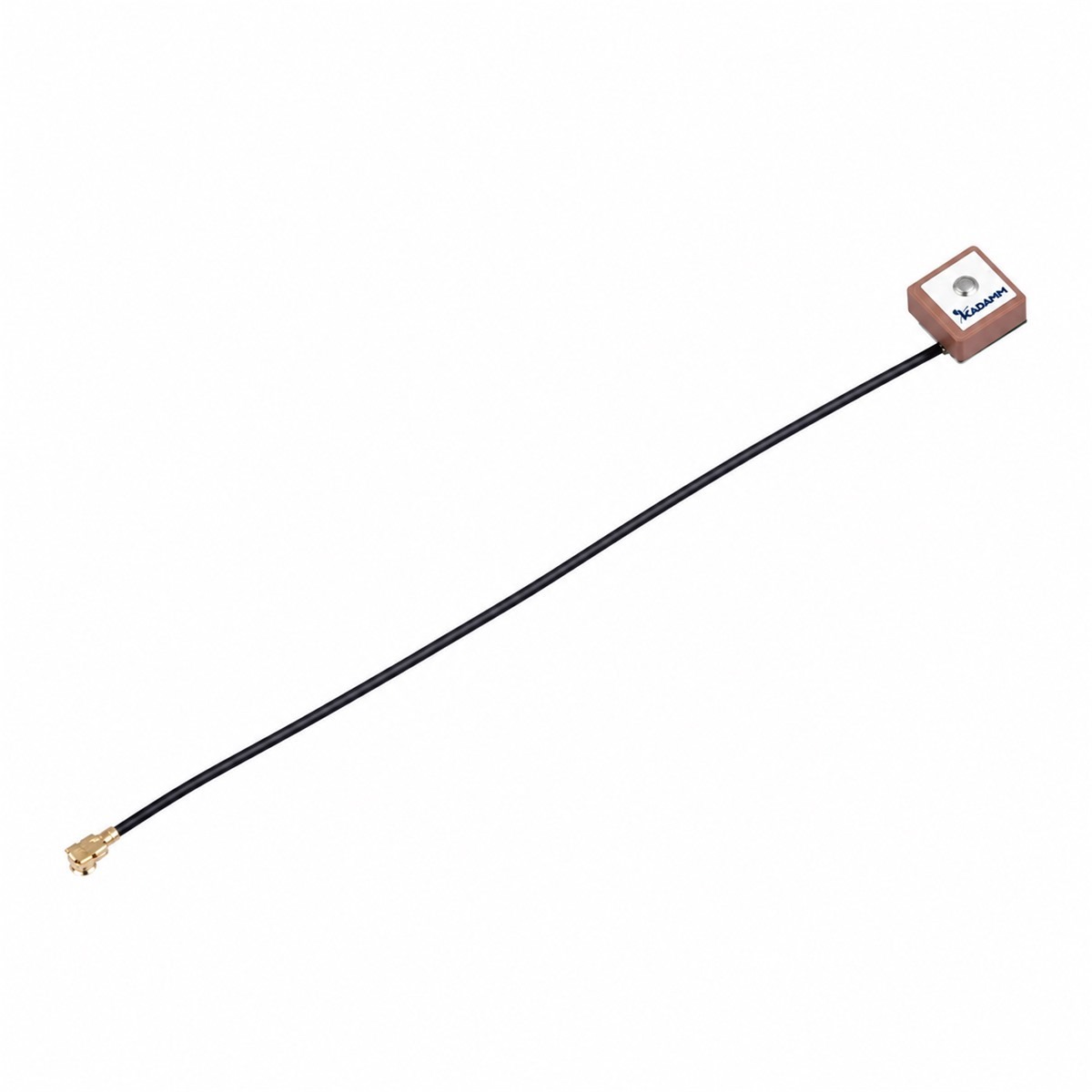

KADAMM GPA-L1B1-8-22B

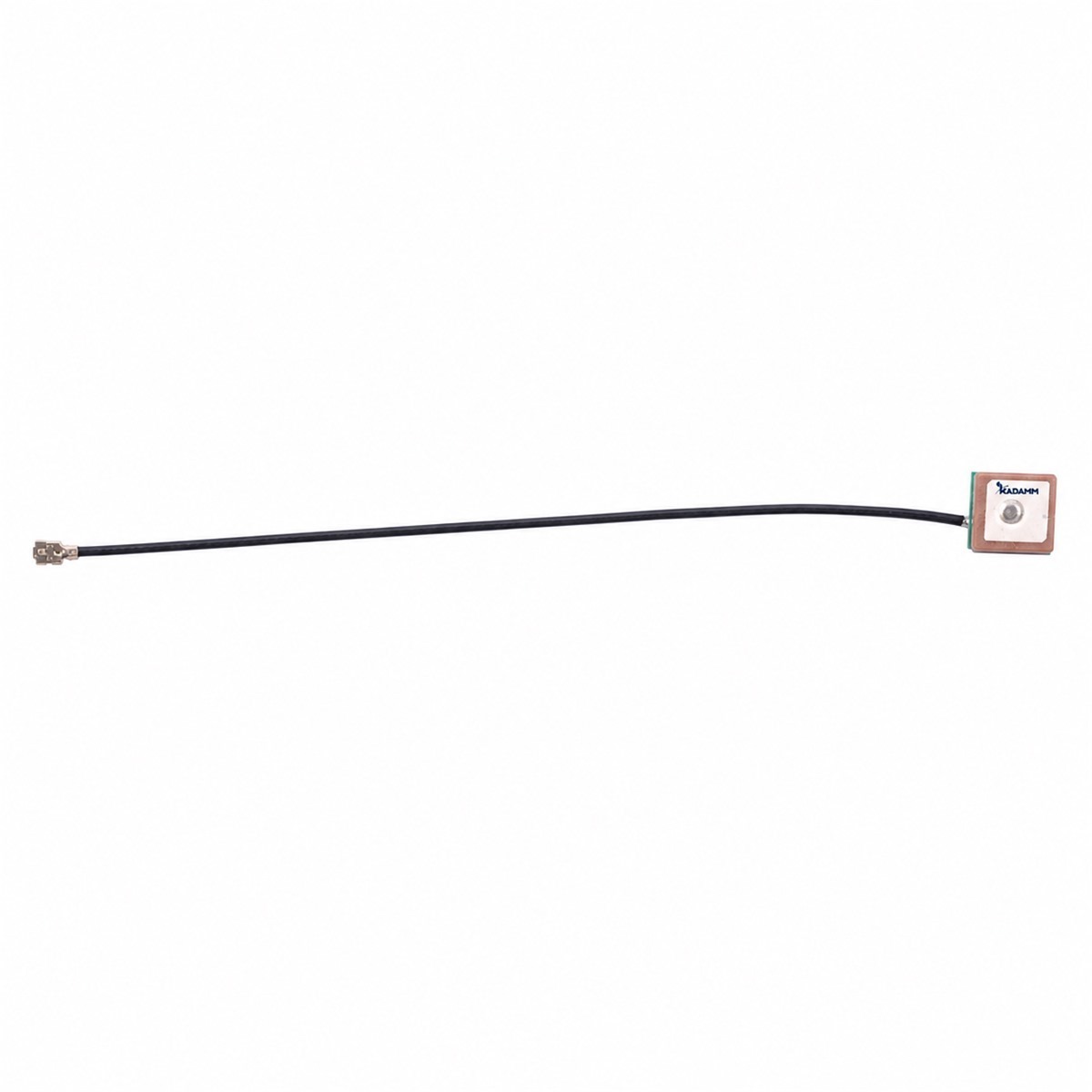

KADAMM GPA-L1B1-9-22

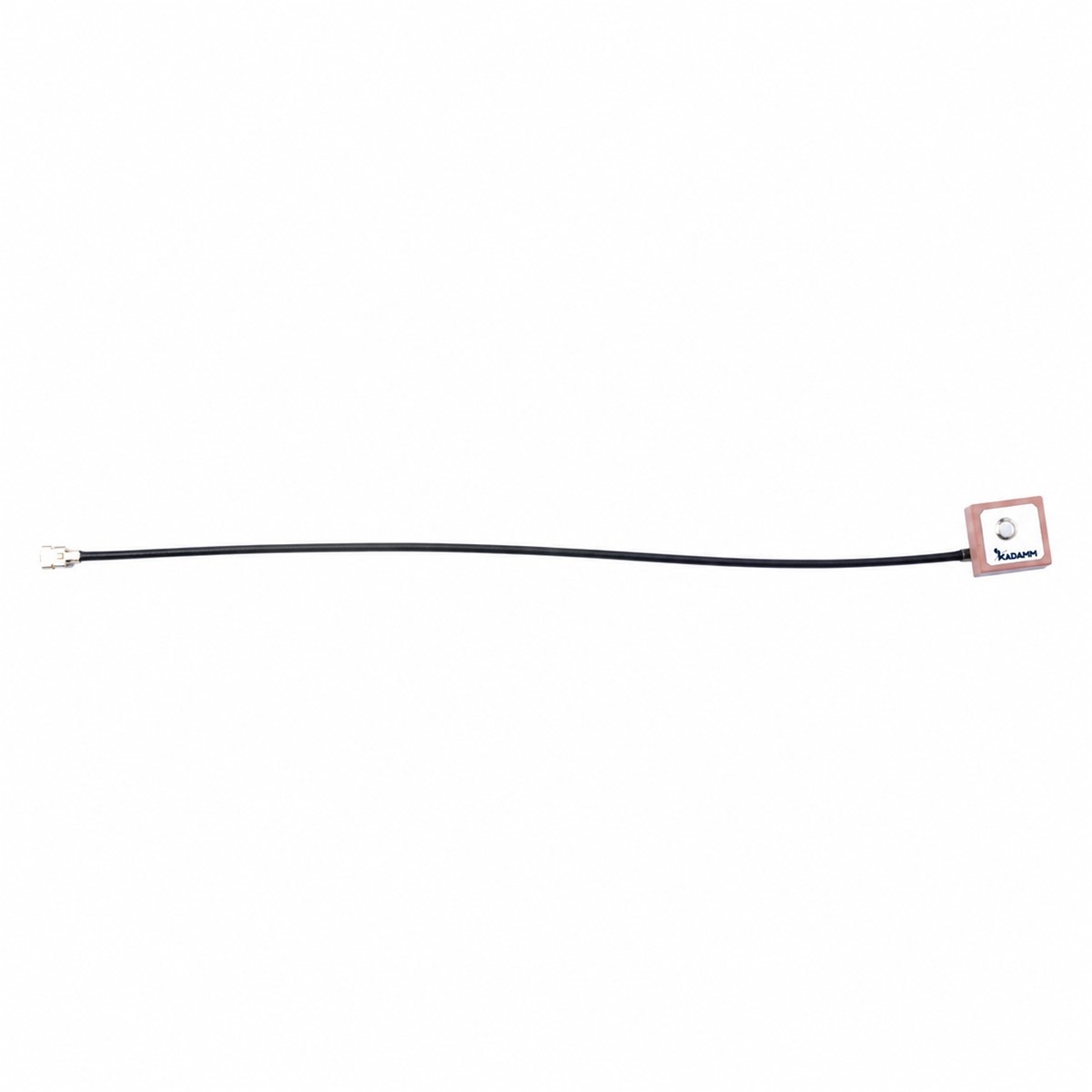

KADAMM GPA-L1B1-9-22B
Диаграммы направленности

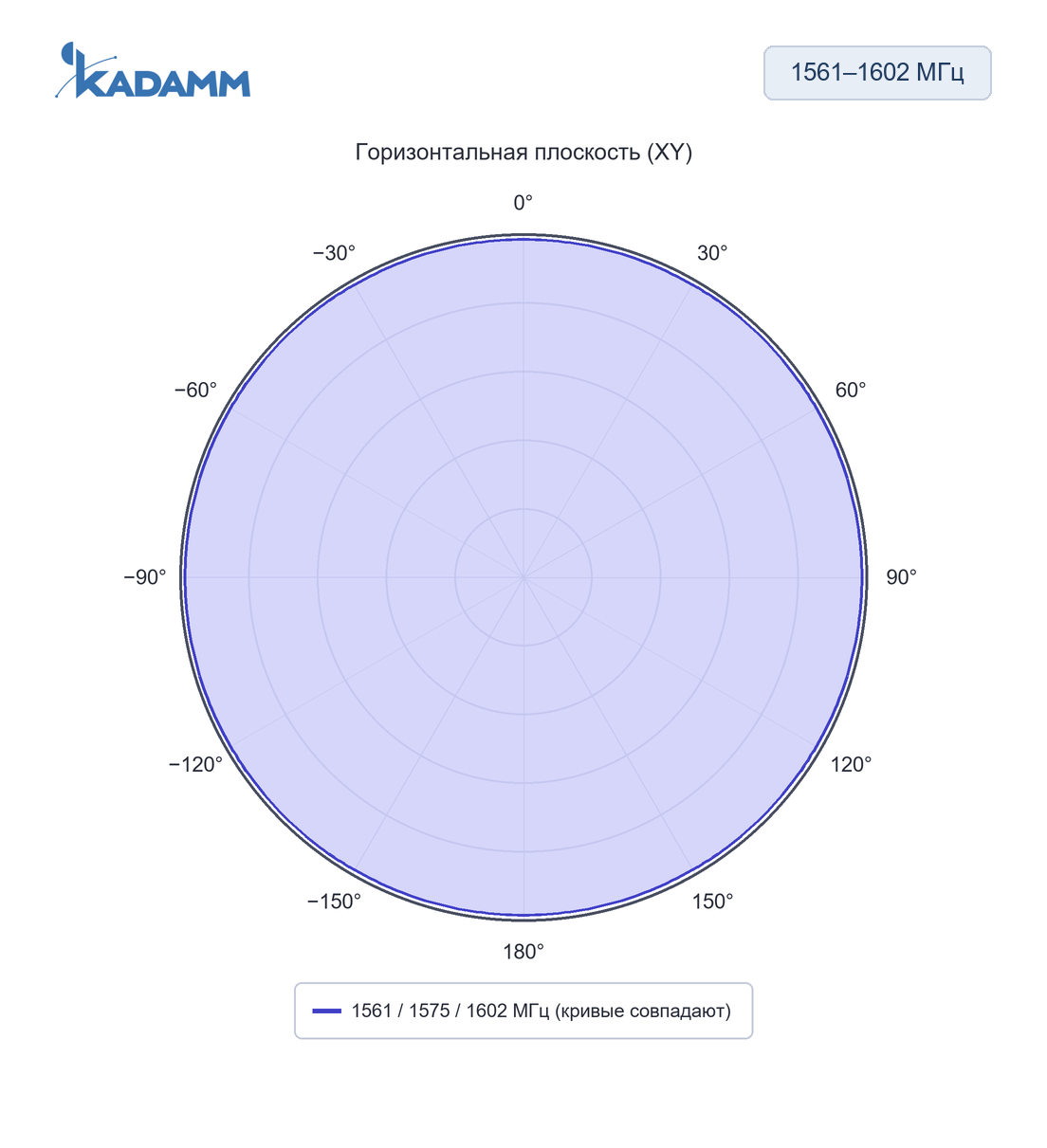

1561–1602 МГц, горизонтальная плоскость (XY)

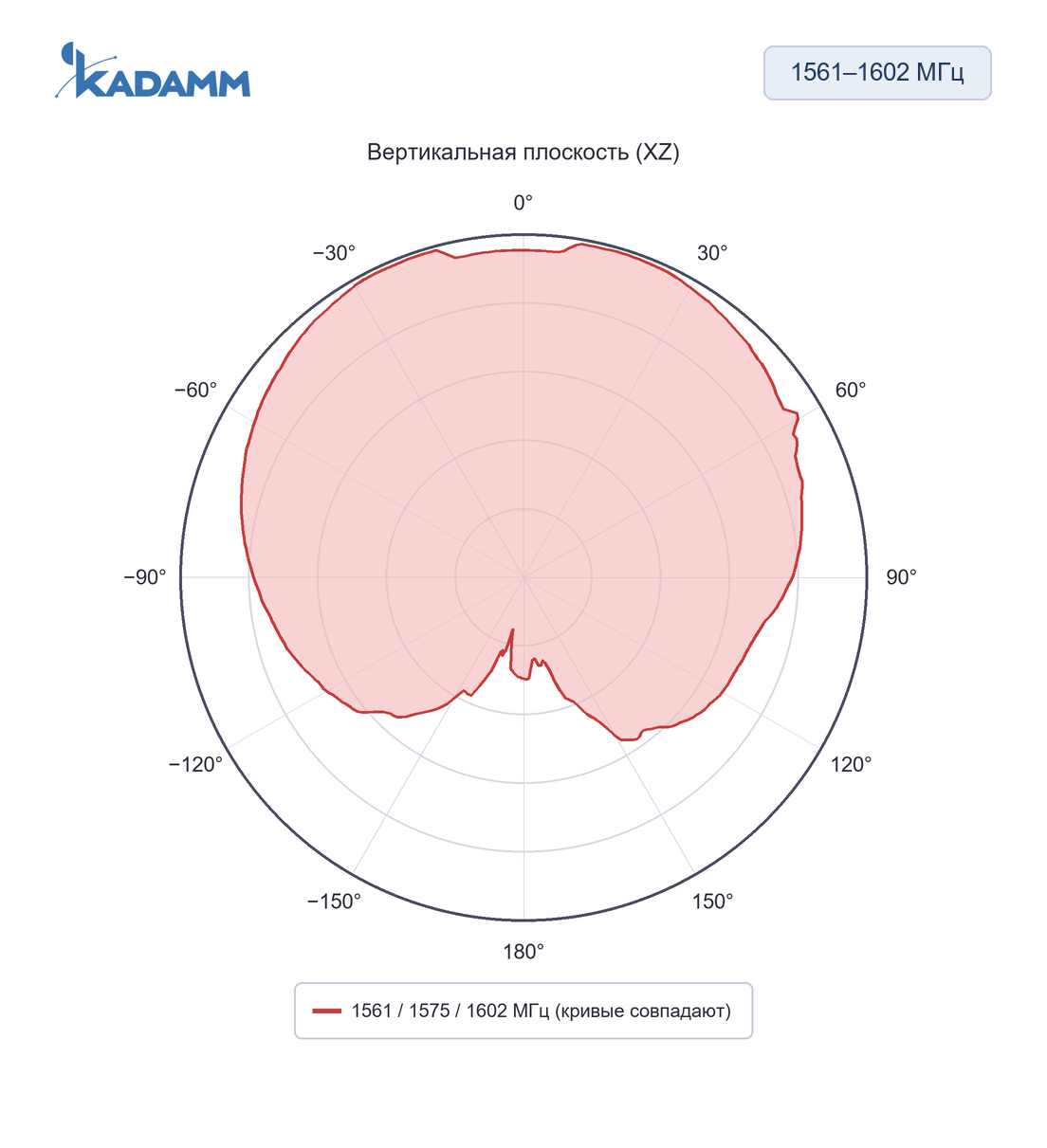

1561–1602 МГц, вертикальная плоскость (XZ)

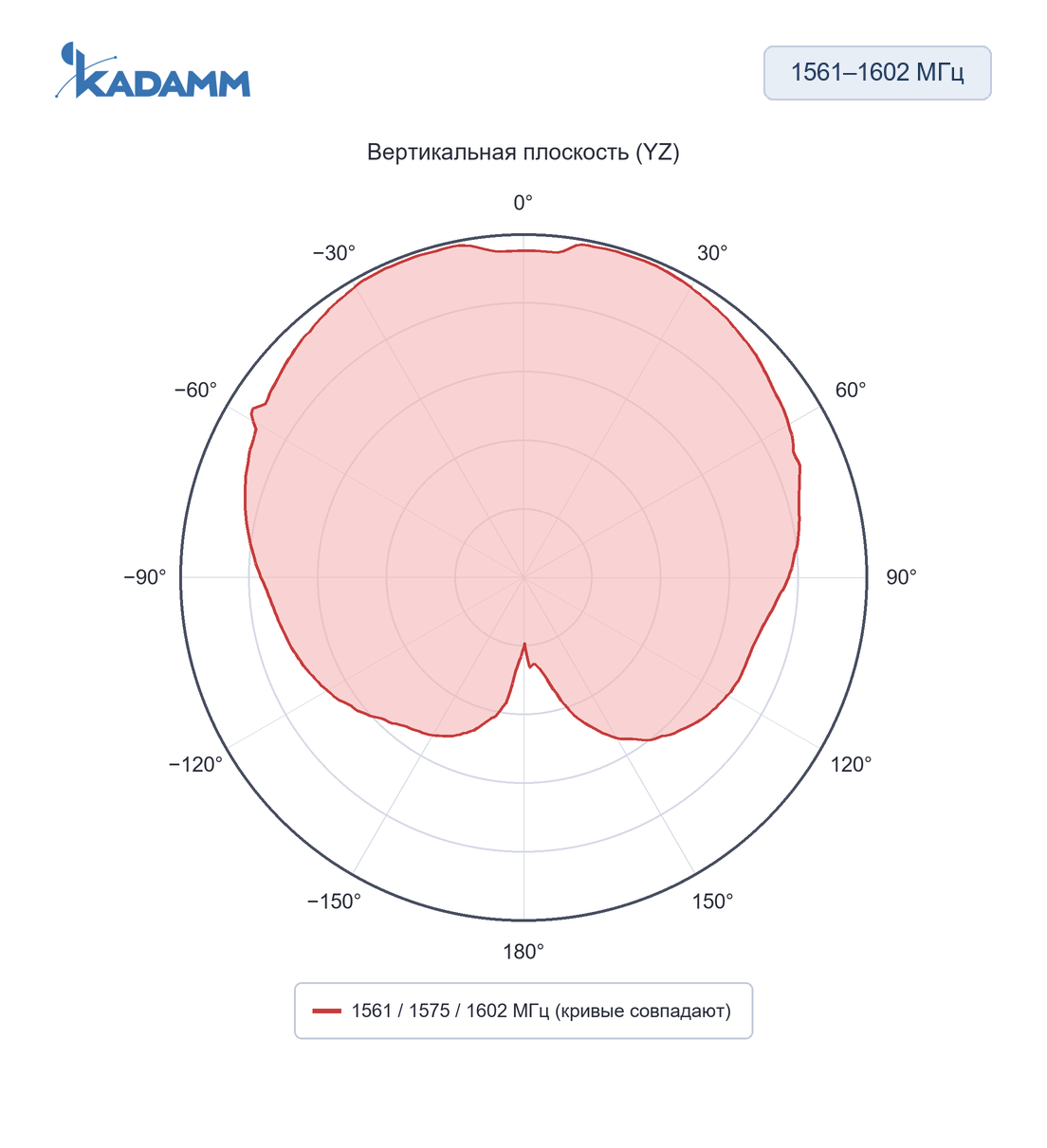

1561–1602 МГц, вертикальная плоскость (YZ)
Ключевые особенности
✓
2 системы в одном корпусеПолосы 1556–1610 МГц, 0 портов, поляризация круговая правая (круговая правая); к каждой системе подключают свой радиомодуль.
✓
Усиление 18–35 дБУсиление встроенного усилителя GPA-L1B1G1; сверяйте его с допустимым уровнем на входе приёмника.
✓
КСВН менее 1,5Согласование GPA-L1B1G1 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Усиление 18–35 дБЭто усиление встроенного малошумящего усилителя: на выходе сигнал примерно в 63 раза сильнее, чем на входе; часть запаса GPA-L1B1G1 уходит на потери кабеля до приёмника.
КСВН менее 1,5Для GPA-L1B1G1 при КСВН 1,5 коэффициент отражения не больше 0,2: обратно в тракт отражается не более 4 % мощности, обратные потери — не хуже 14 дБ.
Электрические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| КСВН антенного элемента | менее 1,5; KADAMM GPA-L1-18-22, KADAMM GPA-L1-20-22, KADAMM GPA-L1-8-22, KADAMM GPA-L1B1-15-22, KADAMM GPA-L1B1-1606-22B, KADAMM GPA-L1B1-25-22B, KADAMM GPA-L1B1-8-22B, KADAMM GPA-L1B1-9-22B — ≤ 2,0; KADAMM GPA-L1B1-10-22, KADAMM GPA-L1B1-10-22B, KADAMM GPA-L1B1-12-22, KADAMM GPA-L1B1-12-22B, KADAMM GPA-L1B1-15-22B, KADAMM GPA-L1B1-1606-22, KADAMM GPA-L1B1-18-22, KADAMM GPA-L1B1-18-22B, KADAMM GPA-L1B1-20-22, KADAMM GPA-L1B1-20-22B, KADAMM GPA-L1B1-25-22, KADAMM GPA-L1B1-8-22, KADAMM GPA-L1B1-9-22 — ≤ 3,0 |
| Осевое отношение | GPA-L1B1G1-25-28 — 3 дБ; GPA-L1B1G1-25-28-2 — ≤ 2 дБ в зенит; GPA-L1B1G1-33-34, GPA-L1B1G1-43-28, GPA-L1B1G1-44-28, GPA-L1B1G1-47-34 — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| КСВН выхода | менее 2,0 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Рабочая температура | −40…+85 °C; KADAMM GPA-L1-18-22, KADAMM GPA-L1-20-22, KADAMM GPA-L1-8-22, KADAMM GPA-L1B1-10-22, KADAMM GPA-L1B1-10-22B, KADAMM GPA-L1B1-12-22, KADAMM GPA-L1B1-12-22B, KADAMM GPA-L1B1-15-22, KADAMM GPA-L1B1-15-22B, KADAMM GPA-L1B1-1606-22, KADAMM GPA-L1B1-1606-22B, KADAMM GPA-L1B1-18-22, KADAMM GPA-L1B1-18-22B, KADAMM GPA-L1B1-20-22, KADAMM GPA-L1B1-20-22B, KADAMM GPA-L1B1-25-22, KADAMM GPA-L1B1-25-22B, KADAMM GPA-L1B1-8-22, KADAMM GPA-L1B1-8-22B, KADAMM GPA-L1B1-9-22, KADAMM GPA-L1B1-9-22B — −45…+85 °C |
| Относительная влажность | GPA-L1B1G1-25-28, GPA-L1B1G1-33-34, GPA-L1B1G1-43-28, GPA-L1B1G1-44-28, GPA-L1B1G1-47-34 — до 75 %; GPA-L1B1G1-25-28-2 — до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Исполнения
| Артикул | Частота | Патч, мм | Усиление антенны | МШУ, шум | Питание, ток | Кабель, разъём |
|---|---|---|---|---|---|---|
| KADAMM GPA-L1B1G1-25-28 | 1561,09–1602 МГц (GPS, ГЛОНАСС, BeiDou) | 25 × 25 × 4 | 5 дБic в зенит | 28 ± 2 дБ, шум менее 1,5 дБ | 2,2–5 В DC, 5–15 мА | RF1.13 (другие — по заказу); длина — уточняйте у менеджера; IPEX (другие — по заказу) |
| KADAMM GPA-L1B1G1-25-28-2 | 1561,098–1602 МГц (GPS, ГЛОНАСС, BeiDou) | 25 × 25 × 6 | 4 дБic (на пластине 70 × 70 мм) | 28 ± 2 дБ, шум ≤ 1,0 дБ | 3,3 ± 0,3 В DC, ≤ 24 мА при 3,3 В | RF1.37, 10 см; IPEX |
| KADAMM GPA-L1B1G1-33-34 | 1561,098–1602 МГц (GPS, ГЛОНАСС, BeiDou) | 33,5 × 33,5 × 6 | 5 дБic в зенит (на плате) | 34 ± 2 дБ, шум ≤ 1,5 дБ | 3–5 В DC, менее 20 мА | RG174 (другие — по заказу); длина — уточняйте у менеджера |
| KADAMM GPA-L1B1G1-43-28 | 1561,098–1602 МГц (GPS, ГЛОНАСС, BeiDou) | Ø43 × 7 | 3,5 дБic в зенит (на плате) | 28 ± 2 дБ, шум ≤ 1,5 дБ | 3–5,5 В DC, ≤ 25 мА | RG178, 10 см; MCX, угловой |
| KADAMM GPA-L1B1G1-44-28 | 1561,098–1602 МГц (GPS, ГЛОНАСС, BeiDou) | Ø44 × 10 | 3 дБic в зенит (на плате) | 28 ± 2 дБ, шум ≤ 1,5 дБ | 3–5 В DC, менее 25 мА | RF1.37 (другие — по заказу); длина — уточняйте у менеджера; IPEX (другие — по заказу) |
| KADAMM GPA-L1B1G1-47-34 | 1561,098–1602 МГц (GPS, ГЛОНАСС, BeiDou) | 47 × 47 × 6 | 5 дБic в зенит (на плате) | 34 ± 2 дБ, шум ≤ 1,5 дБ | 3–5 В DC, менее 15 мА | RF1.37 (другие — по заказу); длина — уточняйте у менеджера; IPEX (другие — по заказу) |
| KADAMM GPA-L1B1G1-16-35 | GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1 | Ø16,5 × 38,9 | 3,5 дБи | 35 ± 2 дБ, шум ≤ 0,8 дБ | 3,3–12 В DC, ≤ 30 мА | RG1.13, 55 мм; IPEX (U.FL) |
| KADAMM GPA-L1B1G1-35-18 | BeiDou B1, GPS L1, ГЛОНАСС G1 | 35 × 35 × 10,2 | 2 дБи | 18 ± 2 дБ, шум ≤ 2 дБ | 3–5 В DC, ≤ 20 мА | RG1.13, 20 см; IPEX (U.FL) |
| KADAMM GPA-L1B1G1-38-28 | BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E1 | 38 × 38 × 6 | до 4,5 дБи | 28 ± 2 дБ, шум менее 1,8 дБ | 2,8–5 В DC, ≤ 20 мА | RG1.13, 5,0 см; IPEX (U.FL) |
| KADAMM GPA-L1B1G1-38-28-2 | BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E1 | 38 × 38 × 7,1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG1.13, 4,5 см; IPEX (U.FL) |
| KADAMM GPA-L1B1G1-38-28-3 | BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E1 | 38 × 38 × 7,1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-L1B1G1-56-28 | BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E1 | Ø56 × 7,7 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | RG178, 20 см; SMA, вилка |
| KADAMM GPA-L1B1G1-56-28-2 | BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E1 | Ø56 × 7,7 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | RG178, 20 см; SMA, вилка угловая |
| KADAMM GPA-L1B1G1-56-28-3 | BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E1 | Ø56 × 7,7 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | RG178, 20 см; MMCX, вилка угловая |
| KADAMM GPA-L1B1G1-56-28-4 | BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E1 | Ø56 × 7,7 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-L1B1G1-56-28-5 | BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E1 | Ø56 × 7,7 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | RG178, 20 см; MCX, вилка угловая |
| KADAMM GPA-L1B1G1-56-28-6 | BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E1 | Ø56 × 7,7 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | RG178, 5 см; без разъёма (зачищенный кабель) |
| KADAMM GPA-L1-18-22 | 1575 ± 5 МГц (GPS) | 18 × 18 × 6,5 | 0,7 дБи | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
| KADAMM GPA-L1-20-22 | 1575 ± 5 МГц (GPS) | 20 × 20 × 6,5 | −0,3 дБи | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
| KADAMM GPA-L1-8-22 | 1575 ± 5 МГц (GPS) | 8 × 8 × 6,5 | 0,6 дБи | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
| KADAMM GPA-L1B1-10-22 | 1575 ± 5 / 1561 ± 5 МГц (GPS, BeiDou) | 10 × 10 × 4,6 | 0,1 дБи (1561 МГц), 0,7 дБи (1575 МГц) | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
| KADAMM GPA-L1B1-10-22B | 1575 ± 5 / 1561 ± 5 МГц (GPS, BeiDou) | 10 × 10 × 6,5 | −2 дБи (1561 МГц), 0,6 дБи (1575 МГц) | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
| KADAMM GPA-L1B1-12-22 | 1575 ± 5 / 1561 ± 5 МГц (GPS, BeiDou) | 12 × 12 × 4,6 | −0,7 дБи (1561 МГц), 0,7 дБи (1575 МГц) | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
| KADAMM GPA-L1B1-12-22B | 1575 ± 5 / 1561 ± 5 МГц (GPS, BeiDou) | 12 × 12 × 6,5 | −0,7 дБи (1561 МГц), 0,6 дБи (1575 МГц) | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
| KADAMM GPA-L1B1-15-22 | 1575 ± 5 / 1561 ± 5 МГц (GPS, BeiDou) | 15 × 15 × 4,6 | −0,9 дБи (1561 МГц), 0,7 дБи (1575 МГц) | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
| KADAMM GPA-L1B1-15-22B | 1575 ± 5 / 1561 ± 5 МГц (GPS, BeiDou) | 15 × 15 × 6,5 | 0,2 дБи (1561 МГц), −0,3 дБи (1575 МГц) | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
| KADAMM GPA-L1B1-1606-22 | 1575 ± 5 / 1561 ± 5 МГц (GPS, BeiDou) | 16 × 6 × 4,5 | −0,9 дБи (1561 МГц), 0,7 дБи (1575 МГц) | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
| KADAMM GPA-L1B1-1606-22B | 1575 ± 5 / 1561 ± 5 МГц (GPS, BeiDou) | 16 × 6 × 6,5 | −2 дБи (1561 МГц), 0,6 дБи (1575 МГц) | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
| KADAMM GPA-L1B1-18-22 | 1575 ± 5 / 1561 ± 5 МГц (GPS, BeiDou) | 18 × 18 × 4,6 | −0,4 дБи (1561 МГц), 0,2 дБи (1575 МГц) | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
| KADAMM GPA-L1B1-18-22B | 1575 ± 5 / 1561 ± 5 МГц (GPS, BeiDou) | 18 × 18 × 6,5 | −0,6 дБи (1561 МГц), 0,6 дБи (1575 МГц) | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
| KADAMM GPA-L1B1-20-22 | 1575 ± 5 / 1561 ± 5 МГц (GPS, BeiDou) | 20 × 20 × 4,6 | 0,5 дБи (1561 МГц), −0,3 дБи (1575 МГц) | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
| KADAMM GPA-L1B1-20-22B | 1575 ± 5 / 1561 ± 5 МГц (GPS, BeiDou) | 20 × 20 × 6,5 | 0,5 дБи (1561 МГц), −0,3 дБи (1575 МГц) | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
| KADAMM GPA-L1B1-25-22 | 1575 ± 5 / 1561 ± 5 МГц (GPS, BeiDou) | 25 × 25 × 4,6 | 0,1 дБи (1561 МГц), 0,7 дБи (1575 МГц) | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
| KADAMM GPA-L1B1-25-22B | 1575 ± 5 / 1561 ± 5 МГц (GPS, BeiDou) | 25 × 25 × 6,5 | 2 дБи (1561 МГц), 2,9 дБи (1575 МГц) | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
| KADAMM GPA-L1B1-8-22 | 1575 ± 5 / 1561 ± 5 МГц (GPS, BeiDou) | 8 × 8 × 4,6 | −0,4 дБи (1561 МГц), 0,2 дБи (1575 МГц) | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
| KADAMM GPA-L1B1-8-22B | 1575 ± 5 / 1561 ± 5 МГц (GPS, BeiDou) | 8 × 8 × 6,5 | −0,9 дБи (1561 МГц), 0,7 дБи (1575 МГц) | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
| KADAMM GPA-L1B1-9-22 | 1575 ± 5 / 1561 ± 5 МГц (GPS, BeiDou) | 9 × 9 × 4,6 | −0,9 дБи (1561 МГц), 0,7 дБи (1575 МГц) | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
| KADAMM GPA-L1B1-9-22B | 1575 ± 5 / 1561 ± 5 МГц (GPS, BeiDou) | 9 × 9 × 6,5 | −2 дБи (1561 МГц), 0,6 дБи (1575 МГц) | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GPA-L1B1G1 в таблицах выше.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GPA-L1B1G1 перекрывает эти потери: сигнал на входе приёмника остаётся на 18 − 6 = 12 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GPA-L1B1G1:
GPS L1, ГЛОНАСС L1 и BeiDou B1
Перед заказом KADAMM GPA-L1B1G1 сверьте с проектом:
- Частоты оборудования — внутри 1556–1610 МГц
- Климат площадки — в пределах −40…+85 °C; KADAMM GPA-L1-18-22, KADAMM GPA-L1-20-22, KADAMM GPA-L1-8-22, KADAMM GPA-L1B1-10-22, KADAMM GPA-L1B1-10-22B, KADAMM GPA-L1B1-12-22, KADAMM GPA-L1B1-12-22B, KADAMM GPA-L1B1-15-22, KADAMM GPA-L1B1-15-22B, KADAMM GPA-L1B1-1606-22, KADAMM GPA-L1B1-1606-22B, KADAMM GPA-L1B1-18-22, KADAMM GPA-L1B1-18-22B, KADAMM GPA-L1B1-20-22, KADAMM GPA-L1B1-20-22B, KADAMM GPA-L1B1-25-22, KADAMM GPA-L1B1-25-22B, KADAMM GPA-L1B1-8-22, KADAMM GPA-L1B1-8-22B, KADAMM GPA-L1B1-9-22, KADAMM GPA-L1B1-9-22B — −45…+85 °C
Как подобрать антенну под объект
Разъём и кабельРазъём антенны — MCX, IPEX, SMA, MMCX; ответная часть и кабель — того же типа, без лишних переходников. Длину снижения считайте вместе с потерями на рабочей частоте.
Системы и полосыДолжны совпадать с приёмником: GPS, ГЛОНАСС, BeiDou; многочастотному приёмнику — многочастотная антенна.
МШУ и кабельУсиление МШУ 18–35 дБ минус потери кабеля — в пределах входного диапазона приёмника.
ПитаниеНапряжение на антенном входе приёмника должно попадать в диапазон 1.
Место установкиОткрытое небо, подальше от передающих антенн и металлических стен; на транспорте — по центру крыши.
Сценарии по отраслям
ТранспортНавигация и мониторинг транспорта: GPA-L1B1G1 принимает сигналы спутниковых систем на подвижных объектах.
Связь и энергетикаСинхронизация времени оборудования связи и энергосистем по сигналам ГНСС: GPA-L1B1G1 ставят на крышу узла связи или подстанции.
Монтаж и подключение
- GPA-L1B1G1 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Уличные соединения GPA-L1B1G1 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GPA-L1B1G1 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
В комплекте:
Документация и поставка
Документы
Техописание и каталог
Техническое описание GPA-L1B1G1 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GPA-L1B1G1 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GPA-L1B1G1 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GPA-L1B1G1 | KADAMM GPA-L1G1 | KADAMM GPA-L1B1 | KADAMM GPA-B1 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1556–1610 МГц | 1559–1610 МГц | 1559–1592 МГц | 1559–1592 МГц |
| Усиление | 18–35 дБ | 16–28 дБ | 16–28 дБ | 18–28 дБ |
| Поляризация | круговая правая (круговая правая) | GPA-L1G1-9-16, GPA-L1G1-18-18 — круговая правая (круговая правая); GPA-L1G1-16-18 — линейная | GPA-L1B1-12-16, GPA-L1B1-15-16, GPA-L1B1-25-20, GPA-L1B1-25-20-2, GPA-L1B1-35-28 — круговая правая (круговая правая); GPA-L1B1-16-18 — линейная | круговая правая (круговая правая) |
| Масса | — | — | — | GPA-B1-18-18 — 5 г; GPA-B1-18-18-2, GPA-B1-18-18-3 — 8 г; GPA-B1-28-28 — ≤ 13,5 г; GPA-B1-28-28-2 — ≤ 8,6 г |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Когда выбирают GPA-L1B1G1: Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
