Встраиваемый модуль антенн BeiDou: приём B1 / L1: GPS, BeiDou, МШУ 28 дБ.
Что представляет собой антенна

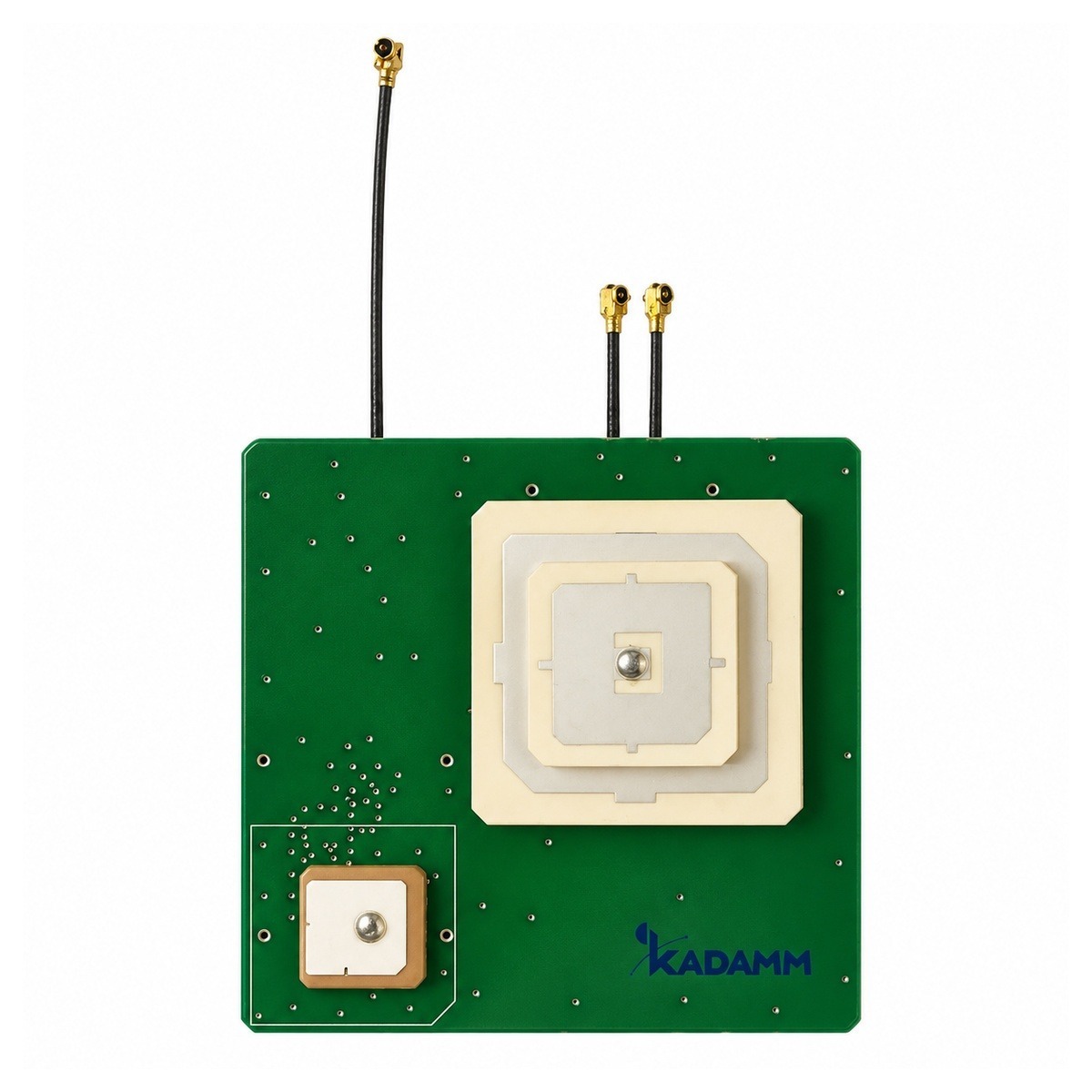

KADAMM GPA-L1B1LS-76-28 — встраиваемый модуль антенн BeiDou: приём B1 / L1 для систем GPS, BeiDou. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна принимает GPS, BeiDou. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 28 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Конструкция и условия работы: размеры 76 × 75 × 12,5 мм; масса не более 100 г; рабочая температура −45…+75 °C.
Разъём — MCX. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 1559,1–1577,42, 1611,6–1619,76 и 2487,67–2495,83 МГц, у GPA-L1B1G1 — 1561,09–1602 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 1559,1–1577,42, 1611,6–1619,76 и 2487,67–2495,83 МГц, у GNSS-L1B1-28M — 1561,1–1575,42 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1559,1–1577,42, 1611,6–1619,76 и 2487,67–2495,83 МГц, у GNSS-L1B1-28SH — 1561,1–1575,42 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GPA-L1B1LS-76-28 с запасом по краям.
Усиление встроенного усилителя GPA-L1B1LS-76-28; сверяйте его с допустимым уровнем на входе приёмника.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Частоты | 1561,098 / 1575,42 МГц (B1 / L1), 1615,68 МГц (L), 2491,75 МГц (S) |
| Усиление | ≥3 дБи в зенит (B1 / L1); ≥4,5 дБи в зенит (L, S) |
| Системы | BeiDou B1 / GPS L1 (приём), RDSS: L — передача, S — приём |
| B1 / L1 | 1561,098 ± 2 МГц / 1575,42 МГц; КСВН ≤2,0; круговая правая; усиление ≥−1,0 дБи при угле места 30°, ≥3 дБи в зенит |
| Усиление МШУ | 28 дБ (тракт B1 / L1) |
| L (передача) | 1615,68 ± 4,08 МГц; КСВН ≤2,0; круговая левая; усиление ≥0,5 / ≥2,5 / ≥4,5 дБи при угле места 30 / 70 / 90° |
| S (приём) | 2491,75 ± 4,08 МГц; КСВН ≤2,0; круговая правая; усиление ≥−0,5 / ≥2,5 / ≥4,5 дБи при угле места 30 / 70 / 90° |
| Развязка трактов | B1–S, B1–L, S–B1, S–L, L–S ≤−15 дБ; L–B1 ≤−25 дБ |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Размеры | 76 × 75 × 12,5 мм |
| Масса | не более 100 г |
| Кабели | три вывода 45 ± 2 мм: TX, RX, ГНСС |
| Разъём | MCX, вилка (другие — по заказу) |
| Влажность | 95 %, без конденсации |
| Рабочая температура | −45…+75 °C |
| Температура хранения | −55…+85 °C |
Стандарты
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GPA-L1B1LS-76-28 в таблицах выше.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GPA-L1B1LS-76-28 перекрывает эти потери: сигнал на входе приёмника остаётся на 28 − 6 = 22 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Перед заказом KADAMM GPA-L1B1LS-76-28 сверьте с проектом:
- Частоты оборудования — внутри 1559,1–1577,42, 1611,6–1619,76 и 2487,67–2495,83 МГц
- Климат площадки — в пределах −45…+75 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GPA-L1B1LS-76-28 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — MCX, вилка (другие — по заказу).
- Разъёмы GPA-L1B1LS-76-28 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление GPA-L1B1LS-76-28 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ GPA-L1B1LS-76-28
Документация и поставка
Документы
Техописание и каталог
Техническое описание GPA-L1B1LS-76-28 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GPA-L1B1LS-76-28 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GPA-L1B1LS-76-28 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GPA-L1B1LS-76-28 | KADAMM GPA-L1B1G1 | KADAMM GNSS-L1B1-28M | KADAMM GNSS-L1B1-28SH |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1559,1–1577,42, 1611,6–1619,76 и 2487,67–2495,83 МГц | 1561,09–1602 МГц | 1561,1–1575,42 МГц | 1561,1–1575,42 МГц |
| Усиление | 28 дБ | 28–34 дБ | 28–40 дБ | 28 дБ |
| Поляризация | — | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Габариты | 76 × 75 × 12,5 мм | — | — | — |
| Масса | не более 100 г | — | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
