Комбинированная антенна: МШУ 28 дБ.
Что представляет собой антенна

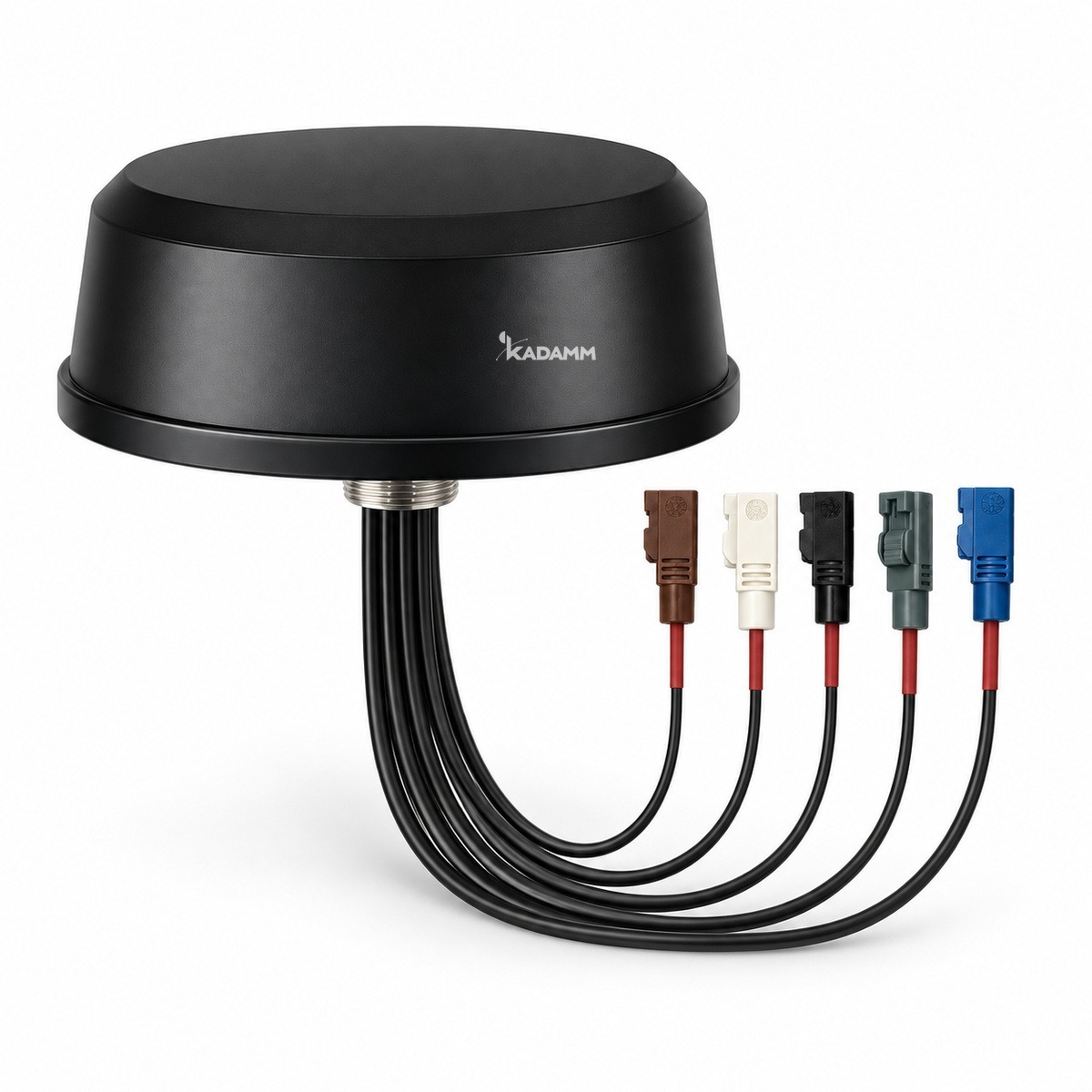

KADAMM GNSS2-L15-W3-4 — комбинированная антенна. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 28 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 3–12 В — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Антенна многочастотная: кроме L1 она принимает вторую полосу (L2, L5 или аналоги других систем). По разнице задержек на двух частотах приёмник исключает ионосферную ошибку и быстрее фиксирует решение RTK — это нужно в геодезии, точном земледелии и управлении техникой.
Антенна комбинированная: ГНСС и связь в одном корпусе с раздельными выходами — одно отверстие в крыше или шкафу вместо двух.
Конструкция и условия работы: степень защиты IP67; рабочая температура −40…+85 °C.
Разъём — FAKRA-C / FAKRA-I. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Системы излучателей
| Массив | Диапазон | Усиление |
|---|---|---|
| Система 1 | ГНСС (2 выхода) | уточняйте у менеджера |
| Система 2 | Wi-Fi (3 порта) | 4 дБи |
Всего у GNSS2-L15-W3-4 — 2 системы излучателей, 1 порт.
Чем отличается от похожих моделей KADAMM
- Полосы 1170–1189, 1559–1610, 2400–2500 и 5150–5850 МГц, у GNSS-5G8W2-3 — 698–960, 1562–1612 и 1690–6000 МГц
- Усиление усилителя 4 дБи, у GNSS-5G8W2-3 — 3 дБи (больше на 1 дБ)
У KADAMM GNSS2-L15-W3-4 больше усиление; KADAMM GNSS-5G8W2-3 выбирают, если важен её набор полос.

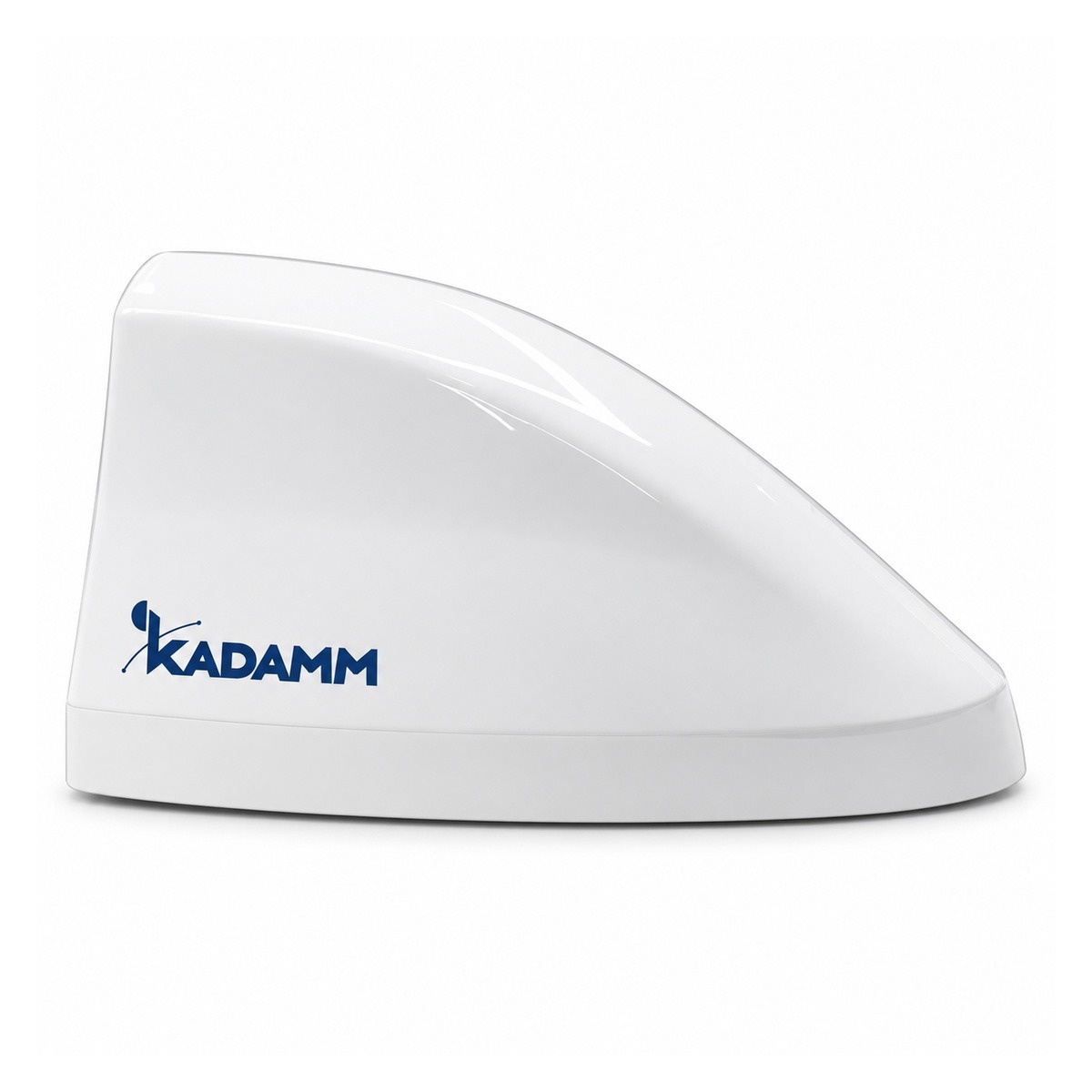

- Полосы 1170–1189, 1559–1610, 2400–2500 и 5150–5850 МГц, у GNSS-5G4V2-7 — 824–960, 1164–1300, 1559–1610, 1710–2690, 3300–3600, 4800–5000 и 5850–5925 МГц
- Усиление усилителя 4 дБи, у GNSS-5G4V2-7 — 3,5 дБic (тип.) (больше на 0,5 дБ)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

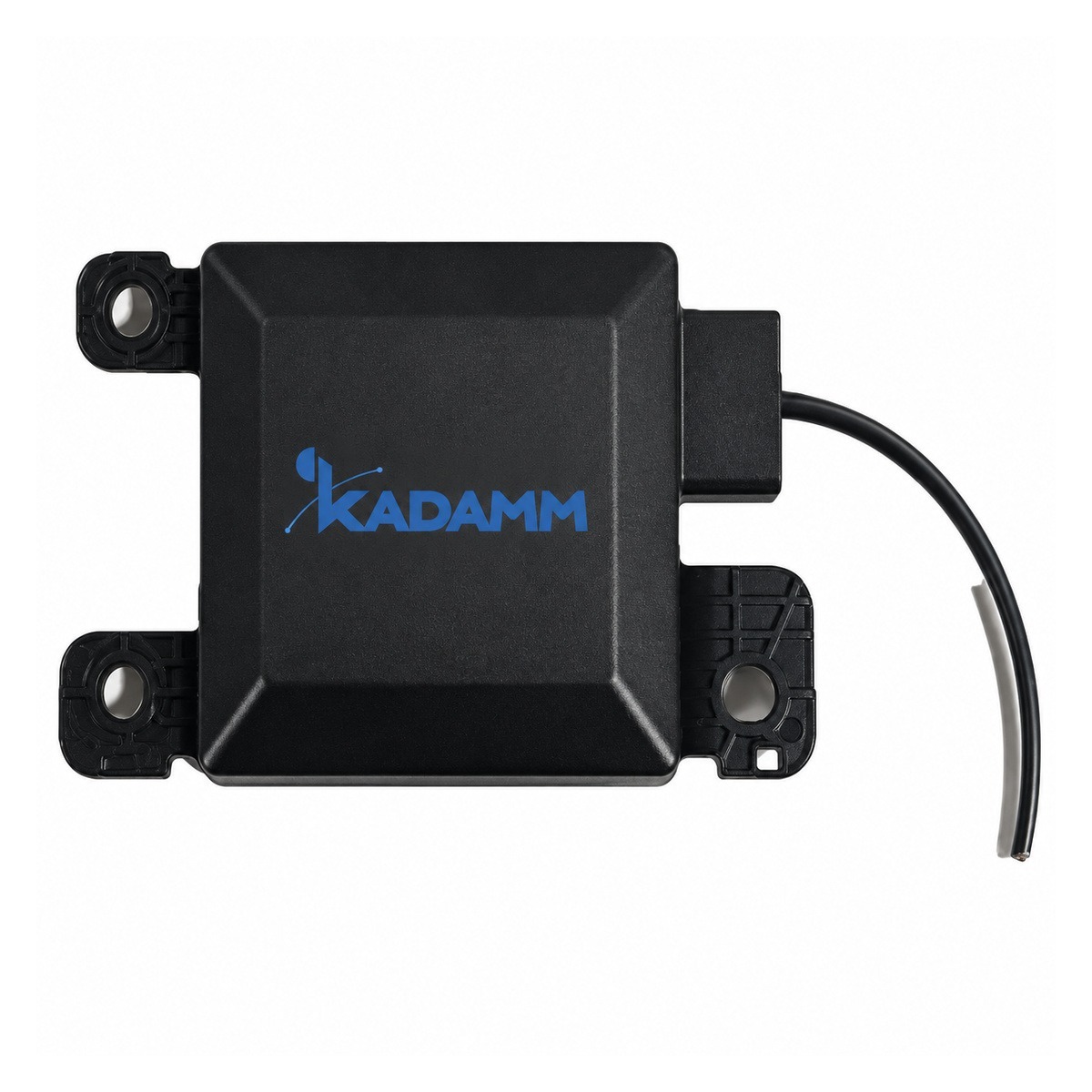

- Полосы 1170–1189, 1559–1610, 2400–2500 и 5150–5850 МГц, у GNSS-LS-20 — 1610–1625 и 2484–2500 МГц
- Усиление усилителя 4 дБи, у GNSS-LS-20 — ≥ 2,5 дБи (больше на 1,5 дБ)
- Разъём FAKRA-C или FAKRA-I, у GNSS-LS-20 — уточняйте у менеджера
У KADAMM GNSS2-L15-W3-4 больше усиление; KADAMM GNSS-LS-20 выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Полосы 1170–1189, 1559–1610, 2400–2500 и 5150–5850 МГц, 1 порт, поляризация круговая правая (круговая правая); к каждой системе подключают свой радиомодуль.
Усиление встроенного усилителя GNSS2-L15-W3-4; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GNSS2-L15-W3-4 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
ГНСС (2 выхода)
| Параметр | Значение |
|---|---|
| Диапазон частот | 1170–1189 / 1559–1610 МГц |
| Поляризация | круговая правая (круговая правая) |
| Усиление МШУ | 28 дБ |
| Коэффициент усиления антенны | уточняйте у менеджера |
| КСВН | менее 2,0 |
| Питание | 3–12 В DC |
| Волновое сопротивление | 50 Ом |
| Разъём | 2 × FAKRA-C (синий) |
Wi-Fi (3 порта)
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 / 5150–5850 МГц |
| Коэффициент усиления | 4 дБи |
| Поляризация | линейная |
| КСВН | менее 2,0 |
| Волновое сопротивление | 50 Ом |
| Разъём | 3 × FAKRA-I (бежевый) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Кабели | 5 × RG316, 200 ± 5 мм |
| Разъёмы | 3 × FAKRA-I (Wi-Fi), 2 × FAKRA-C (ГНСС) |
| Степень защиты | IP67 |
| Рабочая температура | −40…+85 °C |
| Габариты | уточняйте у менеджера |
| Крепление | уточняйте у менеджера |
Стандарты
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
- IEC 60529 — документ, на который ссылается техническое описание GNSS2-L15-W3-4.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS2-L15-W3-4 в таблицах выше.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS2-L15-W3-4 перекрывает эти потери: сигнал на входе приёмника остаётся на 4 − 6 = −2 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS2-L15-W3-4:
Перед заказом KADAMM GNSS2-L15-W3-4 сверьте с проектом:
- Частоты оборудования — внутри 1170–1189, 1559–1610, 2400–2500 и 5150–5850 МГц
- Разъёмы — FAKRA-C или FAKRA-I
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS2-L15-W3-4 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — 3 × FAKRA-I (Wi-Fi), 2 × FAKRA-C (ГНСС).
- После затяжки соединения GNSS2-L15-W3-4 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление GNSS2-L15-W3-4 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS2-L15-W3-4 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS2-L15-W3-4 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS2-L15-W3-4 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS2-L15-W3-4 | KADAMM GNSS-5G8W2-3 | KADAMM GNSS-5G4V2-7 | KADAMM GNSS-LS-20 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1170–1189, 1559–1610, 2400–2500 и 5150–5850 МГц | 698–960, 1562–1612 и 1690–6000 МГц | 824–960, 1164–1300, 1559–1610, 1710–2690, 3300–3600, 4800–5000 и 5850–5925 МГц | 1610–1625 и 2484–2500 МГц |
| Усиление | 4 дБи | 3 дБи | 3,5 дБic (тип.) | ≥ 2,5 дБи |
| Поляризация | круговая правая (круговая правая) | линейная | круговая правая (круговая правая) | круговая левая (круговая левая) |
| Порты | 1 | — | — | 1 |
| Масса | — | уточняйте у менеджера | — | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
