Комбинированная антенна: МШУ 27 дБ.
Что представляет собой антенна

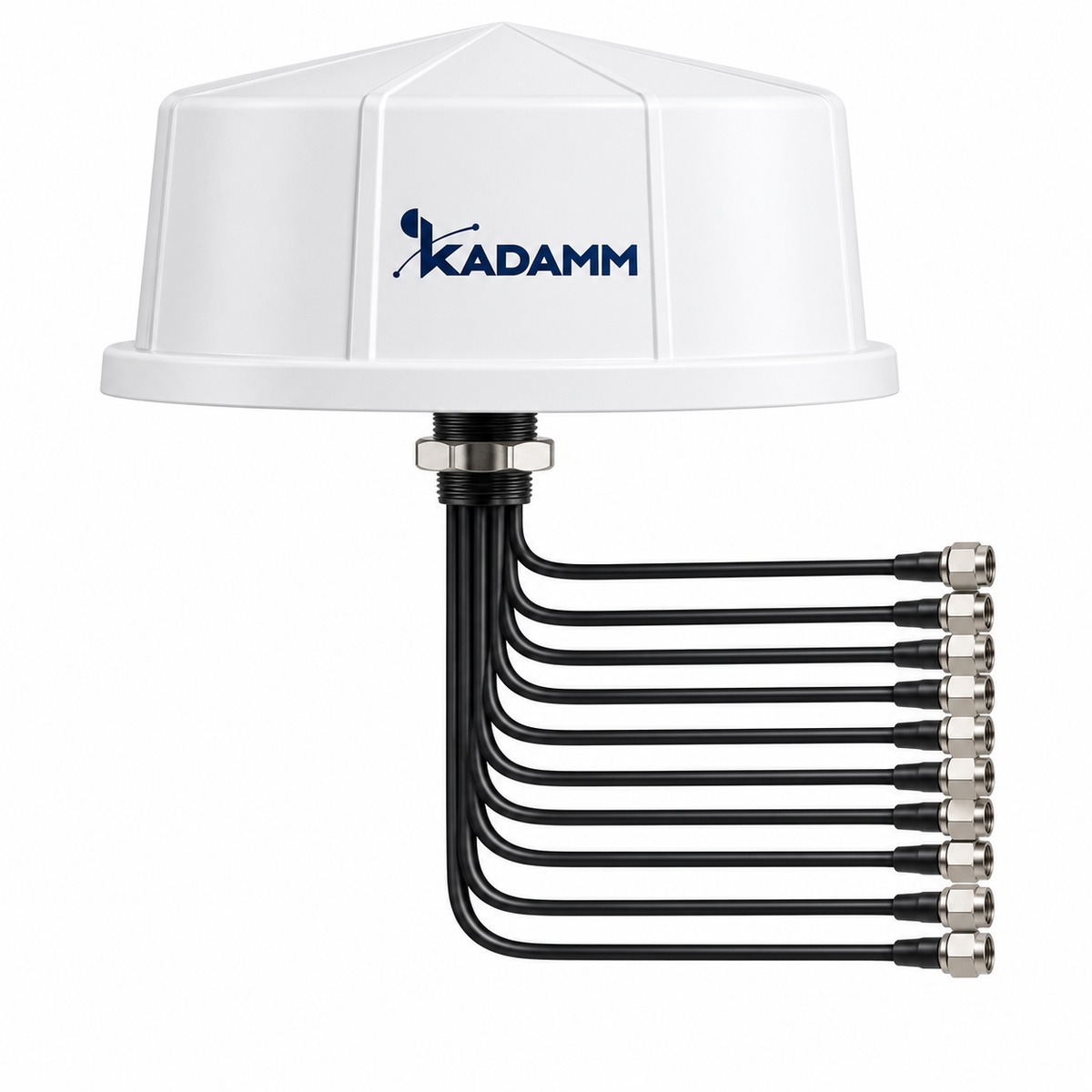

KADAMM GNSS-5G8W2-3 — комбинированная антенна. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 27 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 3–5 В — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Антенна комбинированная: ГНСС и связь в одном корпусе с раздельными выходами — одно отверстие в крыше или шкафу вместо двух.
Конструкция и условия работы: размеры Ø175 × 80 мм; крепление: шпилька M27; степень защиты IP67; рабочая температура −40…+70 °C.
Системы излучателей
| Массив | Диапазон | Усиление |
|---|---|---|
| Система 1 | 4G/5G MIMO (8 портов) | 3 дБи |
| Система 2 | Wi-Fi (2 порта) | 3 дБи |
| Система 3 | ГНСС | 2 дБи |
Всего у GNSS-5G8W2-3 — 3 системы излучателей.
Чем отличается от похожих моделей KADAMM
- Полосы 698–960, 1562–1612 и 1690–6000 МГц, у GNSS-5G2-8 — 617–960, 1562–1612 и 1690–6000 МГц
- Усиление усилителя 3 дБи, у GNSS-5G2-8 — 4–8 дБи (меньше на 1 дБ)
KADAMM GNSS-5G2-8 даёт больше усиления; у KADAMM GNSS-5G8W2-3 в пользу выбора — свой набор полос.
- Полосы 698–960, 1562–1612 и 1690–6000 МГц, у GNSS-LTE-2-3 — 824–960 и 1710–2690 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 698–960, 1562–1612 и 1690–6000 МГц, у GNSS-5G4V2-7 — 824–960, 1164–1300, 1559–1610, 1710–2690, 3300–3600, 4800–5000 и 5850–5925 МГц
- Усиление усилителя 3 дБи, у GNSS-5G4V2-7 — 3,5 дБic (тип.) (меньше на 0,5 дБ)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Полосы 698–960, 1562–1612 и 1690–6000 МГц, 0 портов, поляризация линейная; к каждой системе подключают свой радиомодуль.
Усиление встроенного усилителя GNSS-5G8W2-3; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GNSS-5G8W2-3 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: шпилька M27.
Как читать характеристики
Электрические характеристики
4G/5G MIMO (8 портов)
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1690–6000 МГц |
| Коэффициент усиления | 3 дБи |
| КСВН | ≤ 3,0 |
| Развязка между портами | более 10 дБ |
| Диаграмма направленности | всенаправленная |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
| Кабель, разъём | 8 × RG58, 3000 мм; SMA, вилка |
Wi-Fi (2 порта)
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 / 5150–5850 МГц |
| Коэффициент усиления | 3 дБи |
| КСВН | ≤ 2,5 |
| Развязка между портами | более 12 дБ |
| Диаграмма направленности | всенаправленная |
| Поляризация | линейная |
| Кабель, разъём | 2 × RG58, 3000 мм; RP-SMA, вилка |
ГНСС
| Параметр | Значение |
|---|---|
| Диапазон частот | 1562–1612 МГц |
| Коэффициент усиления антенны | 2 дБи |
| Поляризация | круговая правая (круговая правая) |
| КСВН (на центральной частоте) | ≤ 2,0 |
| Усиление МШУ | 27 дБ |
| КСВН выхода МШУ | ≤ 2,0 |
| Питание МШУ | 3–5 В DC |
| Коэффициент шума | уточняйте у менеджера |
| Кабель, разъём | RG58, 3000 мм; SMA, вилка |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты | Ø175 × 80 мм |
| Материал корпуса | ABS со светостабилизатором, чёрный или белый |
| Крепление | шпилька M27 |
| Кабели | 11 × RG58, 3000 мм |
| Степень защиты | IP67 |
| Рабочая температура | −40…+70 °C |
| Относительная влажность | до 90 % |
| Масса | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
- IEC 60529 — документ, на который ссылается техническое описание GNSS-5G8W2-3.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-5G8W2-3 в таблицах выше.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-5G8W2-3 перекрывает эти потери: сигнал на входе приёмника остаётся на 3 − 6 = −3 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-5G8W2-3:
Перед заказом KADAMM GNSS-5G8W2-3 сверьте с проектом:
- Частоты оборудования — внутри 698–960, 1562–1612 и 1690–6000 МГц
- Опора и крепление — шпилька M27
- Климат площадки — в пределах −40…+70 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление GNSS-5G8W2-3 — шпилька M27.
- GNSS-5G8W2-3 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы GNSS-5G8W2-3 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление GNSS-5G8W2-3 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ GNSS-5G8W2-3 с 11 кабелями RG58 по 3 м и разъёмами
- Гайка M27
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-5G8W2-3 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-5G8W2-3 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-5G8W2-3 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
