Комбинированные автомобильные антенны ГНСС: МШУ 38 ± 2 дБ.
Что представляет собой антенна
KADAMM GNSS-5G4V2-7 — комбинированные автомобильные антенны ГНСС. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 38 ± 2 дБ, коэффициент шума ≤ 2 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Антенна многочастотная: кроме L1 она принимает вторую полосу (L2, L5 или аналоги других систем). По разнице задержек на двух частотах приёмник исключает ионосферную ошибку и быстрее фиксирует решение RTK — это нужно в геодезии, точном земледелии и управлении техникой.
Важная для высокоточных работ характеристика — стабильность фазового центра (≤ 2,5 мм): приёмник RTK измеряет фазу несущей, и смещение фазового центра на миллиметры прямо уходит в координату.
Антенна комбинированная: ГНСС и связь в одном корпусе с раздельными выходами — одно отверстие в крыше или шкафу вместо двух.
Конструкция и условия работы: крепление: винты; степень защиты IP67; рабочая температура −40…+55 °C (опционально до +85 °C).
Системы излучателей
| Массив | Диапазон | Усиление |
|---|---|---|
| Система 1 | ГНСС | 3,5 дБic (тип.) |
| Система 2 | 5G MIMO (4 порта) | — |
| Система 3 | V2X (2 порта) | по исполнению (см. таблицу «Исполнения») |
Всего у GNSS-5G4V2-7 — 3 системы излучателей.
Чем отличается от похожих моделей KADAMM
- Полосы 824–960, 1164–1300, 1559–1610, 1710–2690, 3300–3600, 4800–5000 и 5850–5925 МГц, у GNSS-5G8W2-3 — 698–960, 1562–1612 и 1690–6000 МГц
- Усиление усилителя 3,5 дБic (тип.), у GNSS-5G8W2-3 — 3 дБи (больше на 0,5 дБ)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 824–960, 1164–1300, 1559–1610, 1710–2690, 3300–3600, 4800–5000 и 5850–5925 МГц, у GNSS-LTE-2-3 — 824–960 и 1710–2690 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 824–960, 1164–1300, 1559–1610, 1710–2690, 3300–3600, 4800–5000 и 5850–5925 МГц, у GNSS-L125-868-0.5 — 858–878, 902–928, 1164–1300 и 1525–1615 МГц
- Усиление усилителя 3,5 дБic (тип.), у GNSS-L125-868-0.5 — 5 дБи (меньше на 1,5 дБ)
KADAMM GNSS-L125-868-0.5 даёт больше усиления; у KADAMM GNSS-5G4V2-7 в пользу выбора — свой набор полос.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Полосы 824–960, 1164–1300, 1559–1610, 1710–2690, 3300–3600, 4800–5000 и 5850–5925 МГц, 0 портов, поляризация круговая правая (круговая правая); к каждой системе подключают свой радиомодуль.
Усиление встроенного усилителя GNSS-5G4V2-7; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GNSS-5G4V2-7 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: винты.
Как читать характеристики
Электрические характеристики
ГНСС
| Параметр | Значение |
|---|---|
| Принимаемые сигналы | GPS L1 / L2 / L5, BeiDou B1 / B2, ГЛОНАСС G1 / G2; у GNSS-5G4V2-7-2 — опционально Galileo E1 / E5 / E6 |
| Коэффициент усиления | 3,5 дБic (тип.) |
| Поляризация | круговая правая (круговая правая) |
| КСВН антенного элемента | ≤ 2,0 |
| Фазовый центр, вариация | ≤ 2,5 мм |
| Усиление МШУ | 38 ± 2 дБ |
| Коэффициент шума | ≤ 2 дБ |
| КСВН выхода | ≤ 2,0 |
| Неравномерность в полосе | ± 2 дБ |
| Разность задержек | ≤ 5 нс |
| Напряжение питания | 3,3–12 В DC |
| Потребляемый ток | ≤ 100 мА |
| Волновое сопротивление | 50 Ом |
5G MIMO (4 порта)
| Параметр | Значение |
|---|---|
| Диапазон частот, порты 1 и 2 | 824–960 / 1710–2690 / 3300–3600 / 4800–5000 МГц |
| Диапазон частот, порты 3 и 4 | 1710–2690 / 3300–3600 / 4800–5000 МГц |
| КПД, порты 1 и 2 | 824–960 МГц ≥ 35 %; 1710–2170 и 2300–2690 МГц ≥ 40 %; 3300–3600 и 4800–5000 МГц ≥ 35 % |
| КПД, порты 3 и 4 | 1710–2170, 2300–2690, 3300–3600 и 4800–5000 МГц ≥ 35 % |
| КСВН | ≤ 4 |
| Поляризация | линейная, обзор по азимуту 360° |
| Развязка между антеннами / системами | ≥ 10 / ≥ 15 дБ |
V2X (2 порта)
| Параметр | Значение |
|---|---|
| Диапазон частот | 5850–5925 МГц |
| Среднее усиление | по исполнению (см. таблицу «Исполнения») |
| КСВН | ≤ 2,0 |
| Поляризация | линейная, обзор по азимуту 360° |
| МШУ V2X | по заказу; питание 3,3–12 В |
Механические характеристики
| Параметр | Значение |
|---|---|
| Корпус и габариты | по исполнению (см. таблицу «Исполнения») |
| Выводы | 7 × FAKRA (по исполнению) |
| Крепление | винты |
| Степень защиты | IP67 |
| Рабочая температура | −40…+55 °C (опционально до +85 °C) |
| Температура хранения | −55…+105 °C; влажность до 95 % |
Исполнения
| Артикул | Корпус, габариты, масса | Сигналы ГНСС | Усиление ГНСС | Усиление V2X | Выводы | Крепление |
|---|---|---|---|---|---|---|

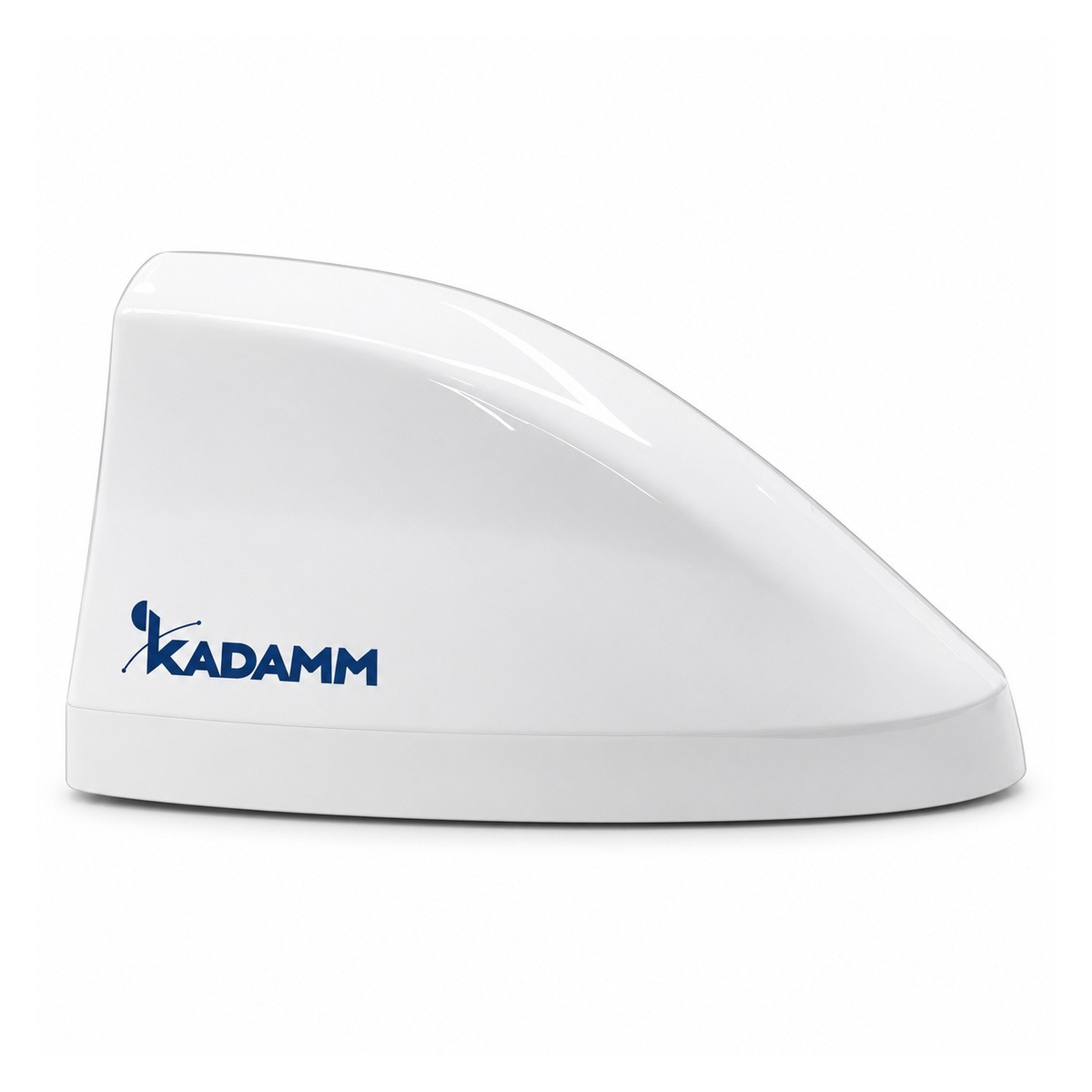

| KADAMM GNSS-5G4V2-7 | «акулий плавник», 160 × 80 × 68 мм, 365 г | GPS L1 / L2 / L5, BeiDou B1 / B2, ГЛОНАСС G1 / G2 | 3,5 дБic | −1,5 дБи (среднее) | 7 × FAKRA на корпусе (универсальный, по заказу) | винты |

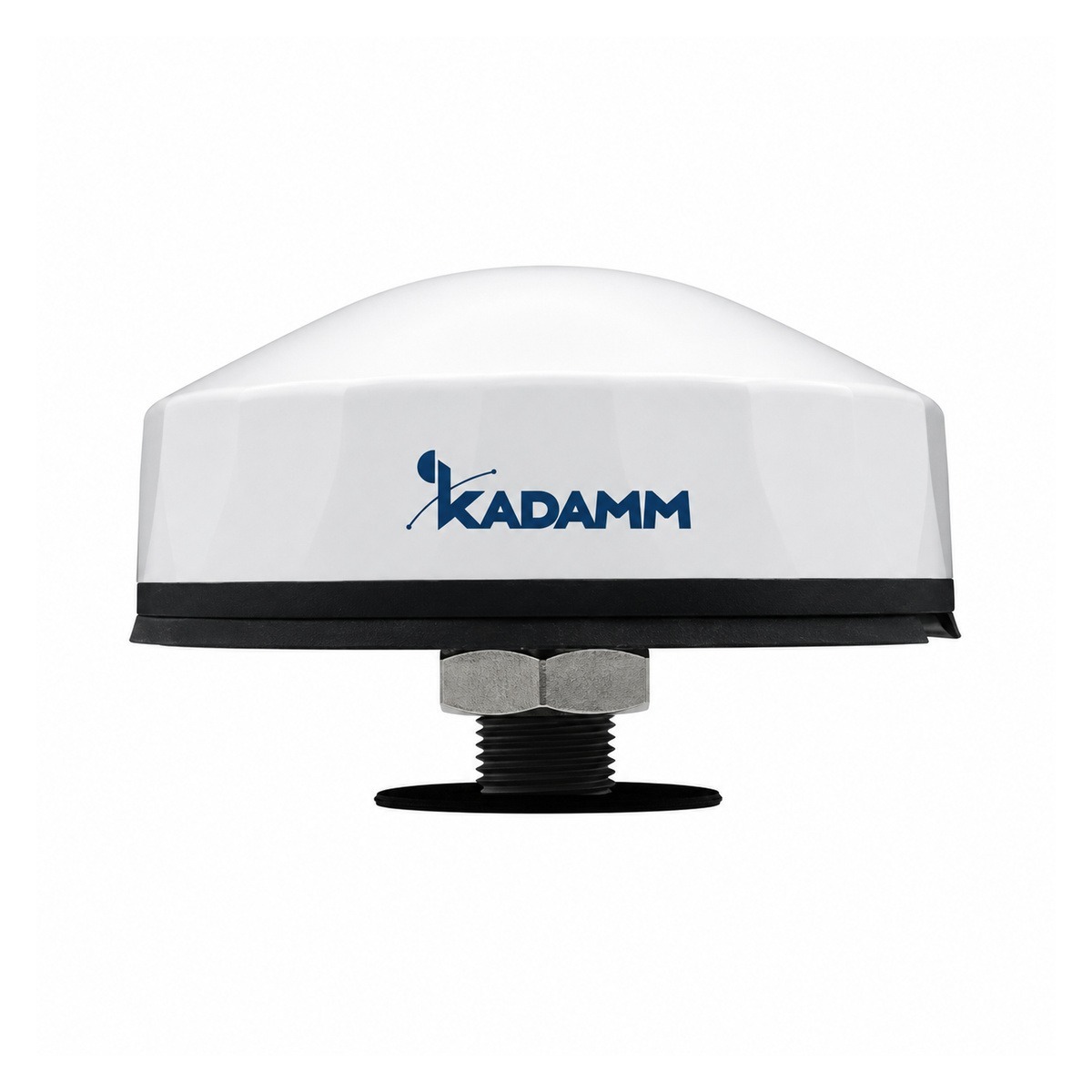

| KADAMM GNSS-5G4V2-7-2 | круглый низкопрофильный, Ø135 × 57 мм, 440 г | GPS L1 / L2 / L5, BeiDou B1 / B2, ГЛОНАСС G1 / G2 (опционально Galileo E1 / E5 / E6) | 3,5 дБic (опционально до 4,0 дБic) | −2,0 дБи (среднее) | 7 × FAKRA-Z (розетка) на кабелях RG174, 20 см снаружи (общая длина 25 см) | винты |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
Стандарты
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
- IEC 60529 — документ, на который ссылается техническое описание GNSS-5G4V2-7.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-5G4V2-7 в таблицах выше.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-5G4V2-7 перекрывает эти потери: сигнал на входе приёмника остаётся на 3,5 − 6 = −2,5 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-5G4V2-7:
Перед заказом KADAMM GNSS-5G4V2-7 сверьте с проектом:
- Частоты оборудования — внутри 824–960, 1164–1300, 1559–1610, 1710–2690, 3300–3600, 4800–5000 и 5850–5925 МГц
- Опора и крепление — винты
- Климат площадки — в пределах −40…+55 °C (опционально до +85 °C)
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление GNSS-5G4V2-7 — винты.
- GNSS-5G4V2-7 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- После затяжки соединения GNSS-5G4V2-7 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление GNSS-5G4V2-7 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ (исполнение по таблице); крепёж
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-5G4V2-7 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-5G4V2-7 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-5G4V2-7 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-5G4V2-7 | KADAMM GNSS-5G8W2-3 | KADAMM GNSS-LTE-2-3 | KADAMM GNSS-L125-868-0.5 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 824–960, 1164–1300, 1559–1610, 1710–2690, 3300–3600, 4800–5000 и 5850–5925 МГц | 698–960, 1562–1612 и 1690–6000 МГц | 824–960 и 1710–2690 МГц | 858–878, 902–928, 1164–1300 и 1525–1615 МГц |
| Усиление | 3,5 дБic (тип.) | 3 дБи | — | 5 дБи |
| Поляризация | круговая правая (круговая правая) | линейная | — | круговая правая (круговая правая) |
| Порты | — | — | 1 | — |
| Масса | — | уточняйте у менеджера | — | 107,5 г |
