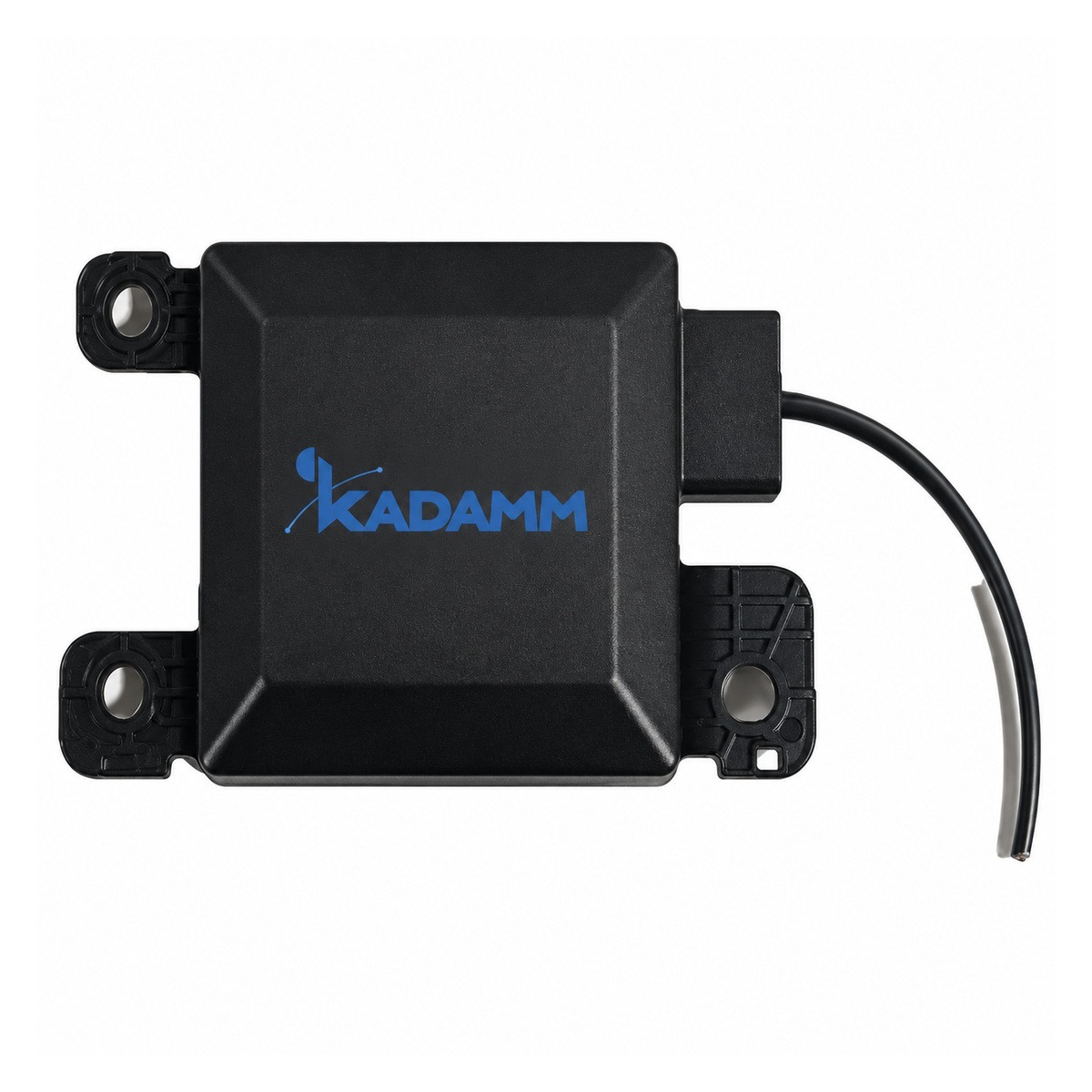

Антенна BeiDou RDSS L / S: BeiDou, МШУ 10–20 дБ.
Что представляет собой антенна
KADAMM GNSS-LS-20 — антенна BeiDou RDSS L / S для системы BeiDou. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна рассчитана на BeiDou. Многосистемные антенны (GPS + ГЛОНАСС + BeiDou + Galileo) видят больше спутников одновременно, но для приёмника, который работает только с BeiDou, односистемной антенны достаточно.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости; осевое отношение ≤ 3 дБ — чем ближе к 0 дБ, тем чище круговая поляризация.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 10–20 дБ, коэффициент шума ≤ 1,5 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Конструкция и условия работы: размеры 100 × 100 × 25 мм.
Системы излучателей
| Массив | Диапазон | Усиление |
|---|---|---|
| Система 1 | Тракт L (передача) | ≥ 2,5 дБи |
| Система 2 | Тракт S (приём) | ≥ 2,5 дБи |
| Система 3 | Общие | — |
Всего у GNSS-LS-20 — 3 системы излучателей, 1 порт.
Чем отличается от похожих моделей KADAMM
- Полосы 1610–1625 и 2484–2500 МГц, у GNSS-5G8W2-3 — 698–960, 1562–1612 и 1690–6000 МГц
- Усиление усилителя ≥ 2,5 дБи, у GNSS-5G8W2-3 — 3 дБи (меньше на 0,5 дБ)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1610–1625 и 2484–2500 МГц, у GNSS2-L15-W3-4 — 1170–1189, 1559–1610, 2400–2500 и 5150–5850 МГц
- Усиление усилителя ≥ 2,5 дБи, у GNSS2-L15-W3-4 — 4 дБи (меньше на 1,5 дБ)
- Разъём уточняйте у менеджера, у GNSS2-L15-W3-4 — FAKRA-C или FAKRA-I
KADAMM GNSS2-L15-W3-4 даёт больше усиления; у KADAMM GNSS-LS-20 в пользу выбора — свой набор полос.
- Полосы 1610–1625 и 2484–2500 МГц, у GNSS-5G4V2-7 — 824–960, 1164–1300, 1559–1610, 1710–2690, 3300–3600, 4800–5000 и 5850–5925 МГц
- Усиление усилителя ≥ 2,5 дБи, у GNSS-5G4V2-7 — 3,5 дБic (тип.) (меньше на 1 дБ)
KADAMM GNSS-5G4V2-7 даёт больше усиления; у KADAMM GNSS-LS-20 в пользу выбора — свой набор полос.
Конструкция и материалы
Ключевые особенности
Полосы 1610–1625 и 2484–2500 МГц, 1 порт, поляризация круговая левая (круговая левая); к каждой системе подключают свой радиомодуль.
Усиление встроенного усилителя GNSS-LS-20; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GNSS-LS-20 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
Тракт L (передача)
| Параметр | Значение |
|---|---|
| Диапазон частот | 1610–1625 МГц |
| Поляризация | круговая левая (круговая левая) |
| Усиление в зените | ≥ 2,5 дБи |
| Осевое отношение в зените | ≤ 3 дБ |
| КСВН | ≤ 2 |
| Тракт | пассивный; на выходе — резистор детектирования антенны |
| Допустимая мощность передатчика | уточняйте у менеджера |
Тракт S (приём)
| Параметр | Значение |
|---|---|
| Диапазон частот | 2484–2500 МГц |
| Поляризация | круговая правая (круговая правая) |
| Усиление антенны в зените | ≥ 2,5 дБи |
| Осевое отношение в зените | ≤ 3 дБ |
| КСВН антенны | ≤ 2 |
| Усиление МШУ | 10–20 дБ |
| КСВН выхода МШУ | ≤ 2 |
| Коэффициент шума | ≤ 1,5 дБ |
| Напряжение питания МШУ | 3–5,5 В |
| Потребляемый ток | ≤ 0,05 А |
| Тракт | МШУ, фильтр, защита ESD |
Общие
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Диаграммы направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты | 100 × 100 × 25 мм |
| Выходы | два: порт 1 — тракт L, порт 2 — тракт S (после МШУ) |
| Исполнение с одним общим выходом | по заказу (сумматор и коммутатор в корпусе) |
| Разъёмы | уточняйте у менеджера |
| Кабель (тип, длина) | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Крепление | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
| Степень защиты | уточняйте у менеджера |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-LS-20 в таблицах выше.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-LS-20 перекрывает эти потери: сигнал на входе приёмника остаётся на 2,5 − 6 = −3,5 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Перед заказом KADAMM GNSS-LS-20 сверьте с проектом:
- Частоты оборудования — внутри 1610–1625 и 2484–2500 МГц
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-LS-20 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Уличные соединения GNSS-LS-20 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GNSS-LS-20 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ GNSS-LS-20; кабели
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-LS-20 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-LS-20 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-LS-20 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-LS-20 | KADAMM GNSS-5G8W2-3 | KADAMM GNSS2-L15-W3-4 | KADAMM GNSS-5G4V2-7 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1610–1625 и 2484–2500 МГц | 698–960, 1562–1612 и 1690–6000 МГц | 1170–1189, 1559–1610, 2400–2500 и 5150–5850 МГц | 824–960, 1164–1300, 1559–1610, 1710–2690, 3300–3600, 4800–5000 и 5850–5925 МГц |
| Усиление | ≥ 2,5 дБи | 3 дБи | 4 дБи | 3,5 дБic (тип.) |
| Поляризация | круговая левая (круговая левая) | линейная | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Порты | 1 | — | 1 | — |
| Масса | уточняйте у менеджера | уточняйте у менеджера | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
