Приёмники ГНСС в корпусе антенны на магните.
Что представляет собой приёмник

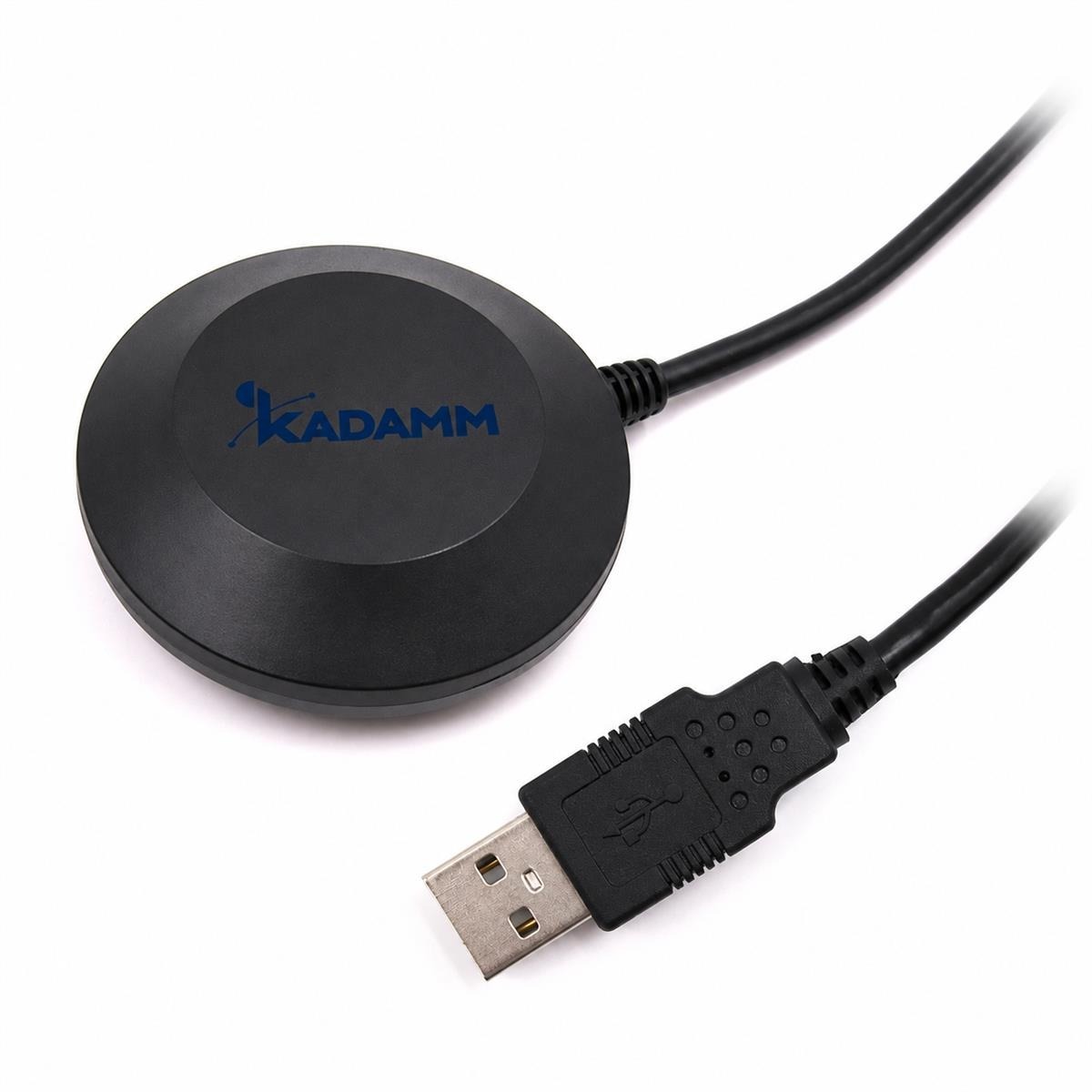

KADAMM GNSS-RX-M — приёмники ГНСС в корпусе антенны на магните. Приёмник принимает сигналы навигационных спутников систем GPS, BeiDou, Galileo, ГЛОНАСС и вычисляет координаты, скорость и время. Антенна встроена в корпус приёмника.
Параметры: время до первого решения: KADAMM GNSS-RX-M1 — холодный старт 27 с, горячий 1 с, с помощью (AGNSS) 1 с; KADAMM GNSS-RX-M2 — холодный старт 24 с, горячий 2 с, с помощью (AGNSS) 2 с; частота обновления — KADAMM GNSS-RX-M1 — 0,25–18 Гц (по умолчанию 1 Гц); KADAMM GNSS-RX-M2 — 0,25–25 Гц (по умолчанию 1 Гц); точность метки времени 1PPS — 30 нс (СКО), 60 нс (99 %).
Подключение и данные: USB 2.0. Формат NMEA 0183 понимают навигационные программы и контроллеры без доработки.
Питание — 3,6–5,5 В (типовое 5,0 В) по USB.
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM GNSS-RX-M и KADAMM GNSS-RX-B1: число входов, разъёмы и способ крепления у моделей могут различаться.
- Полосы 1559–1610 МГц, у GNSS-RTK-RX-B1 — 1164–1290 и 1559–1610 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 1559–1610 МГц, у GNSS-RTK-RX-B3 — 1164–1290 и 1559–1610 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GNSS-RX-M с запасом по краям.
Крепление: магнит в основании.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сигналы | по исполнению (см. таблицу «Исполнения») |
| Каналы | KADAMM GNSS-RX-M1 — уточняйте у менеджера; KADAMM GNSS-RX-M2 — 92 канала поиска |
| Чувствительность | KADAMM GNSS-RX-M1 — слежение −166 дБм, повторный захват −160 дБм, холодный старт −148 дБм, горячий старт −160 дБм; KADAMM GNSS-RX-M2 — слежение −167 дБм, повторный захват −160 дБм, холодный старт −148 дБм, горячий старт −159 дБм |
| Точность (автономная) | по исполнению (см. таблицу «Исполнения») |
| Точность скорости | 0,05 м/с |
| Точность курса в движении | 0,3° |
| Точность 1PPS | 30 нс (СКО), 60 нс (99 %) |
| Время до первого решения | KADAMM GNSS-RX-M1 — холодный старт 27 с, горячий 1 с, с помощью (AGNSS) 1 с; KADAMM GNSS-RX-M2 — холодный старт 24 с, горячий 2 с, с помощью (AGNSS) 2 с |
| Частота обновления | KADAMM GNSS-RX-M1 — 0,25–18 Гц (по умолчанию 1 Гц); KADAMM GNSS-RX-M2 — 0,25–25 Гц (по умолчанию 1 Гц) |
| Интерфейс | USB 2.0 |
| Скорость обмена | 4800–921600 бит/с, автоопределение |
| Протоколы | по исполнению (см. таблицу «Исполнения») |
| Выход PPS | 0,25 Гц – 10 МГц (настраивается), по умолчанию 1 Гц, импульс 100 мс |
| Энергонезависимая память | есть: настройки сохраняются при отключении питания |
| Предельные условия | KADAMM GNSS-RX-M1 — высота до 80 000 м, скорость до 500 м/с, ускорение до 4g; KADAMM GNSS-RX-M2 — высота до 50 000 м, скорость до 500 м/с, ускорение до 4g |
| Питание | 3,6–5,5 В (типовое 5,0 В) по USB |
| Ток потребления | по исполнению (см. таблицу «Исполнения») |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | антенна со встроенным приёмником ГНСС («шайба» на магните), выход USB |
| Разъём | USB 2.0, вилка |
| Кабель | 2 м |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Масса | по исполнению (см. таблицу «Исполнения») |
| Крепление | магнит в основании |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −40…+105 °C |
Исполнения
| Артикул | Сигналы | Точность | Интерфейс, протоколы | Питание, ток | Разъём, кабель | Габариты, масса |
|---|---|---|---|---|---|---|
| KADAMM GNSS-RX-M1 | GPS L1 C/A, QZSS L1 C/A / L1S, BeiDou B1I / B1C, Galileo E1B/C, SBAS L1 C/A (WAAS, EGNOS, MSAS, GAGAN) | автономно 2,0 м CEP | USB 2.0; NMEA 0183 (RMC, VTG, GGA, GSA, GSV, GLL), UBX | 3,6–5,5 В (типовое 5,0 В) по USB, 15 мА при 5,0 В | USB 2.0, вилка, кабель 2 м | Ø56,7 × 18 мм, 70 г |

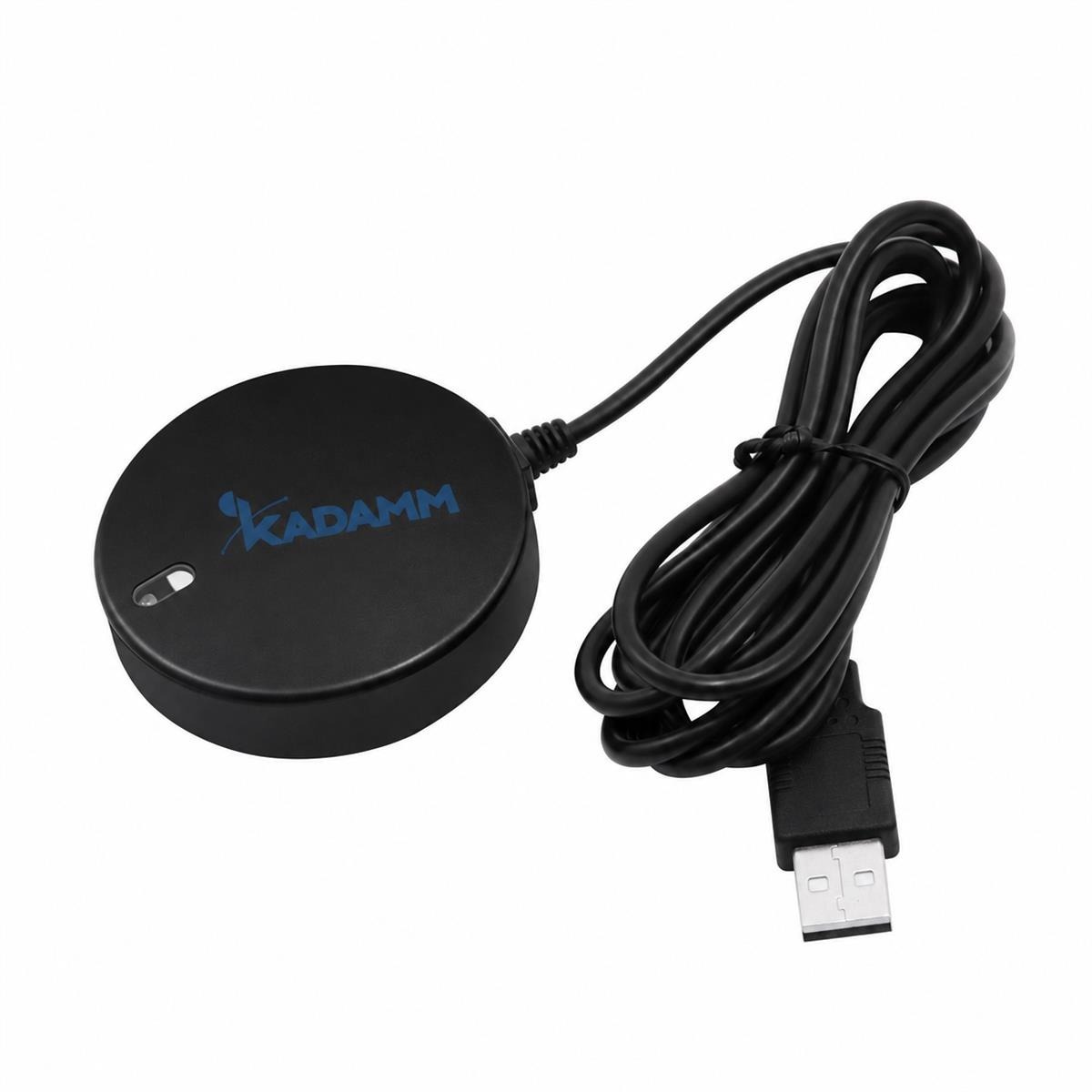

| KADAMM GNSS-RX-M2 | GPS L1 C/A, QZSS L1 C/A / L1S, ГЛОНАСС L1OF, BeiDou B1I, Galileo E1B/C, SBAS L1 C/A (WAAS, EGNOS, MSAS, GAGAN) | автономно 1,5 м CEP (с SBAS) | USB 2.0; NMEA 0183 (RMC, VTG, GGA, GSA, GSV, GLL) | 3,6–5,5 В (типовое 5,0 В) по USB, 80 мА при 5,0 В | USB 2.0, вилка, кабель 2 м | Ø63,2 × 16,1 мм, 95 г |
Стандарты
- NMEA 0183 — формат навигационных сообщений для приёмника.
Применение
ГНСС-приёмники применяют в навигации транспорта и мониторинге, на беспилотниках и роботах, в геодезии и точном земледелии, для синхронизации времени в сетях связи и энергетики.
Сети и службы в полосах GNSS-RX-M:
Перед заказом KADAMM GNSS-RX-M сверьте с проектом:
- Частоты оборудования — внутри 1559–1610 МГц
- Опора и крепление — магнит в основании
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление GNSS-RX-M — магнит в основании.
- GNSS-RX-M ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — USB 2.0, вилка.
- Разъёмы GNSS-RX-M на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление GNSS-RX-M включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Приёмник КАДАММ выбранного исполнения с кабелем и разъёмом по таблице «Исполнения»
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-RX-M и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-RX-M и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-RX-M пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-RX-M | KADAMM GNSS-RX-B1 | KADAMM GNSS-RTK-RX-B1 | KADAMM GNSS-RTK-RX-B3 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1559–1610 МГц | 1559–1610 МГц | 1164–1290 и 1559–1610 МГц | 1164–1290 и 1559–1610 МГц |
| Масса | по исполнению (см. таблицу «Исполнения») | 150 г | 50 г | по исполнению (см. таблицу «Исполнения») |
| Страница | Эта модель | Открыть | Открыть | Открыть |
