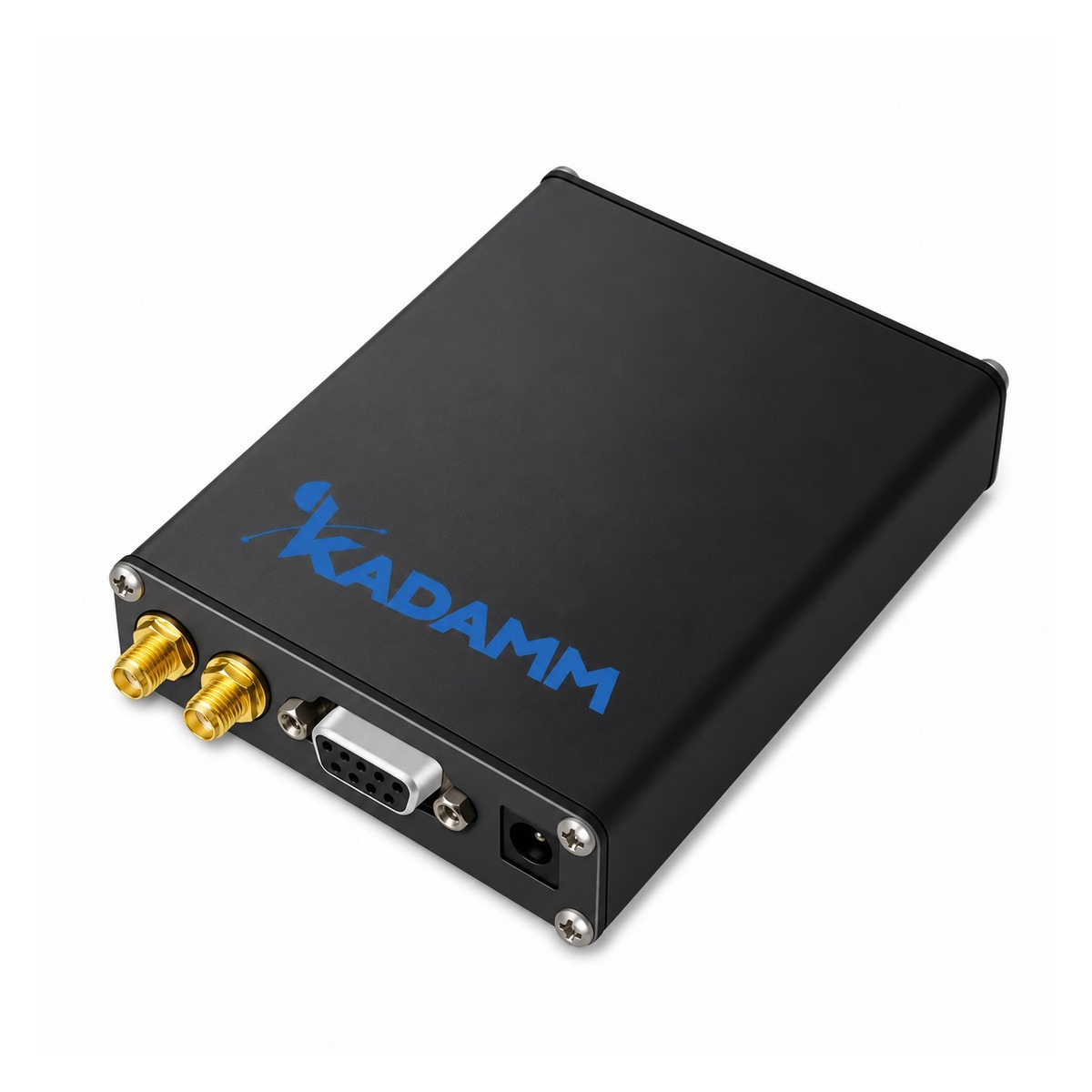

Приёмник ГНСС L1 в корпусе.
Что представляет собой приёмник
KADAMM GNSS-RX-B1 — приёмник ГНСС L1 в корпусе. Приёмник принимает сигналы навигационных спутников систем GPS, BeiDou, Galileo и вычисляет координаты, скорость и время. Внешнюю антенну подключают к входу приёмника.
Точность определения координат в автономном режиме — 2,0 м CEP; для навигации транспорта, трекеров и синхронизации времени этого достаточно.
Параметры: время до первого решения: холодный старт 27 с, горячий 1 с, с помощью (AGNSS) 1 с; частота обновления — 0,25–18 Гц (по умолчанию 1 Гц); точность метки времени 1PPS — 30 нс (СКО), 60 нс (99 %).
Подключение и данные: RS-232; NMEA 0183 (RMC, VTG, GGA, GSA, GSV, GLL). Формат NMEA 0183 понимают навигационные программы и контроллеры без доработки.
Питание — 3,6–5,5 В (типовое 5,0 В).
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM GNSS-RX-B1 и KADAMM GNSS-RX-M: число входов, разъёмы и способ крепления у моделей могут различаться.
- Полосы 1559–1610 МГц, у GNSS-RTK-RX-B1 — 1164–1290 и 1559–1610 МГц
- Тяжелее на 100 г (150 г и 50 г)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1559–1610 МГц, у GNSS-RTK-RX-B3 — 1164–1290 и 1559–1610 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GNSS-RX-B1 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сигналы | GPS L1 C/A, QZSS L1 C/A / L1S, BeiDou B1I / B1C, Galileo E1B/C, SBAS L1 C/A (WAAS, EGNOS, MSAS, GAGAN) |
| Чувствительность | слежение −166 дБм, повторный захват −160 дБм, холодный старт −148 дБм, горячий старт −160 дБм |
| Точность (автономная) | 2,0 м CEP |
| Точность скорости | 0,05 м/с |
| Точность курса в движении | 0,3° |
| Точность 1PPS | 30 нс (СКО), 60 нс (99 %) |
| Время до первого решения | холодный старт 27 с, горячий 1 с, с помощью (AGNSS) 1 с |
| Частота обновления | 0,25–18 Гц (по умолчанию 1 Гц) |
| Интерфейс | RS-232 |
| Скорость обмена | 4800–921600 бит/с, по умолчанию 38400 бит/с |
| Протоколы | NMEA 0183 (RMC, VTG, GGA, GSA, GSV, GLL) |
| Выход PPS | 0,25 Гц – 10 МГц (настраивается), по умолчанию 1 Гц, импульс 100 мс |
| Энергонезависимая память | есть: настройки сохраняются при отключении питания |
| Предельные условия | высота до 80 000 м, скорость до 500 м/с, ускорение до 4g |
| Питание | 3,6–5,5 В (типовое 5,0 В) |
| Ток потребления | 15 мА при 5,0 В |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | приёмник ГНСС L1 в корпусе для внешней антенны, выход RS-232 |
| Антенна | внешняя |
| Антенный вход | уточняйте у менеджера |
| Разъём | DB9 |
| Габариты | 104 × 76 × 22,8 мм |
| Масса | 150 г |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −40…+105 °C |
Стандарты
- NMEA 0183 — формат навигационных сообщений для приёмника.
Применение
ГНСС-приёмники применяют в навигации транспорта и мониторинге, на беспилотниках и роботах, в геодезии и точном земледелии, для синхронизации времени в сетях связи и энергетики.
Сети и службы в полосах GNSS-RX-B1:
Перед заказом KADAMM GNSS-RX-B1 сверьте с проектом:
- Частоты оборудования — внутри 1559–1610 МГц
- Климат площадки — в пределах −40…+85 °C
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-RX-B1 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — DB9.
- После затяжки соединения GNSS-RX-B1 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление GNSS-RX-B1 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-RX-B1 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-RX-B1 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-RX-B1 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-RX-B1 | KADAMM GNSS-RX-M | KADAMM GNSS-RTK-RX-B1 | KADAMM GNSS-RTK-RX-B3 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1559–1610 МГц | 1559–1610 МГц | 1164–1290 и 1559–1610 МГц | 1164–1290 и 1559–1610 МГц |
| Масса | 150 г | по исполнению (см. таблицу «Исполнения») | 50 г | по исполнению (см. таблицу «Исполнения») |
| Страница | Эта модель | Открыть | Открыть | Открыть |
