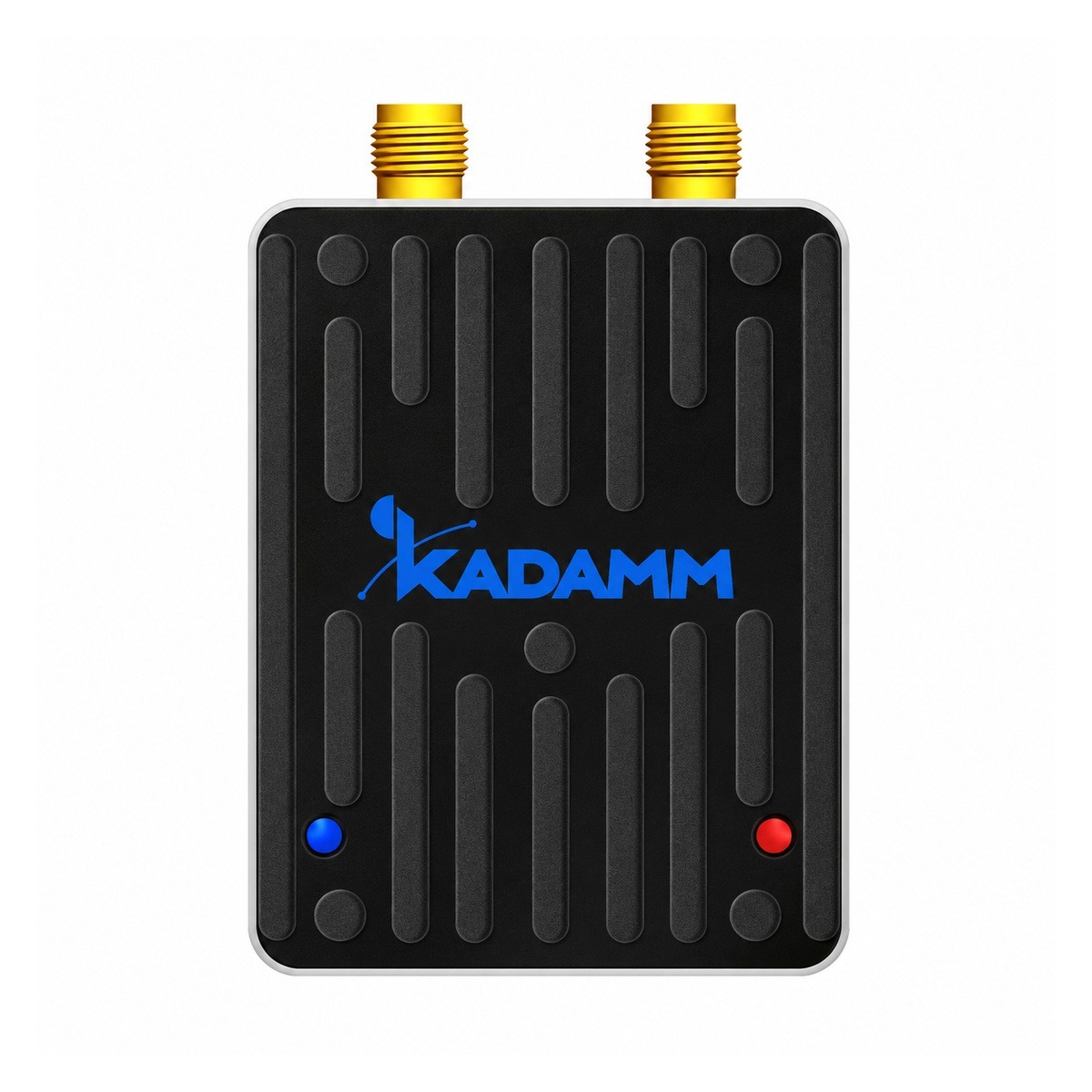

Двухантенные RTK-приёмники ГНСС L1 / L2 / L5 в компактном корпусе.
Что представляет собой приёмник
KADAMM GNSS-RTK-RX-B1 — двухантенные RTK-приёмники ГНСС L1 / L2 / L5 в компактном корпусе. Приёмник принимает сигналы навигационных спутников систем GPS, ГЛОНАСС, BeiDou, Galileo, QZSS и вычисляет координаты, скорость и время. Внешнюю антенну подключают к входу приёмника.
В режиме RTK приёмник получает поправки от базовой станции или сети по протоколу RTCM и использует фазу несущей: точность выходит на сантиметровый уровень — 0,8 см + 1 ppm в плане, 1,5 см + 1 ppm по высоте (СКО) против метров в автономном режиме (1,5 м в плане, 2,5 м по высоте (СКО)). Поэтому RTK-модули и приёмники применяют в геодезии, точном земледелии, на беспилотниках и строительной технике.
Двухантенный приёмник определяет не только положение, но и курс — направление линии между двумя антеннами (0,1–0,2°). Курс известен и на стоянке, без движения, и не зависит от магнитных помех, в отличие от компаса; чем длиннее база между антеннами, тем он точнее.
Параметры: число каналов — 1408; время до первого решения: KADAMM GNSS-RTK-RX-B2 — холодный старт менее 30 с; остальные исполнения — холодный старт менее 30 с, горячий менее 4 с; частота обновления — KADAMM GNSS-RTK-RX-B2 — двухантенный режим 20 Гц, сырые измерения 20 Гц; остальные исполнения — координаты и курс до 20 Гц (по умолчанию 1 Гц), сырые измерения до 20 Гц; точность метки времени 1PPS — 20 нс (СКО).
Подключение и данные: KADAMM GNSS-RTK-RX-B2 — NMEA 0183, собственный двоичный формат; поправки RTCM 3.x; остальные исполнения — NMEA 0183 (GGA, RMC, VTG, GSA, GSV, HEADINGA, THS), собственный двоичный формат; поправки RTCM 3.x. Формат NMEA 0183 понимают навигационные программы и контроллеры без доработки.
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM GNSS-RTK-RX-B1 и KADAMM GNSS-RTK-RX-B3: число входов, разъёмы и способ крепления у моделей могут различаться.
- Легче на 10 г (50 г и 60 г)
Между GNSS-RTK-RX-B1 и GNSS-RTK-RX-B7 решают габариты, масса и способ крепления на конкретной опоре.
- Тяжелее на 30 г (50 г и 20 г)
Между GNSS-RTK-RX-B1 и GNSS-RTK-RX-B8 решают габариты, масса и способ крепления на конкретной опоре.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GNSS-RTK-RX-B1 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сигналы | BeiDou B1I / B2I / B3I, GPS L1C/A / L2P(Y) / L2C / L5, ГЛОНАСС L1 / L2, Galileo E1 / E5a / E5b, QZSS L1 / L2 / L5, SBAS |
| Сигналы ведомой антенны | BeiDou B1I / B2I / B3I, GPS L1C/A / L2C, ГЛОНАСС L1 / L2, Galileo E1 / E5b, QZSS L1 / L2 |
| Каналы | 1408 |
| Точность RTK | 0,8 см + 1 ppm в плане, 1,5 см + 1 ppm по высоте (СКО) |
| Точность (автономная) | 1,5 м в плане, 2,5 м по высоте (СКО) |
| Точность DGNSS | KADAMM GNSS-RTK-RX-B2 — 0,4 м в плане, 0,8 м по высоте (СКО); остальные исполнения — 0,4 м + 1 ppm в плане, 0,8 м + 1 ppm по высоте (СКО) |
| Точность PPP | KADAMM GNSS-RTK-RX-B1 — 5 см в плане, 10 см по высоте (СКО); остальные исполнения — уточняйте у менеджера |
| Точность измерений | псевдодальность 10 см, фаза несущей 1 мм (СКО) |
| Точность скорости | 0,03 м/с (СКО) |
| Точность курса | по исполнению (см. таблицу «Исполнения») |
| Точность 1PPS | 20 нс (СКО) |
| Время до первого решения | KADAMM GNSS-RTK-RX-B2 — холодный старт менее 30 с; остальные исполнения — холодный старт менее 30 с, горячий менее 4 с |
| Инициализация RTK | менее 5 с (типовое), надёжность более 99,9 % |
| Частота обновления | KADAMM GNSS-RTK-RX-B2 — двухантенный режим 20 Гц, сырые измерения 20 Гц; остальные исполнения — координаты и курс до 20 Гц (по умолчанию 1 Гц), сырые измерения до 20 Гц |
| Интерфейс | по исполнению (см. таблицу «Исполнения») |
| Скорость обмена | 115200 бит/с |
| Протоколы | KADAMM GNSS-RTK-RX-B2 — NMEA 0183, собственный двоичный формат; поправки RTCM 3.x; остальные исполнения — NMEA 0183 (GGA, RMC, VTG, GSA, GSV, HEADINGA, THS), собственный двоичный формат; поправки RTCM 3.x |
| Компас | KADAMM GNSS-RTK-RX-B1 — встроенный электронный компас (магнитометр); остальные исполнения — нет |
| Предельные условия | KADAMM GNSS-RTK-RX-B2 — высота до 50 000 м, скорость до 500 м/с, ускорение до 4g; остальные исполнения — уточняйте у менеджера |
| Питание | по исполнению (см. таблицу «Исполнения») |
| Ток потребления | по исполнению (см. таблицу «Исполнения») |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | двухантенный RTK-приёмник ГНСС в корпусе, входы двух внешних антенн |
| Антенный вход | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Масса | 50 г |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −40…+105 °C |
Исполнения
| Артикул | Курс | Интерфейс | Питание | Разъёмы | Габариты, масса |
|---|---|---|---|---|---|
| KADAMM GNSS-RTK-RX-B1 | 0,1° при базе антенн 1 м (СКО) | UART; USB Type-C — настройка | 3,6–6,0 В (рекомендуется 5,0 В), 200 мА при 5 В | два 6-контактных и один 4-контактный, шаг 1,25 мм, с защёлкой; USB Type-C; антенна: 2 × SMA (розетка): основная и ведомая антенна | 43,1 × 37,1 × 14,2 мм, 50 г |

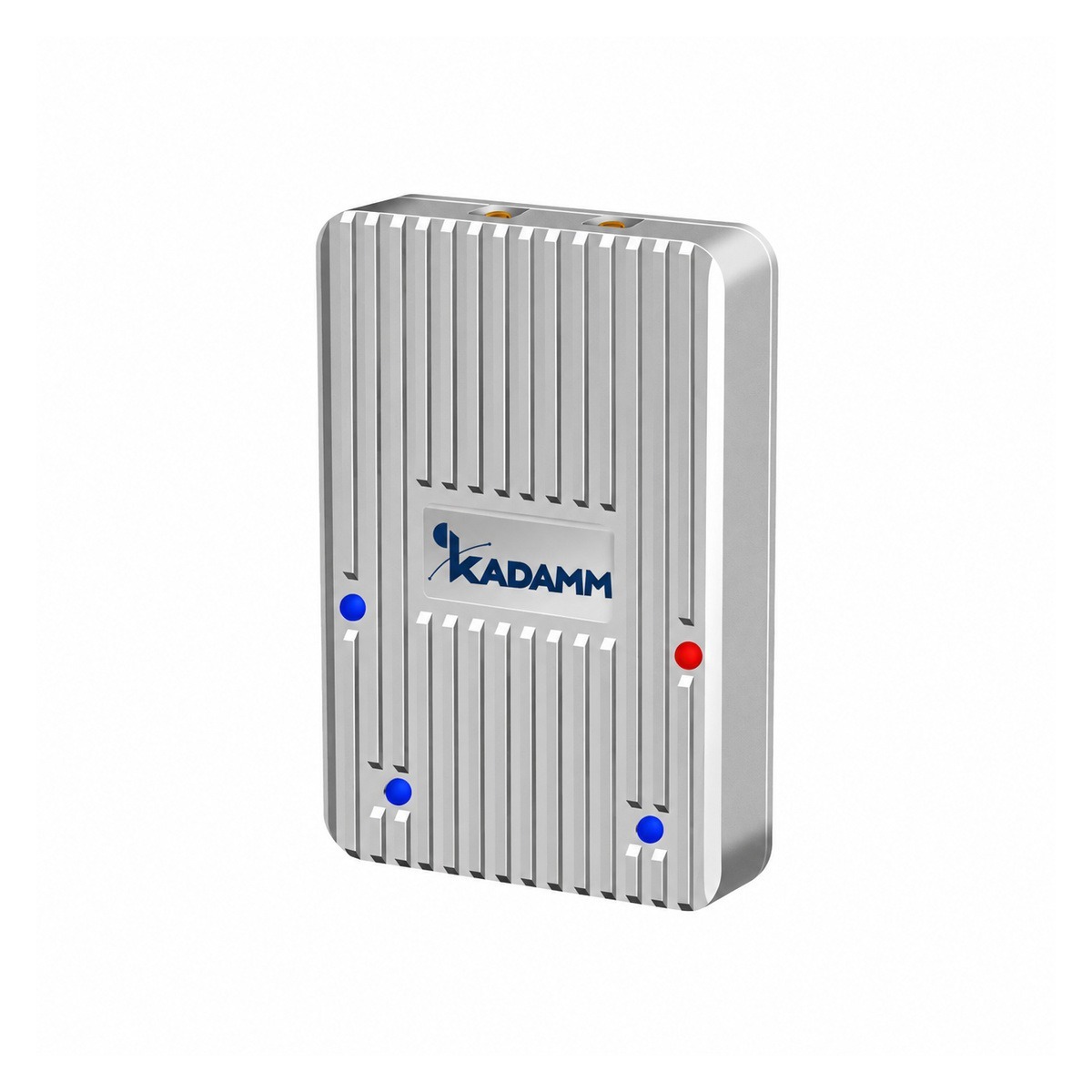

| KADAMM GNSS-RTK-RX-B2 | 0,2° при базе антенн 1 м (СКО) | UART | 5–14 В (типовое 12 В), 350 мА | 6-контактный и 5-контактный, шаг 1,25 мм, с защёлкой; антенна: две антенны (основная и ведомая), тип разъёмов — уточняйте у менеджера | 61,1 × 41,1 × 11,85 мм, 50 г |
Стандарты
- NMEA 0183 — формат навигационных сообщений для приёмника.
- RTCM SC-104 (RTCM 3.x) — документ, на который ссылается техническое описание GNSS-RTK-RX-B1.
Применение
ГНСС-приёмники применяют в навигации транспорта и мониторинге, на беспилотниках и роботах, в геодезии и точном земледелии, для синхронизации времени в сетях связи и энергетики.
Сети и службы в полосах GNSS-RTK-RX-B1:
Перед заказом KADAMM GNSS-RTK-RX-B1 сверьте с проектом:
- Частоты оборудования — внутри 1164–1290 и 1559–1610 МГц
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-RTK-RX-B1 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Уличные соединения GNSS-RTK-RX-B1 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GNSS-RTK-RX-B1 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-RTK-RX-B1 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-RTK-RX-B1 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-RTK-RX-B1 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-RTK-RX-B1 | KADAMM GNSS-RTK-RX-B3 | KADAMM GNSS-RTK-RX-B7 | KADAMM GNSS-RTK-RX-B8 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1164–1290 и 1559–1610 МГц | 1164–1290 и 1559–1610 МГц | 1164–1290 и 1559–1610 МГц | 1164–1290 и 1559–1610 МГц |
| Масса | 50 г | по исполнению (см. таблицу «Исполнения») | 60 г | 20 г |
| Страница | Эта модель | Открыть | Открыть | Открыть |
