Компактный RTK-приёмник ГНСС L1 / L2.
Что представляет собой приёмник

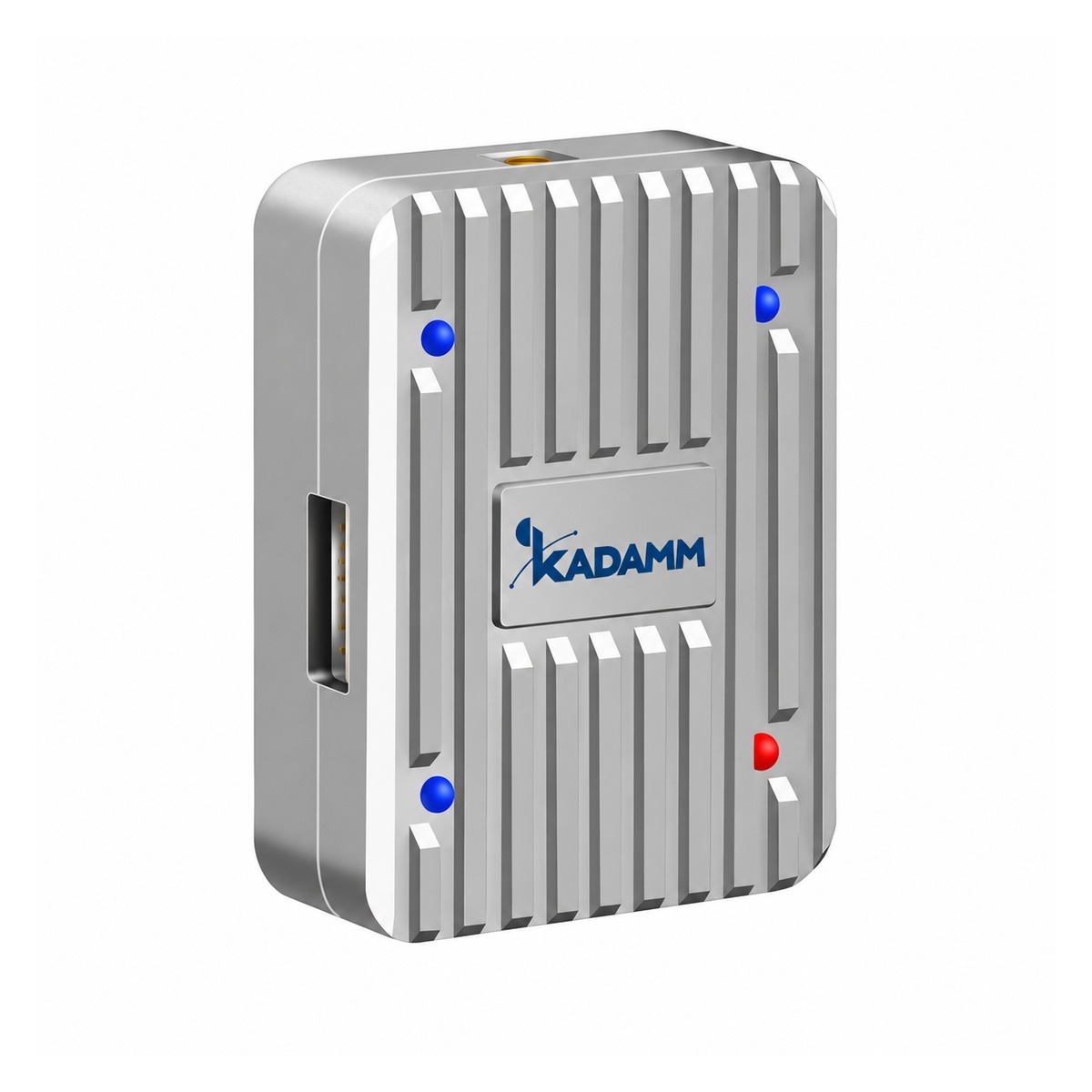

KADAMM GNSS-RTK-RX-B8 — компактный RTK-приёмник ГНСС L1 / L2. Приёмник принимает сигналы навигационных спутников систем GPS, ГЛОНАСС, BeiDou, Galileo, QZSS и вычисляет координаты, скорость и время. Внешнюю антенну подключают к входу приёмника.
В режиме RTK приёмник получает поправки от базовой станции или сети по протоколу RTCM и использует фазу несущей: точность выходит на сантиметровый уровень — 0,01 м + 1 ppm CEP в плане и по высоте против метров в автономном режиме (1,5 м CEP в плане и по высоте). Поэтому RTK-модули и приёмники применяют в геодезии, точном земледелии, на беспилотниках и строительной технике.
Параметры: число каналов — 184 канала поиска; время до первого решения: холодный старт 24 с, горячий 2 с, повторный захват 2 с; частота обновления — 0,25–20 Гц (по умолчанию 1 Гц); точность метки времени 1PPS — 30 нс (СКО), 60 нс (99 %).
Подключение и данные: UART, уровни TTL или RS-232 (по умолчанию TTL); USB Type-C; NMEA 0183 (RMC, VTG, GGA, GSA, GSV, GLL), UBX, RTCM 3.3; вывод фазы несущей (сырые измерения). Формат NMEA 0183 понимают навигационные программы и контроллеры без доработки.
Питание — 3,6–6,0 В (типовое 5,0 В).
Чем отличается от похожих моделей KADAMM
- Легче на 30 г (20 г и 50 г)
Между GNSS-RTK-RX-B8 и GNSS-RTK-RX-B1 решают габариты, масса и способ крепления на конкретной опоре.
Сравните таблицы характеристик KADAMM GNSS-RTK-RX-B8 и KADAMM GNSS-RTK-RX-B3: число входов, разъёмы и способ крепления у моделей могут различаться.
- Легче на 40 г (20 г и 60 г)
Между GNSS-RTK-RX-B8 и GNSS-RTK-RX-B7 решают габариты, масса и способ крепления на конкретной опоре.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GNSS-RTK-RX-B8 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сигналы | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2, Galileo E1 / E5b, QZSS L1 / L2 |
| Каналы | 184 канала поиска |
| Чувствительность | слежение −167 дБм, повторный захват −160 дБм, холодный старт −148 дБм, горячий старт −157 дБм |
| Точность RTK | 0,01 м + 1 ppm CEP в плане и по высоте |
| Точность (автономная) | 1,5 м CEP в плане и по высоте |
| Точность скорости | 0,05 м/с |
| Точность курса | 0,4° при базе антенн 1 м; в движении 0,3° |
| Точность 1PPS | 30 нс (СКО), 60 нс (99 %) |
| Время до первого решения | холодный старт 24 с, горячий 2 с, повторный захват 2 с |
| Инициализация RTK | до 10 с |
| Частота обновления | 0,25–20 Гц (по умолчанию 1 Гц) |
| Интерфейс | UART, уровни TTL или RS-232 (по умолчанию TTL); USB Type-C |
| Скорость обмена | 4800–921600 бит/с, по умолчанию 38400 бит/с |
| Протоколы | NMEA 0183 (RMC, VTG, GGA, GSA, GSV, GLL), UBX, RTCM 3.3; вывод фазы несущей (сырые измерения) |
| Выход PPS | 0,25 Гц – 10 МГц (настраивается), по умолчанию 1 Гц, импульс 100 мс |
| Энергонезависимая память | 4 Мбайт: настройки сохраняются при отключении питания |
| Компас | встроенный электронный компас (магнитометр) |
| Предельные условия | высота до 50 000 м, скорость до 500 м/с, ускорение до 4g |
| Питание | 3,6–6,0 В (типовое 5,0 В) |
| Ток потребления | 80 мА при 5,0 В |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | компактный RTK-приёмник ГНСС для внешней антенны |
| Антенный вход | уточняйте у менеджера |
| Разъём | 6-контактный и 4-контактный, шаг 1,25 мм, с защёлкой; USB Type-C |
| Габариты | 38 × 28 × 12,1 мм |
| Масса | 20 г |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −40…+105 °C |
Стандарты
- NMEA 0183 — формат навигационных сообщений для приёмника.
- RTCM SC-104 (RTCM 3.x) — документ, на который ссылается техническое описание GNSS-RTK-RX-B8.
Применение
ГНСС-приёмники применяют в навигации транспорта и мониторинге, на беспилотниках и роботах, в геодезии и точном земледелии, для синхронизации времени в сетях связи и энергетики.
Сети и службы в полосах GNSS-RTK-RX-B8:
Перед заказом KADAMM GNSS-RTK-RX-B8 сверьте с проектом:
- Частоты оборудования — внутри 1164–1290 и 1559–1610 МГц
- Климат площадки — в пределах −40…+85 °C
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-RTK-RX-B8 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — 6-контактный и 4-контактный, шаг 1,25 мм, с защёлкой; USB Type-C.
- Уличные соединения GNSS-RTK-RX-B8 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GNSS-RTK-RX-B8 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-RTK-RX-B8 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-RTK-RX-B8 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-RTK-RX-B8 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
