Многочастотная антенна ГНСС L1/L2/L5 на магните: GPS, ГЛОНАСС, BeiDou, Galileo, МШУ 28 дБ.
Что представляет собой антенна

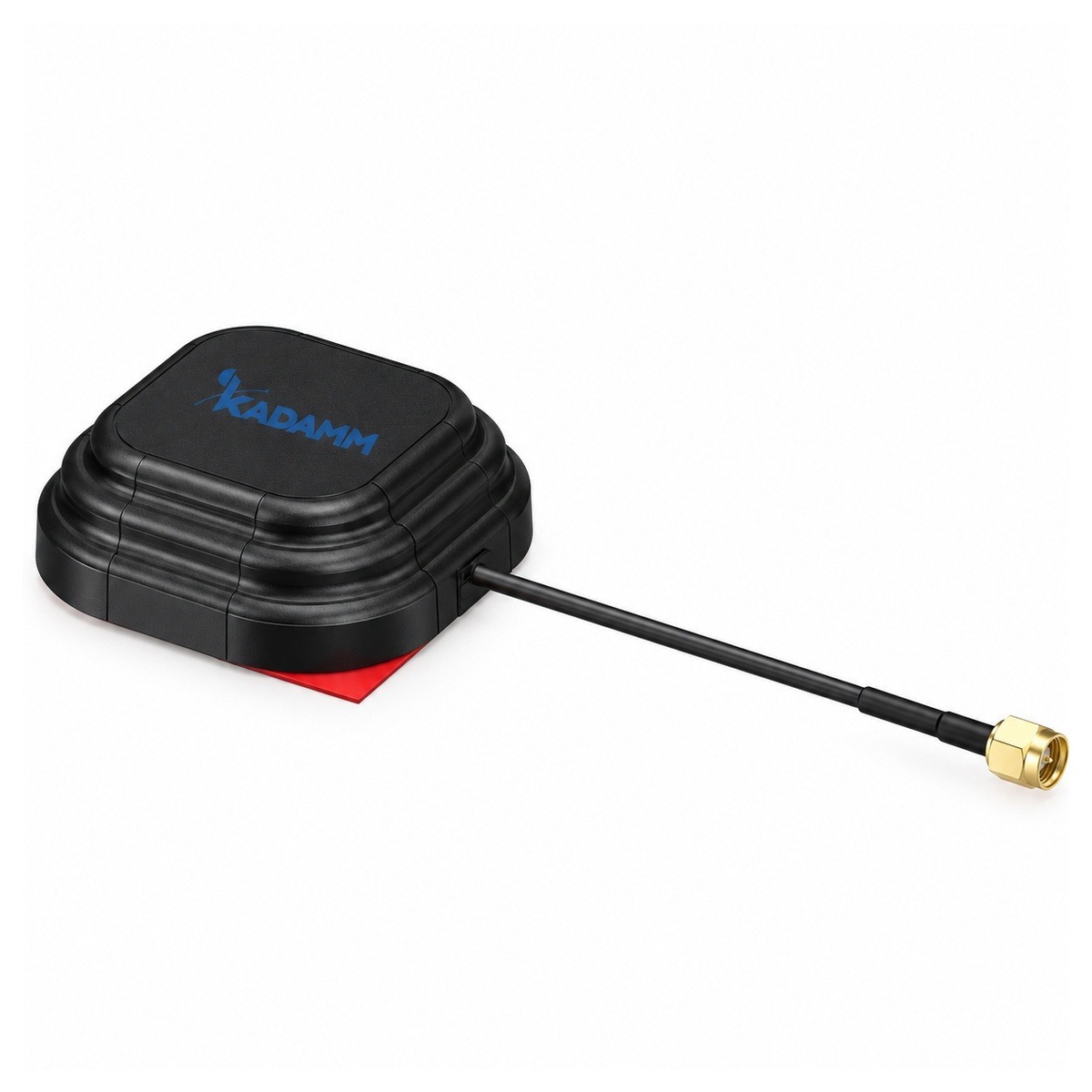

KADAMM GNSS-RTK-L125-28M — многочастотная антенна ГНСС L1/L2/L5 на магните для систем GPS, ГЛОНАСС, BeiDou, Galileo. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна принимает GPS, ГЛОНАСС, BeiDou, Galileo. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости; осевое отношение ≤ 3 дБ — чем ближе к 0 дБ, тем чище круговая поляризация.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 28 дБ, коэффициент шума ≤ 1,5 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 3–12 В — подаётся по центральной жиле того же кабеля от приёмника, ток потребления ≤ 50 мА. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Антенна многочастотная: кроме L1 она принимает вторую полосу (L2, L5 или аналоги других систем). По разнице задержек на двух частотах приёмник исключает ионосферную ошибку и быстрее фиксирует решение RTK — это нужно в геодезии, точном земледелии и управлении техникой.
Конструкция и условия работы: размеры 71 × 70,5 × 25 мм; крепление: магнит или клей; степень защиты IP66; рабочая температура −40…+85 °C.
Разъём — SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Системы излучателей
| Массив | Диапазон | Усиление |
|---|---|---|
| Система 1 | Антенный элемент | ≥ 3 дБic |
| Система 2 | Малошумящий усилитель | 28 ± 2 дБ |
Всего у GNSS-RTK-L125-28M — 2 системы излучателей.
Чем отличается от похожих моделей KADAMM
- Полосы 1176,45–1278,75 и 1561,1–1602 МГц, у GNSS-RTK-EQ — 1164–1300 и 1559–1610 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 1176,45–1278,75 и 1561,1–1602 МГц, у GNSS-RTK-M — 1164–1300 и 1559–1610 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 1176,45–1278,75 и 1561,1–1602 МГц, у GNSS-RTK-Q — 1164–1300 и 1559–1610 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Полосы 1176,45–1278,75 и 1561,1–1602 МГц, 0 портов, поляризация круговая правая (круговая правая); к каждой системе подключают свой радиомодуль.
Усиление встроенного усилителя GNSS-RTK-L125-28M; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GNSS-RTK-L125-28M с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: магнит или клей.
Как читать характеристики
Электрические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Частоты | 1176,45–1278,75 МГц (GPS L2 / L5, ГЛОНАСС G2 / G3, BeiDou B2 / B3, Galileo E5a / E5b); 1561,098–1602 МГц (BeiDou B1, GPS L1, Galileo E1, ГЛОНАСС G1) |
| Коэффициент усиления | ≥ 3 дБic |
| Поляризация | круговая правая (круговая правая) |
| КСВН антенного элемента | ≤ 2,0 |
| Осевое отношение | ≤ 3 дБ |
| Сектор обзора по азимуту | 360° |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление МШУ | 28 ± 2 дБ |
| Коэффициент шума | ≤ 1,5 дБ |
| Питание | 3–12 В DC |
| Потребляемый ток | ≤ 50 мА |
| КСВН выхода | ≤ 2,0 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты корпуса | 71 × 70,5 × 25 мм |
| Кабель | RG174, 3 м |
| Разъём | SMA, вилка прямая |
| Крепление | магнит или клей |
| Степень защиты | IP66 |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-RTK-L125-28M в таблицах выше.
- IEC 60529 — документ, на который ссылается техническое описание GNSS-RTK-L125-28M.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-RTK-L125-28M перекрывает эти потери: сигнал на входе приёмника остаётся на 28 − 6 = 22 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Перед заказом KADAMM GNSS-RTK-L125-28M сверьте с проектом:
- Частоты оборудования — внутри 1176,45–1278,75 и 1561,1–1602 МГц
- Опора и крепление — магнит или клей
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление GNSS-RTK-L125-28M — магнит или клей.
- GNSS-RTK-L125-28M ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — SMA, вилка прямая.
- После затяжки соединения GNSS-RTK-L125-28M на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление GNSS-RTK-L125-28M включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-RTK-L125-28M и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-RTK-L125-28M и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-RTK-L125-28M пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-RTK-L125-28M | KADAMM GNSS-RTK-EQ | KADAMM GNSS-RTK-M | KADAMM GNSS-RTK-Q |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1176,45–1278,75 и 1561,1–1602 МГц | 1164–1300 и 1559–1610 МГц | 1164–1300 и 1559–1610 МГц | 1164–1300 и 1559–1610 МГц |
| Усиление | 28 дБ | 28–38 дБ | 28–38 дБ | 28–37 дБ |
| Поляризация | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Габариты | — | — | — | по исполнению |
| Масса | — | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | 7–15 г |
| Страница | Эта модель | Открыть | Открыть | Открыть |
