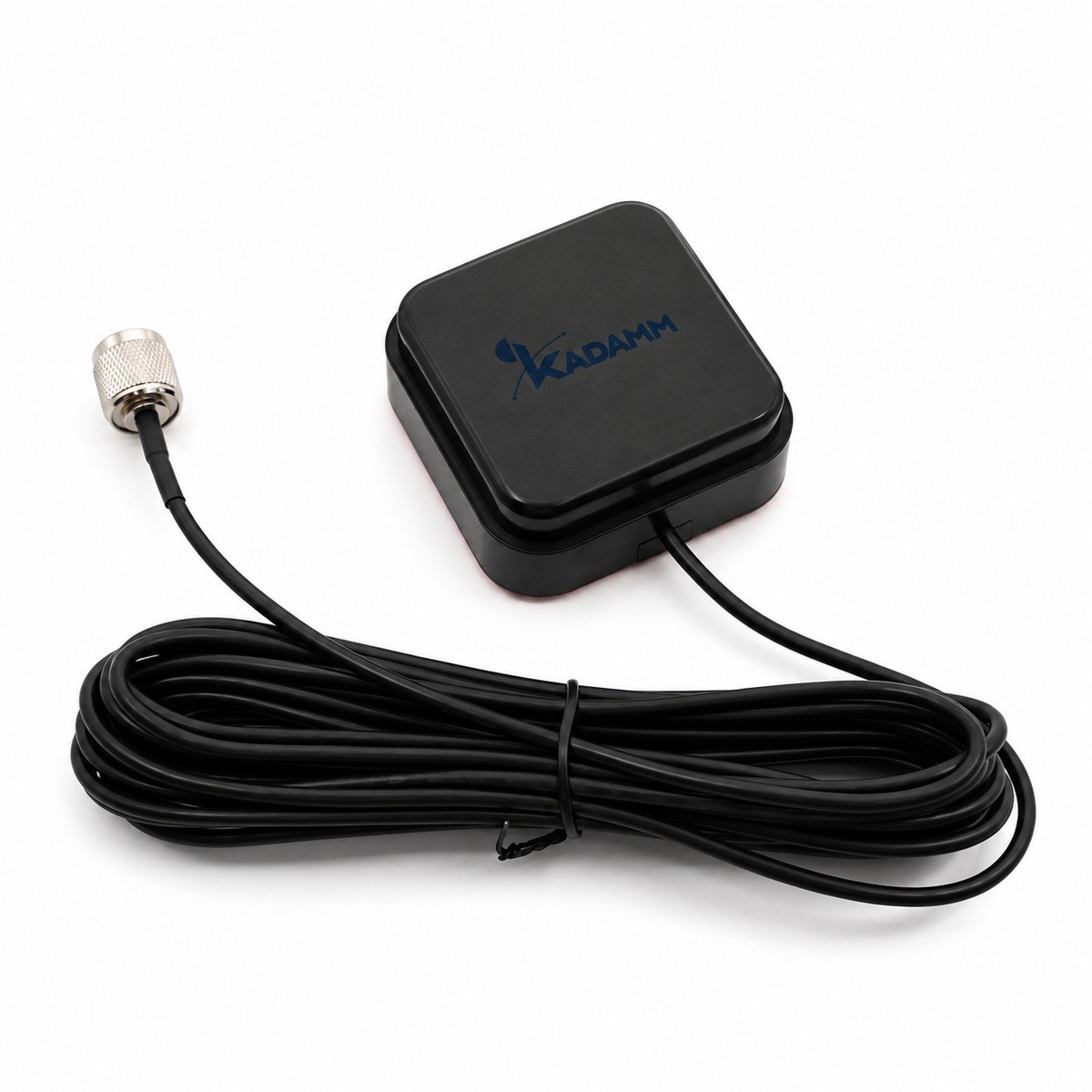

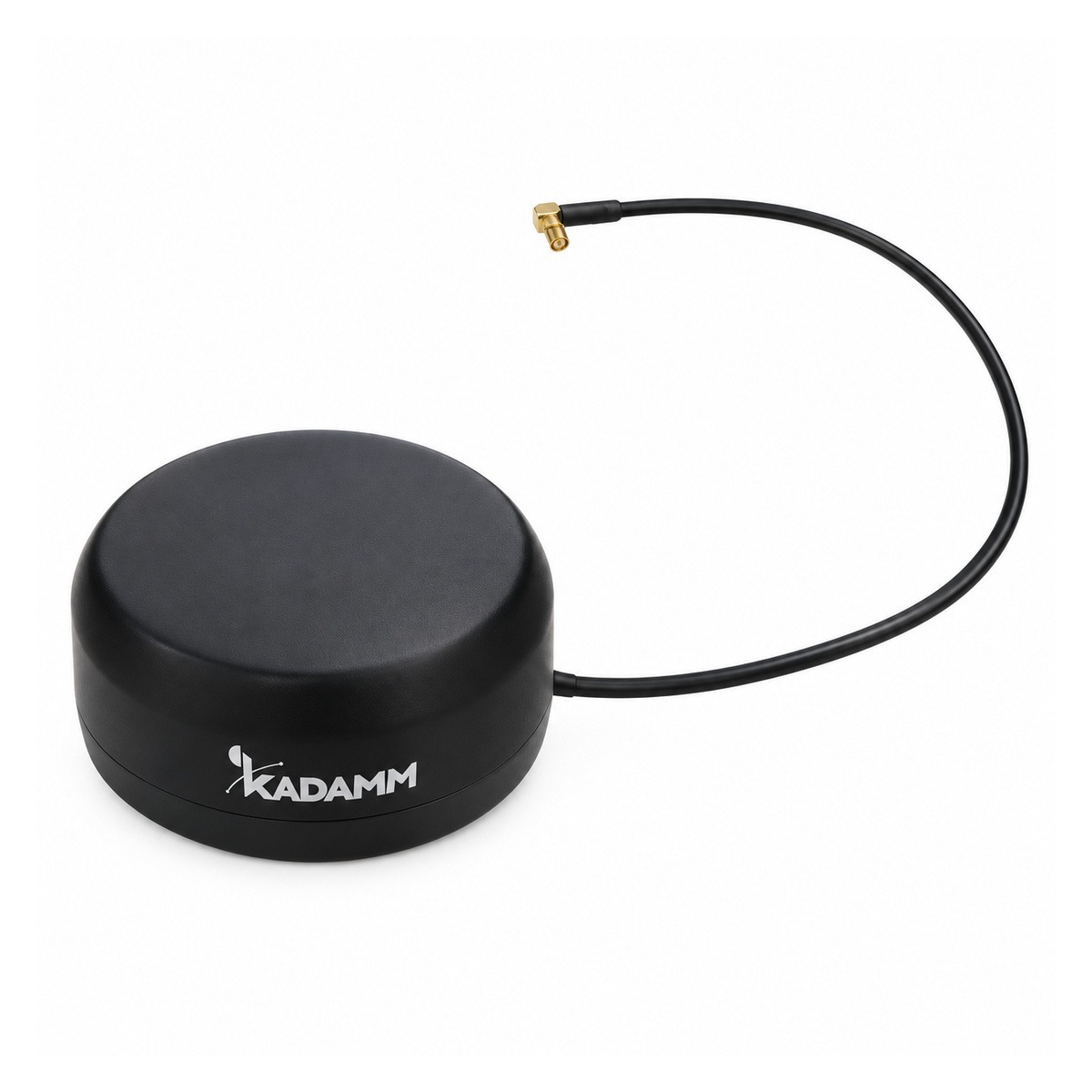

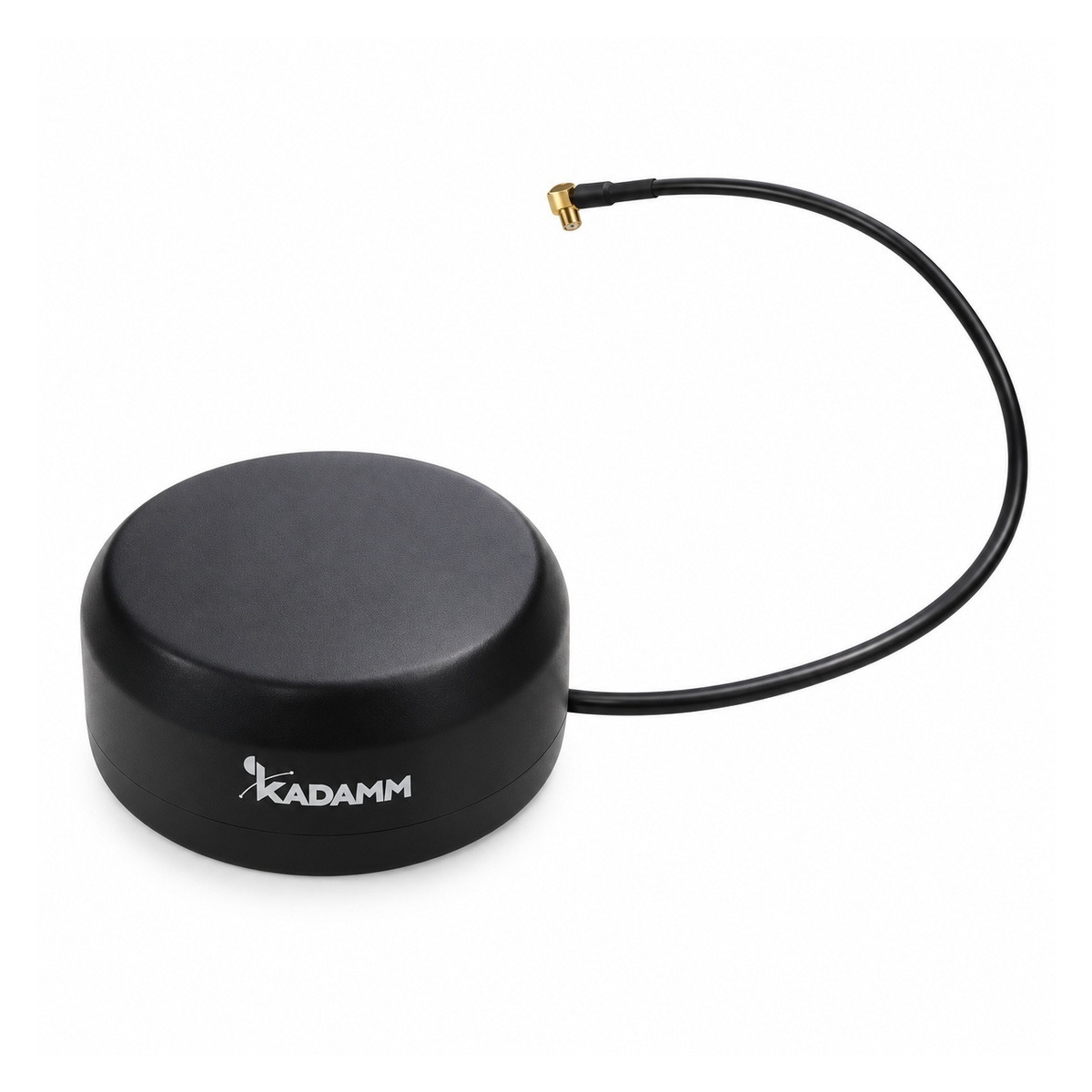

KADAMM GNSS-RTK-M — наружные многочастотные антенны ГНСС с кабелем, на магните или клее, МШУ 28–38 дБ

KADAMM GNSS-RTK-M — наружные многочастотные антенны ГНСС для систем GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.

Антенна принимает GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.

Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.

Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 28–38 дБ, коэффициент шума ≤ 2 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.

Питание МШУ — 3–12 В — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.

Важная для высокоточных работ характеристика — стабильность фазового центра (± 2 мм): приёмник RTK измеряет фазу несущей, и смещение фазового центра на миллиметры прямо уходит в координату.

Разъём — SMA, TNC, FAKRA, MCX. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-RTK-M в таблицах выше.
• IEC 61169-15 — документ, на который ссылается техническое описание GNSS-RTK-M.
• IEC 61169-17 — документ, на который ссылается техническое описание GNSS-RTK-M.

1. Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
2. Усиление усилителя GNSS-RTK-M перекрывает эти потери: сигнал на входе приёмника остаётся на 28 − 6 = 22 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.

Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.

Сети и службы в полосах GNSS-RTK-M:

Перед заказом KADAMM GNSS-RTK-M сверьте с проектом:

• Частоты оборудования — внутри 1164–1300 и 1559–1610 МГц

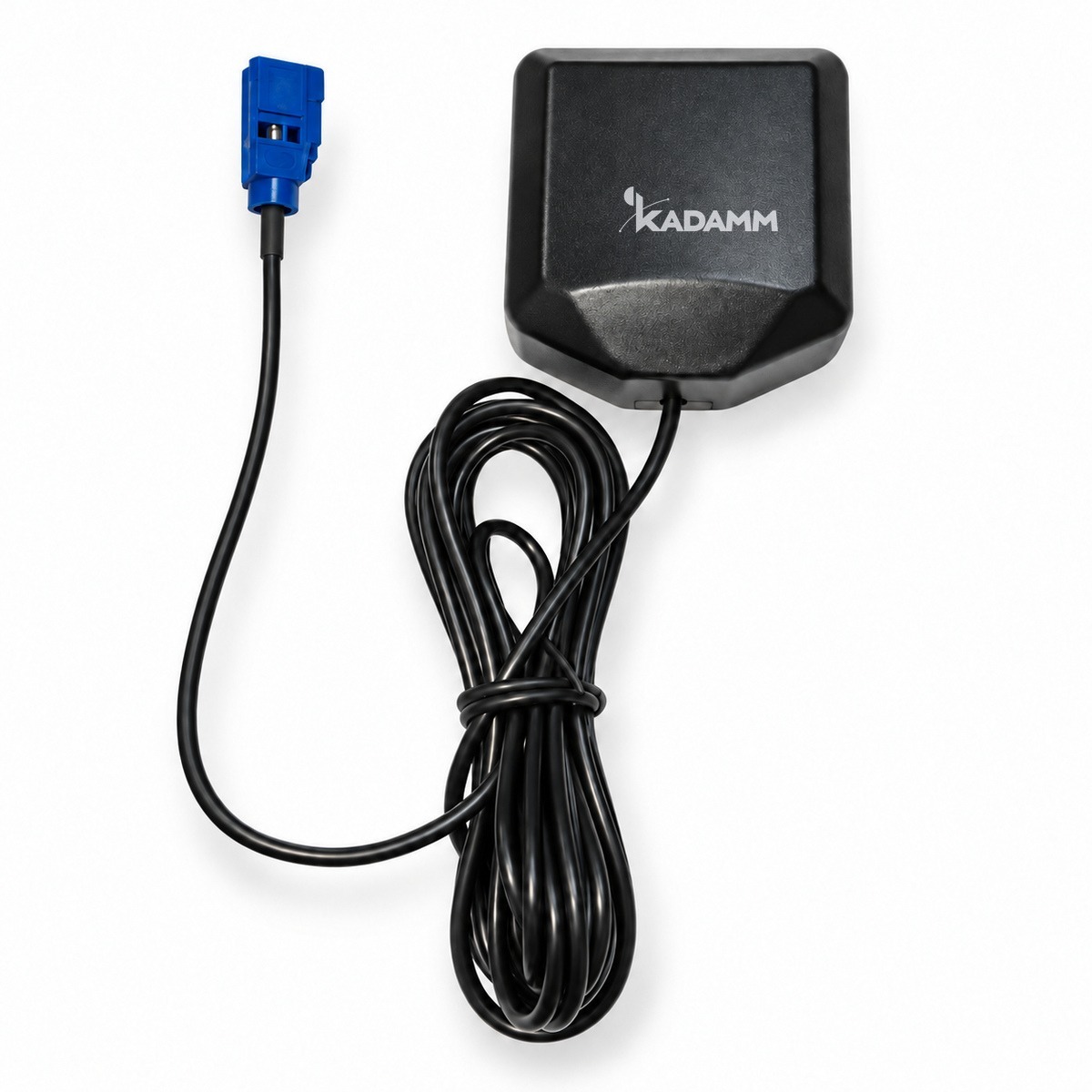

• Климат площадки — в пределах −40…+85 °C; KADAMM GNSS-RTK-L125-36F — −44…+85 °C

• GNSS-RTK-M ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
• Разъёмы — по исполнению (см. таблицу «Исполнения»).
• Разъёмы GNSS-RTK-M на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление GNSS-RTK-M включают в контур заземления и молниезащиты опоры по проекту.
