Встраиваемые многочастотные антенны ГНСС на квадратной плате: GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC, МШУ 28–40 дБ.
Что представляет собой антенна

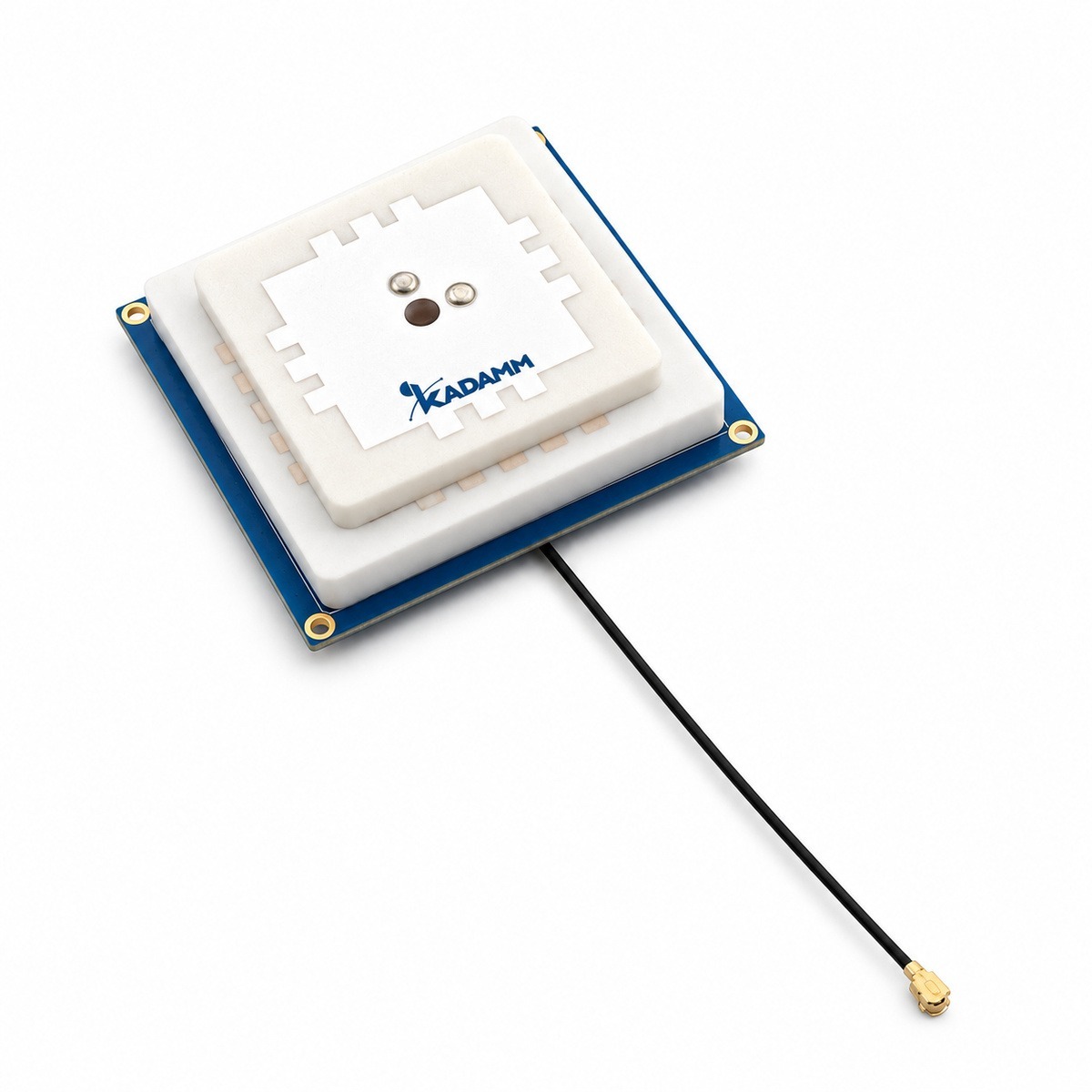

KADAMM GNSS-RTK-EQ — встраиваемые многочастотные антенны ГНСС на квадратной плате для систем GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна принимает GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 28–40 дБ, коэффициент шума менее 2 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 3–12 В — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Разъём — IPEX, U.FL, MMCX, MCX, SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM GNSS-RTK-EQ и KADAMM GNSS-RTK-M: число входов, разъёмы и способ крепления у моделей могут различаться.
Сравните таблицы характеристик KADAMM GNSS-RTK-EQ и KADAMM GNSS-RTK-Q: число входов, разъёмы и способ крепления у моделей могут различаться.
- Полосы 1164–1300 и 1559–1610 МГц, у GNSS-RTK-L12-28M — 1164–1290 и 1559–1610 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GNSS-RTK-EQ с запасом по краям.
Усиление встроенного усилителя GNSS-RTK-EQ; сверяйте его с допустимым уровнем на входе приёмника.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Принимаемые сигналы | по исполнению (см. таблицу «Исполнения») |
| Усиление МШУ | 28–38 дБ |
| Коэффициент шума | менее 2 дБ |
| Поляризация | круговая правая (круговая правая) |
| Погрешность фазового центра | GNSS-RTK-L12-38E, GNSS-RTK-L12-38E6, GNSS-RTK-L125-28E, GNSS-RTK-L125-28E2 — ± 2 мм; остальные исполнения — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | встраиваемая антенна ГНСС на квадратной плате (антенный элемент и МШУ) |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Масса | по исполнению (см. таблицу «Исполнения») |
Исполнения
| Артикул | Сигналы | Усиление антенны | МШУ, шум | Питание, ток | Разъём, кабель | Габариты, масса | Крепление, защита |
|---|---|---|---|---|---|---|---|
| KADAMM GNSS-RTK-L12-28E | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | IPEX (U.FL); RG1.13, 10 см | 56 × 56 × 16,8 мм, 95 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-38E | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 38 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 50 мА | MMCX, вилка угловая; RG316, 20 см | 60 × 60 × 18,3 мм, 122 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-38E2 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 38 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | IPEX (U.FL); RG1.13, 10 см | 56 × 56 × 14,8 мм, 96 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-38E3 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 38 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | IPEX (U.FL); RG1.13, 10 см | 56 × 56 × 16,8 мм, 100 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-38E4 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 38 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | IPEX (U.FL); RG1.13, 20 см | 56 × 56 × 14,8 мм, 98 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-38E5 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 38 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | IPEX (U.FL); RG1.13, 20 см | 56 × 56 × 16,8 мм, 100 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-38E6 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 38 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 50 мА | IPEX (U.FL); RG1.13, 10 см | 60 × 60 × 18,3 мм, 120 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-38E8 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 38 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | MCX, вилка угловая; RG316, 20 см | 56 × 56 × 14,8 мм, 100 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-28E | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS, QZSS, NavIC (IRNSS) L5 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 50 мА | SMA, вилка; RG316, 20 см | 60 × 60 × 18,3 мм, 122 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-28E2 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS, QZSS, NavIC (IRNSS) L5 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 50 мА | SMA, вилка угловая; RG316, 20 см | 60 × 60 × 18,3 мм, 122 г | встраивание в корпус |

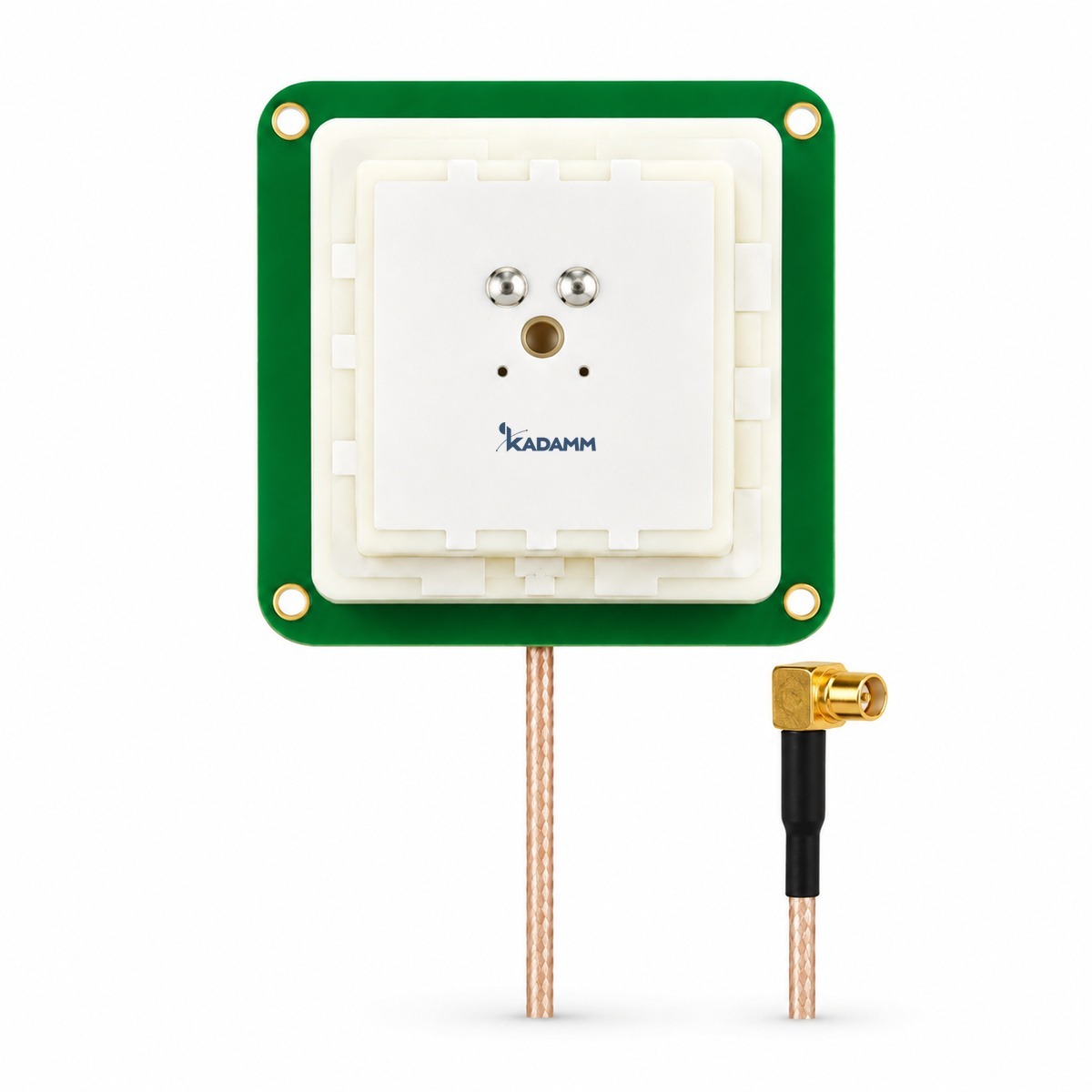

| KADAMM GNSS-RTK-L12-35E3 | GPS L1 / L2, ГЛОНАСС G1 / G2, Galileo E1 / E5b, BeiDou B1 / B2, QZSS L1, SBAS L1 (1197–1287 / 1559–1606 МГц) | ≤ 5,0 дБи (пиковое); осевое отношение ≤ 1,5 дБ | 35 ± 3 дБ, шум ≤ 1,8 дБ | 3,0–12 В DC, ≤ 45 мА | SMA (другие — по заказу) | 55 × 55 × 15 мм | встраивание в корпус |

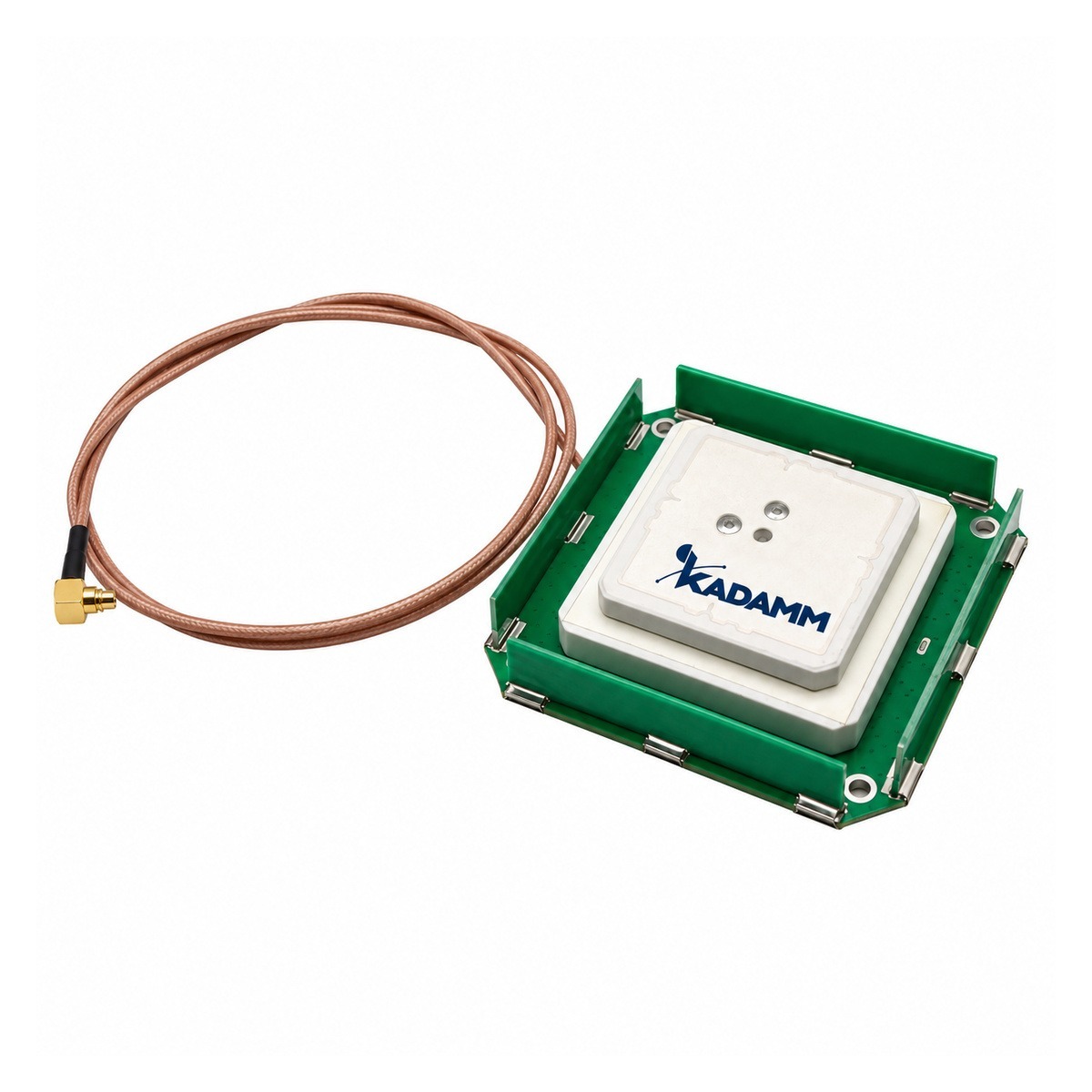

| KADAMM GNSS-RTK-L125-33E | GPS L1 / L2 / L5, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5a / E5b / E6, BeiDou B1 / B2 / B3, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, SBAS L1 / L5, L-Band | 4 дБи (1166–1278 / 1520–1610 МГц), 3 дБи (L-Band); осевое отношение ≤ 3 дБ | 33 ± 2 дБ, шум ≤ 2 дБ | 3–5 В DC (опционально до 12 В), ≤ 50 мА | MMCX, вилка угловая | 64 × 64 × 13,4 мм, ≤ 90 г | встраивание в корпус, винты; −40…+85 °C |

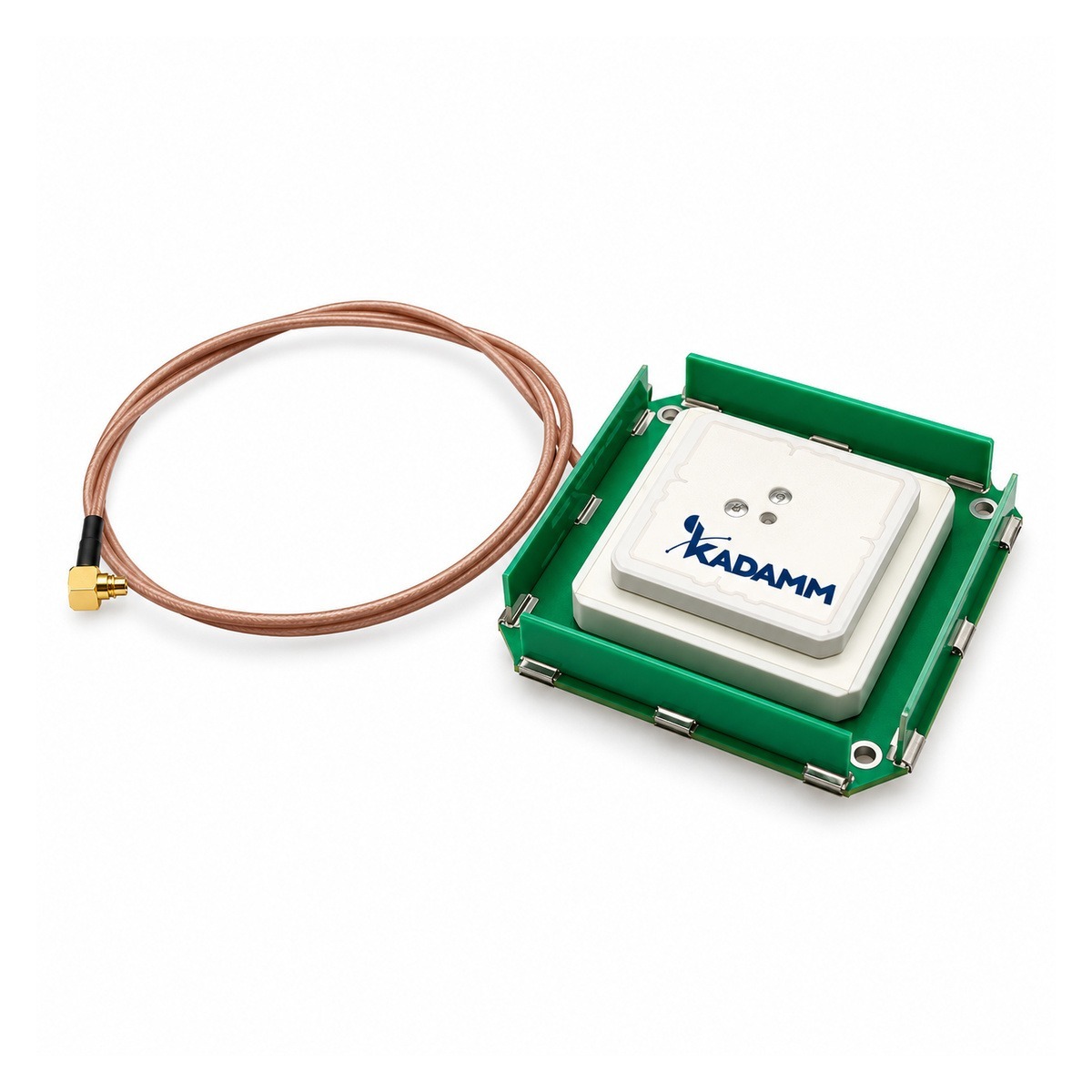

| KADAMM GNSS-RTK-L12-33E5 | GPS L1 / L2, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5b, BeiDou B1I / B1C / B2b | 4 дБи (1166–1278 / 1520–1610 МГц); осевое отношение ≤ 3 дБ | 33 ± 2 дБ, шум ≤ 2 дБ | 3–12 В DC, ≤ 50 мА | MMCX, вилка угловая | 64 × 64 × 13,4 мм, ≤ 90 г | встраивание в корпус; −40…+85 °C |

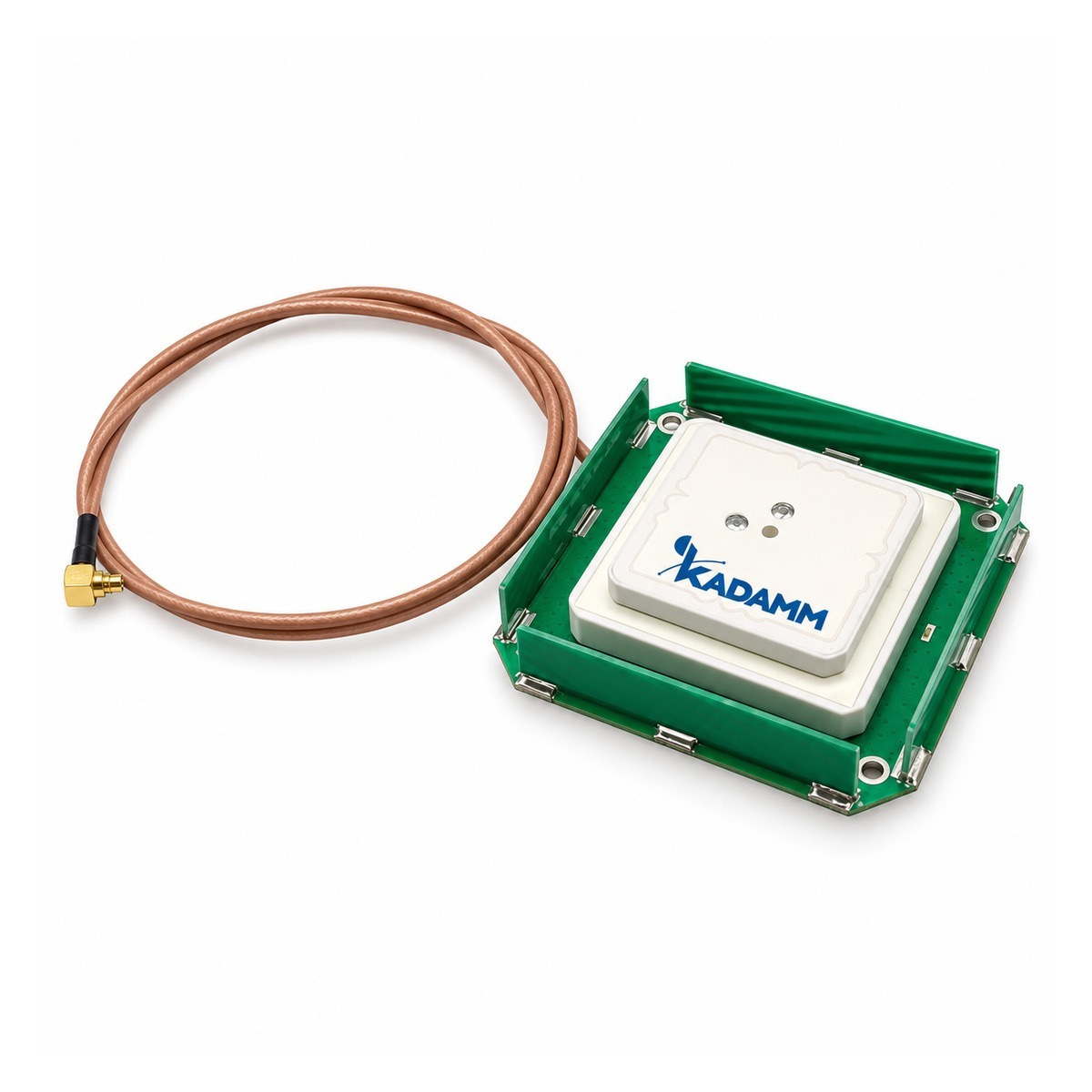

| KADAMM GNSS-RTK-L15-33E2 | GPS L1 / L5, ГЛОНАСС L1, Galileo E1 / E5a, BeiDou B1I / B1C / B2a | 4 дБи (1166–1278 / 1520–1610 МГц); осевое отношение ≤ 3 дБ | 33 ± 2 дБ, шум ≤ 2 дБ | 3–12 В DC, ≤ 50 мА | MMCX, вилка угловая | 64 × 64 × 13,4 мм, ≤ 90 г | встраивание в корпус; −40…+85 °C |

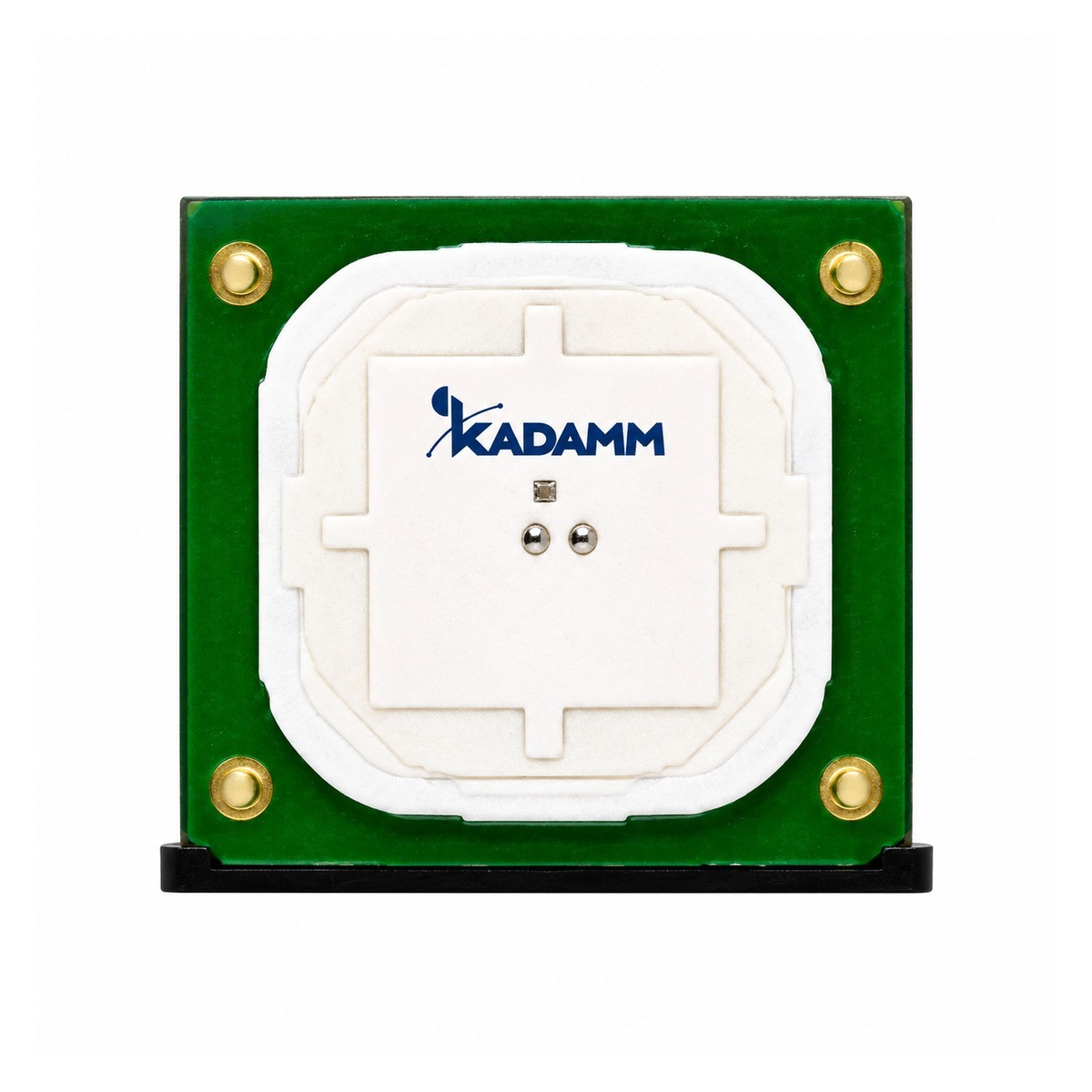

| KADAMM GNSS-RTK-L12-40E8 | GPS L1 / L2, ГЛОНАСС L1 / L2 | 4 дБи (в зенит); осевое отношение менее 3 дБ | 40 ± 2 дБ, шум ≤ 2 дБ | 3,0–3,3 В DC, ≤ 35 мА | U.FL | 75 × 70 × 12,8 мм, ≤ 90 г | встраивание в корпус, винты; −40…+85 °C |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-RTK-EQ в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание GNSS-RTK-EQ.
- IEC 61169-36 — документ, на который ссылается техническое описание GNSS-RTK-EQ.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-RTK-EQ перекрывает эти потери: сигнал на входе приёмника остаётся на 28 − 6 = 22 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-RTK-EQ:
Перед заказом KADAMM GNSS-RTK-EQ сверьте с проектом:
- Частоты оборудования — внутри 1164–1300 и 1559–1610 МГц
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-RTK-EQ ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Уличные соединения GNSS-RTK-EQ после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GNSS-RTK-EQ включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ выбранного исполнения с кабелем и разъёмом по таблице «Исполнения»
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-RTK-EQ и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-RTK-EQ и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-RTK-EQ пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-RTK-EQ | KADAMM GNSS-RTK-M | KADAMM GNSS-RTK-Q | KADAMM GNSS-RTK-L12-28M |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1164–1300 и 1559–1610 МГц | 1164–1300 и 1559–1610 МГц | 1164–1300 и 1559–1610 МГц | 1164–1290 и 1559–1610 МГц |
| Усиление | 28–40 дБ | 28–38 дБ | 28–37 дБ | 28 ± 2 дБ |
| Поляризация | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Габариты | — | — | по исполнению | — |
| Масса | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | 7–15 г | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
