Спиральные антенны ГНСС L1 / L2 / L5 для БПЛА: МШУ 28–37 дБ.
Что представляет собой антенна
KADAMM GNSS-RTK-Q — спиральные антенны ГНСС L1 / L2 / L5 для БПЛА. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости; осевое отношение ≤3 дБ — чем ближе к 0 дБ, тем чище круговая поляризация.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 28–37 дБ, коэффициент шума 1,5 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — по центральной жиле кабеля через разъём SMA — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Антенна многочастотная: кроме L1 она принимает вторую полосу (L2, L5 или аналоги других систем). По разнице задержек на двух частотах приёмник исключает ионосферную ошибку и быстрее фиксирует решение RTK — это нужно в геодезии, точном земледелии и управлении техникой.
Конструкция и условия работы: масса 7–15 г; рабочая температура −40…+85 °C.
Разъём — SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 1164–1300 и 1559–1610 МГц, у GNSS-RTK-E — 1164–1300 и 1525–1610 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1164–1300 и 1559–1610 МГц, у GNSS-RTK-L125-28M — 1176,45–1278,75 и 1561,1–1602 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1164–1300 и 1559–1610 МГц, у GNSS-RTK-L12-27 — 1197–1606 МГц
- Усиление усилителя 28–37 дБ, у GNSS-RTK-L12-27 — 27 ± 2 дБ (больше на 1 дБ)
- Габариты по исполнению, у GNSS-RTK-L12-27 — уточняйте у менеджера
У KADAMM GNSS-RTK-Q больше усиление; KADAMM GNSS-RTK-L12-27 выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GNSS-RTK-Q с запасом по краям.
Усиление встроенного усилителя GNSS-RTK-Q; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GNSS-RTK-Q с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| Сектор обзора | 360° |
| КСВН антенны | ≤2 |
| Осевое отношение | ≤3 дБ |
| Коэффициент шума МШУ | 1,5 дБ |
| КСВН выхода | ≤2 |
| Волновое сопротивление | 50 Ом |
| Питание | по центральной жиле кабеля через разъём SMA |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −40…+85 °C |
| Чувствительность к влаге | MSL 3 |
| Полосы, усиление по полосам, МШУ, питание | по исполнению (см. таблицу «Исполнения») |
Механические характеристики
| Параметр | Значение |
|---|---|
| Конструкция | квадрифилярная спираль с МШУ в цилиндрическом корпусе |
| Размеры, масса | по исполнению |
| Разъём | SMA (сигнал и питание МШУ) |
Исполнения
| Артикул | Системы и полосы | Усиление антенны по полосам | Усиление МШУ | Питание, ток | Размеры, масса | Защита | Разъём |
|---|---|---|---|---|---|---|---|
| KADAMM GNSS-RTK-L15-28Q | GPS L1 / L5, BeiDou B1 / B2a, Galileo E1 / E5a | L1 1, L5 0, B1 1, B2a 0, E1 1, E5a 0 дБи | 28 дБ | 3,3–5 В, 9 мА | 50 × Ø18,5 мм, 12 г | IP67 | SMA |
| KADAMM GNSS-RTK-L125-28Q | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, BeiDou B1 / B2, Galileo E1 / E5 | L1 2, L2 −3, L5 1, G1 0, G2 −5, B1 0,5, B2a 1, B2b 0, E1 0,5, E5a 1, E5b 0 дБи | 28 дБ | 3,3–16 В, 30 мА | 56 × Ø23 мм, 12 г | IP67 | SMA |
| KADAMM GNSS-RTK-L125-37Q | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5 | L1 1, L2 2, L5 −1,5, G1 −0,5, G2 0,5, B1 1,5, B2a −1,5, B2b 1,5, B3 −1,5, E1 1, E5a −1,5, E5b 1,5 дБ | 37 дБ | 3,3–16 В, 13 мА | 53,8 × Ø23,4 мм, 7 г | уточняйте у менеджера | SMA, вилка |
| KADAMM GNSS-RTK-L125-37Q2 | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5 | L1 2, L2 2, L5 −2, G1 −1,5, G2 −1,0, B1 1,5, B2a −2, B2b 1,0, B3 −2, E1 2, E5a −2, E5b 1 дБ | 37 дБ | 3,3–16 В, 13 мА | 58,7 × Ø27,7 мм, 15 г | IP67 | SMA |
Стандарты
- IEC 61169-15 — документ, на который ссылается техническое описание GNSS-RTK-Q.
- IEC 60529 — документ, на который ссылается техническое описание GNSS-RTK-Q.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-RTK-Q в таблицах выше.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-RTK-Q перекрывает эти потери: сигнал на входе приёмника остаётся на 28 − 6 = 22 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-RTK-Q:
Перед заказом KADAMM GNSS-RTK-Q сверьте с проектом:
- Частоты оборудования — внутри 1164–1300 и 1559–1610 МГц
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-RTK-Q ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — SMA (сигнал и питание МШУ).
- После затяжки соединения GNSS-RTK-Q на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление GNSS-RTK-Q включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ GNSS-RTK-Q выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-RTK-Q и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-RTK-Q и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-RTK-Q пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

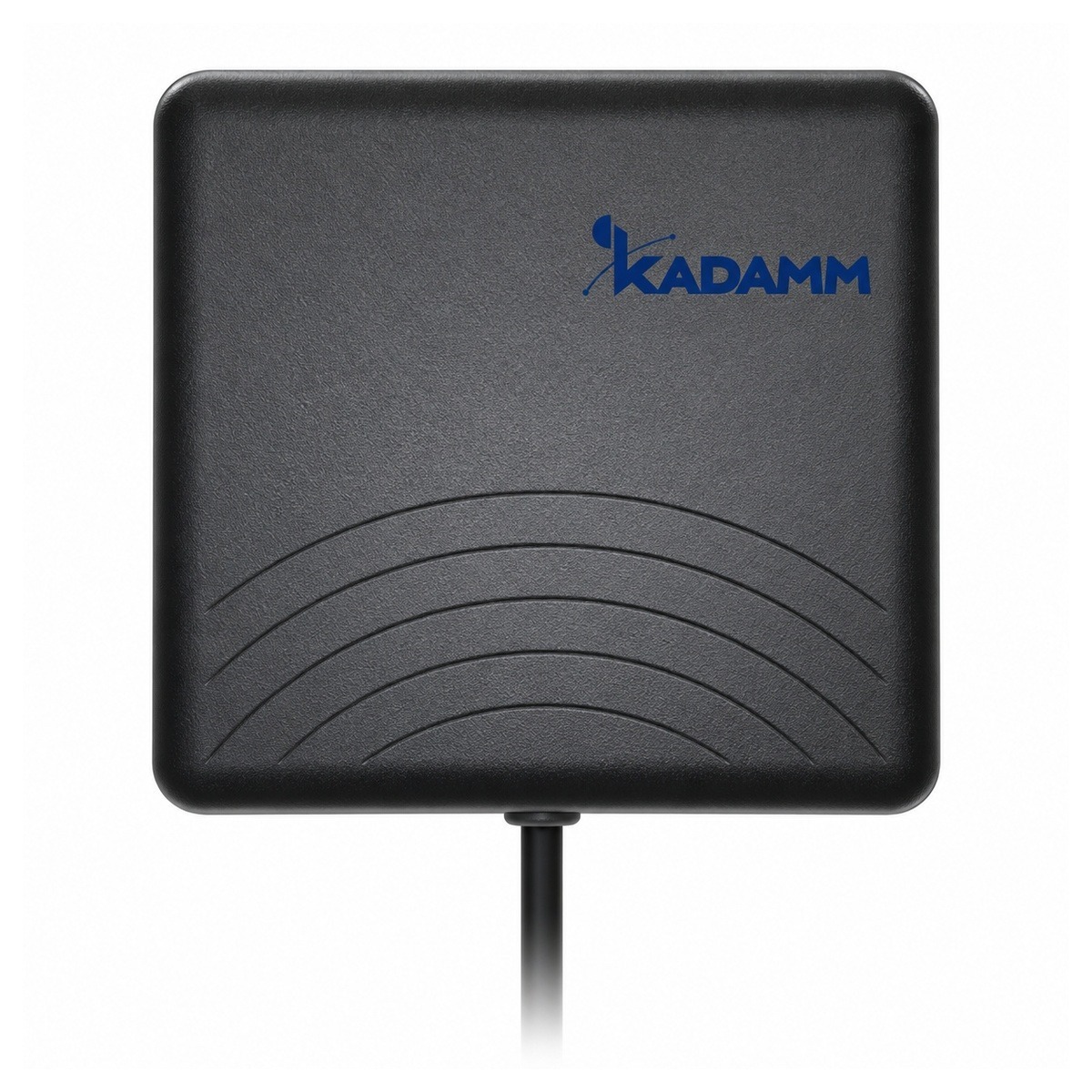

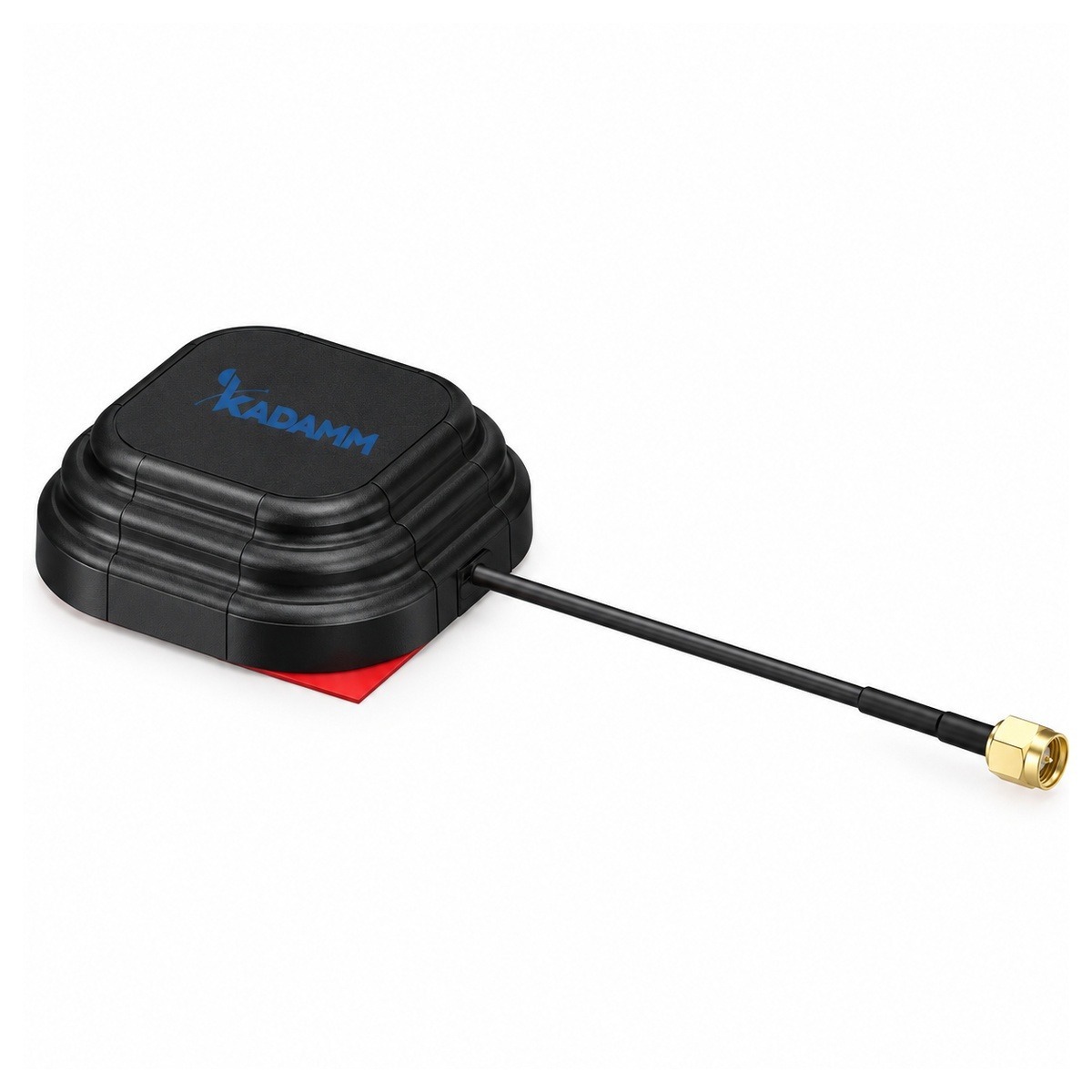

| Параметр | KADAMM GNSS-RTK-Q | KADAMM GNSS-RTK-E | KADAMM GNSS-RTK-L125-28M | KADAMM GNSS-RTK-L12-27 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1164–1300 и 1559–1610 МГц | 1164–1300 и 1525–1610 МГц | 1176,45–1278,75 и 1561,1–1602 МГц | 1197–1606 МГц |
| Усиление | 28–37 дБ | 28–30 дБ | 28 дБ | 27 ± 2 дБ |
| Поляризация | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Габариты | по исполнению | — | — | уточняйте у менеджера |
| Масса | 7–15 г | — | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
