Встраиваемые спиральные антенные элементы ГНСС: GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC, МШУ 28–40 дБ.
Что представляет собой антенна

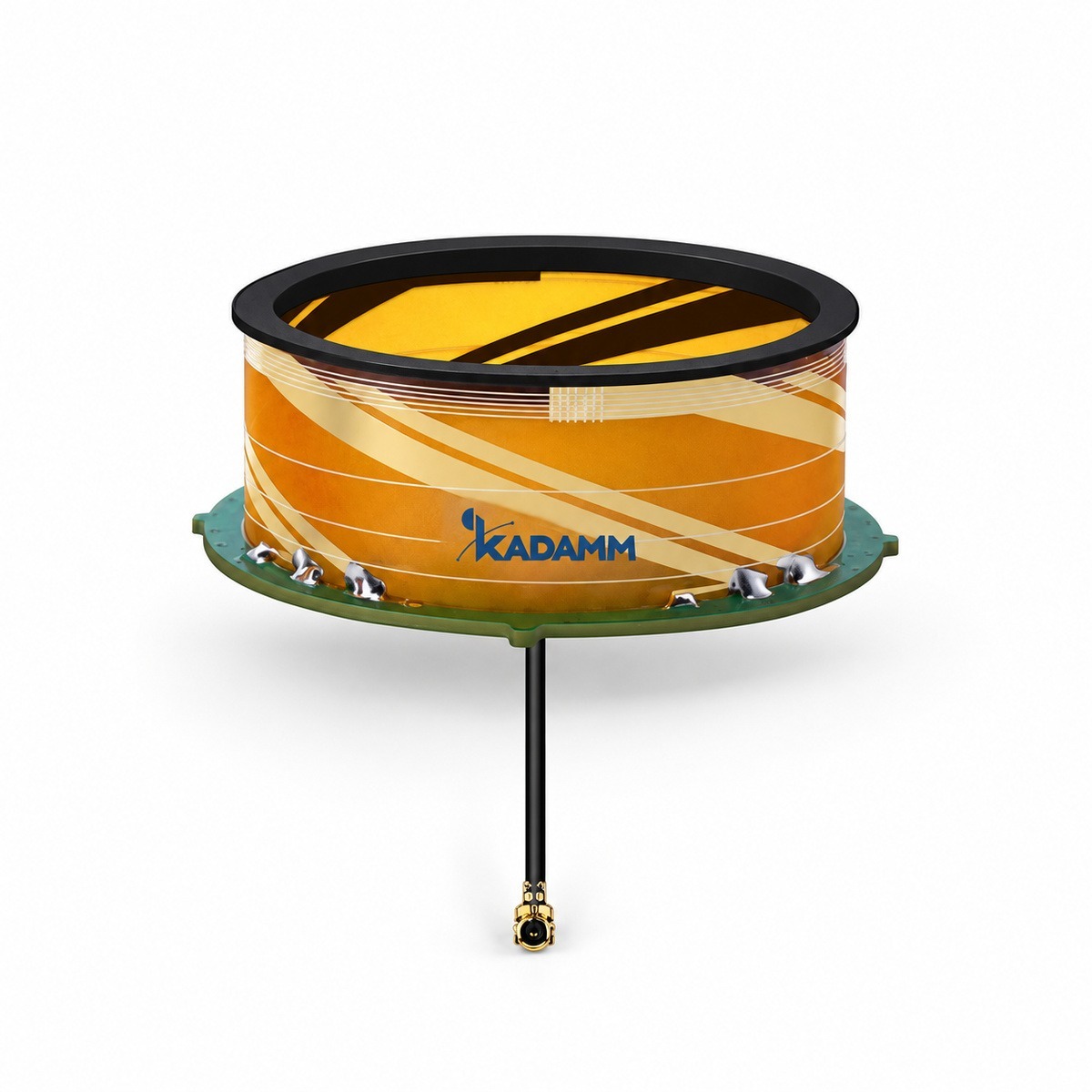

KADAMM GNSS-RTK-EH — встраиваемые спиральные антенные элементы ГНСС для систем GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна принимает GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 28–40 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Важная для высокоточных работ характеристика — стабильность фазового центра (± 2 мм): приёмник RTK измеряет фазу несущей, и смещение фазового центра на миллиметры прямо уходит в координату.
Разъём — IPEX, SMA, MCX. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM

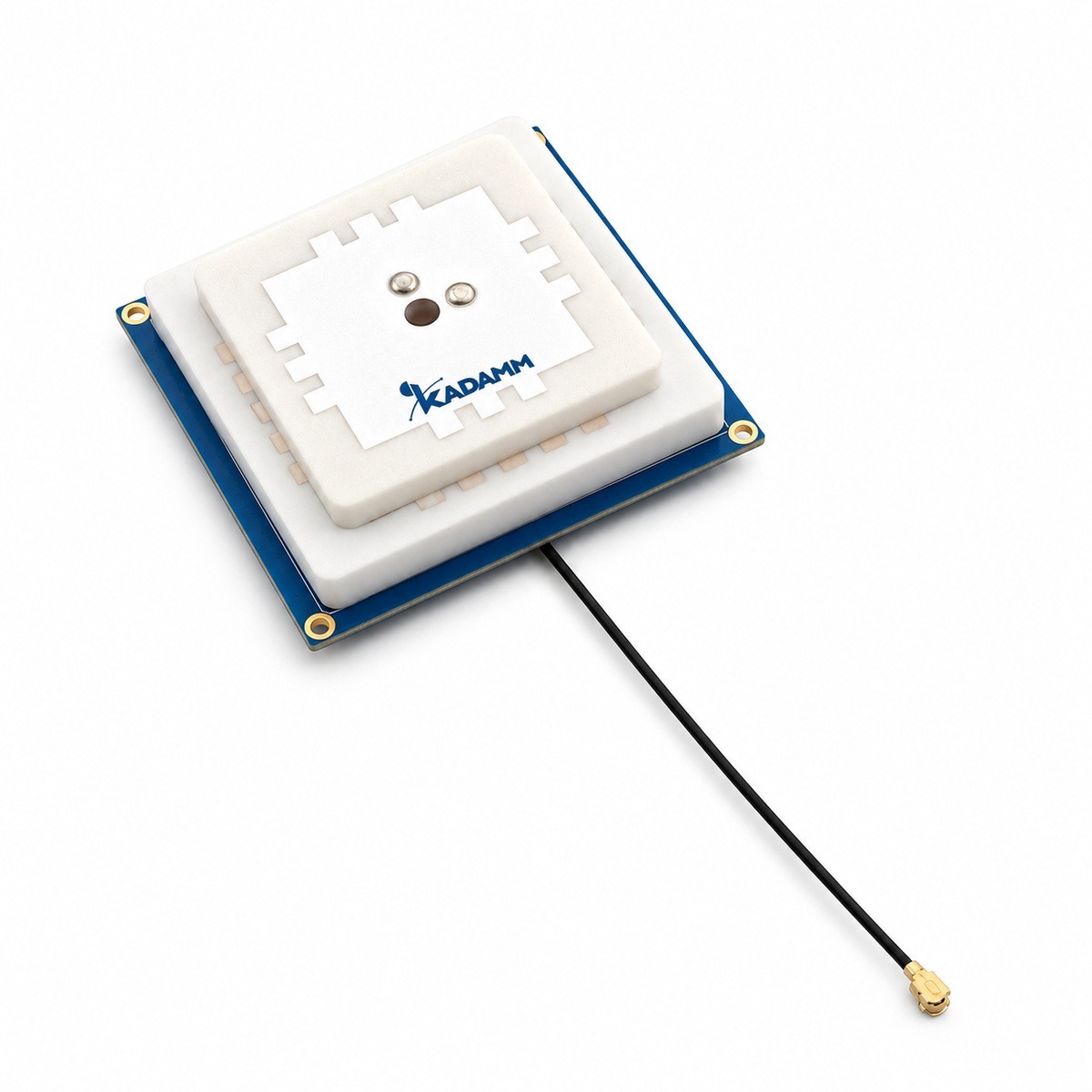

- Полосы 1164–1300 и 1525–1615 МГц, у GNSS-RTK-EQ — 1164–1300 и 1559–1610 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1164–1300 и 1525–1615 МГц, у GNSS-RTK-M — 1164–1300 и 1559–1610 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

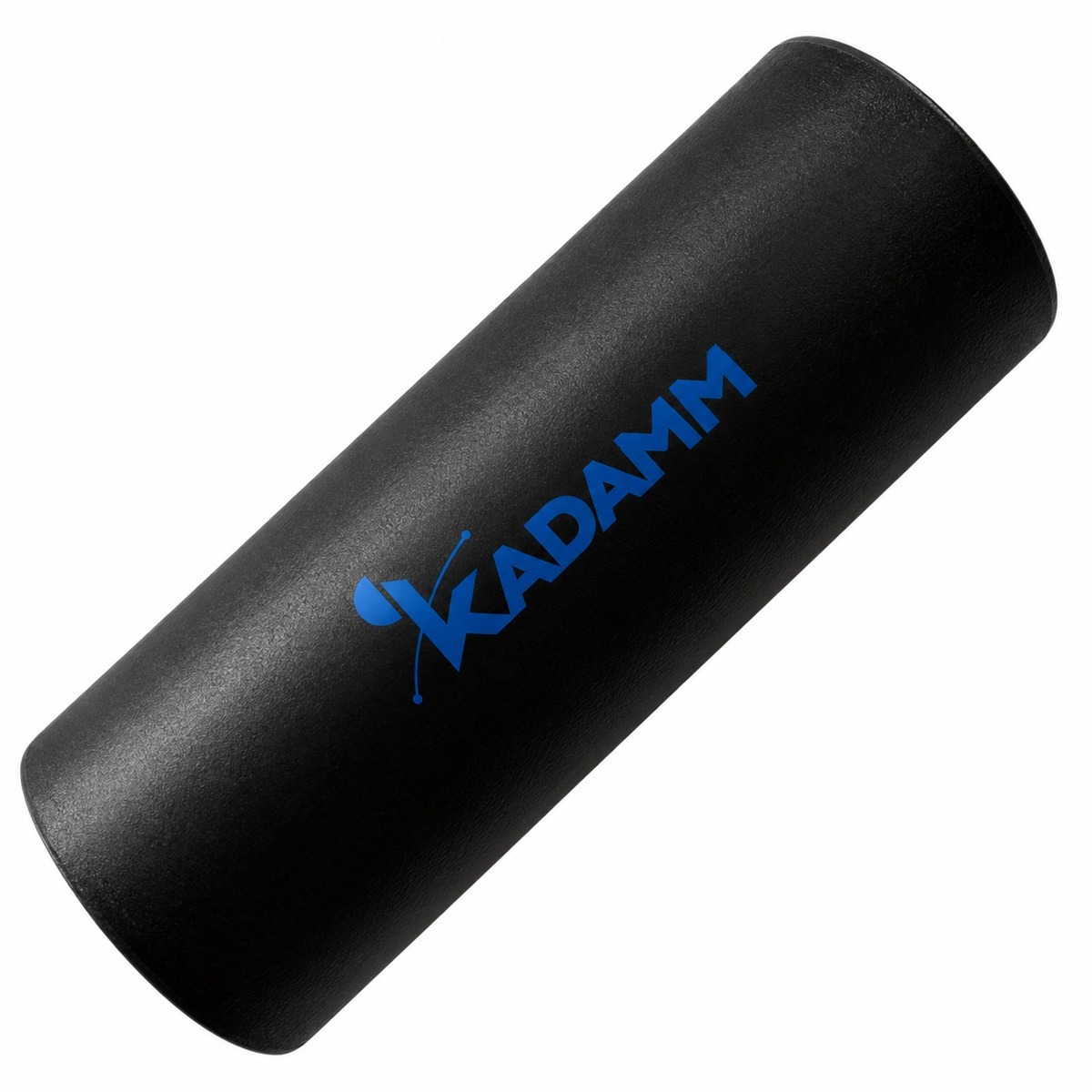

- Полосы 1164–1300 и 1525–1615 МГц, у GNSS-RTK-Q — 1164–1300 и 1559–1610 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GNSS-RTK-EH с запасом по краям.
Усиление встроенного усилителя GNSS-RTK-EH; сверяйте его с допустимым уровнем на входе приёмника.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Принимаемые сигналы | по исполнению (см. таблицу «Исполнения») |
| Усиление МШУ | 32–35 дБ |
| Коэффициент шума | по исполнению (см. таблицу «Исполнения») |
| Поляризация | круговая правая (круговая правая) |
| Погрешность фазового центра | ± 2 мм |
| Волновое сопротивление | 50 Ом |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | спиральный (квадрифилярный) антенный элемент ГНСС с МШУ для встраивания |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Масса | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+70 °C; KADAMM GNSS-RTK-L12-28EH, KADAMM GNSS-RTK-L15-28EH — −45…+85 °C; KADAMM GNSS-RTK-L125-37E, KADAMM GNSS-RTK-L125-28EH, KADAMM GNSS-RTK-L12-40E7 — −40…+85 °C |
Исполнения
| Артикул | Сигналы | Усиление антенны | МШУ, шум | Питание, ток | Разъём, кабель | Габариты, масса | Крепление, защита |
|---|---|---|---|---|---|---|---|
| KADAMM GNSS-RTK-L12-33E | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 3 дБи | 33 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 50 мА | IPEX (U.FL); RG1.13, 5 см | Ø51,5 × 17,5 мм, ≤ 11 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-33E2 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 3 дБи | 33 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 50 мА | IPEX (U.FL); RG1.13, 5 см | Ø24,8 × 46,5 мм, ≤ 7,5 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-33E3 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 3 дБи | 33 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 50 мА | IPEX (U.FL); RG1.13, 5 см | Ø24,8 × 46,5 мм, ≤ 7,5 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-35E | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | до 3 дБи | 35 ± 3 дБ, шум ≤ 1,8 дБ | 3,3–12 В DC, ≤ 50 мА | SMA, впаиваемый (5 выводов) | Ø27,8 × 60 мм, 6 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-32E | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5 | 2 дБи | 32 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 50 мА | SMA, вилка | Ø24,6 × 55,7 мм, 6 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-32E2 | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, Galileo E1 / E5a / E5b, BeiDou B1 / B2 / B3, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, SBAS L1 / L5 | 3 дБи | 32 ± 2 дБ, шум ≤ 2 дБ | 3,3–5 В DC, ≤ 55 мА | IPEX (U.FL); RG1.13, 5 см | Ø39,2 × 31,6 мм, ≤ 35 г | встраивание в корпус |

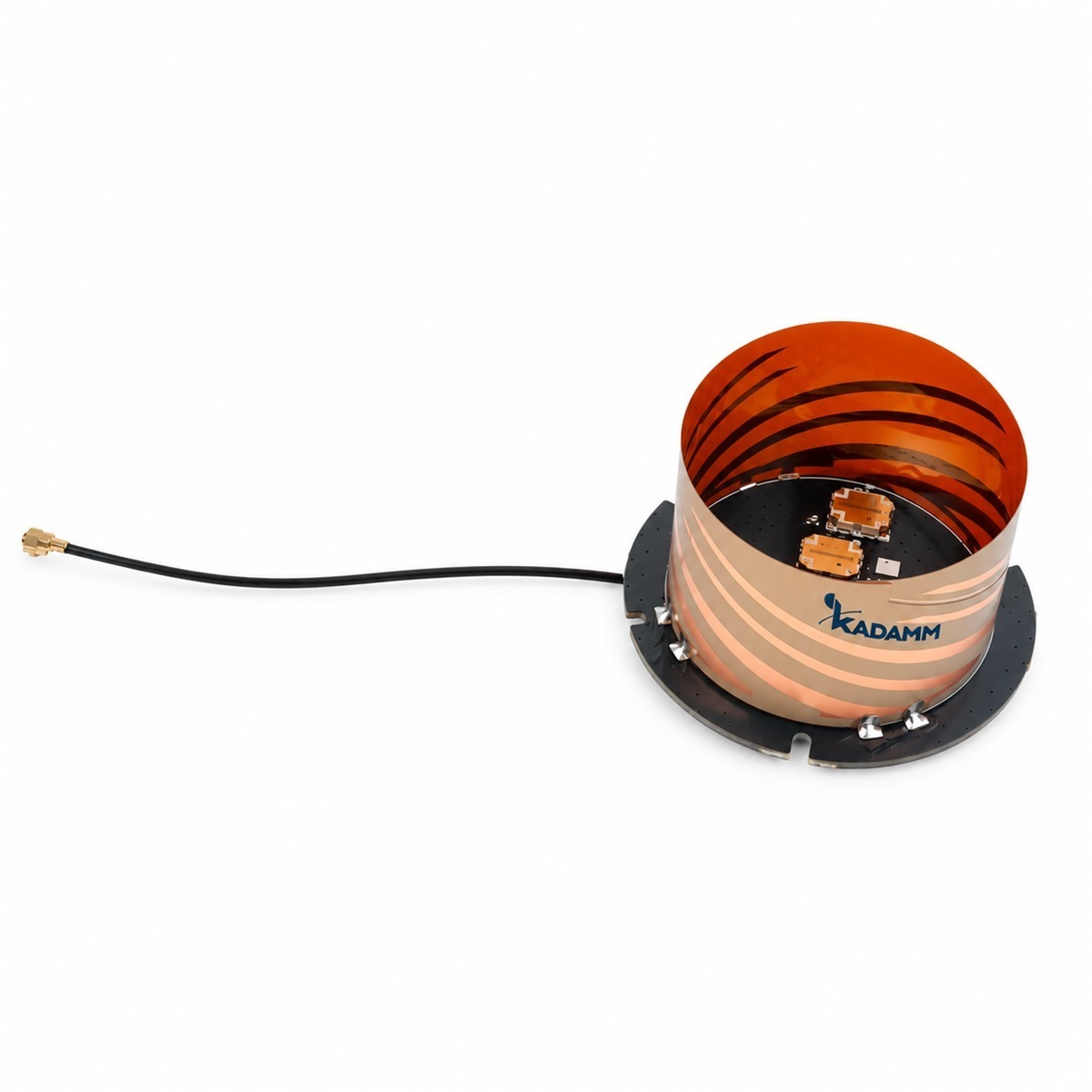

| KADAMM GNSS-RTK-L12-28EH | GPS L1 / L2, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2b, Galileo E1 / E5b, L-Band | −3…+2,5 дБи | 28 дБ (тип.), шум ≤ 1,5 дБ | 3–5,5 В DC, не более 25 мА | IPEX-1 / U.FL; 100 мм | 25 × Ø35 мм, 8 г | защёлка |

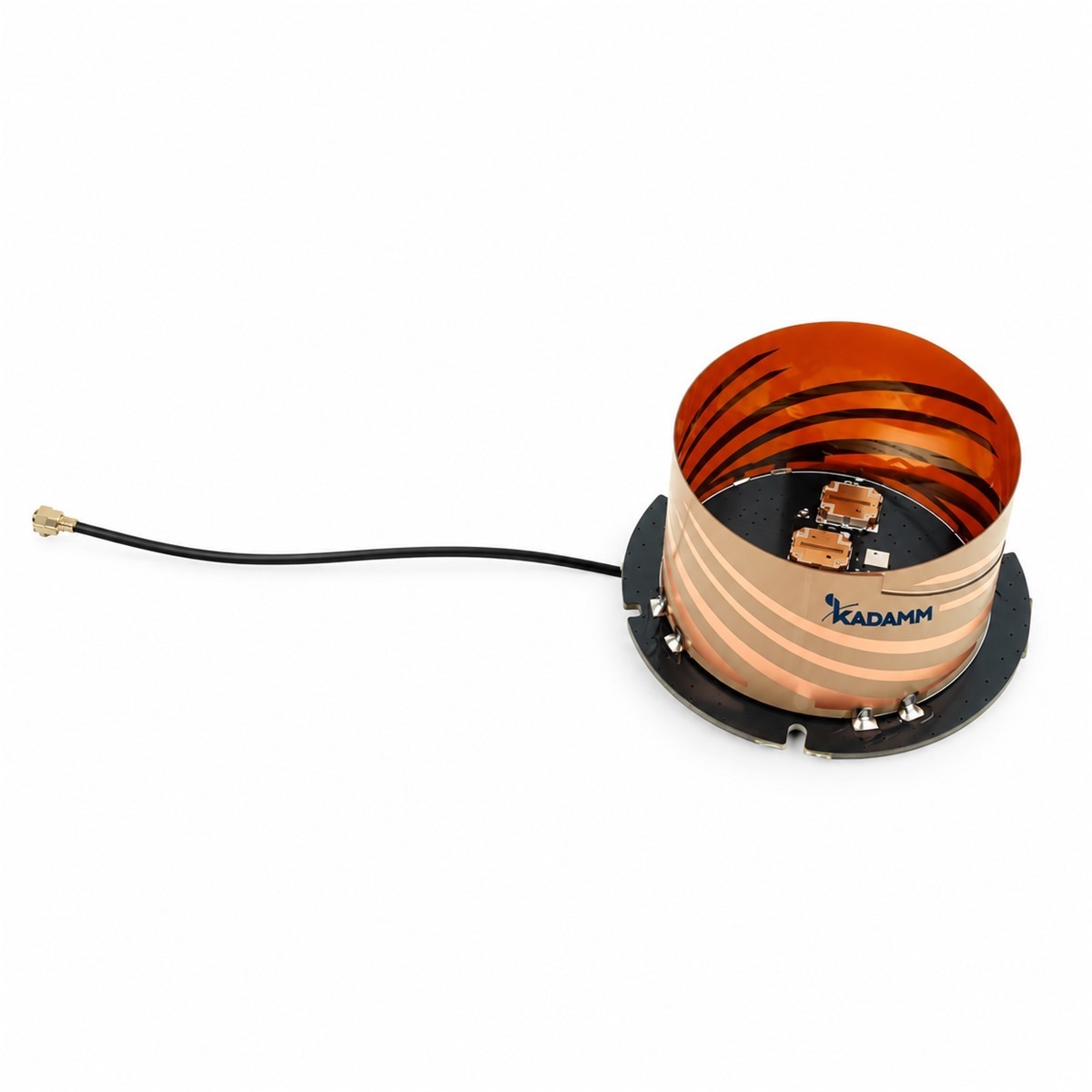

| KADAMM GNSS-RTK-L15-28EH | GPS L1 / L5, ГЛОНАСС G1, BeiDou B1 / B2a, Galileo E1 / E5a, L-Band | −3…+2,5 дБи | 28 дБ (тип.), шум ≤ 1,5 дБ | 3–5,5 В DC, не более 25 мА | IPEX-1 / U.FL; 100 мм | 25 × Ø35 мм, 8 г | защёлка |

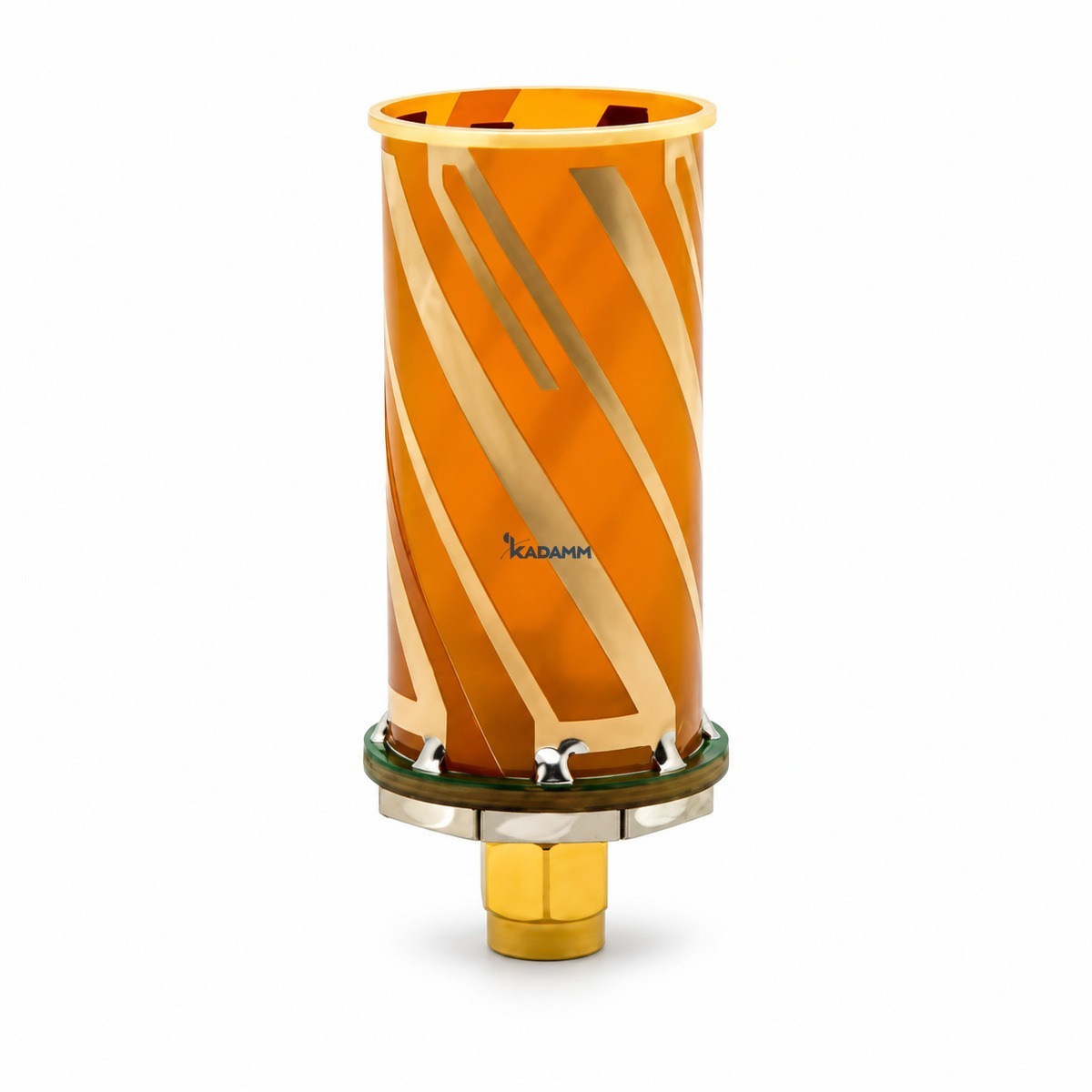

| KADAMM GNSS-RTK-L125-37E | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, BeiDou B1 / B2a / B2b / B3I, Galileo E1 / E5a / E5b | 2 дБи (тип.) | 37 дБ, шум ≤ 1,5 дБ | 3,3–16 В DC | SMA, вилка | Ø46,8 × 53,8 мм, 7 г | встраивание в корпус |

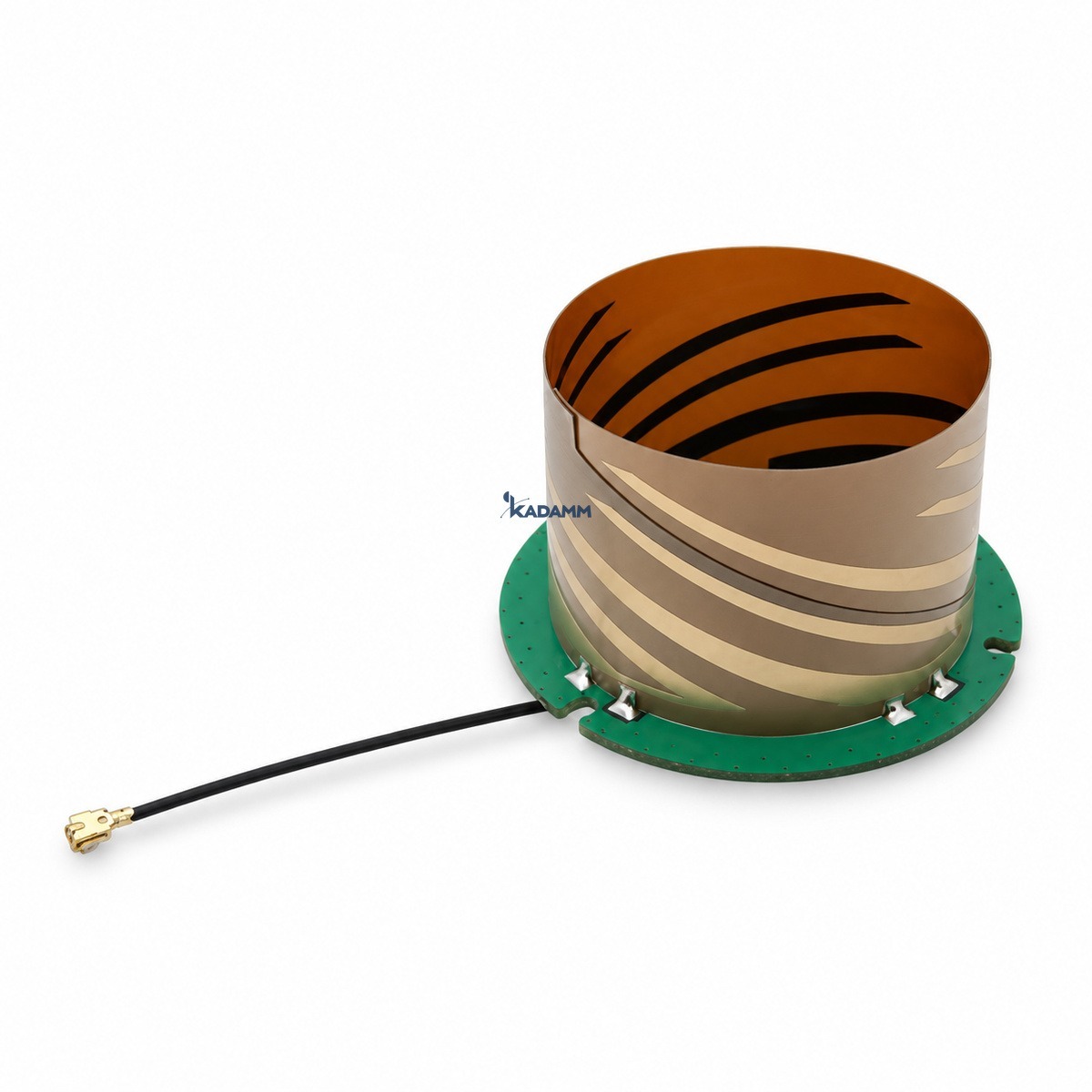

| KADAMM GNSS-RTK-L125-28EH | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, BeiDou B1 / B2a / B2b, Galileo E1 / E5a / E5b | 2,5 дБи (тип.) | 28 дБ, шум ≤ 1,5 дБ | 3,0–5,5 В DC | IPEX | Ø44 × 35 мм, 8 г | встраивание в корпус |

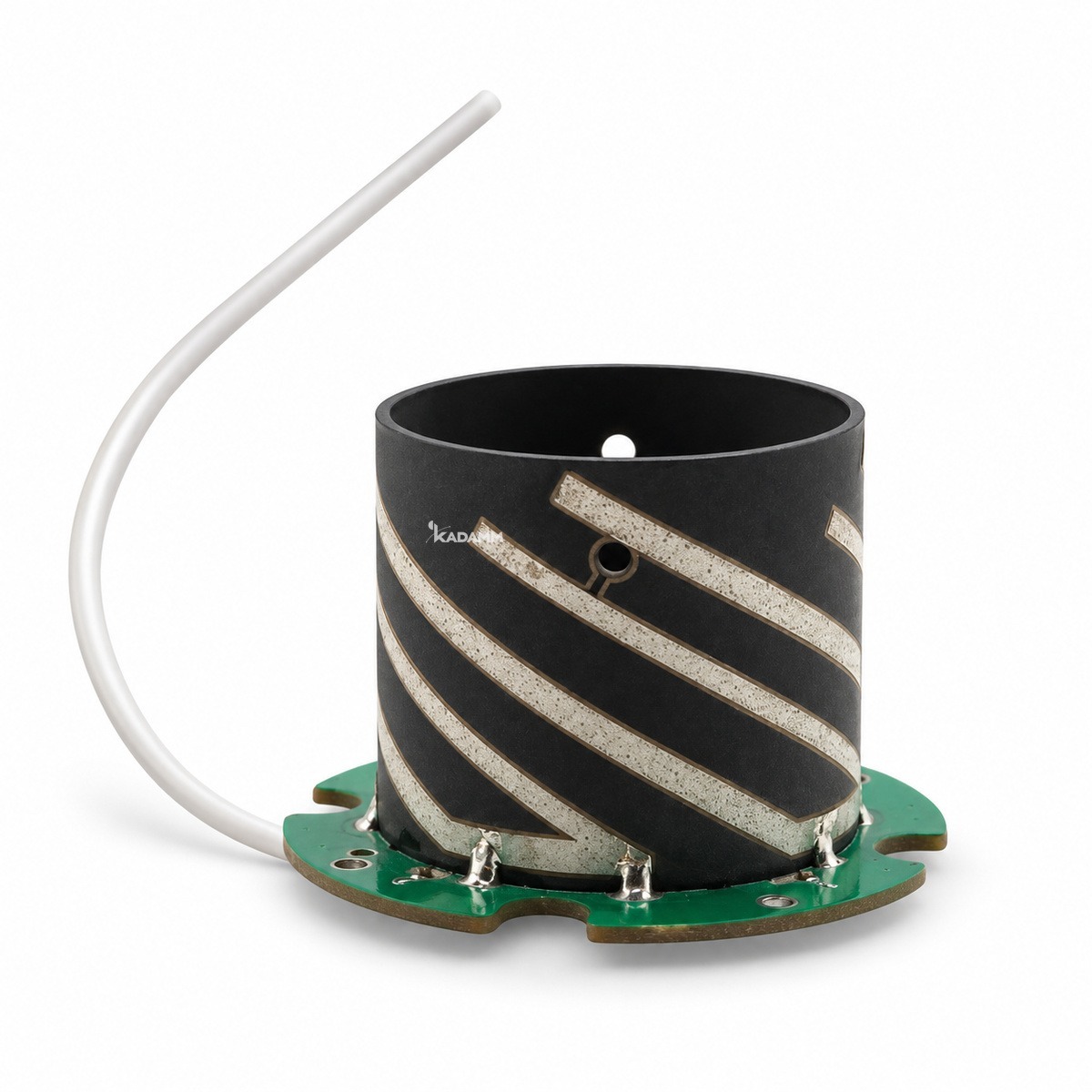

| KADAMM GNSS-RTK-L12-40E7 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3 | ≥ 2,5 дБи | 40 ± 2 дБ, шум ≤ 2,0 дБ | 3–12 В DC | IPEX-1 | Ø42 × 31,9 мм, ≤ 10 г | встраивание в корпус |

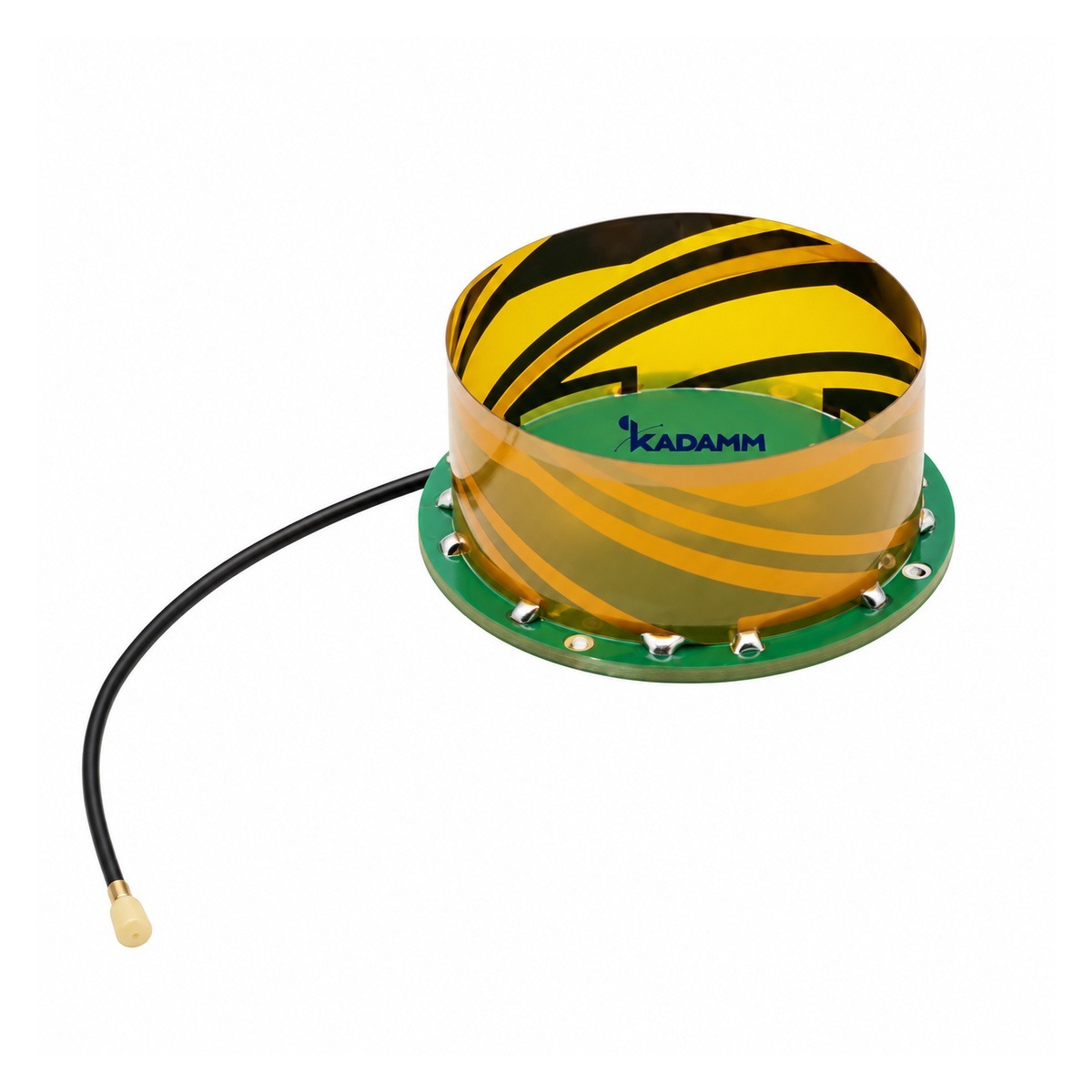

| KADAMM GNSS-RTK-L125-33E2 | GPS L1 / L2 / L5, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5a / E5b / E6, BeiDou B1 / B2 / B3, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, SBAS L1 / L5, L-Band | 2,8 дБи (1166–1278 МГц), 3,3 дБи (1559–1612 МГц), 1,5 дБи (L-Band); осевое отношение ≤ 3 дБ; смещение фазового центра ± 4 мм | 33 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 40 мА | IPEX-1 | Ø46 × 21,9 мм, 8 г | встраивание в корпус, винты M1,6; −40…+70 °C |

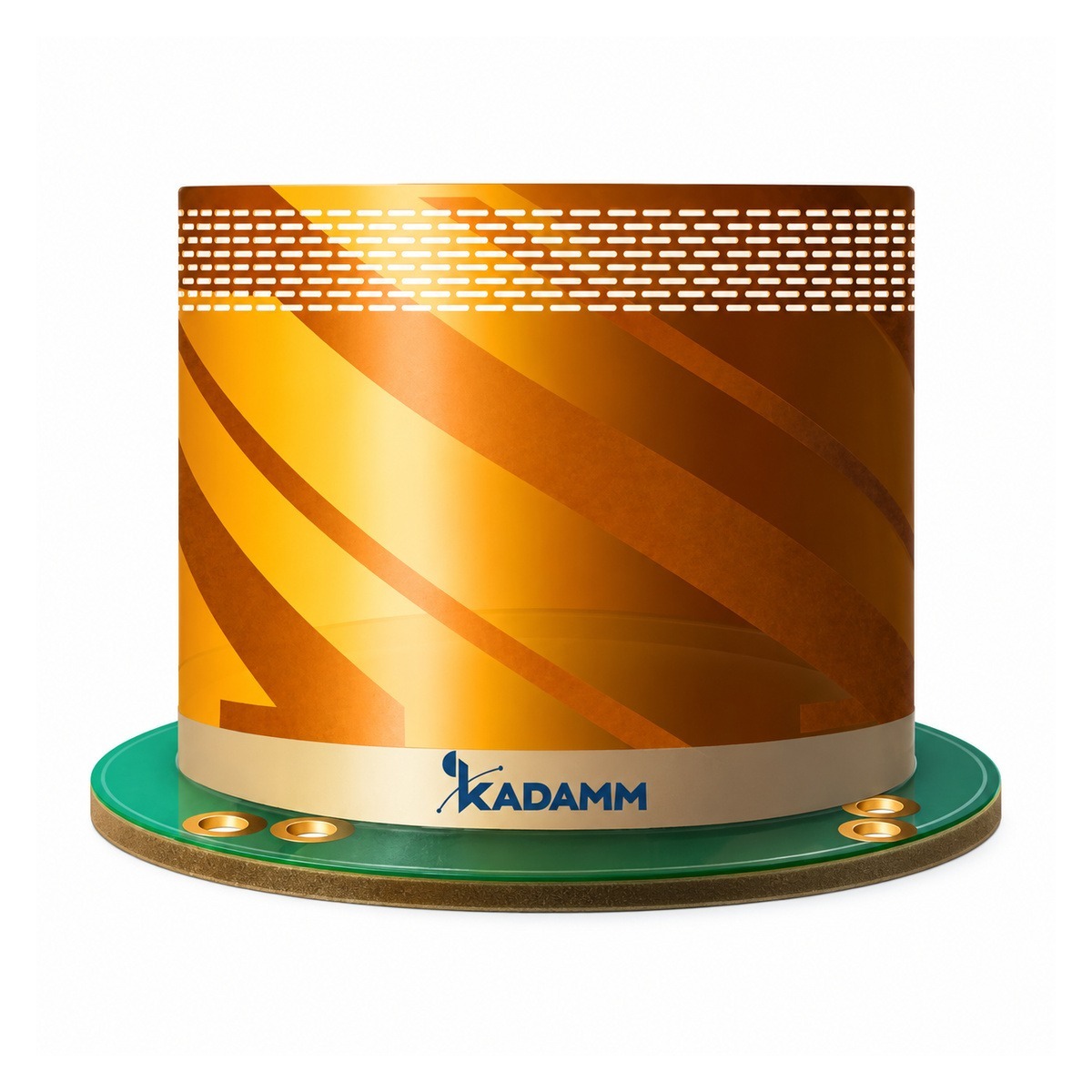

| KADAMM GNSS-RTK-L125-33E3 | GPS L1 / L2 / L5, ГЛОНАСС L1 / L2, Galileo E1 / E5a / E5b, BeiDou B1 / B2 / B3, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, SBAS L1 / L5, L-Band | 2,6 дБи (1166–1278 МГц), 2,8 дБи (1559–1612 МГц), 1,5 дБи (L-Band); осевое отношение ≤ 3 дБ | 33 ± 2 дБ, шум ≤ 2 дБ | 3,3–5 В DC, ≤ 55 мА | IPEX (розетка); кабель Ø1,37 мм, 100 мм | Ø44 × 28 мм, ≤ 8 г | встраивание в корпус, 4 винта M2; −40…+70 °C |

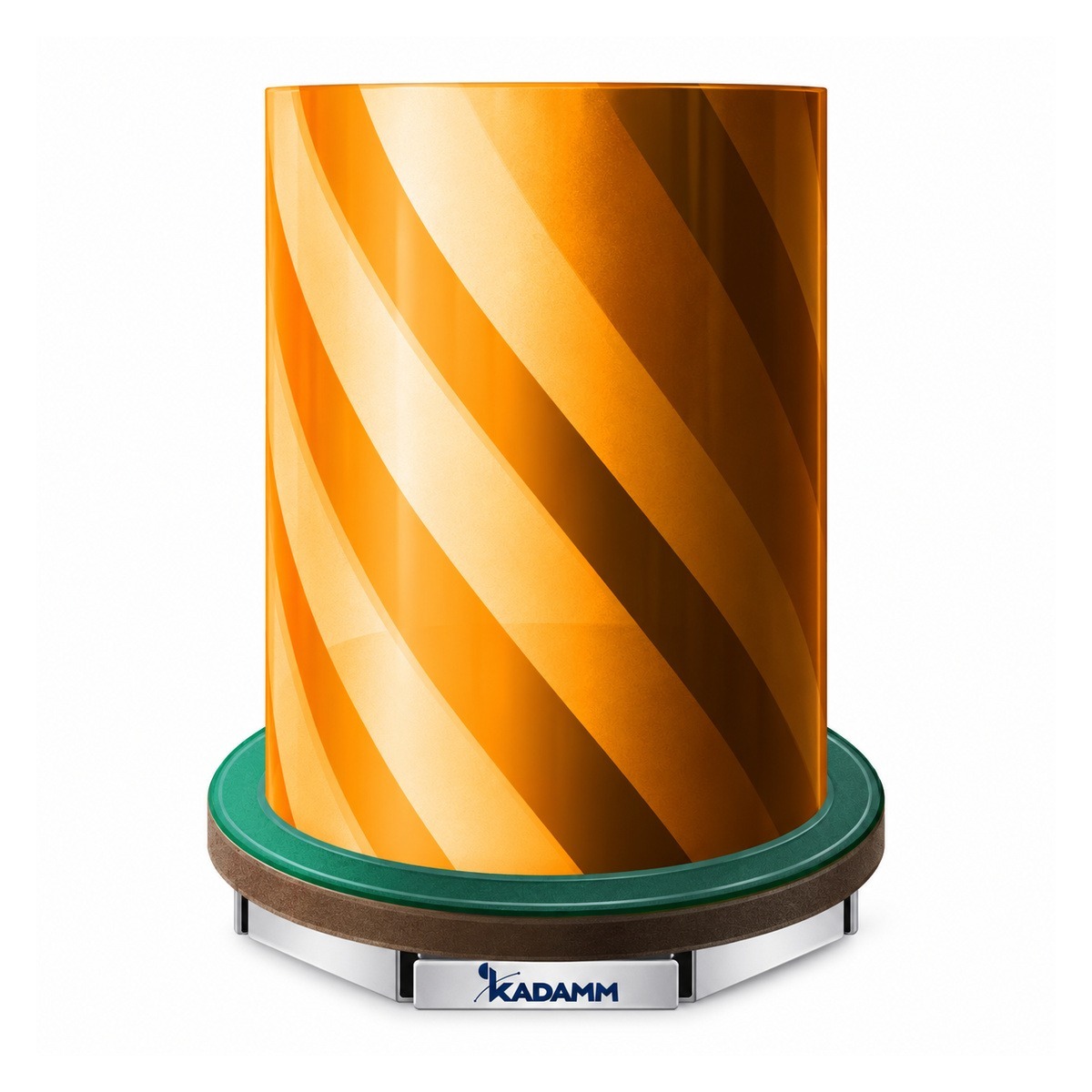

| KADAMM GNSS-RTK-L125-33E4 | GPS L1 / L2 / L5, ГЛОНАСС L1 / L2, Galileo E1 / E5a / E5b, BeiDou B1 / B2 / B3, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, SBAS L1 / L5, L-Band | 2,4 дБи (1166–1278 МГц), 2,5 дБи (1559–1612 МГц), 1,0 дБи (L-Band); осевое отношение ≤ 3 дБ | 33 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 55 мА | U.FL-LP-066J1-A, прижимной контакт к плате | Ø30 × 34 мм, ≤ 10 г | прижим к плате; −40…+70 °C |

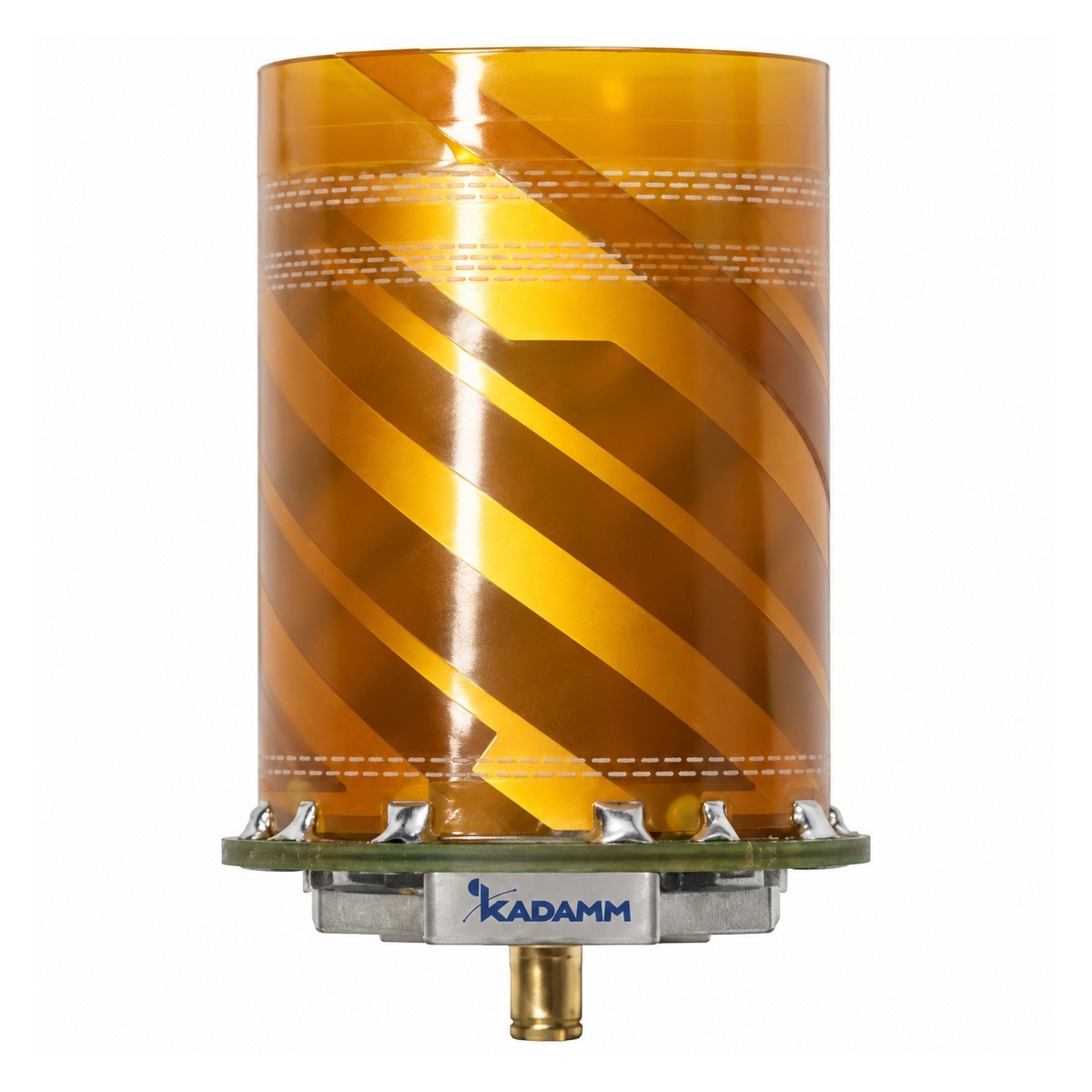

| KADAMM GNSS-RTK-L125-33E5 | GPS L1 / L2 / L5, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5a / E5b / E6, BeiDou B1 / B2 / B3, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, SBAS L1 / L5, L-Band | ≥ 2,5 дБи (в зенит); осевое отношение ≤ 1 дБ (тип.) | 33 ± 2 дБ, шум ≤ 2 дБ (опционально ≤ 1,5 дБ) | 3,3–12 В DC, ≤ 55 мА | MCX, вилка | Ø28,5 × 37,6 мм, ≤ 8 г (опционально 6 г) | встраивание в корпус; −40…+70 °C |

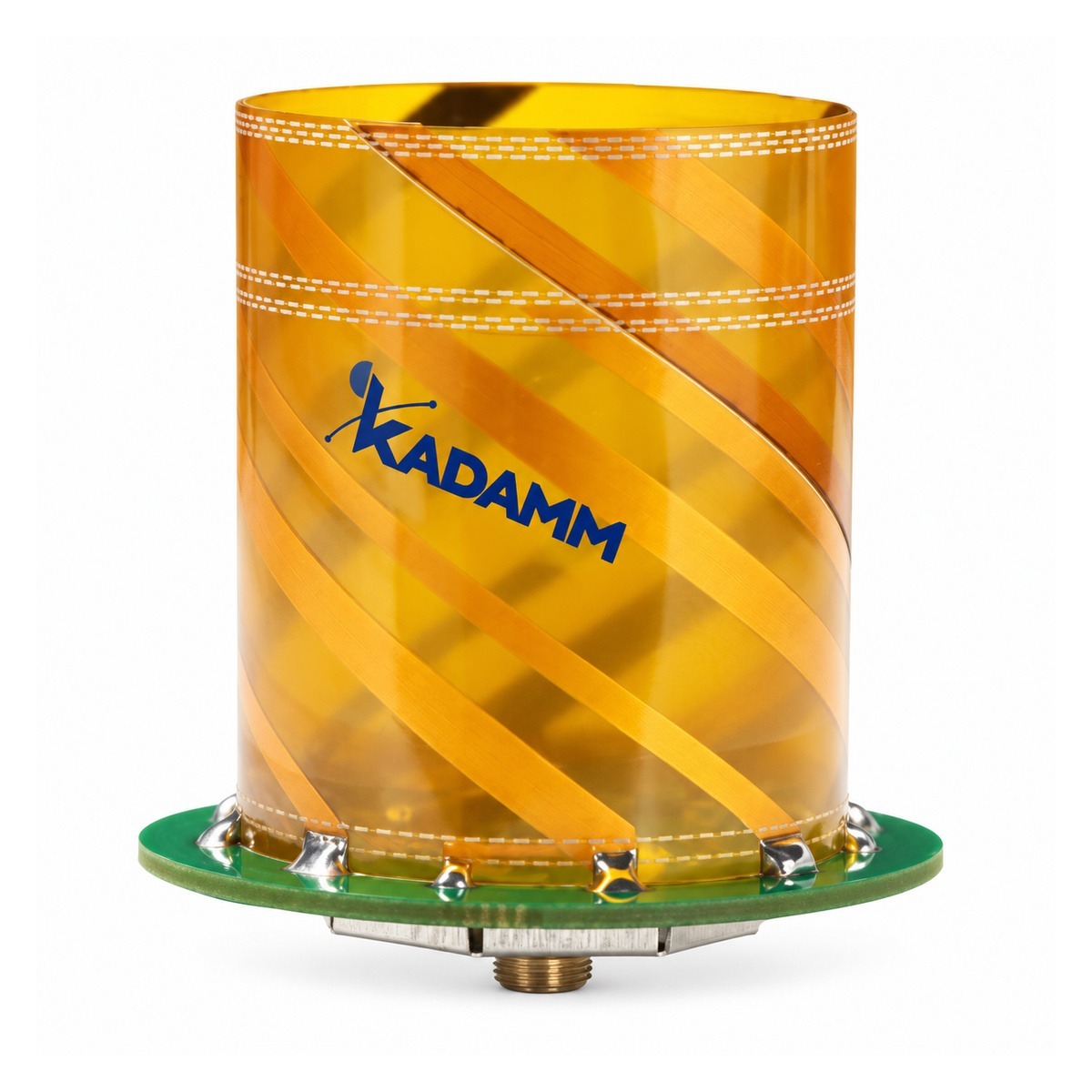

| KADAMM GNSS-RTK-L15-33E | GPS L1 / L5, ГЛОНАСС G1 / G3, BeiDou B1I / B1C / B2a, Galileo E1 / E5a / E5b, QZSS L1 / L5, NavIC (IRNSS) L5, L-Band | ≥ 2,5 дБи (в зенит); осевое отношение ≤ 1,0 дБ (тип.) | 33 ± 2 дБ, шум ≤ 1,3 дБ (тип.) | 3,3–12 В DC, ≤ 25 мА (тип.) | MCX, розетка | Ø38,7 × 41,8 мм, ≤ 8 г | встраивание в корпус; −40…+70 °C |

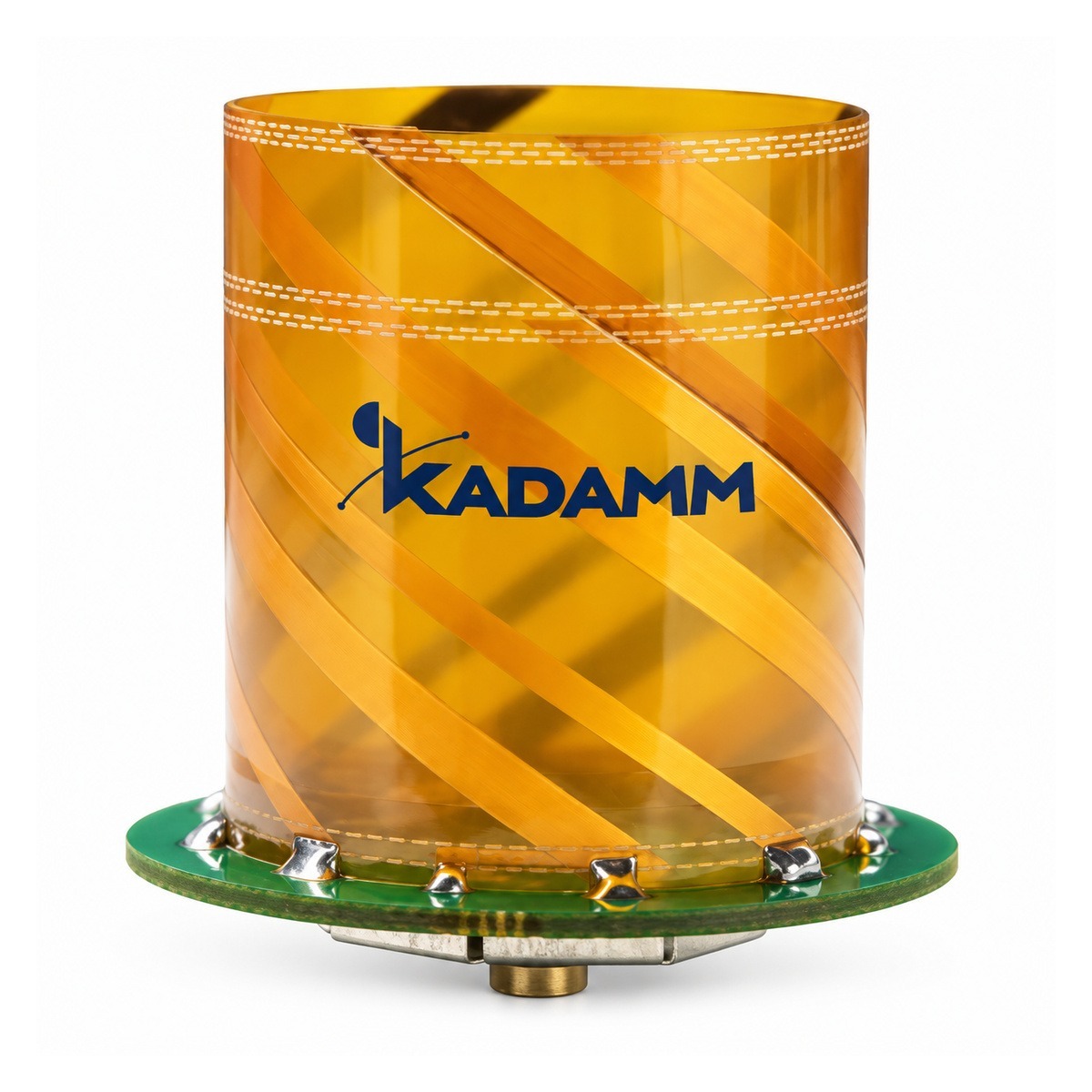

| KADAMM GNSS-RTK-L12-33E4 | GPS L1 / L2, ГЛОНАСС G1 / G2 / G3, BeiDou B1I / B2I, Galileo E1 / E5b, QZSS L1 / L2, NavIC (IRNSS) L5, L-Band | ≥ 2,7 дБи (в зенит); осевое отношение ≤ 0,5 дБ (в зенит) | 33 ± 2 дБ, шум ≤ 1,5 дБ | 3,3–12 В DC, ≤ 35 мА | MCX, розетка | Ø38,7 × 39,4 мм, ≤ 20 г (опционально 7 г) | встраивание в корпус; −40…+70 °C |

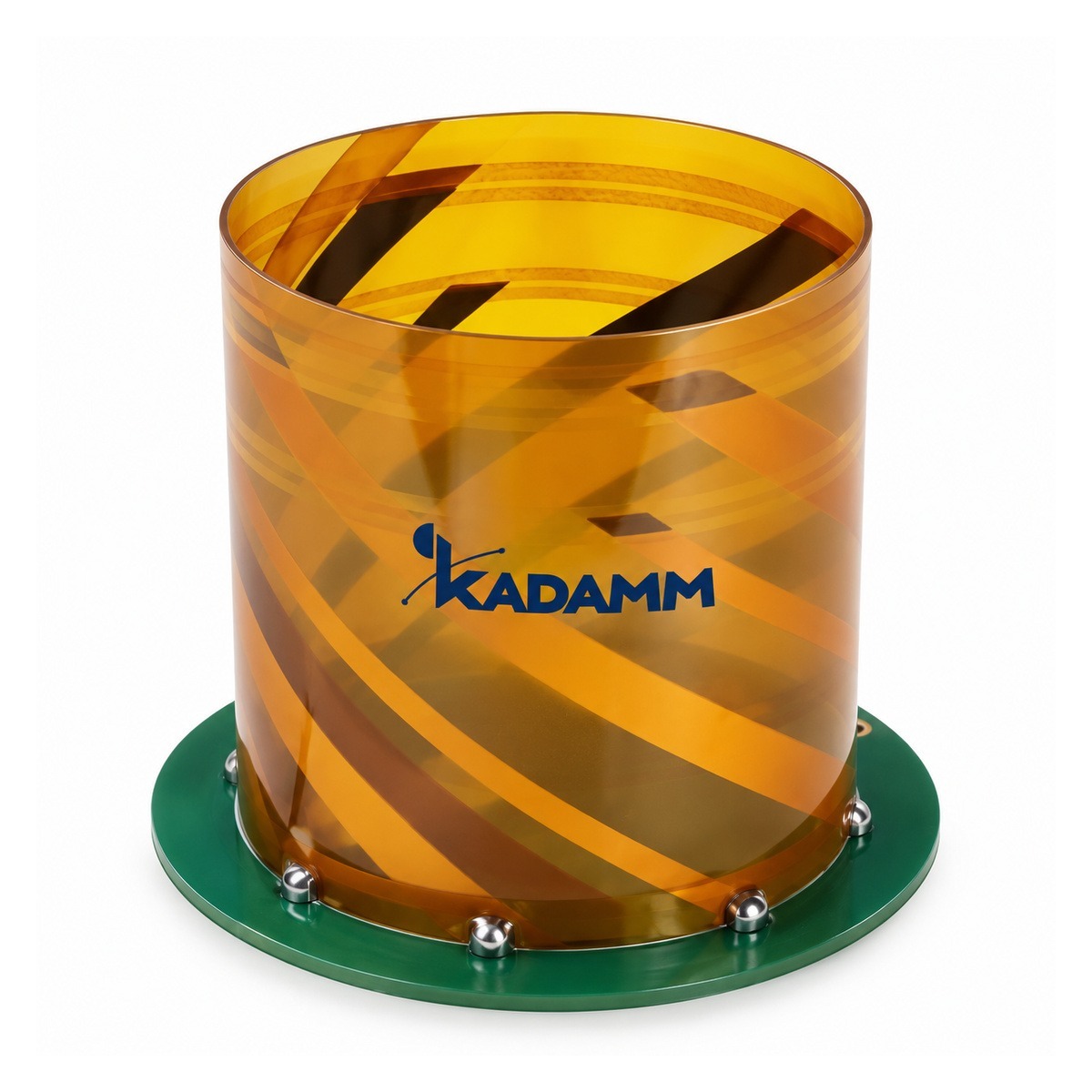

| KADAMM GNSS-RTK-L125-28E3 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, QZSS L1 / L2 / L5 / L6, L-Band | 2,8 дБи (тип.): 3,8 дБи (1164–1300 МГц), 3 дБи (1525–1612 МГц); осевое отношение ≤ 3 дБ | 28 ± 2 дБ, шум ≤ 1,5 дБ (тип.) | 3,3–12 В DC, ≤ 30 мА (тип.) | IPEX-1 | Ø45 × 39,8 мм, ≤ 10 г | встраивание в корпус, 3 винта M1,8; −40…+85 °C |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-RTK-EH в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание GNSS-RTK-EH.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-RTK-EH перекрывает эти потери: сигнал на входе приёмника остаётся на 28 − 6 = 22 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-RTK-EH:
Перед заказом KADAMM GNSS-RTK-EH сверьте с проектом:
- Частоты оборудования — внутри 1164–1300 и 1525–1615 МГц
- Климат площадки — в пределах −40…+70 °C; KADAMM GNSS-RTK-L12-28EH, KADAMM GNSS-RTK-L15-28EH — −45…+85 °C; KADAMM GNSS-RTK-L125-37E, KADAMM GNSS-RTK-L125-28EH, KADAMM GNSS-RTK-L12-40E7 — −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-RTK-EH ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- После затяжки соединения GNSS-RTK-EH на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление GNSS-RTK-EH включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ выбранного исполнения с кабелем и разъёмом по таблице «Исполнения»
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-RTK-EH и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-RTK-EH и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-RTK-EH пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
