Модули ГНСС L1.
Что представляет собой модуль

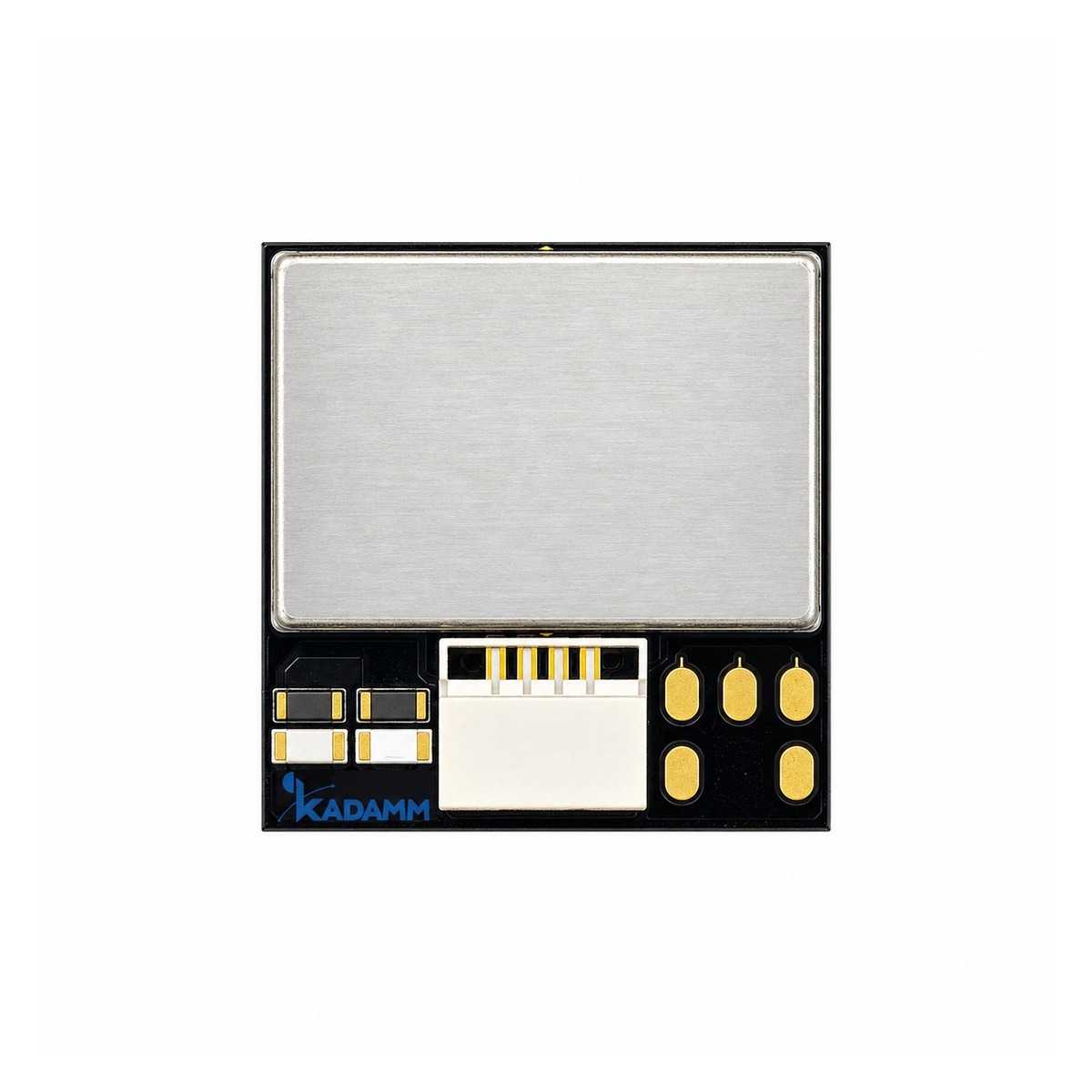

KADAMM GNSS-MOD-L1 — модули ГНСС L1. Модуль ставят на плату или в корпус оборудования; он принимает сигналы навигационных спутников систем GPS, BeiDou, Galileo и вычисляет координаты, скорость и время. Антенну подключают к антенному входу модуля.
Точность определения координат в автономном режиме — 2,0 м CEP; для навигации транспорта, трекеров и синхронизации времени этого достаточно.
Параметры: время до первого решения: KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — холодный старт 27 с, горячий 1 с, с помощью (AGNSS) 1 с; остальные исполнения — холодный старт 28 с, горячий 1 с, с помощью (AGNSS) 1,5 с; частота обновления — KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — 0,25–18 Гц (по умолчанию 1 Гц); остальные исполнения — 1–20 Гц (по умолчанию 10 Гц).
Подключение и данные: UART, уровни TTL; KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — NMEA 0183 (RMC, VTG, GGA, GSA, GSV, GLL), UBX; остальные исполнения — NMEA 0183, UBX (PVT, SAT). Формат NMEA 0183 понимают навигационные программы и контроллеры без доработки.
Питание — 3,6–5,5 В (типовое 5,0 В).
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM GNSS-MOD-L1 и KADAMM GNSS-MOD-L1-26-2: число входов, разъёмы и способ крепления у моделей могут различаться.
Сравните таблицы характеристик KADAMM GNSS-MOD-L1 и KADAMM GNSS-MOD-B1: число входов, разъёмы и способ крепления у моделей могут различаться.
- Полосы 1559–1610 МГц, у GNSS-RTK-MOD-L15-1 — 1164–1215 и 1559–1610 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GNSS-MOD-L1 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сигналы | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — GPS L1 C/A, QZSS L1 C/A / L1S, BeiDou B1I / B1C, Galileo E1B/C, SBAS L1 C/A (WAAS, EGNOS, MSAS, GAGAN); остальные исполнения — GPS L1, BeiDou B1, Galileo E1, QZSS L1, SBAS L1 |
| Каналы | KADAMM GNSS-MOD-L1-18, GNSS-MOD-L1-18-2, GNSS-MOD-L1-22, GNSS-MOD-L1-25, GNSS-MOD-L1-26, GNSS-MOD-L1-28, GNSS-MOD-L1-35, GNSS-MOD-L1-56 — 100; остальные исполнения — уточняйте у менеджера |
| Чувствительность | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — слежение −166 дБм, повторный захват −160 дБм, холодный старт −148 дБм, горячий старт −160 дБм; остальные исполнения — слежение −163 дБм, повторный захват −159 дБм, холодный старт −148 дБм, горячий старт −159 дБм |
| Точность (автономная) | 2,0 м CEP |
| Точность скорости | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — 0,05 м/с; остальные исполнения — 0,1 м/с CEP |
| Точность курса в движении | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — 0,3°; остальные исполнения — уточняйте у менеджера |
| Точность 1PPS | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — 30 нс (СКО), 60 нс (99 %); остальные исполнения — уточняйте у менеджера |
| Время до первого решения | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — холодный старт 27 с, горячий 1 с, с помощью (AGNSS) 1 с; остальные исполнения — холодный старт 28 с, горячий 1 с, с помощью (AGNSS) 1,5 с |
| Частота обновления | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — 0,25–18 Гц (по умолчанию 1 Гц); остальные исполнения — 1–20 Гц (по умолчанию 10 Гц) |
| Интерфейс | UART, уровни TTL |
| Скорость обмена | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — 4800–921600 бит/с, по умолчанию 115200 бит/с; остальные исполнения — 9600–2000000 бит/с, по умолчанию 115200 бит/с; режим сна |
| Протоколы | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — NMEA 0183 (RMC, VTG, GGA, GSA, GSV, GLL), UBX; остальные исполнения — NMEA 0183, UBX (PVT, SAT) |
| Выход PPS | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — 0,25 Гц – 10 МГц (настраивается), по умолчанию 1 Гц, импульс 100 мс; остальные исполнения — уточняйте у менеджера |
| Энергонезависимая память | есть: настройки сохраняются при отключении питания |
| Компас | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-56 — встроенный электронный компас (магнитометр); остальные исполнения — нет |
| Предельные условия | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — высота до 80 000 м, скорость до 500 м/с, ускорение до 4g; остальные исполнения — высота до 50 000 м, скорость до 500 м/с, ускорение до 4g |
| Питание | 3,6–5,5 В (типовое 5,0 В) |
| Ток потребления | по исполнению (см. таблицу «Исполнения») |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | модуль ГНСС L1 на плате с выходом UART TTL |
| Антенна | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Масса | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+85 °C |
| Температура хранения | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2, GNSS-MOD-L1-56 — −40…+105 °C; остальные исполнения — −40…+90 °C |
Исполнения
| Артикул | Антенна | Точность | Интерфейс | Питание | Разъёмы | Габариты, масса |
|---|---|---|---|---|---|---|
| KADAMM GNSS-MOD-L1-18 | встроенная керамическая патч-антенна | 2,0 м CEP | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 20 мА при 5,0 В | 4-контактный, шаг 1,00 мм | 18 × 18 × 6,1 мм, 5 г |

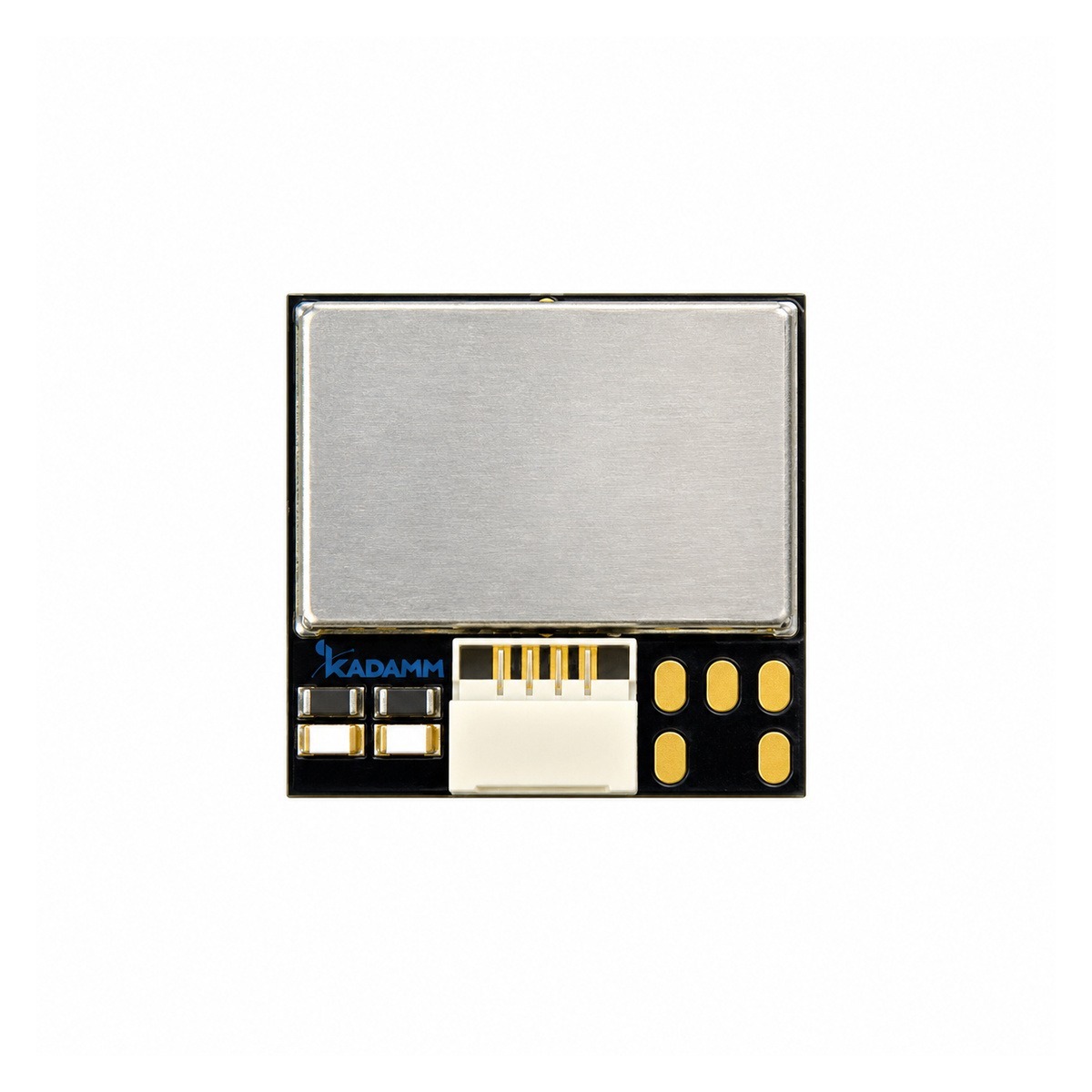

| KADAMM GNSS-MOD-L1-18-2 | встроенная керамическая патч-антенна | 2,0 м CEP | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 20 мА при 5,0 В | 4-контактный, шаг 1,00 мм | 18 × 18 × 8,1 мм, 8,2 г |

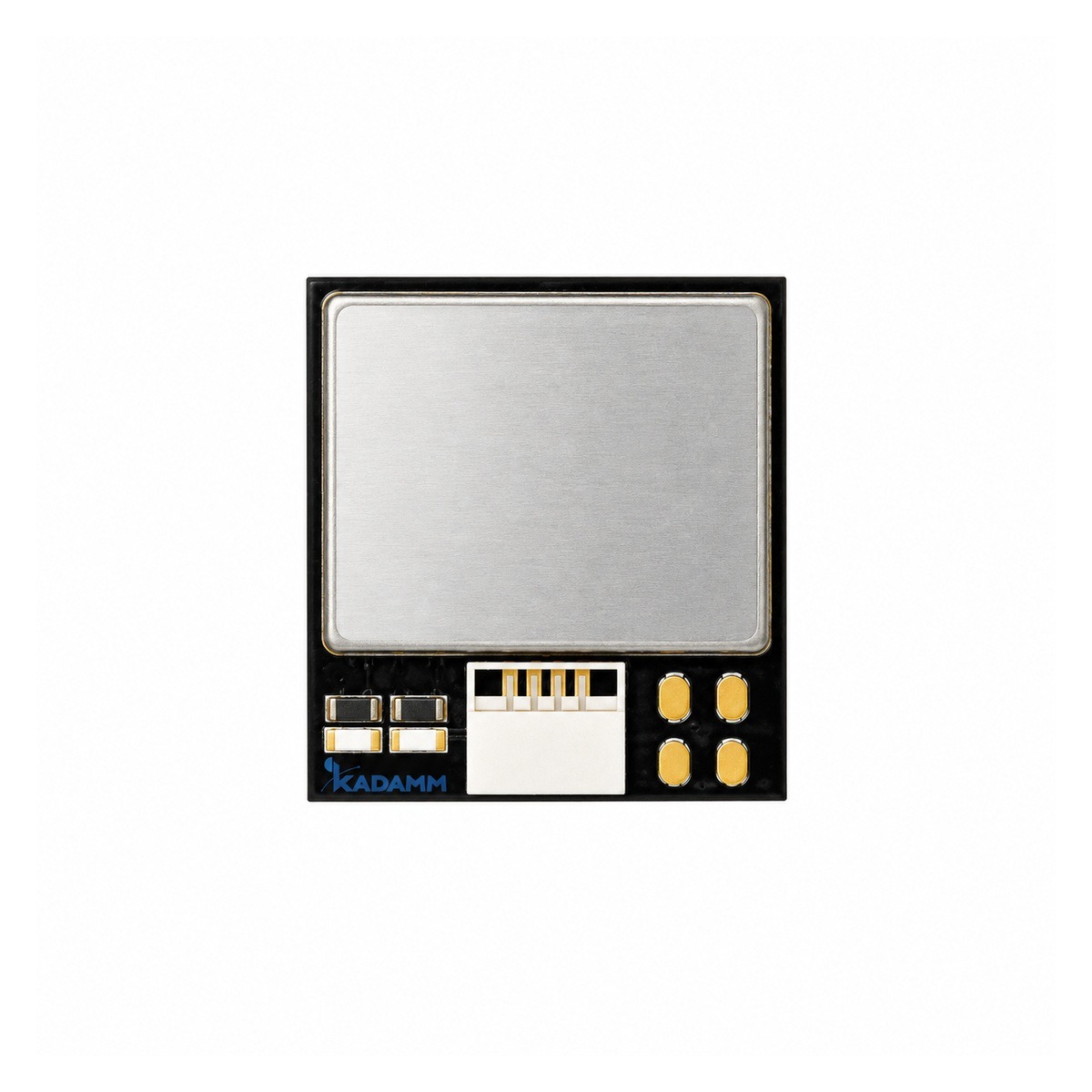

| KADAMM GNSS-MOD-L1-22 | встроенная керамическая патч-антенна | 2,0 м CEP | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 20 мА при 5,0 В | 4-контактный, шаг 1,00 мм | 22 × 20 × 6,1 мм, 5,8 г |

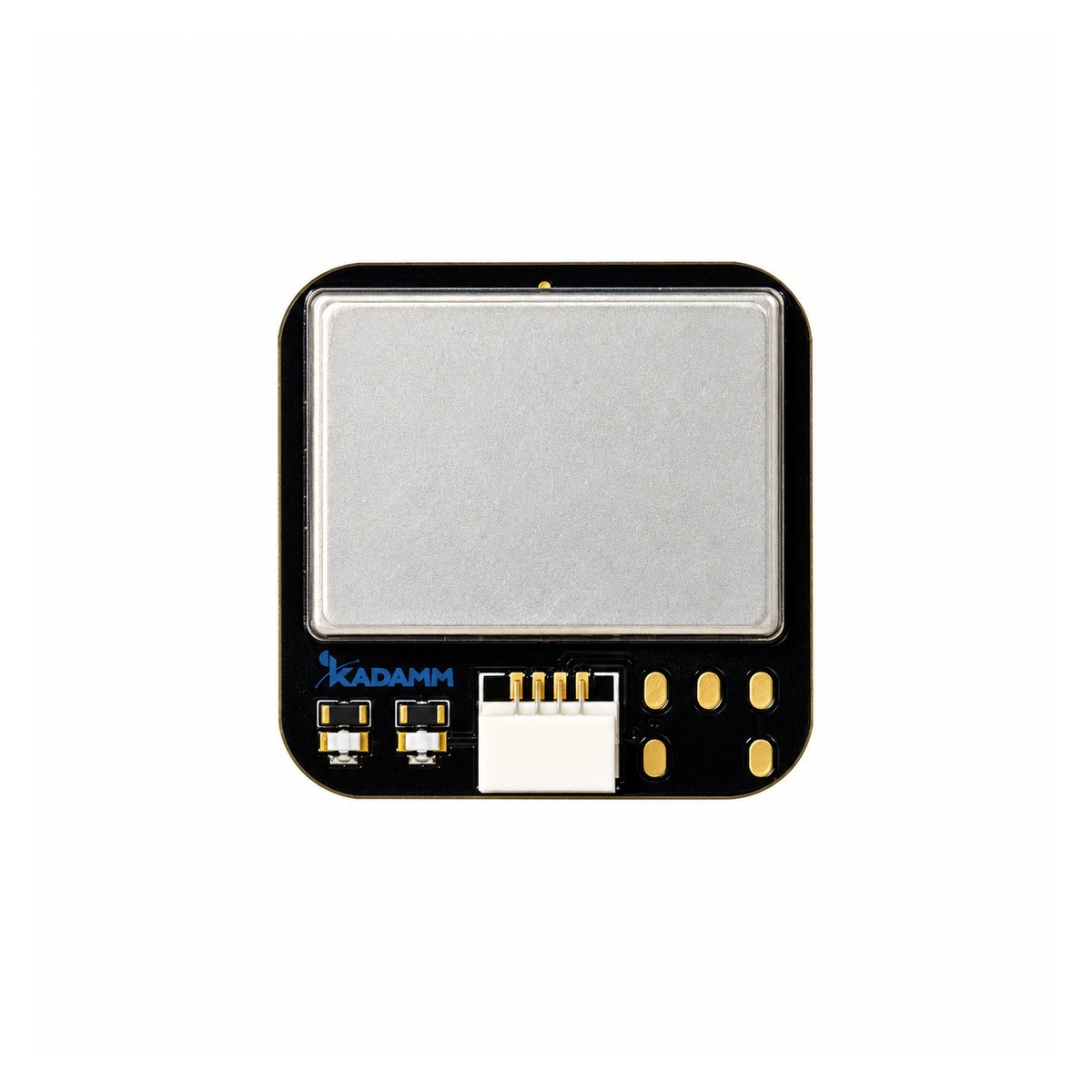

| KADAMM GNSS-MOD-L1-25 | уточняйте у менеджера | 2,0 м CEP | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 20 мА при 5,0 В | 4-контактный, шаг 1,00 мм | 25 × 25 × 6,1 мм, 10 г |

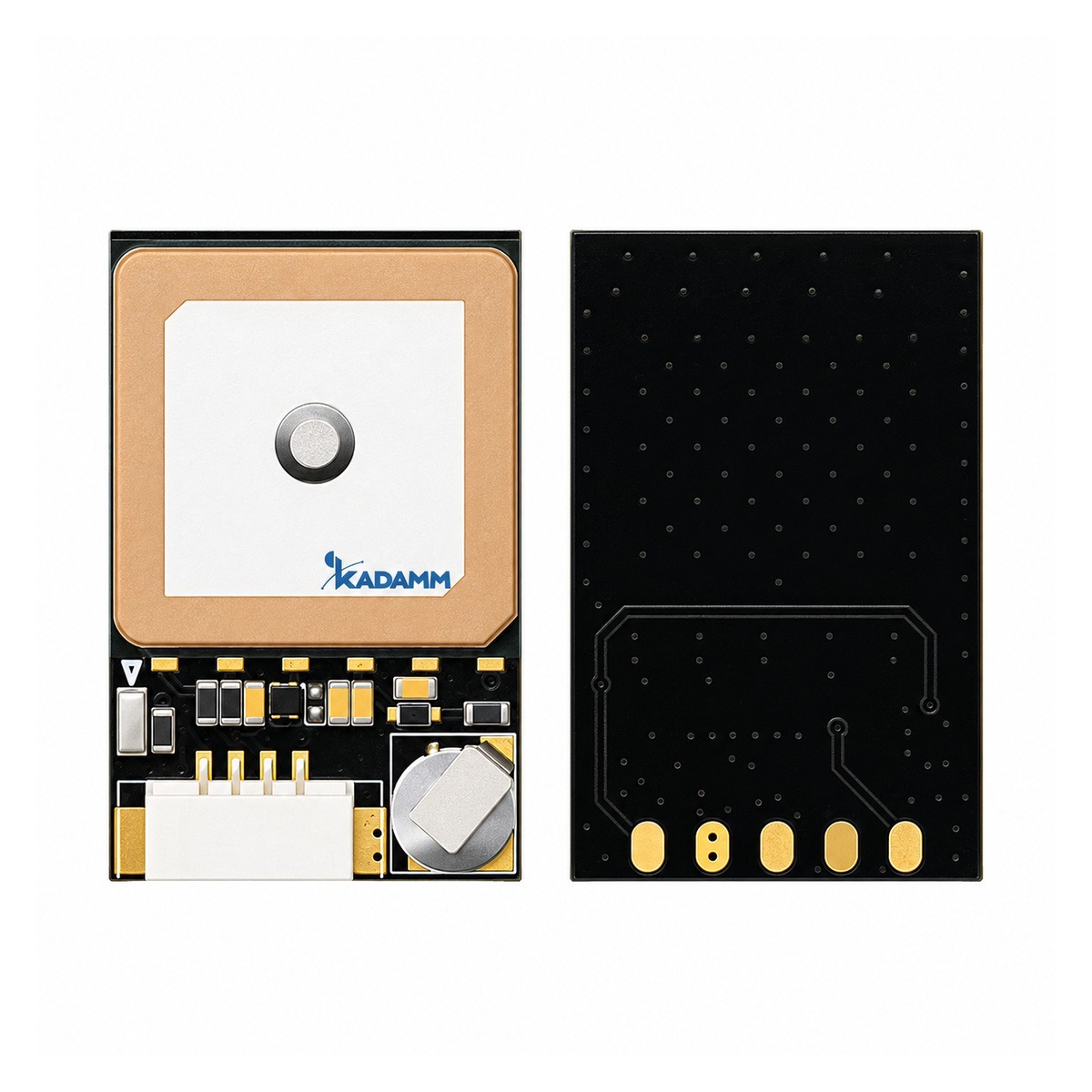

| KADAMM GNSS-MOD-L1-26 | встроенная патч-антенна | 2,0 м CEP | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 20 мА при 5,0 В | 4-контактный, шаг 1,00 мм | 26 × 16 × 8,2 мм, 8,0 г |

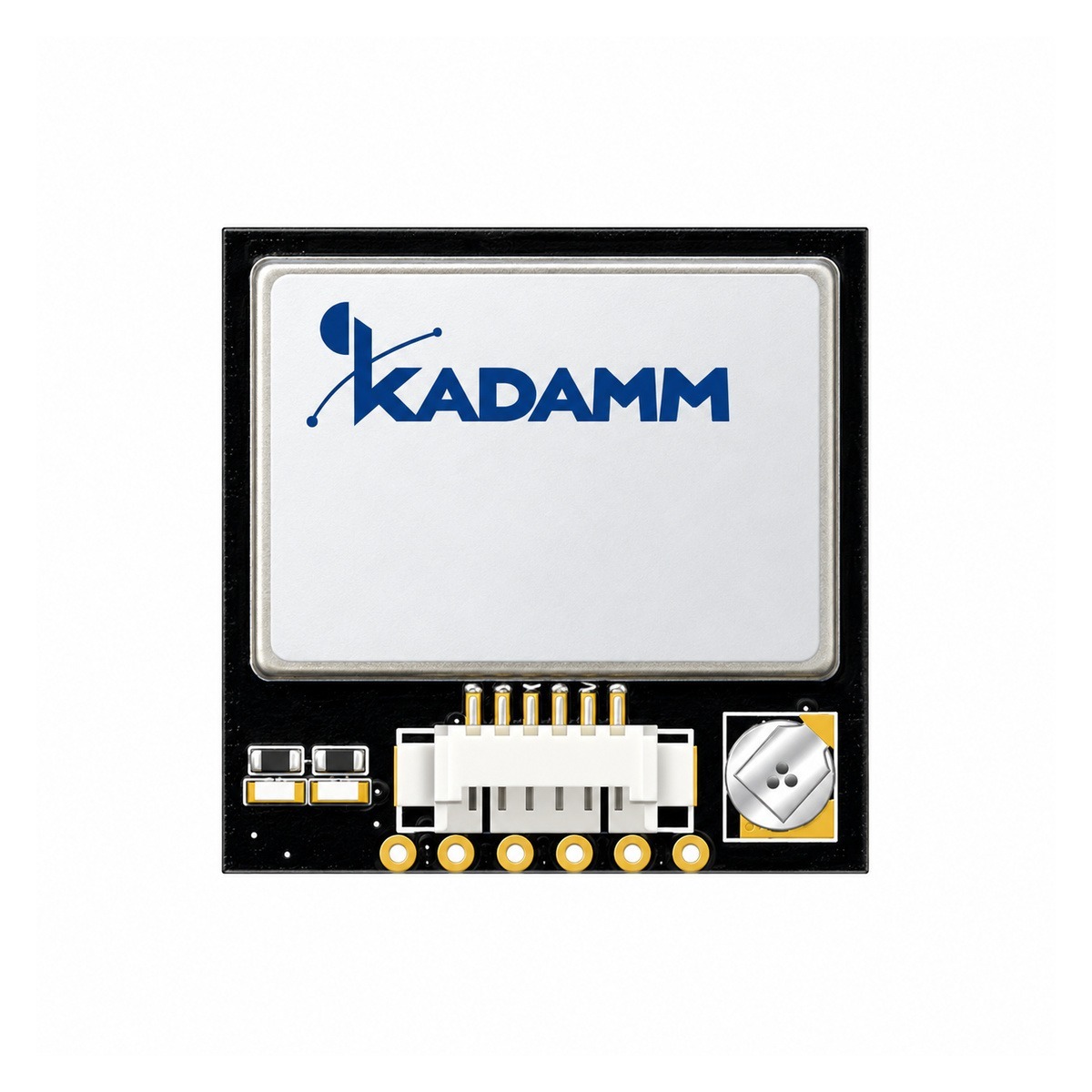

| KADAMM GNSS-MOD-L1-28 | встроенная керамическая патч-антенна | 2,0 м CEP | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 20 мА при 5,0 В | 6-контактный, шаг 1,25 мм | 28 × 28 × 8,5 мм, 14 г |

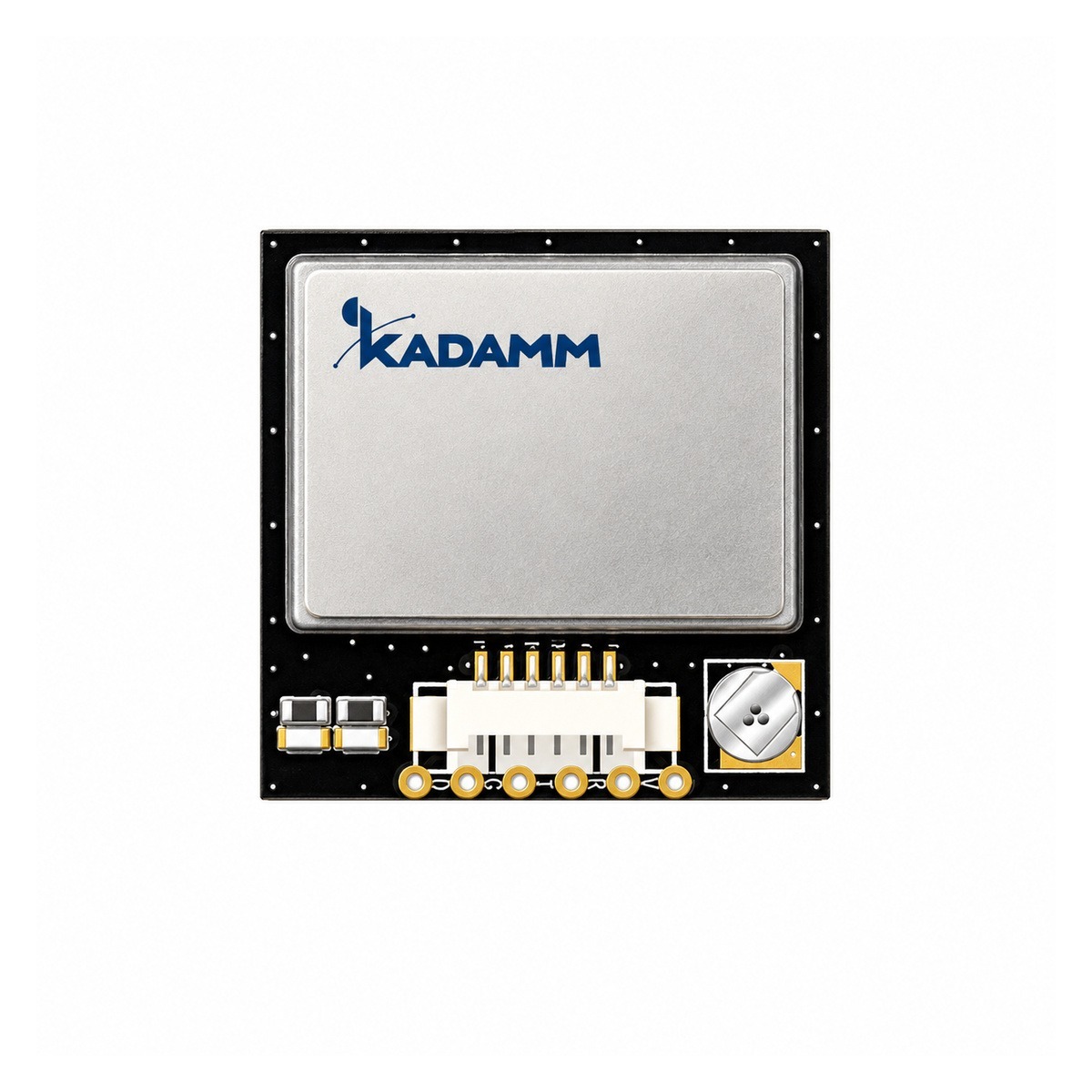

| KADAMM GNSS-MOD-L1-28-2 | встроенная патч-антенна | 2,0 м CEP | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 15 мА при 5,0 В | 6-контактный, шаг 1,25 мм | 28 × 28 × 11 мм, 12,0 г |

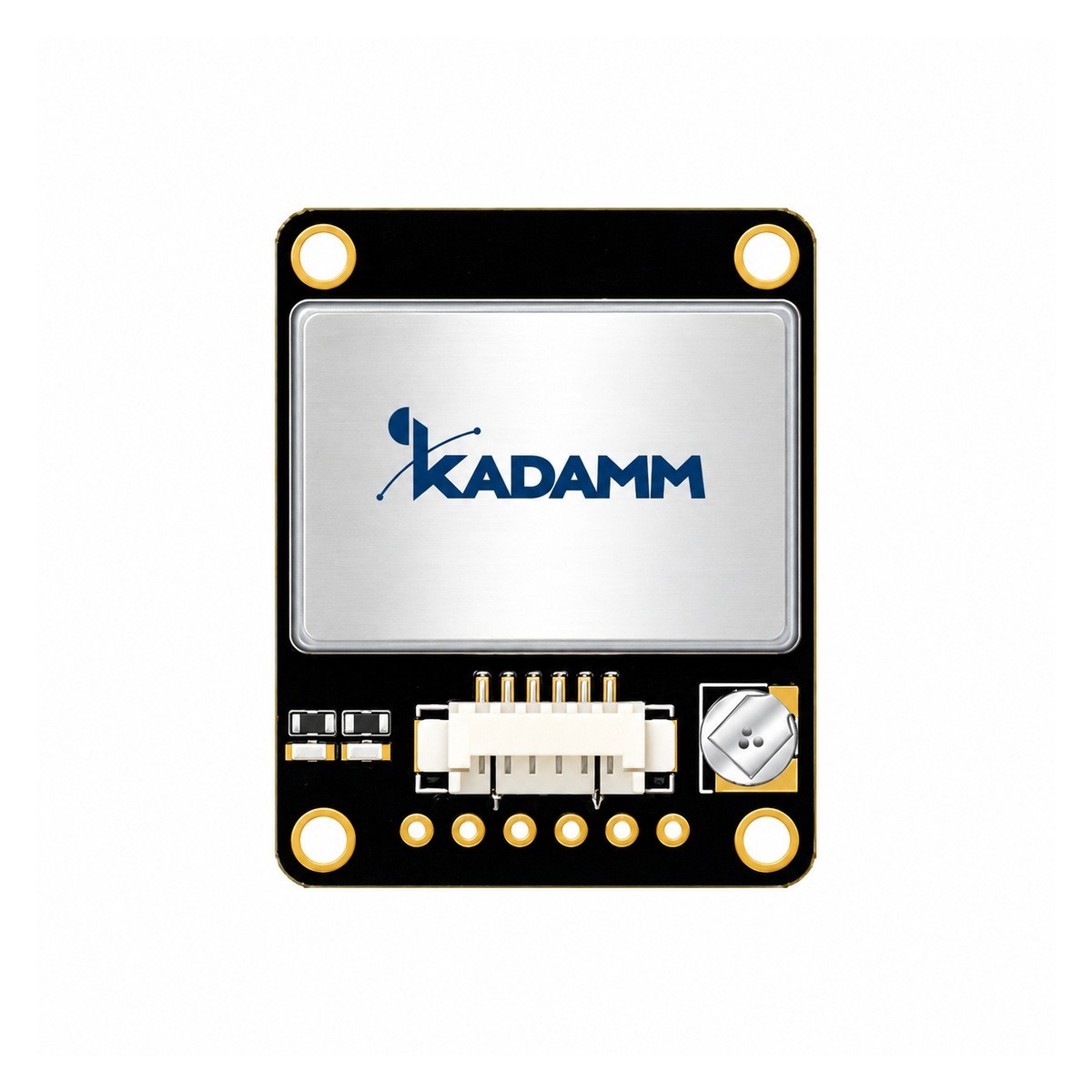

| KADAMM GNSS-MOD-L1-35 | встроенная керамическая патч-антенна | 2,0 м CEP | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 20 мА при 5,0 В | 6-контактный, шаг 1,25 мм | 35 × 27 × 8,5 мм, 14,5 г |

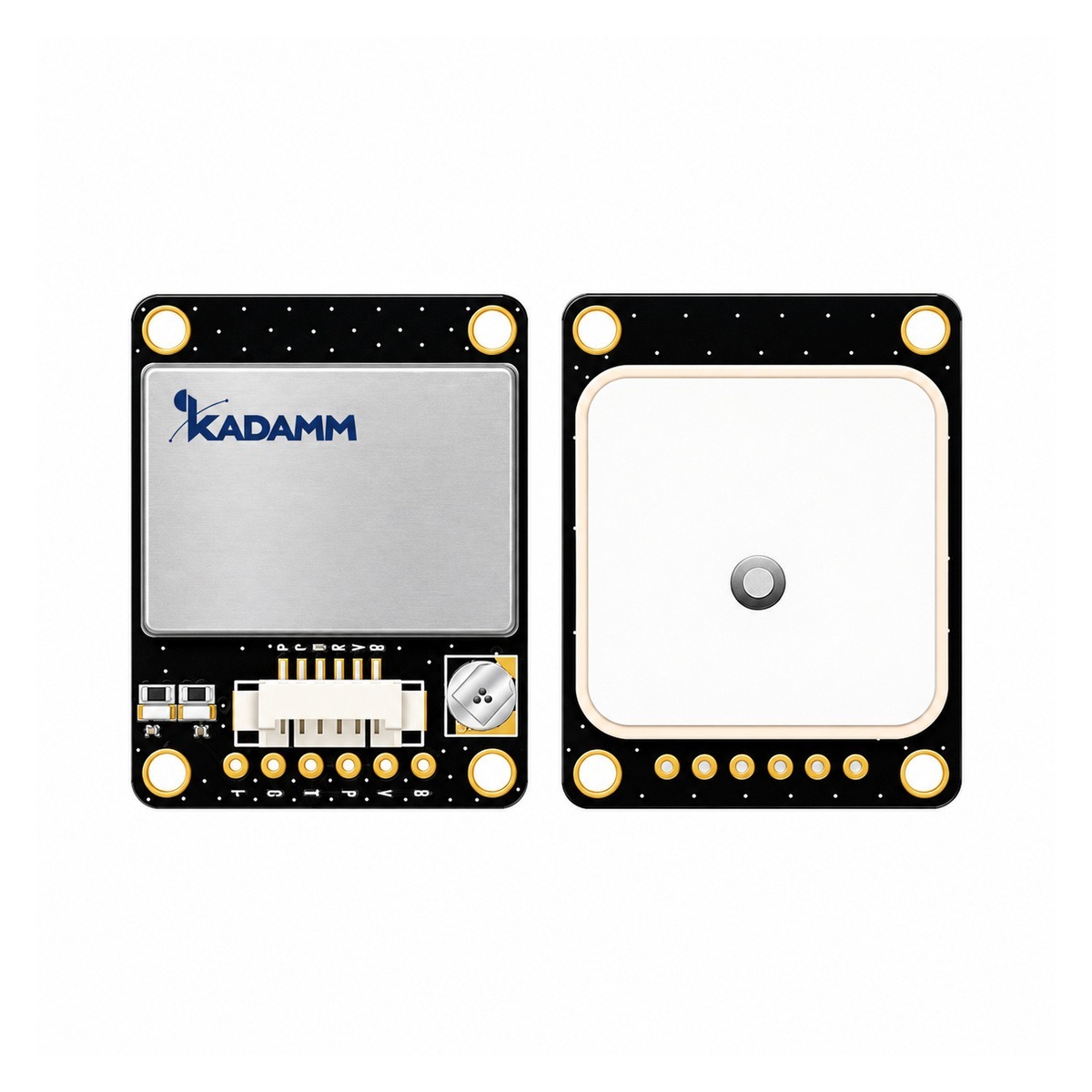

| KADAMM GNSS-MOD-L1-35-2 | встроенная патч-антенна | 2,0 м CEP | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 15 мА при 5,0 В | 6-контактный, шаг 1,25 мм | 35 × 27 × 8,5 мм, 13,9 г |

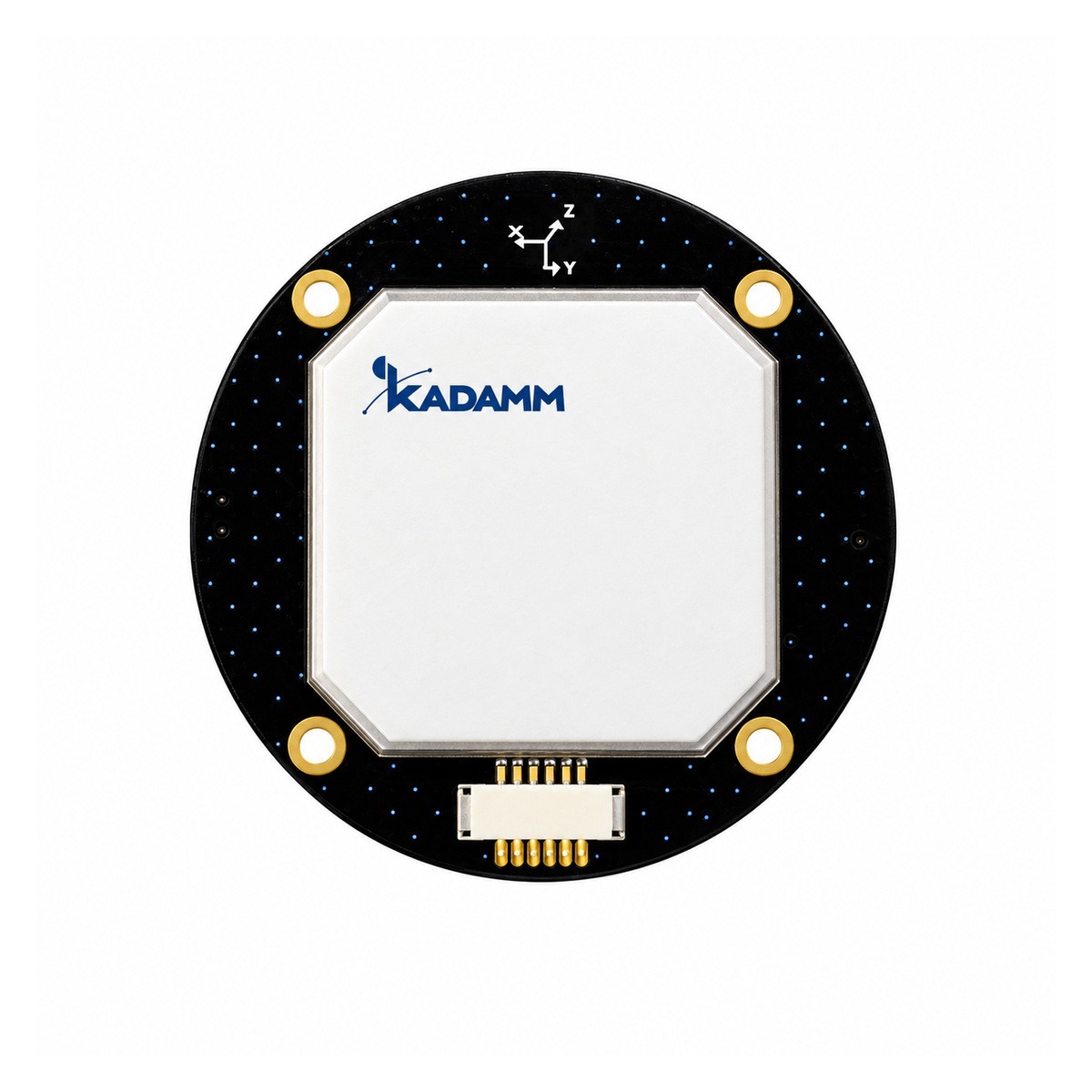

| KADAMM GNSS-MOD-L1-56 | встроенная керамическая патч-антенна | 2,0 м CEP | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 20 мА при 5,0 В | 6-контактный, шаг 1,25 мм, с защёлкой | Ø56 × 9,6 мм, 30 г |
Стандарты
- NMEA 0183 — формат навигационных сообщений для приёмника.
Применение
ГНСС-модули применяют в навигации транспорта и мониторинге, на беспилотниках и роботах, в геодезии и точном земледелии, для синхронизации времени в сетях связи и энергетики.
Сети и службы в полосах GNSS-MOD-L1:
Перед заказом KADAMM GNSS-MOD-L1 сверьте с проектом:
- Частоты оборудования — внутри 1559–1610 МГц
- Климат площадки — в пределах −40…+85 °C
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-MOD-L1 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Уличные соединения GNSS-MOD-L1 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GNSS-MOD-L1 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-MOD-L1 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-MOD-L1 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-MOD-L1 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-MOD-L1 | KADAMM GNSS-MOD-L1-26-2 | KADAMM GNSS-MOD-B1 | KADAMM GNSS-RTK-MOD-L15-1 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1559–1610 МГц | 1559–1610 МГц | 1559–1610 МГц | 1164–1215 и 1559–1610 МГц |
| Масса | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») |
| Страница | Эта модель | Открыть | Открыть | Открыть |
