Модули ГНСС BeiDou B1.
Что представляет собой модуль
KADAMM GNSS-MOD-B1 — модули ГНСС BeiDou B1. Модуль ставят на плату или в корпус оборудования; он принимает сигналы навигационных спутников систем BeiDou B1I, B1C и вычисляет координаты, скорость и время. Антенну подключают к антенному входу модуля.
Точность определения координат в автономном режиме — менее 2 м CEP50; для навигации транспорта, трекеров и синхронизации времени этого достаточно.
Параметры: время до первого решения: холодный старт ≤ 23 с, горячий ≤ 1 с, повторный захват ≤ 1 с; частота обновления — до 10 Гц (по умолчанию 1 Гц); точность метки времени 1PPS — 20 нс.
Подключение и данные: UART, уровни TTL; NMEA 0183 (RMC, VTG, GGA, GSA, GSV, GLL, ZDA, TXT). Формат NMEA 0183 понимают навигационные программы и контроллеры без доработки.
Питание — 3,6–5,5 В (типовое 5,0 В).
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM GNSS-MOD-B1 и KADAMM GNSS-MOD-L1: число входов, разъёмы и способ крепления у моделей могут различаться.
Сравните таблицы характеристик KADAMM GNSS-MOD-B1 и KADAMM GNSS-MOD-L1-26-2: число входов, разъёмы и способ крепления у моделей могут различаться.
- Полосы 1559–1610 МГц, у GNSS-RTK-MOD-L15-1 — 1164–1215 и 1559–1610 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GNSS-MOD-B1 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сигналы | BeiDou B1I, B1C |
| Чувствительность | слежение −161 дБм, повторный захват −158 дБм, холодный старт −148 дБм, горячий старт −155 дБм |
| Точность (автономная) | менее 2 м CEP50 |
| Точность скорости | менее 0,1 м/с (1σ) |
| Точность 1PPS | 20 нс |
| Время до первого решения | холодный старт ≤ 23 с, горячий ≤ 1 с, повторный захват ≤ 1 с |
| Частота обновления | до 10 Гц (по умолчанию 1 Гц) |
| Интерфейс | UART, уровни TTL |
| Скорость обмена | 115200 бит/с |
| Протоколы | NMEA 0183 (RMC, VTG, GGA, GSA, GSV, GLL, ZDA, TXT) |
| Выход PPS | период 1 с, импульс 100 мс |
| Энергонезависимая память | есть: настройки сохраняются при отключении питания |
| Предельные условия | высота до 18 000 м, скорость до 515 м/с |
| Питание | 3,6–5,5 В (типовое 5,0 В) |
| Ток потребления | 35 мА при 5,0 В |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | модуль ГНСС BeiDou B1 на плате с выходом UART TTL |
| Антенна | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Масса | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −40…+90 °C |
Исполнения
| Артикул | Антенна | Интерфейс | Питание | Разъёмы | Габариты, масса |
|---|---|---|---|---|---|

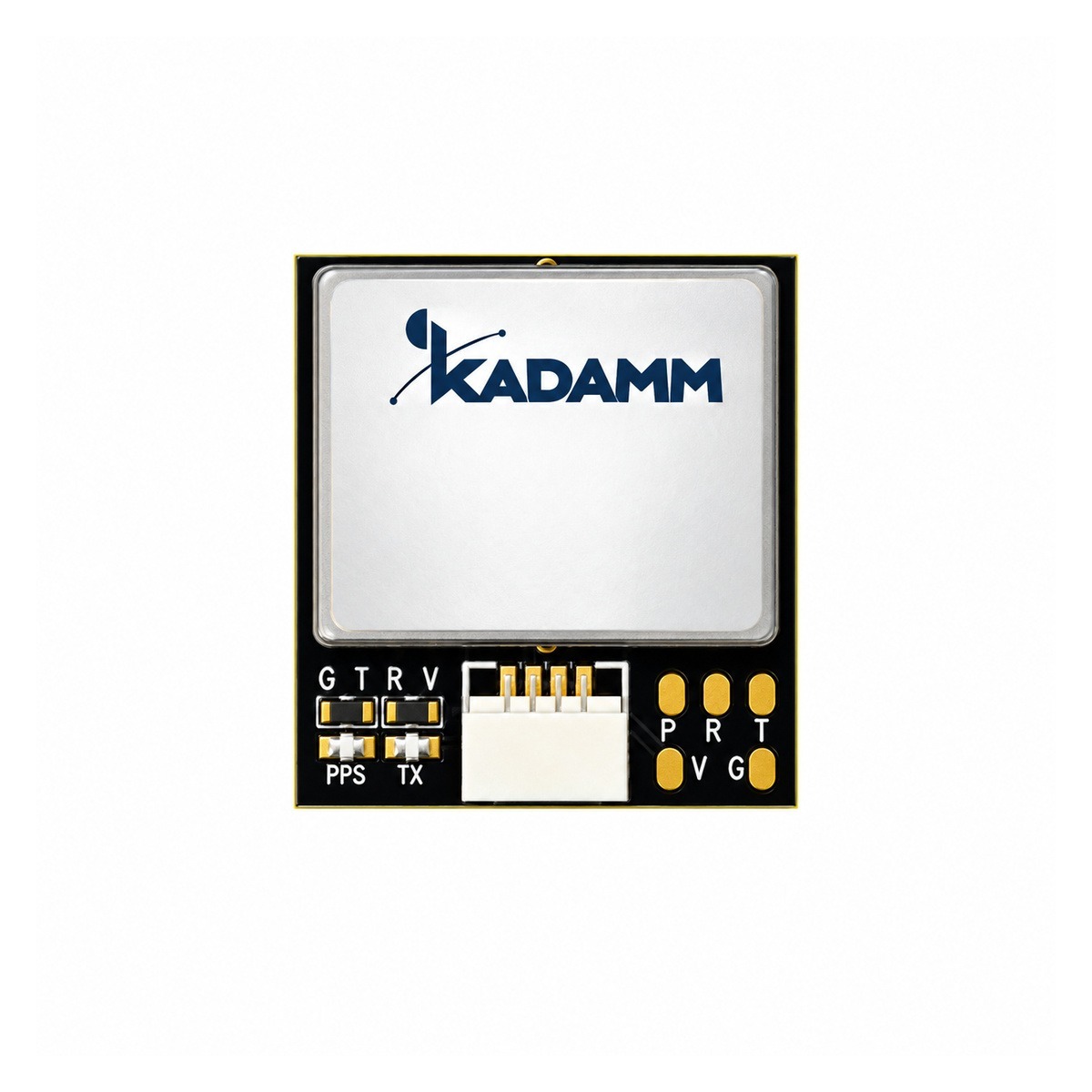

| KADAMM GNSS-MOD-B1-22 | встроенная керамическая патч-антенна | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 35 мА при 5,0 В | 4-контактный, шаг 1,00 мм | 22 × 20 × 6,2 мм, 9 г |

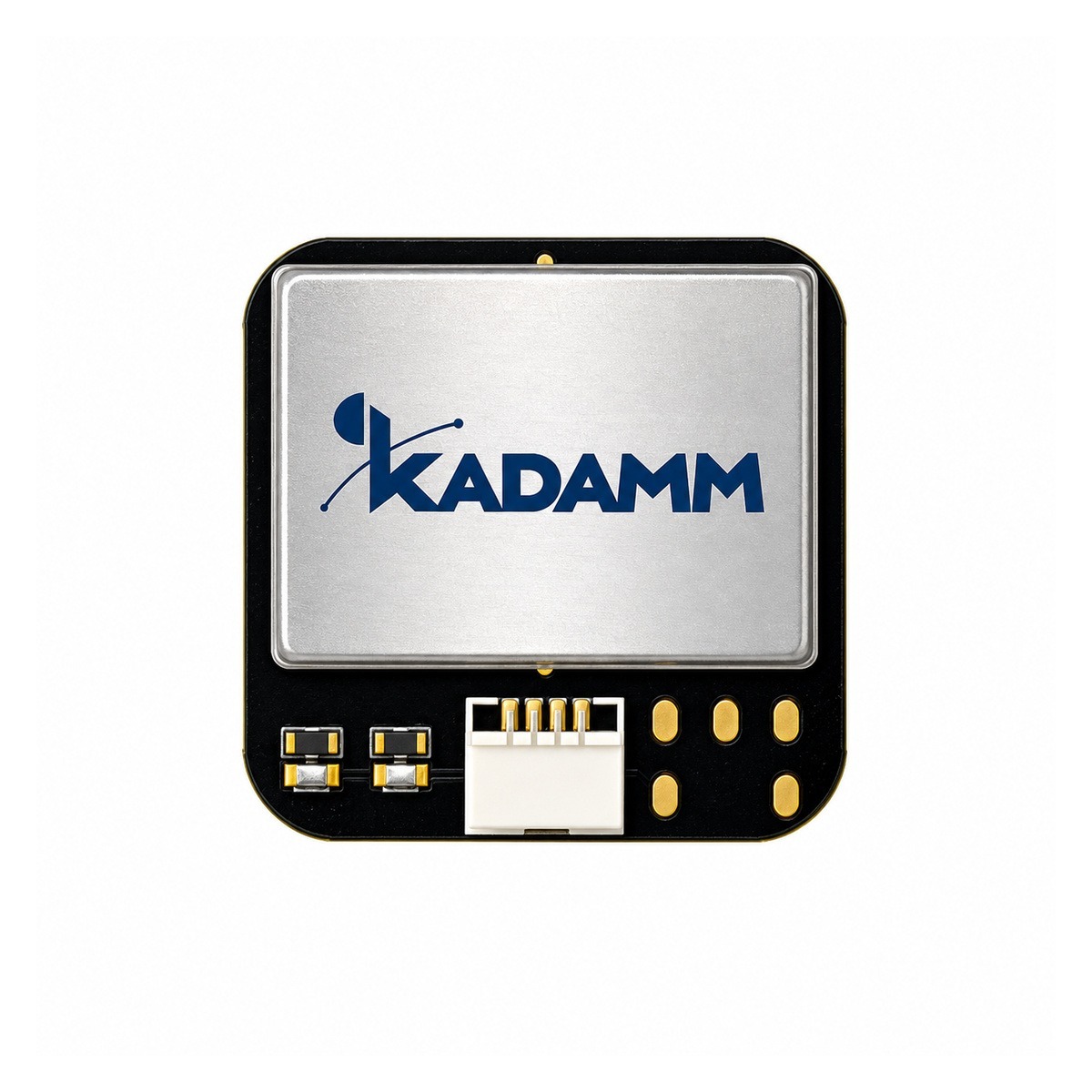

| KADAMM GNSS-MOD-B1-25 | уточняйте у менеджера | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 35 мА при 5,0 В | 4-контактный, шаг 1,00 мм | 25 × 25 × 6,1 мм, 10 г |

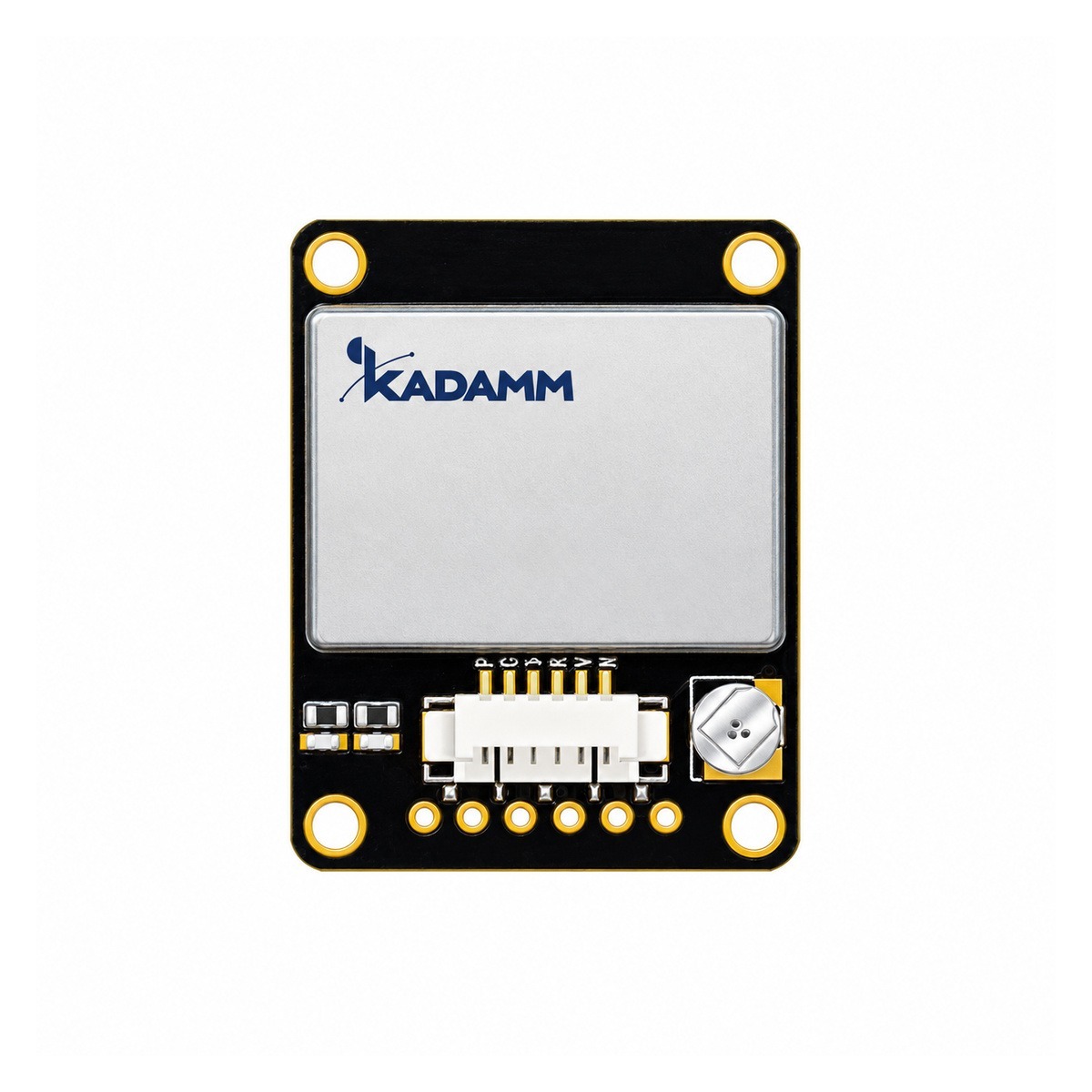

| KADAMM GNSS-MOD-B1-35 | встроенная керамическая патч-антенна | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 35 мА при 5,0 В | 6-контактный, шаг 1,25 мм | 35 × 27 × 8,5 мм, 14,5 г |
Стандарты
- NMEA 0183 — формат навигационных сообщений для приёмника.
Применение
ГНСС-модули применяют в навигации транспорта и мониторинге, на беспилотниках и роботах, в геодезии и точном земледелии, для синхронизации времени в сетях связи и энергетики.
Сети и службы в полосах GNSS-MOD-B1:
Перед заказом KADAMM GNSS-MOD-B1 сверьте с проектом:
- Частоты оборудования — внутри 1559–1610 МГц
- Климат площадки — в пределах −40…+85 °C
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-MOD-B1 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- После затяжки соединения GNSS-MOD-B1 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление GNSS-MOD-B1 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-MOD-B1 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-MOD-B1 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-MOD-B1 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-MOD-B1 | KADAMM GNSS-MOD-L1 | KADAMM GNSS-MOD-L1-26-2 | KADAMM GNSS-RTK-MOD-L15-1 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1559–1610 МГц | 1559–1610 МГц | 1559–1610 МГц | 1164–1215 и 1559–1610 МГц |
| Масса | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
