Модули ГНСС L1 для внешней антенны.
Что представляет собой модуль
KADAMM GNSS-MOD-L1-26-2 — модули ГНСС L1 для внешней антенны. Модуль ставят на плату или в корпус оборудования; он принимает сигналы навигационных спутников систем GPS, BeiDou, Galileo и вычисляет координаты, скорость и время. Антенну подключают к антенному входу модуля.
Точность определения координат в автономном режиме — 2,0 м CEP; для навигации транспорта, трекеров и синхронизации времени этого достаточно.
Параметры: число каналов — 100; время до первого решения: холодный старт 28 с, горячий 1 с, с помощью (AGNSS) 1,5 с; частота обновления — 1–20 Гц (по умолчанию 10 Гц).
Подключение и данные: UART, уровни TTL; NMEA 0183, UBX (PVT, SAT). Формат NMEA 0183 понимают навигационные программы и контроллеры без доработки.
Питание — 3,6–5,5 В (типовое 5,0 В).
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM GNSS-MOD-L1-26-2 и KADAMM GNSS-MOD-L1: число входов, разъёмы и способ крепления у моделей могут различаться.
Сравните таблицы характеристик KADAMM GNSS-MOD-L1-26-2 и KADAMM GNSS-MOD-B1: число входов, разъёмы и способ крепления у моделей могут различаться.
- Полосы 1559–1610 МГц, у GNSS-RTK-MOD-L15-1 — 1164–1215 и 1559–1610 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GNSS-MOD-L1-26-2 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сигналы | GPS L1, BeiDou B1, Galileo E1, QZSS L1, SBAS L1 |
| Каналы | 100 |
| Чувствительность | слежение −163 дБм, повторный захват −159 дБм, холодный старт −148 дБм, горячий старт −159 дБм |
| Точность (автономная) | 2,0 м CEP |
| Точность скорости | 0,1 м/с CEP |
| Время до первого решения | холодный старт 28 с, горячий 1 с, с помощью (AGNSS) 1,5 с |
| Частота обновления | 1–20 Гц (по умолчанию 10 Гц) |
| Интерфейс | UART, уровни TTL |
| Скорость обмена | 9600–2000000 бит/с, по умолчанию 115200 бит/с; режим сна |
| Протоколы | NMEA 0183, UBX (PVT, SAT) |
| Энергонезависимая память | есть: настройки сохраняются при отключении питания |
| Предельные условия | высота до 50 000 м, скорость до 500 м/с, ускорение до 4g |
| Питание | 3,6–5,5 В (типовое 5,0 В) |
| Ток потребления | 20 мА при 5,0 В |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | модуль ГНСС L1 на плате для внешней антенны, выход UART TTL |
| Антенна | по исполнению (см. таблицу «Исполнения») |
| Разъём | 6-контактный, шаг 1,25 мм |
| Кабель | KADAMM GNSS-MOD-L1-28-3, GNSS-MOD-L1-35-3 — 15 см (антенный вход); остальные исполнения — уточняйте у менеджера |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Масса | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −40…+90 °C |
Исполнения
| Артикул | Антенна | Интерфейс | Питание | Разъёмы | Габариты, масса |
|---|---|---|---|---|---|

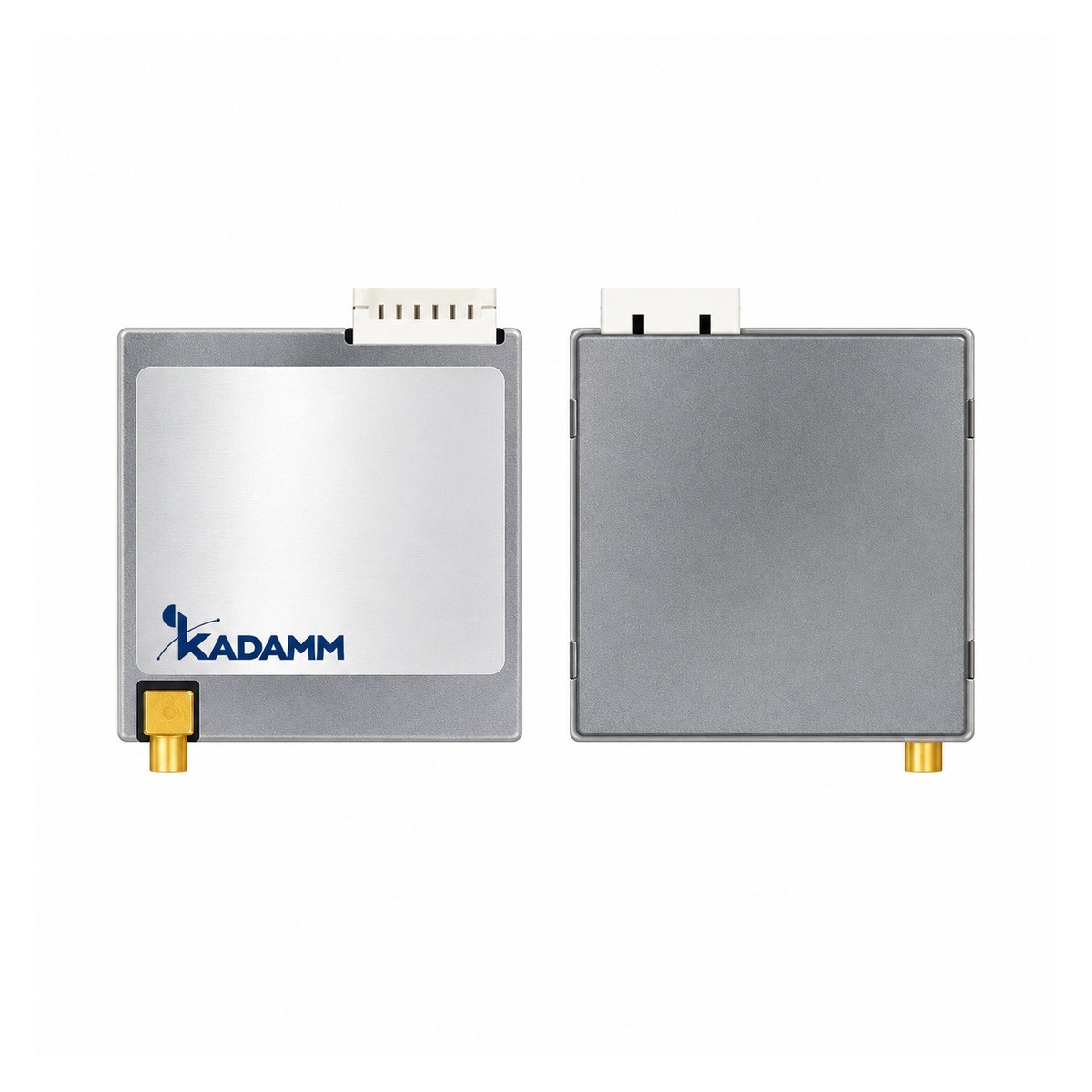

| KADAMM GNSS-MOD-L1-26-2 | внешняя: на модуле разъём антенного входа (тип — уточняйте у менеджера) | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 20 мА при 5,0 В | 6-контактный, шаг 1,25 мм | 25,6 × 25,6 × 7,1 мм, 12,0 г |

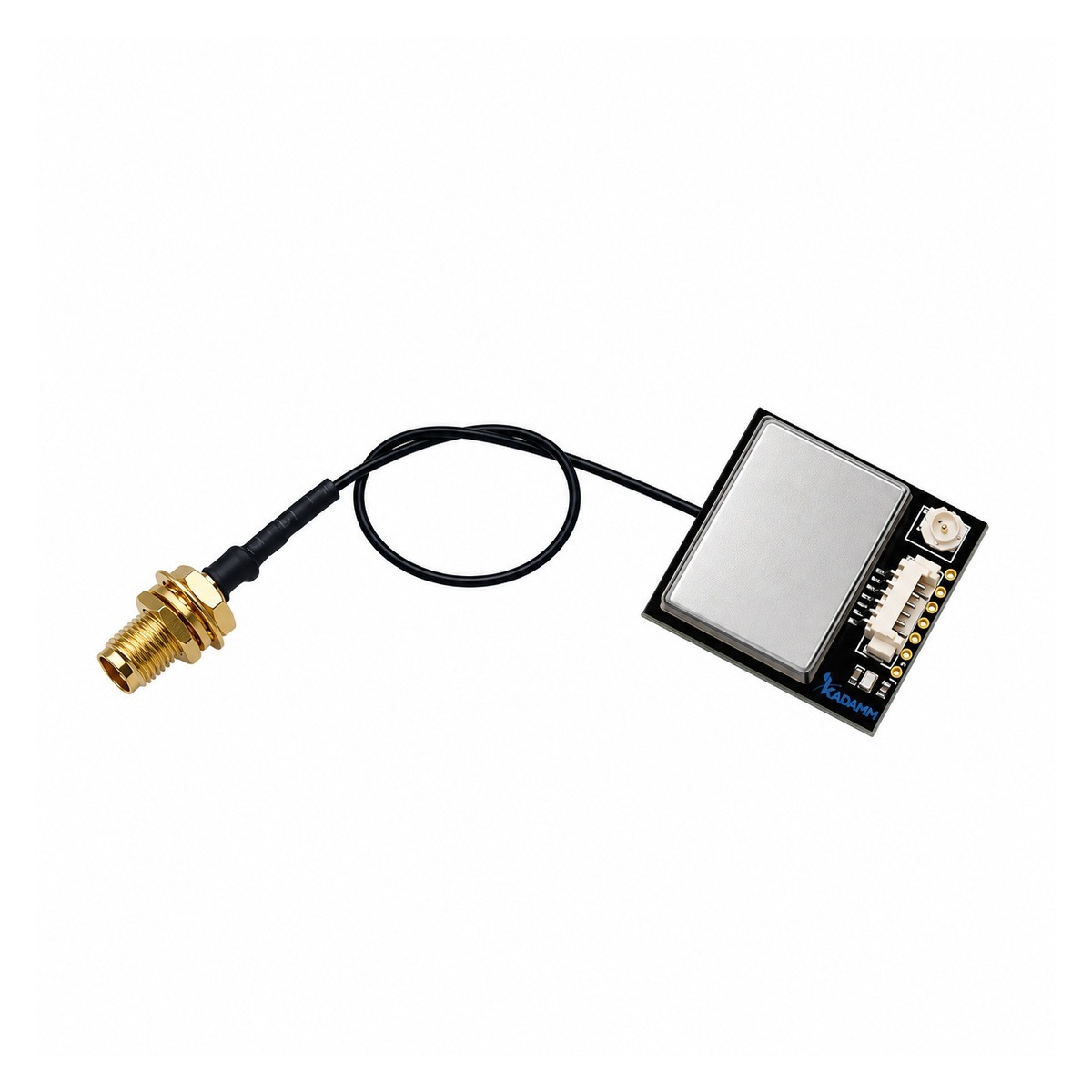

| KADAMM GNSS-MOD-L1-28-3 | внешняя: антенный вход на кабеле 15 см (тип разъёма — уточняйте у менеджера) | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 20 мА при 5,0 В | 6-контактный, шаг 1,25 мм | 28 × 28 × 4,3 мм, 7,5 г |

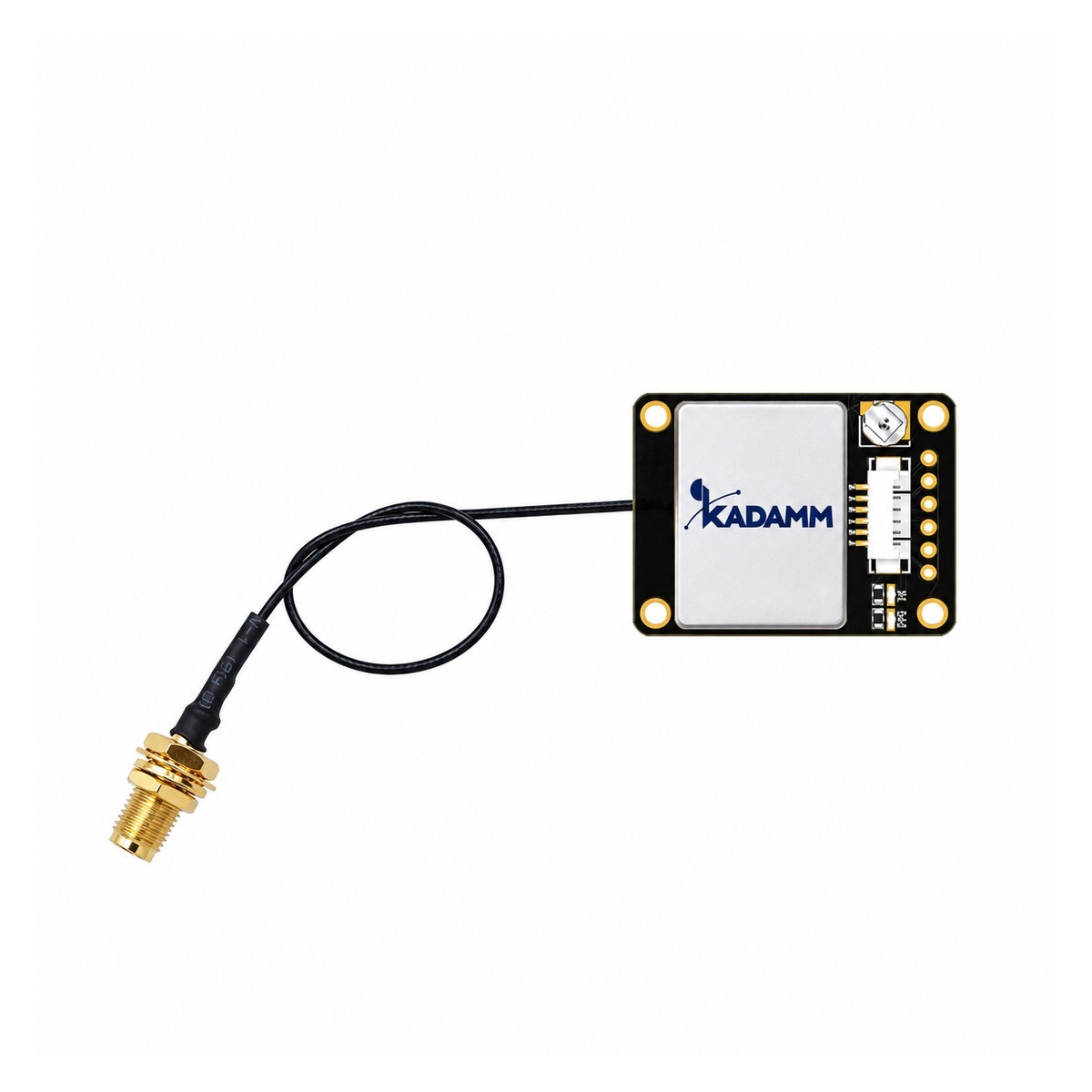

| KADAMM GNSS-MOD-L1-35-3 | внешняя: антенный вход на кабеле 15 см (тип разъёма — уточняйте у менеджера) | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 20 мА при 5,0 В | 6-контактный, шаг 1,25 мм | 35 × 27 × 4,3 мм, 8 г |
Стандарты
- NMEA 0183 — формат навигационных сообщений для приёмника.
Применение
ГНСС-модули применяют в навигации транспорта и мониторинге, на беспилотниках и роботах, в геодезии и точном земледелии, для синхронизации времени в сетях связи и энергетики.
Сети и службы в полосах GNSS-MOD-L1-26-2:
Перед заказом KADAMM GNSS-MOD-L1-26-2 сверьте с проектом:
- Частоты оборудования — внутри 1559–1610 МГц
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-MOD-L1-26-2 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — 6-контактный, шаг 1,25 мм.
- Разъёмы GNSS-MOD-L1-26-2 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление GNSS-MOD-L1-26-2 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-MOD-L1-26-2 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-MOD-L1-26-2 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-MOD-L1-26-2 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
