Комбинированная антенна ГНСС: GPS, ГЛОНАСС, МШУ 28 ± 2 дБ.
Что представляет собой антенна

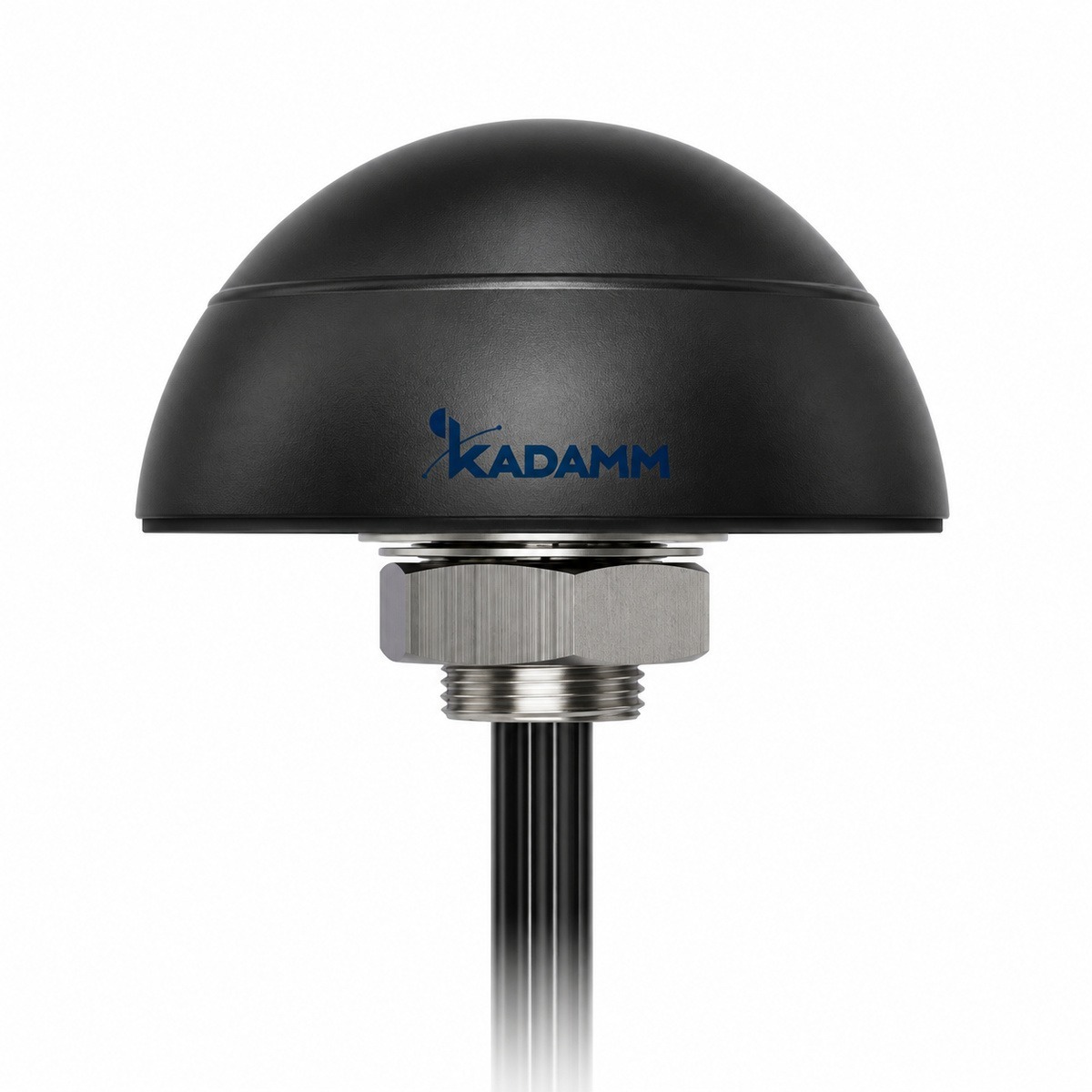

KADAMM GNSS-LTE2W2-3 — комбинированная антенна ГНСС для систем GPS, ГЛОНАСС. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна принимает GPS, ГЛОНАСС. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 28 ± 2 дБ, коэффициент шума ≤ 1,5 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 3–5 В — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Излучатель — керамический патч керамический патч 25 × 25 × 6 мм. Размер элемента и площадь металлической «земли» под ним определяют усиление и форму диаграммы: на маленькой земле усиление падает.
Антенна комбинированная: ГНСС и связь в одном корпусе с раздельными выходами — одно отверстие в крыше или шкафу вместо двух.
Конструкция и условия работы: размеры Ø110 × 53 мм; крепление: шпилька M27×2 (высота резьбовой части 27 мм) с гайкой, уплотнительная прокладка на клеевой основе; степень защиты IP67 (кроме места вывода кабеля); рабочая температура −40…+85 °C.
Разъём — SMA, вилка (другие — по заказу). Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Системы излучателей
| Массив | Диапазон | Усиление |
|---|---|---|
| Система 1 | ГНСС | 28 ± 2 дБ |
| Система 2 | 4G MIMO | 3 дБи |
| Система 3 | Wi-Fi MIMO | 2 дБи |
Всего у GNSS-LTE2W2-3 — 3 системы излучателей, 1 порт.
Чем отличается от похожих моделей KADAMM
- Полосы 1575,42–1610 МГц, у GNSS-L1G1 — 1559–1610 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 1575,42–1610 МГц, у GNSS-L1B1G1-35 — 1559–1610 МГц
- Разъём SMA, вилка (другие — по заказу), у GNSS-L1B1G1-35 — N, TNC
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 1575,42–1610 МГц, у GNSS-RTK-L15-28M — 1561,1–1602 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы

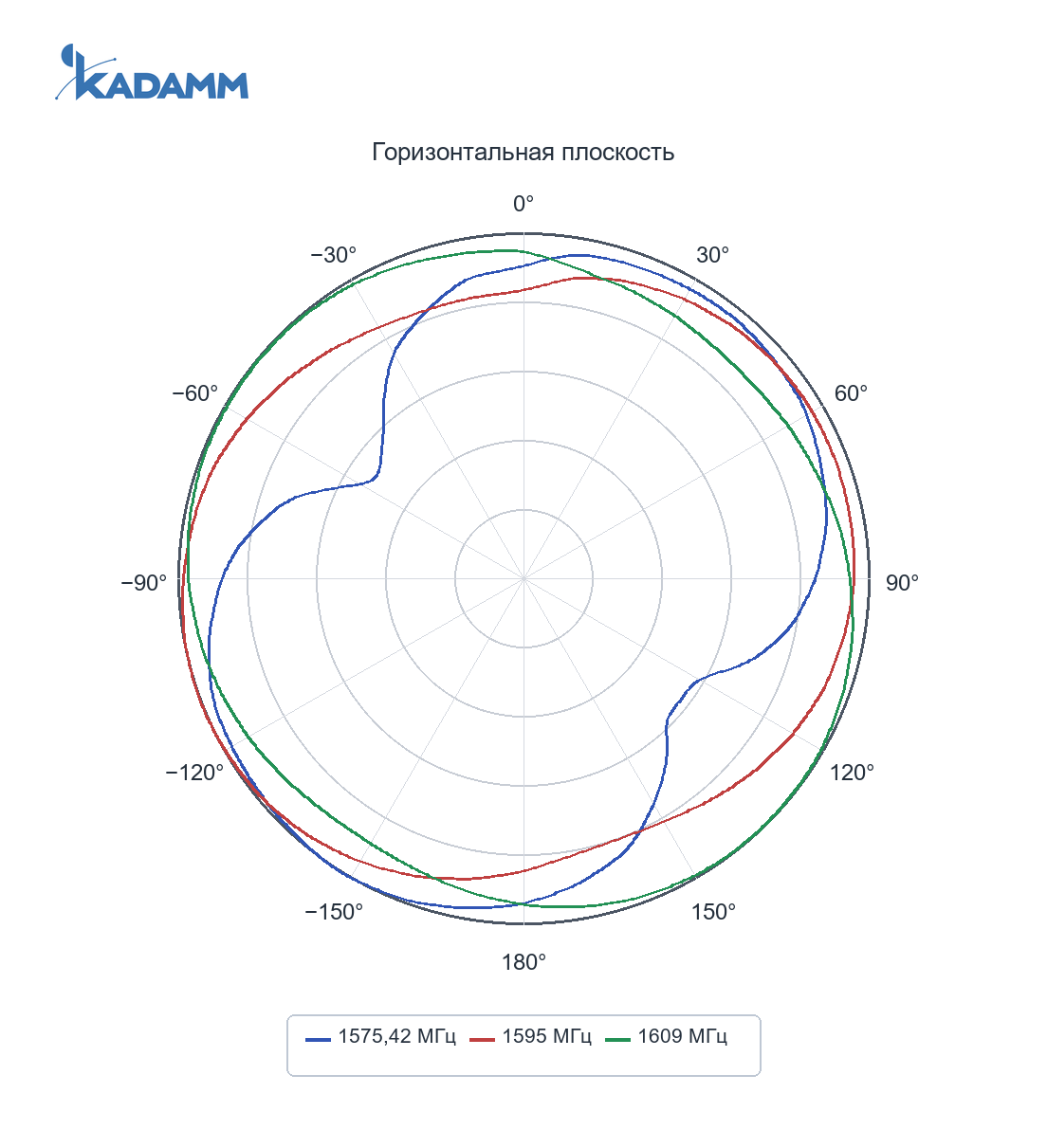

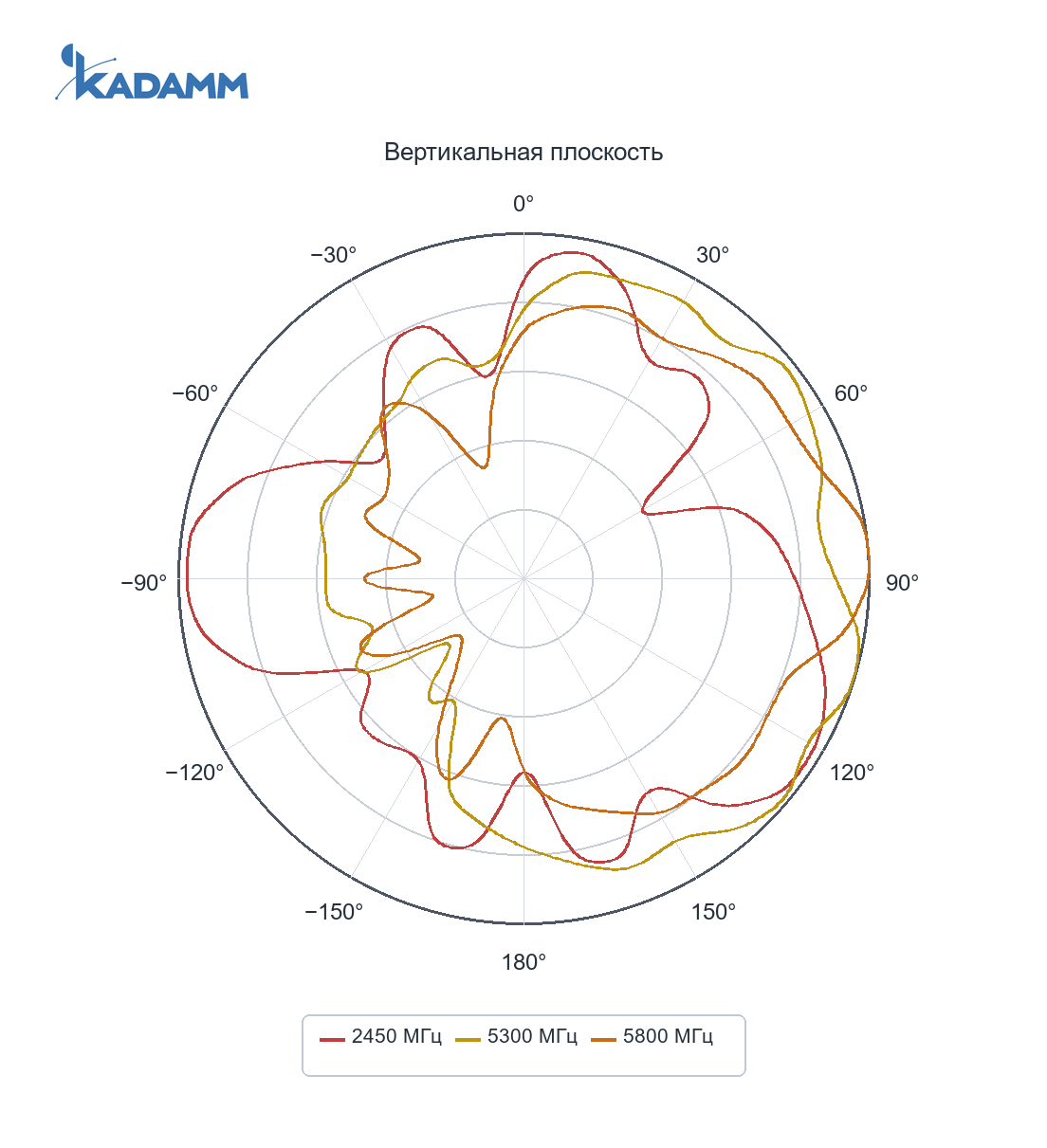

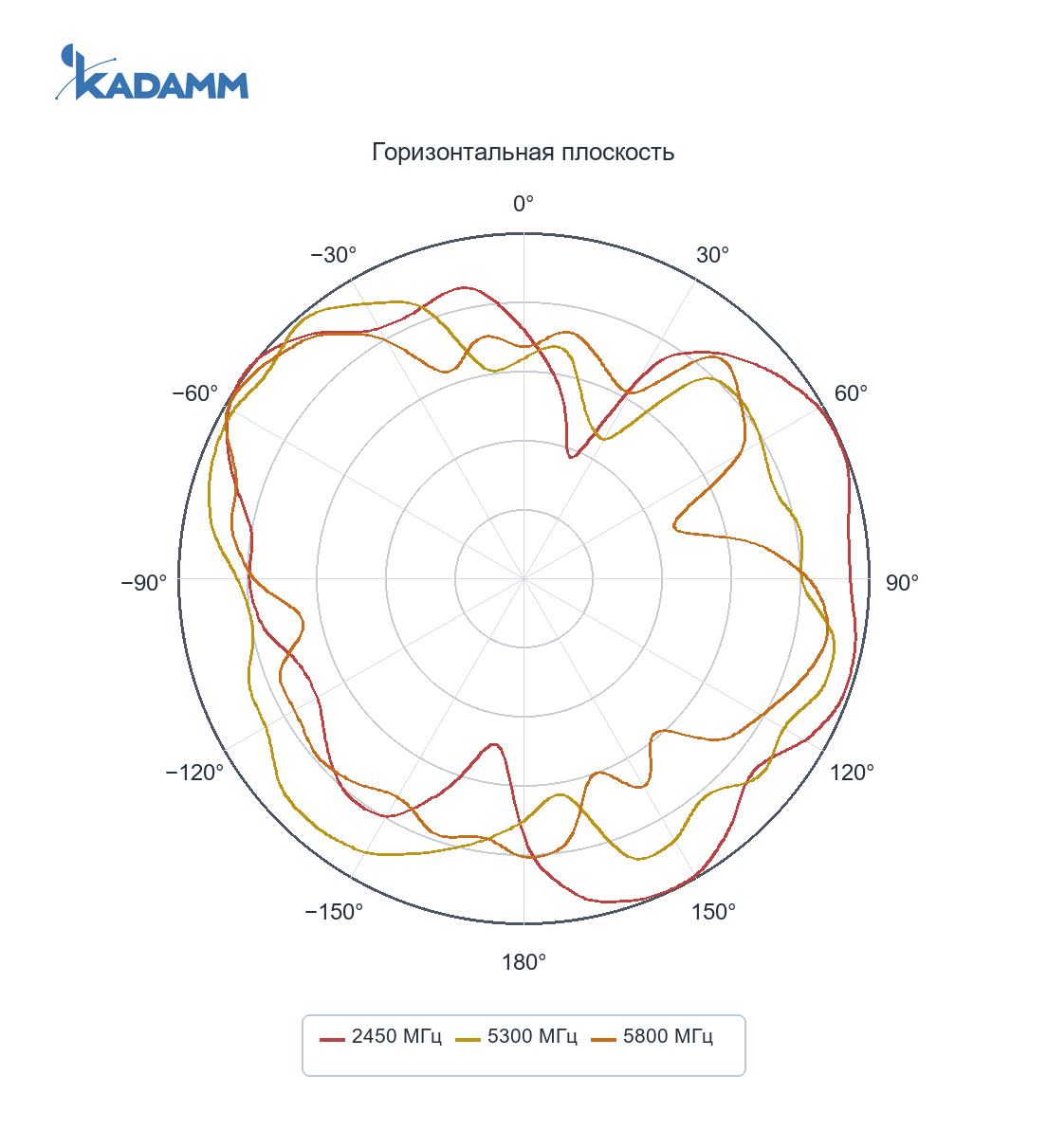

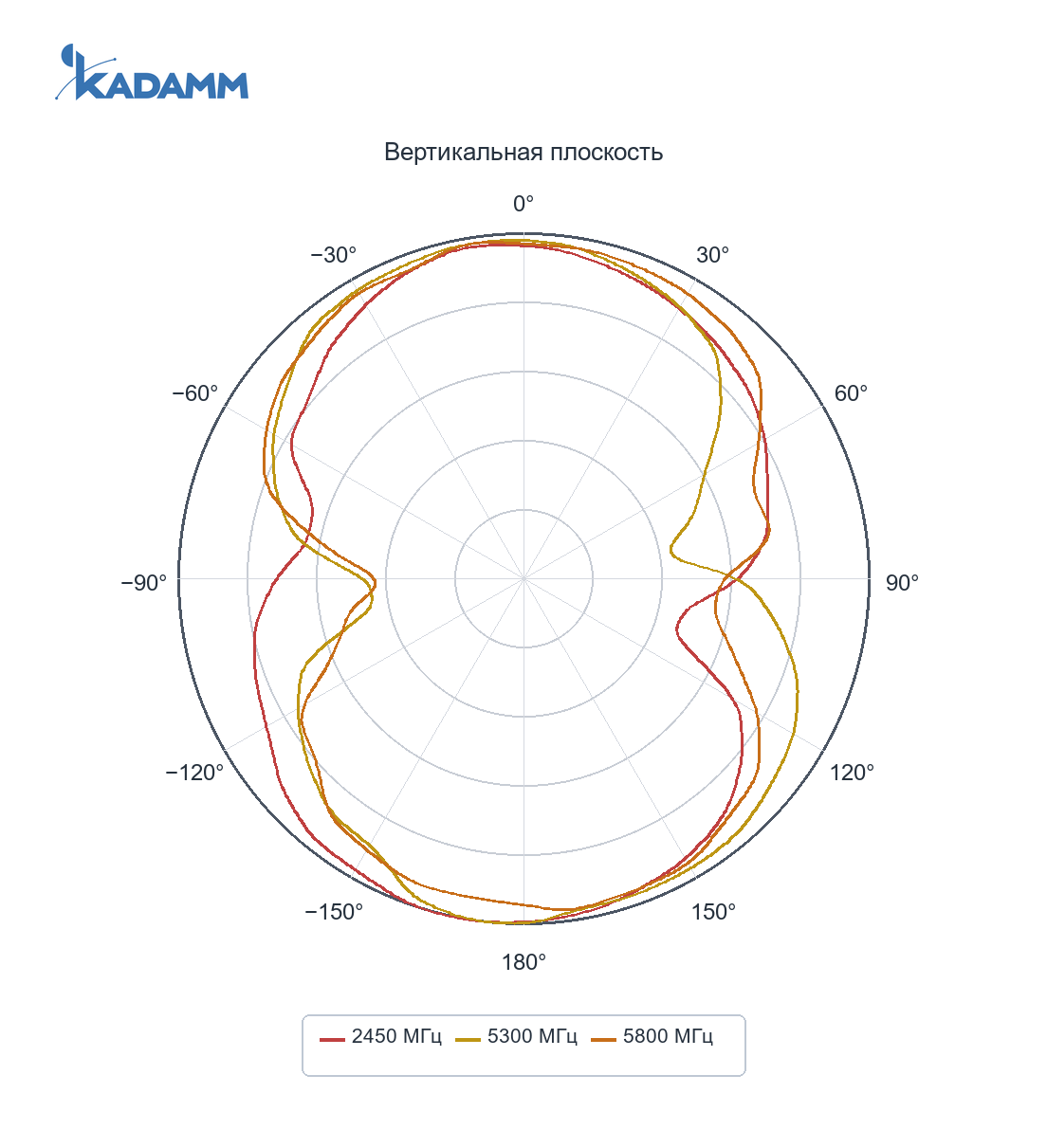

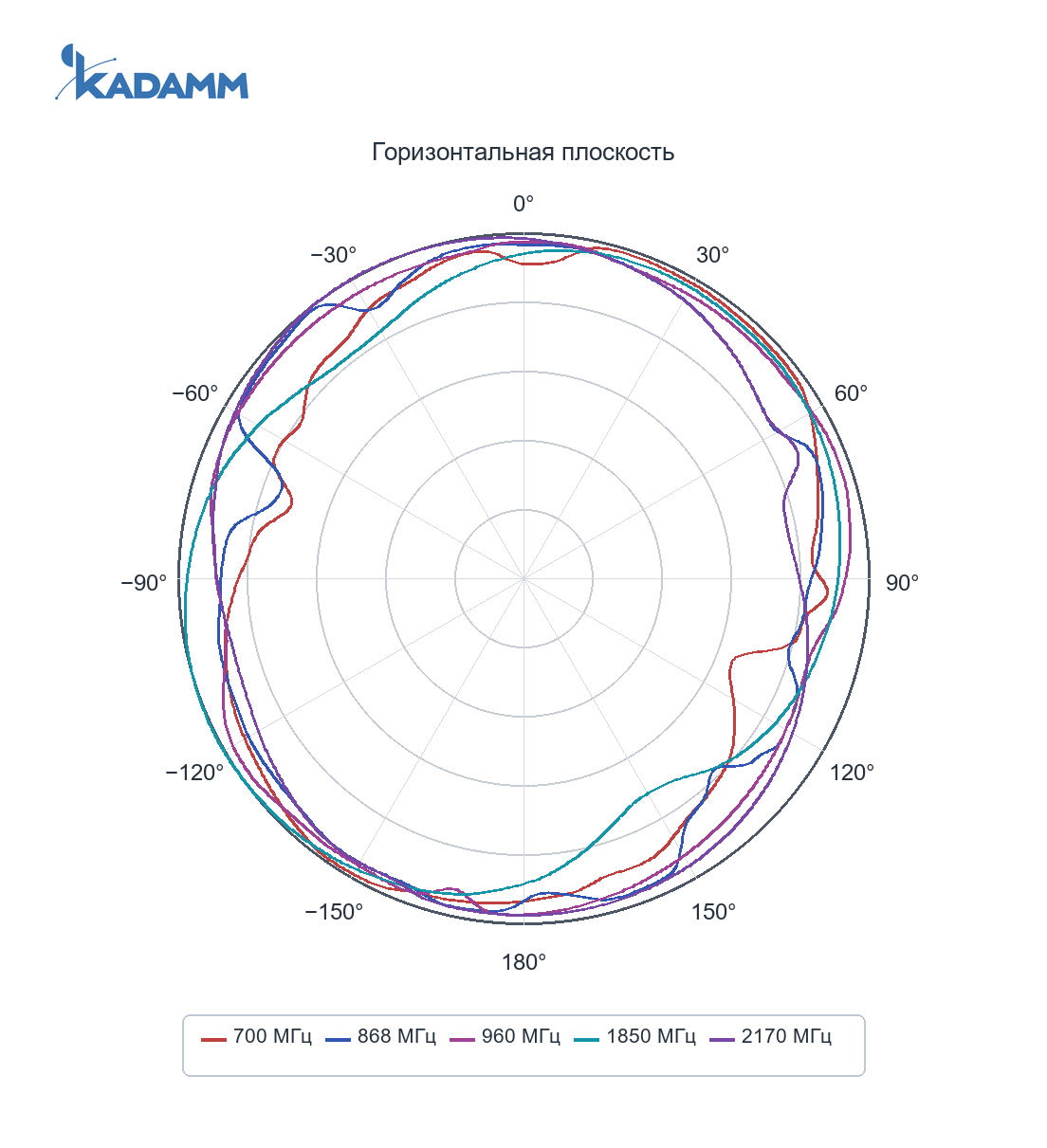

Диаграммы направленности
Ключевые особенности
Полосы 1575,42–1610 МГц, 1 порт, поляризация круговая правая (круговая правая); к каждой системе подключают свой радиомодуль.
Усиление встроенного усилителя GNSS-LTE2W2-3; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GNSS-LTE2W2-3 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: шпилька M27×2 (высота резьбовой части 27 мм) с гайкой, уплотнительная прокладка на клеевой основе.
Как читать характеристики
Электрические характеристики
ГНСС
| Параметр | Значение |
|---|---|
| Диапазон частот | 1575,42–1610 МГц (GPS L1, ГЛОНАСС L1) |
| Поляризация | круговая правая (круговая правая) |
| Антенный элемент | керамический патч 25 × 25 × 6 мм |
| Усиление МШУ | 28 ± 2 дБ |
| Коэффициент шума | ≤ 1,5 дБ |
| КСВН | менее 2,0 |
| Питание | 3–5 В DC по кабелю ГНСС, ток менее 15 мА |
| Волновое сопротивление | 50 Ом |
4G MIMO
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2690 МГц |
| Число портов | 2 |
| Коэффициент усиления | 3 дБи |
| КСВН | менее 3,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Wi-Fi MIMO
| Параметр | GNSS-LTE2W2-3 | GNSS-LTE2W4-3 |
|---|---|---|
| Диапазон частот | 2400–2483,5 / 4900–5825 МГц | |
| Число портов | 2 | 4 |
| Коэффициент усиления | 2 дБи | |
| КСВН | менее 2,5 | |
| Поляризация | линейная | |
| Волновое сопротивление | 50 Ом | |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты | Ø110 × 53 мм (без монтажной шпильки) |
| Материал радома | ABS |
| Крепление | шпилька M27×2 (высота резьбовой части 27 мм) с гайкой, уплотнительная прокладка на клеевой основе |
| Кабели | RG174: 5 шт. (GNSS-LTE2W2-3) или 7 шт. (GNSS-LTE2W4-3); длина — уточняйте у менеджера |
| Разъёмы | SMA, вилка (другие — по заказу) |
| Степень защиты | IP67 (кроме места вывода кабеля) |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Исполнения
| Артикул | Порты 4G | Порты Wi-Fi | Кабели RG174 / разъёмы SMA |
|---|---|---|---|
| KADAMM GNSS-LTE2W2-3 | 2 | 2 | 5 (1 ГНСС + 2 4G + 2 Wi-Fi) |
| KADAMM GNSS-LTE2W4-3 | 2 | 4 | 7 (1 ГНСС + 2 4G + 4 Wi-Fi) |
Стандарты
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
- IEC 60529 — документ, на который ссылается техническое описание GNSS-LTE2W2-3.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-LTE2W2-3 в таблицах выше.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-LTE2W2-3 перекрывает эти потери: сигнал на входе приёмника остаётся на 28 − 6 = 22 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Перед заказом KADAMM GNSS-LTE2W2-3 сверьте с проектом:
- Частоты оборудования — внутри 1575,42–1610 МГц
- Разъёмы — SMA, вилка (другие — по заказу)
- Опора и крепление — шпилька M27×2 (высота резьбовой части 27 мм) с гайкой, уплотнительная прокладка на клеевой основе
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление GNSS-LTE2W2-3 — шпилька M27×2 (высота резьбовой части 27 мм) с гайкой, уплотнительная прокладка на клеевой основе.
- GNSS-LTE2W2-3 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — SMA, вилка (другие — по заказу).
- Уличные соединения GNSS-LTE2W2-3 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GNSS-LTE2W2-3 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ GNSS-LTE2W2-3 (или GNSS-LTE2W4-3) с кабелями
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-LTE2W2-3 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-LTE2W2-3 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-LTE2W2-3 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-LTE2W2-3 | KADAMM GNSS-L1G1 | KADAMM GNSS-L1B1G1-35 | KADAMM GNSS-RTK-L15-28M |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1575,42–1610 МГц | 1559–1610 МГц | 1559–1610 МГц | 1561,1–1602 МГц |
| Усиление | 28 ± 2 дБ | 28–44 дБ | по исполнению (см. таблицу «Исполнения») | 28 ± 2 дБ |
| Поляризация | круговая правая (круговая правая) | круговая правая (круговая правая) | уточняйте у менеджера | круговая правая (круговая правая) |
| Порты | 1 | — | 1 | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
