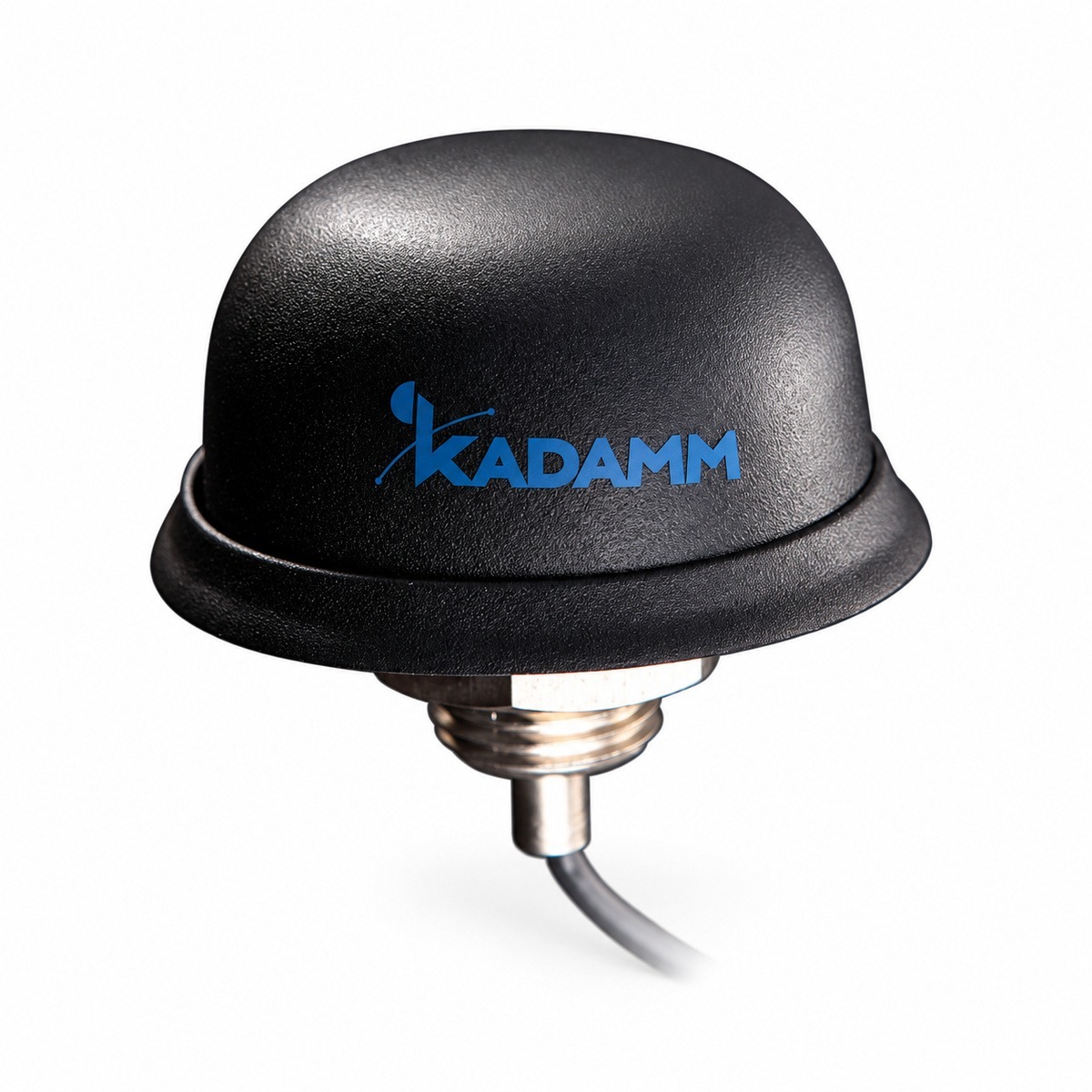

KADAMM GNSS-L1G1 — активные антенны GPS/ГЛОНАСС, МШУ 28–44 дБ, кабель RG174

KADAMM GNSS-L1G1 — активные антенны GPS/ГЛОНАСС для систем GPS, ГЛОНАСС. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.

Антенна принимает GPS, ГЛОНАСС. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.

Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.

Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 28–44 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.

Питание МШУ — 2 — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.

Излучатель — керамический патч 25 × 25 × 4 мм. Размер элемента и площадь металлической «земли» под ним определяют усиление и форму диаграммы: на маленькой земле усиление падает.

Конструкция и условия работы: рабочая температура −40…+85 °C.

Разъём — SMA, MCX, FAKRA, TNC. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

Системы излучателей

Всего у GNSS-L1G1 — 2 системы излучателей.

Антенный элемент

Малошумящий усилитель

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-L1G1 в таблицах выше.
• IEC 60529 — документ, на который ссылается техническое описание GNSS-L1G1.
• Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.

1. Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
2. Усиление усилителя GNSS-L1G1 перекрывает эти потери: сигнал на входе приёмника остаётся на 28 − 6 = 22 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.

Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.

Сети и службы в полосах GNSS-L1G1:

Перед заказом KADAMM GNSS-L1G1 сверьте с проектом:

• Частоты оборудования — внутри 1559–1610 МГц
• Климат площадки — в пределах −40…+85 °C

• GNSS-L1G1 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
• После затяжки соединения GNSS-L1G1 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление GNSS-L1G1 включают в контур заземления и молниезащиты опоры по проекту.

Другие модели этого раздела каталога KADAMM: Антенны GPS/ГЛОНАСС →
