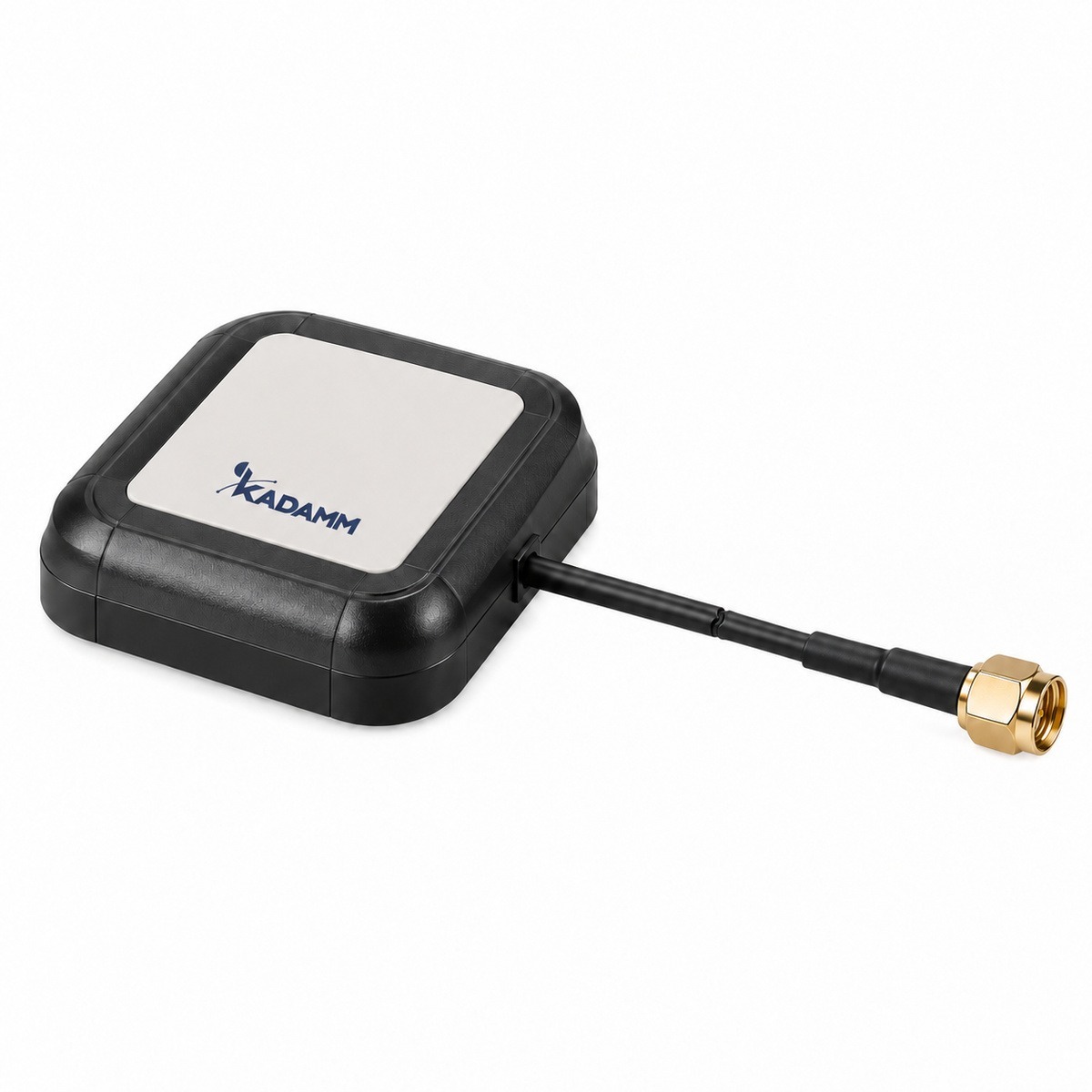

KADAMM GNSS-RTK-L15-28M — двухчастотная антенна ГНСС L1 + L5 на магните, МШУ 28 дБ, кабель RG174, SMA, IP67

KADAMM GNSS-RTK-L15-28M — двухчастотная антенна ГНСС L1 + L5 на магните. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.

Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.

Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 28 ± 2 дБ, коэффициент шума ≤ 1,0 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.

Питание МШУ — 3–5 В — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.

Антенна многочастотная: кроме L1 она принимает вторую полосу (L2, L5 или аналоги других систем). По разнице задержек на двух частотах приёмник исключает ионосферную ошибку и быстрее фиксирует решение RTK — это нужно в геодезии, точном земледелии и управлении техникой.

Конструкция и условия работы: размеры 50 × 50 × 18 мм; крепление: магнит и клеевая подложка; степень защиты IP67; рабочая температура −40…+85 °C.

Разъём — SMA, вилка (другие — по заказу). Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

Системы излучателей

Всего у GNSS-RTK-L15-28M — 2 системы излучателей.

Антенный элемент (двухслойный)

Малошумящий усилитель

• Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
• IEC 60529 — документ, на который ссылается техническое описание GNSS-RTK-L15-28M.
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-RTK-L15-28M в таблицах выше.

1. Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
2. Усиление усилителя GNSS-RTK-L15-28M перекрывает эти потери: сигнал на входе приёмника остаётся на 28 − 6 = 22 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.

Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.

Перед заказом KADAMM GNSS-RTK-L15-28M сверьте с проектом:

• Частоты оборудования — внутри 1561,1–1602 МГц
• Опора и крепление — магнит и клеевая подложка
• Климат площадки — в пределах −40…+85 °C

• Крепление GNSS-RTK-L15-28M — магнит и клеевая подложка.
• GNSS-RTK-L15-28M ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
• Разъёмы — SMA, вилка (другие — по заказу).
• Уличные соединения GNSS-RTK-L15-28M после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление GNSS-RTK-L15-28M включают в контур заземления и молниезащиты опоры по проекту.
