Активная антенна GPS/ГЛОНАСС: GPS, ГЛОНАСС, МШУ 28 ± 2 дБ.
Что представляет собой антенна

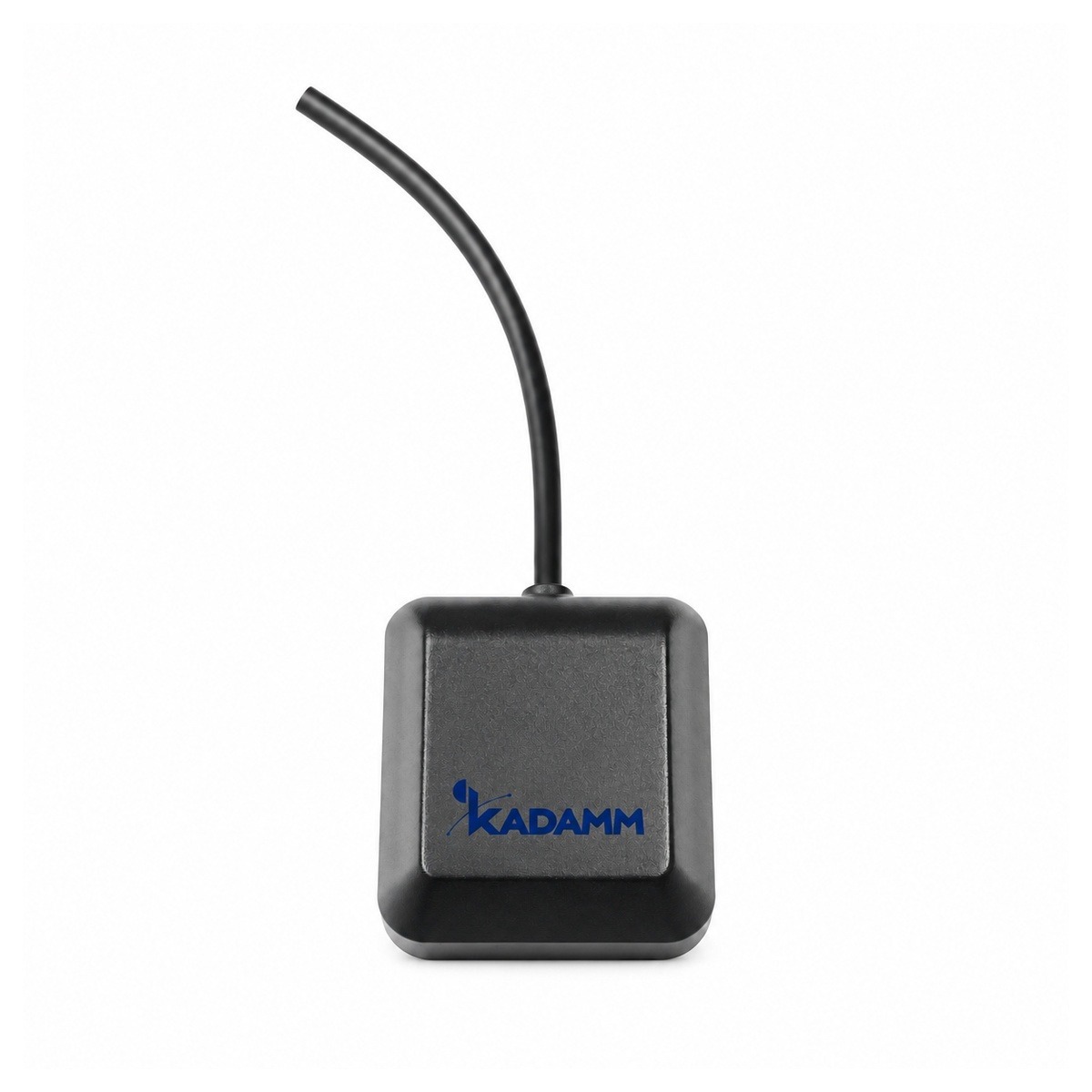

KADAMM GNSS-L1G1-28 — активная антенна GPS/ГЛОНАСС для систем GPS, ГЛОНАСС. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна принимает GPS, ГЛОНАСС. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 28 ± 2 дБ, коэффициент шума 1,5 дБ (тип.). Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 1 — подаётся по центральной жиле того же кабеля от приёмника, ток потребления не более 10 мА при 3,6 В. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Подавление сигналов вне полосы — до 40 дБ. Фильтр защищает МШУ от мощных соседей: передатчиков сотовой связи, радаров, соседних антенн на той же крыше. Без него усилитель перегружается, и приёмник теряет спутники.
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM GNSS-L1G1-28 и KADAMM GNSS-L1G1: число входов, разъёмы и способ крепления у моделей могут различаться.
Сравните таблицы характеристик KADAMM GNSS-L1G1-28 и KADAMM GNSS-L1B1G1: число входов, разъёмы и способ крепления у моделей могут различаться.
- Полосы 1559–1610 МГц, у GNSS-RTK-L15-28M — 1561,1–1602 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GNSS-L1G1-28 с запасом по краям.
Усиление встроенного усилителя GNSS-L1G1-28; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GNSS-L1G1-28 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Частоты | 1575,42 МГц (GPS L1) и 1602 МГц (ГЛОНАСС G1) |
| Усиление МШУ | 28 ± 2 дБ |
| Подавление сигналов LTE | до 40 дБ |
| Коэффициент шума | 1,5 дБ (тип.) |
| КСВН | 1,8 (тип.) |
| Волновое сопротивление | 50 Ом |
| Питание | 1,5–3,6 В DC по кабелю |
| Ток потребления | не более 10 мА при 3,6 В |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | уточняйте у менеджера |
| Кабель | уточняйте у менеджера |
| Крепление | уточняйте у менеджера |
| Размеры | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-L1G1-28 в таблицах выше.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-L1G1-28 перекрывает эти потери: сигнал на входе приёмника остаётся на 28 − 6 = 22 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-L1G1-28:
Перед заказом KADAMM GNSS-L1G1-28 сверьте с проектом:
- Частоты оборудования — внутри 1559–1610 МГц
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-L1G1-28 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы GNSS-L1G1-28 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление GNSS-L1G1-28 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ GNSS-L1G1-28
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-L1G1-28 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-L1G1-28 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-L1G1-28 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

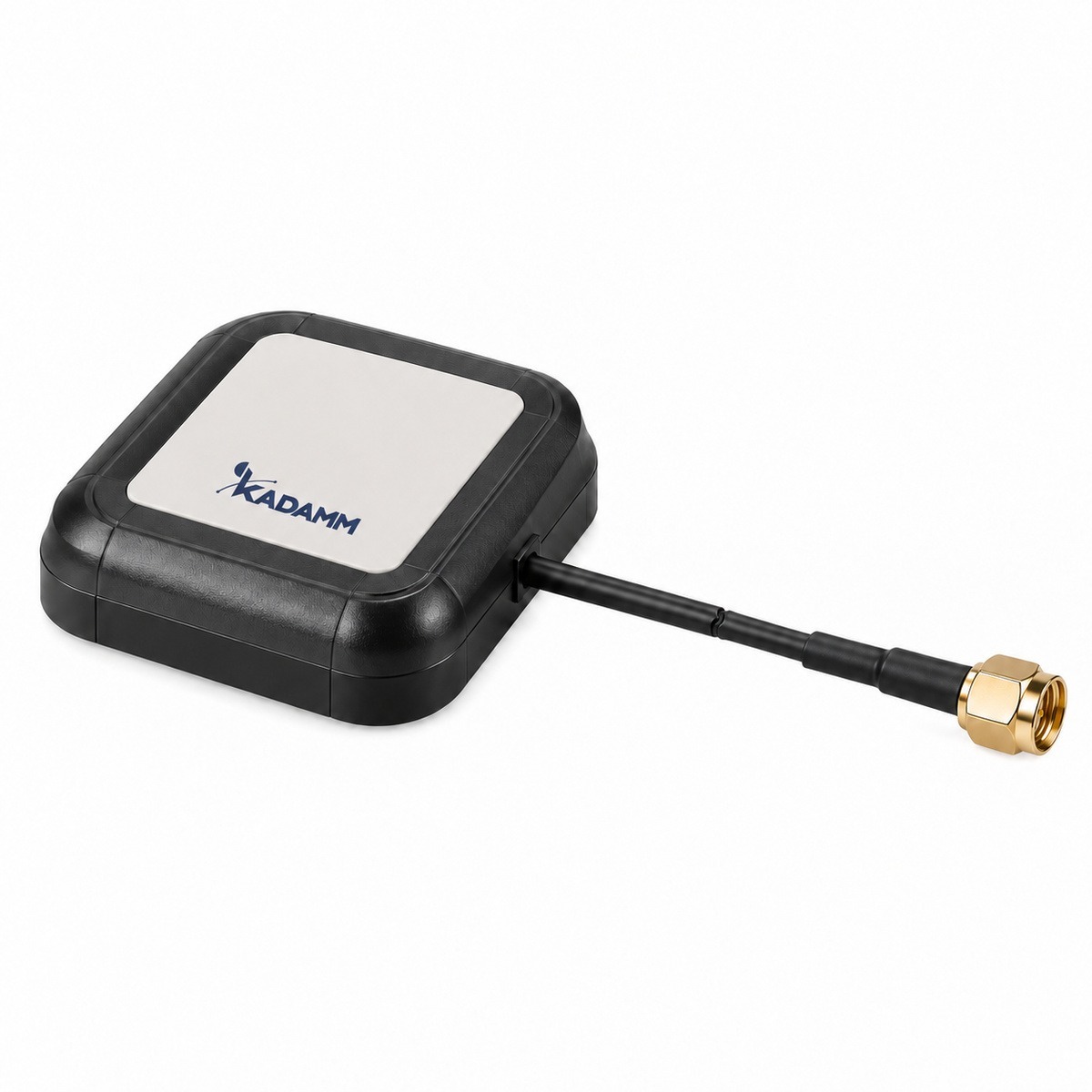

| Параметр | KADAMM GNSS-L1G1-28 | KADAMM GNSS-L1G1 | KADAMM GNSS-L1B1G1 | KADAMM GNSS-RTK-L15-28M |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1559–1610 МГц | 1559–1610 МГц | 1559–1610 МГц | 1561,1–1602 МГц |
| Усиление | 28 ± 2 дБ | 28–44 дБ | 26–38 дБ | 28 ± 2 дБ |
| Поляризация | — | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Габариты | уточняйте у менеджера | — | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
