Активная антенна GPS/BeiDou на винт: GPS, BeiDou, МШУ 21,5–28 дБ.
Что представляет собой антенна
KADAMM GNSS-L1B1-28S2 — активная антенна GPS/BeiDou на винт для систем GPS, BeiDou. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна принимает GPS, BeiDou. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости; осевое отношение 3 дБ — чем ближе к 0 дБ, тем чище круговая поляризация.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 21,5–28 дБ, коэффициент шума менее 1,5 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 1 — подаётся по центральной жиле того же кабеля от приёмника, ток потребления 12–26 мА. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Конструкция и условия работы: крепление: винт.
Разъём — SMA, MCX или FAKRA (другие — по заказу). Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Системы излучателей
| Массив | Диапазон | Усиление |
|---|---|---|
| Система 1 | Антенный элемент | по исполнению (см. таблицу «Исполнения») |
| Система 2 | Малошумящий усилитель | 28 ± 2 дБ |
Всего у GNSS-L1B1-28S2 — 2 системы излучателей.
Чем отличается от похожих моделей KADAMM
- Полосы 1555–1580 МГц, у GNSS-L1B1-28S — 1559,05–1563,14 и 1565,42–1585,42 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1555–1580 МГц, у GNSS-L1B1-27F — 1561,09–1575,42 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 1555–1580 МГц, у GNSS-L1B1-28SH — 1561,1–1575,42 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы

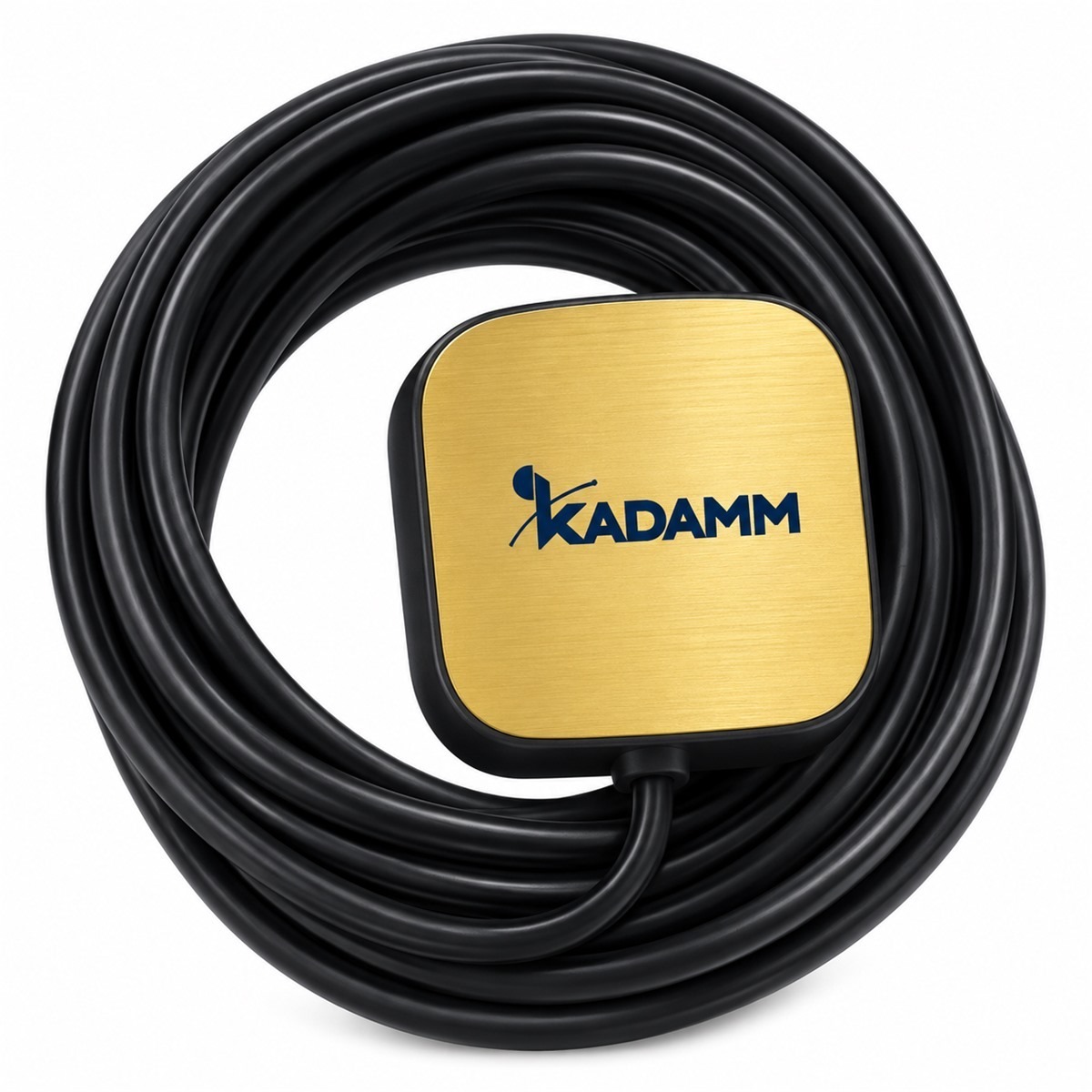

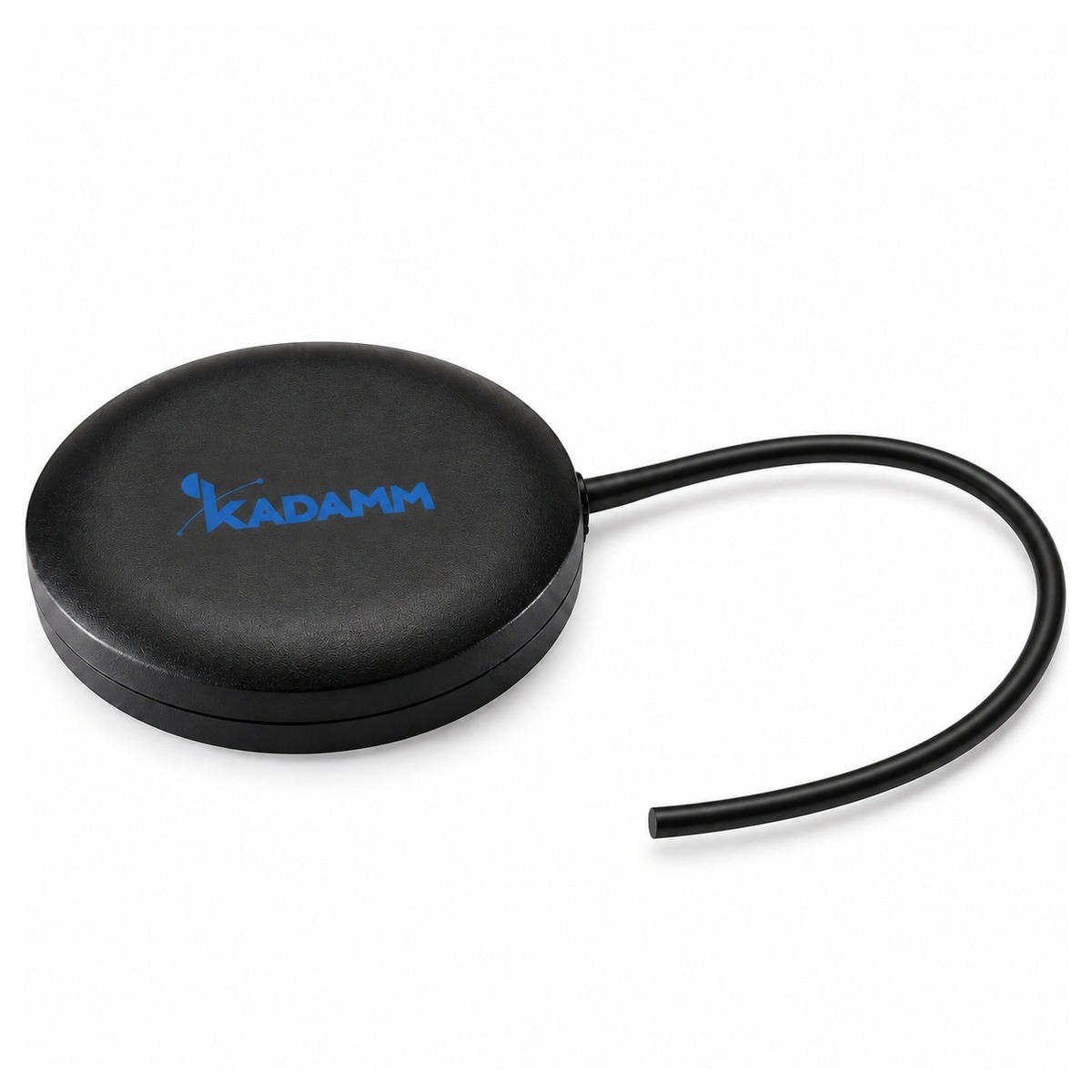

Фото исполнений

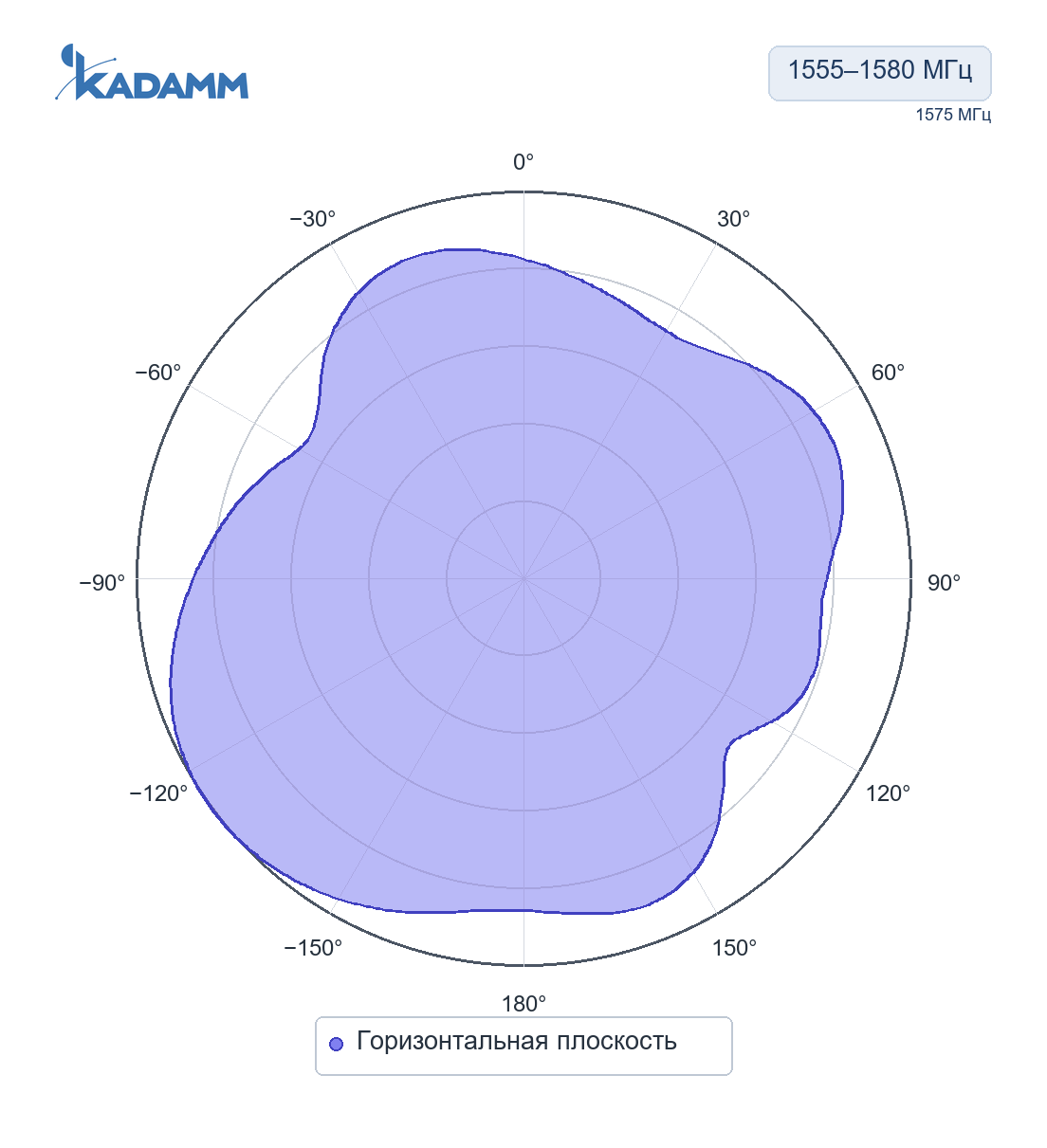

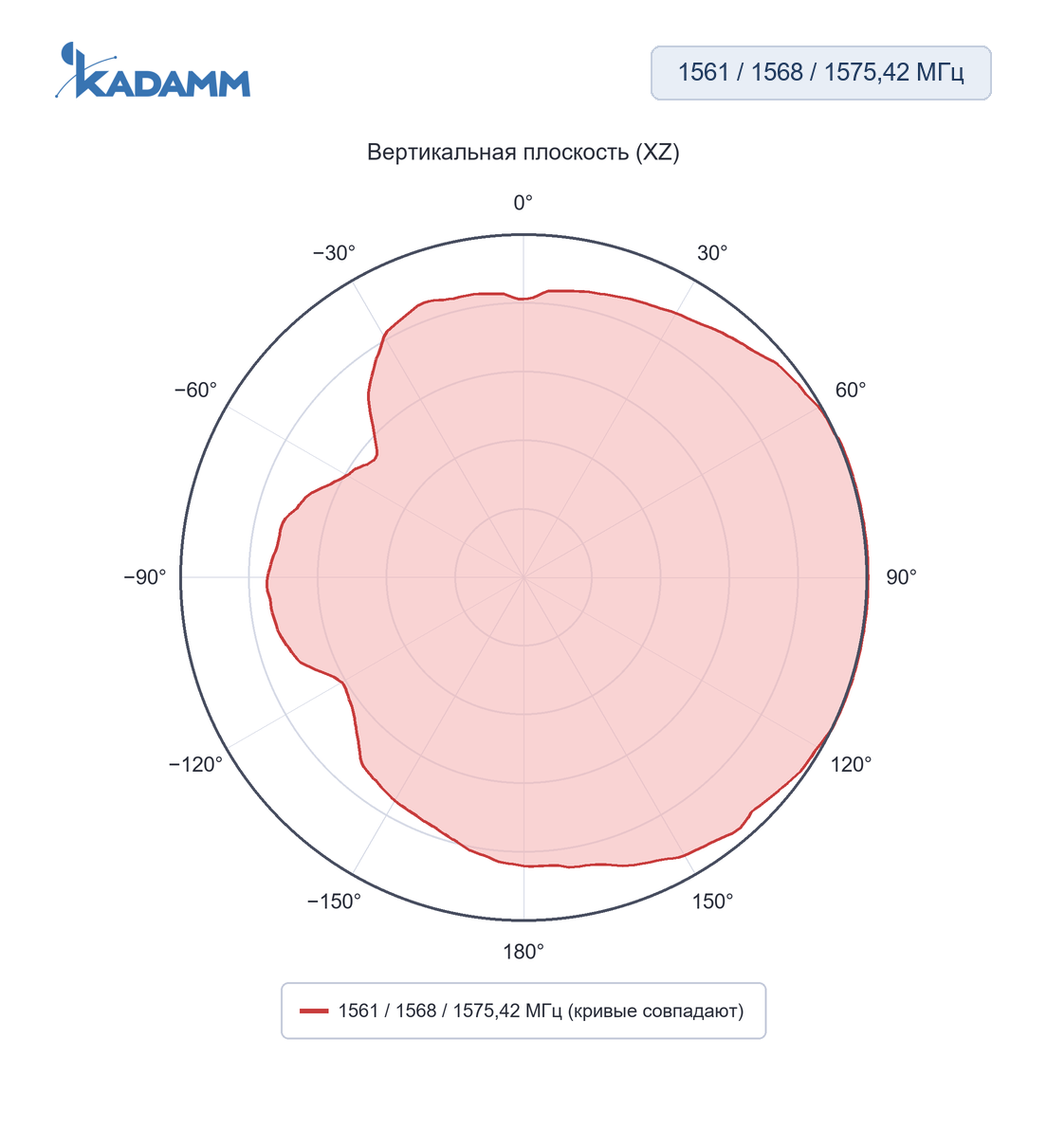

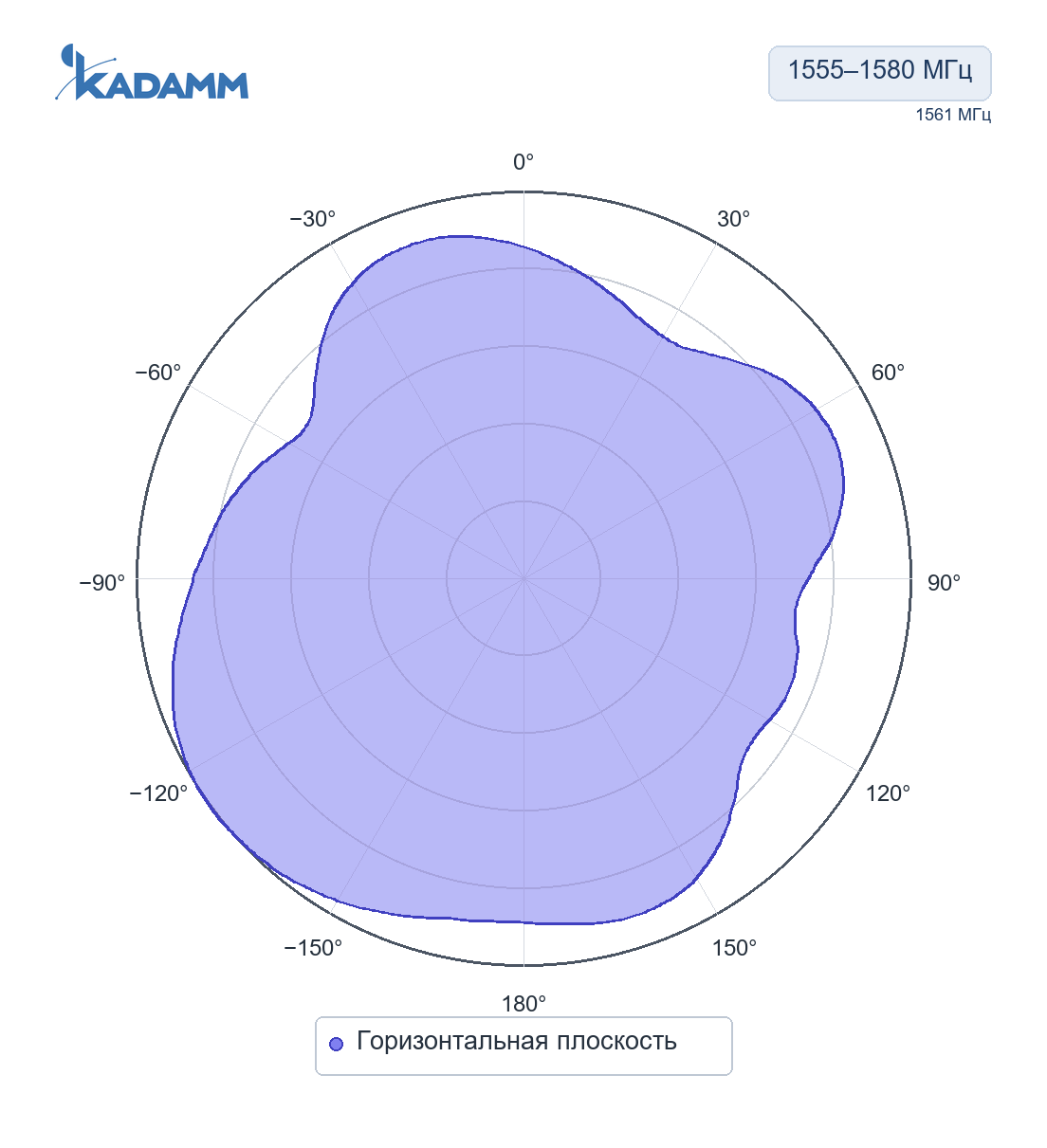

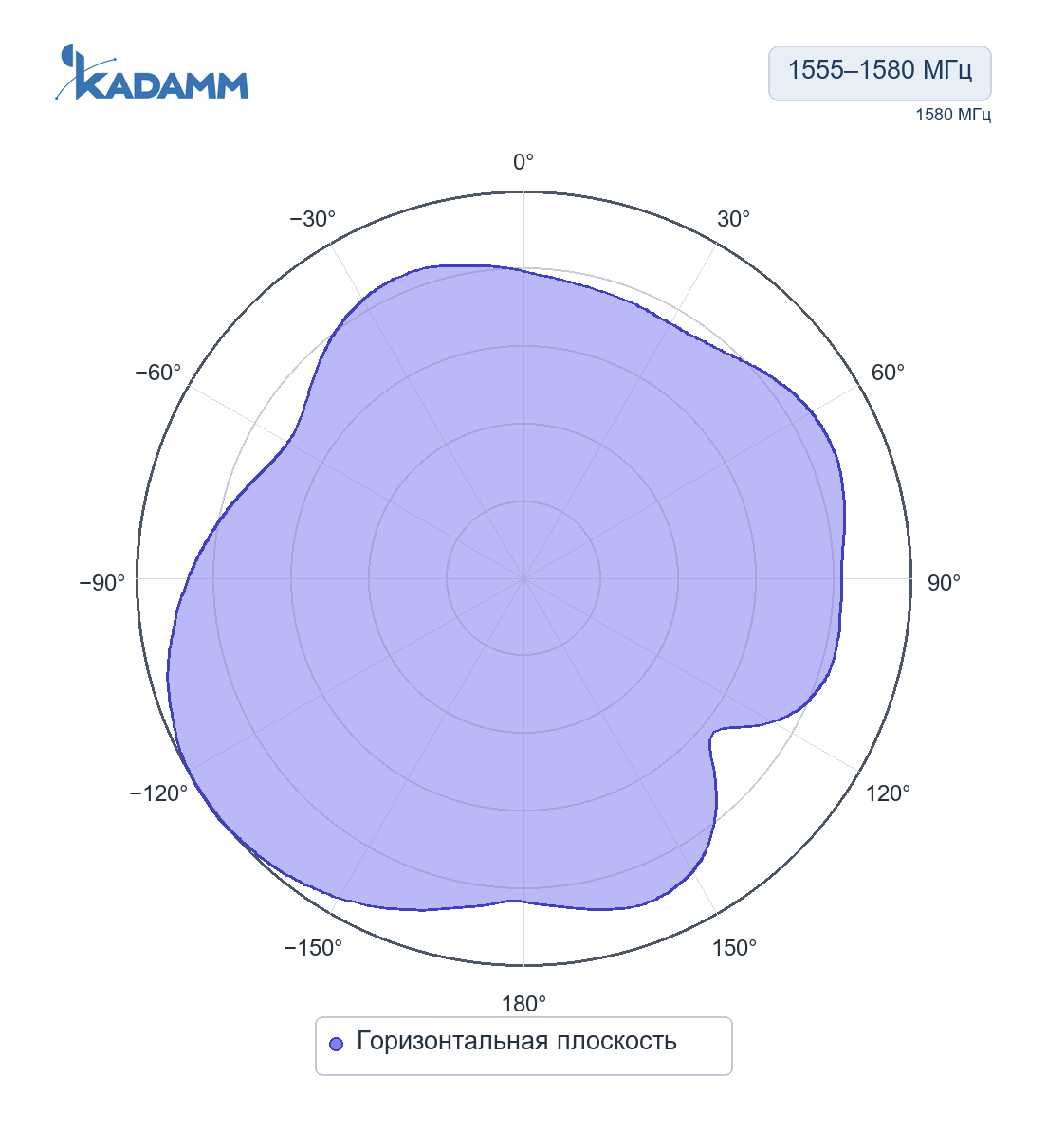

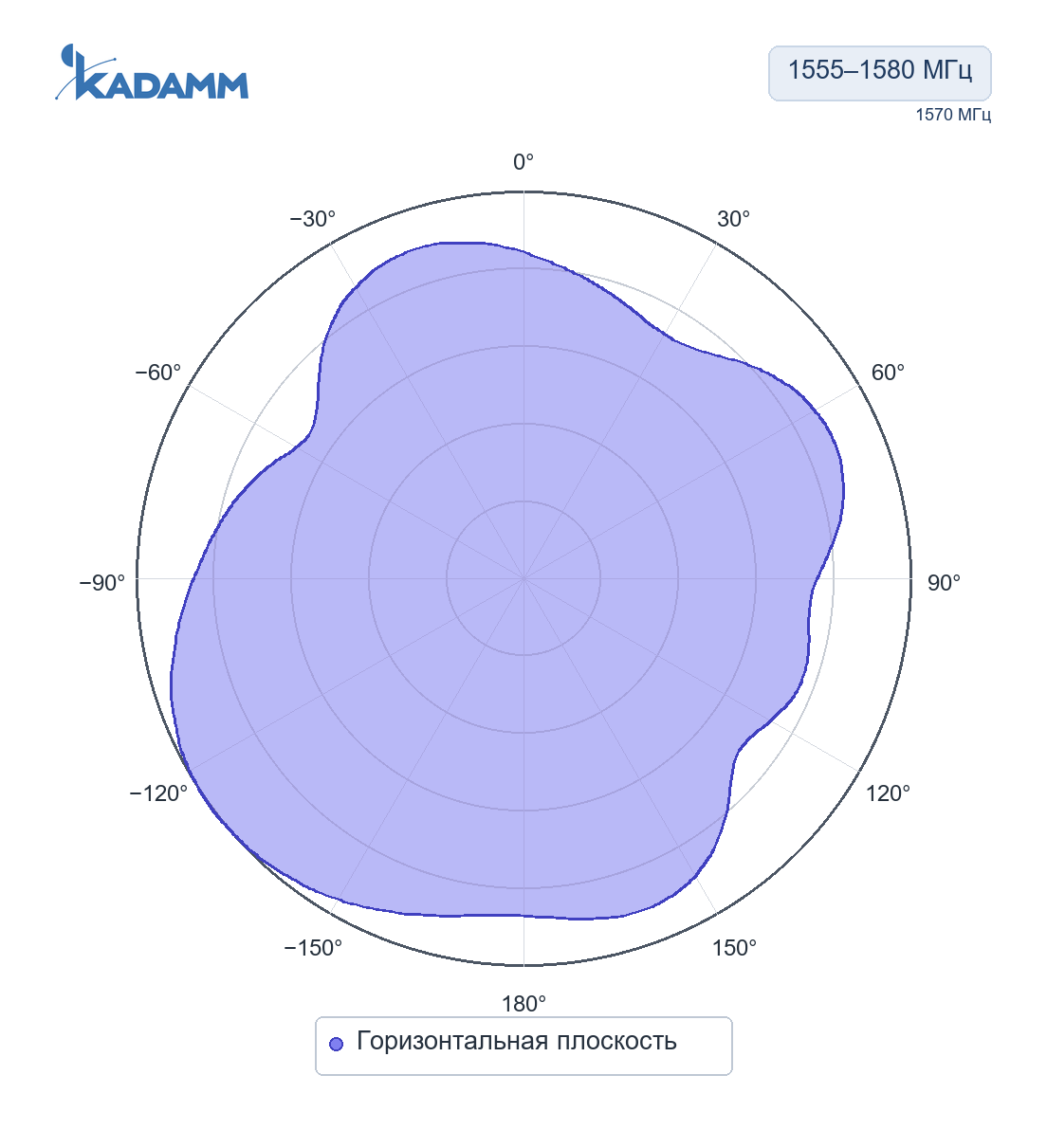

Диаграммы направленности
Ключевые особенности
Полосы 1555–1580 МГц, 0 портов, поляризация круговая правая (круговая правая); к каждой системе подключают свой радиомодуль.
Усиление встроенного усилителя GNSS-L1B1-28S2; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GNSS-L1B1-28S2 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: винт.
Как читать характеристики
Электрические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Частоты | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | ± 10 МГц от центральной частоты |
| КСВН антенного элемента | менее 1,5; KADAMM GNSS-L1B1-22S — ≤ 2,0 |
| Осевое отношение | 3 дБ |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление МШУ | 28 ± 2 дБ |
| Коэффициент шума | менее 1,5 дБ |
| Питание | 3–5 В DC |
| Потребляемый ток | 12–26 мА |
| КСВН выхода | менее 2,0 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Размер керамического элемента | по исполнению (см. таблицу «Исполнения») |
| Габариты корпуса | уточняйте у менеджера |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | SMA, MCX или FAKRA (другие — по заказу) |
| Крепление | винт |
| Материал корпуса | ABS |
| Рабочая температура | −40…+85 °C; KADAMM GNSS-L1B1-22S — −45…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Исполнения
| Артикул | Частота | Усиление антенны | МШУ, шум | Питание, ток | Габариты | Кабель, разъём | Крепление |
|---|---|---|---|---|---|---|---|
| KADAMM GNSS-L1B1-28S2 | 1568 ± 3 МГц (GPS, BeiDou) | 5 дБic | 28 ± 2 дБ, шум менее 1,5 дБ | 3–5 В DC, 12–26 мА | патч 35 × 35 × 3 мм; корпус — уточняйте у менеджера | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | винт |
| KADAMM GNSS-L1B1-22S | 1555–1580 МГц | 2,9 дБи | 21,5 дБ, шум — уточняйте у менеджера | 1,8–3,6 В DC, 4,3 мА | 45,5 × 35,5 × 15,3 мм | RG174, 5 м; по заказу | винт |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-L1B1-28S2 в таблицах выше.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-L1B1-28S2 перекрывает эти потери: сигнал на входе приёмника остаётся на 21,5 − 6 = 15,5 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Перед заказом KADAMM GNSS-L1B1-28S2 сверьте с проектом:
- Частоты оборудования — внутри 1555–1580 МГц
- Опора и крепление — винт
- Климат площадки — в пределах −40…+85 °C; KADAMM GNSS-L1B1-22S — −45…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление GNSS-L1B1-28S2 — винт.
- GNSS-L1B1-28S2 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — SMA, MCX или FAKRA (другие — по заказу).
- Уличные соединения GNSS-L1B1-28S2 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GNSS-L1B1-28S2 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-L1B1-28S2 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-L1B1-28S2 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-L1B1-28S2 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-L1B1-28S2 | KADAMM GNSS-L1B1-28S | KADAMM GNSS-L1B1-27F | KADAMM GNSS-L1B1-28SH |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1555–1580 МГц | 1559,05–1563,14 и 1565,42–1585,42 МГц | 1561,09–1575,42 МГц | 1561,1–1575,42 МГц |
| Усиление | 21,5–28 дБ | 28 ± 2 дБ | 27 ± 2 дБ | 28 дБ |
| Поляризация | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Габариты | — | — | 49 × 37,6 × 15,5 мм | — |
| Масса | — | — | 100 г | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
Другие модели этого раздела каталога KADAMM: Антенны GPS/ГЛОНАСС →
