Комбинированные антенны GPS + GSM и GPS + GSM: GPS.
Что представляет собой антенна

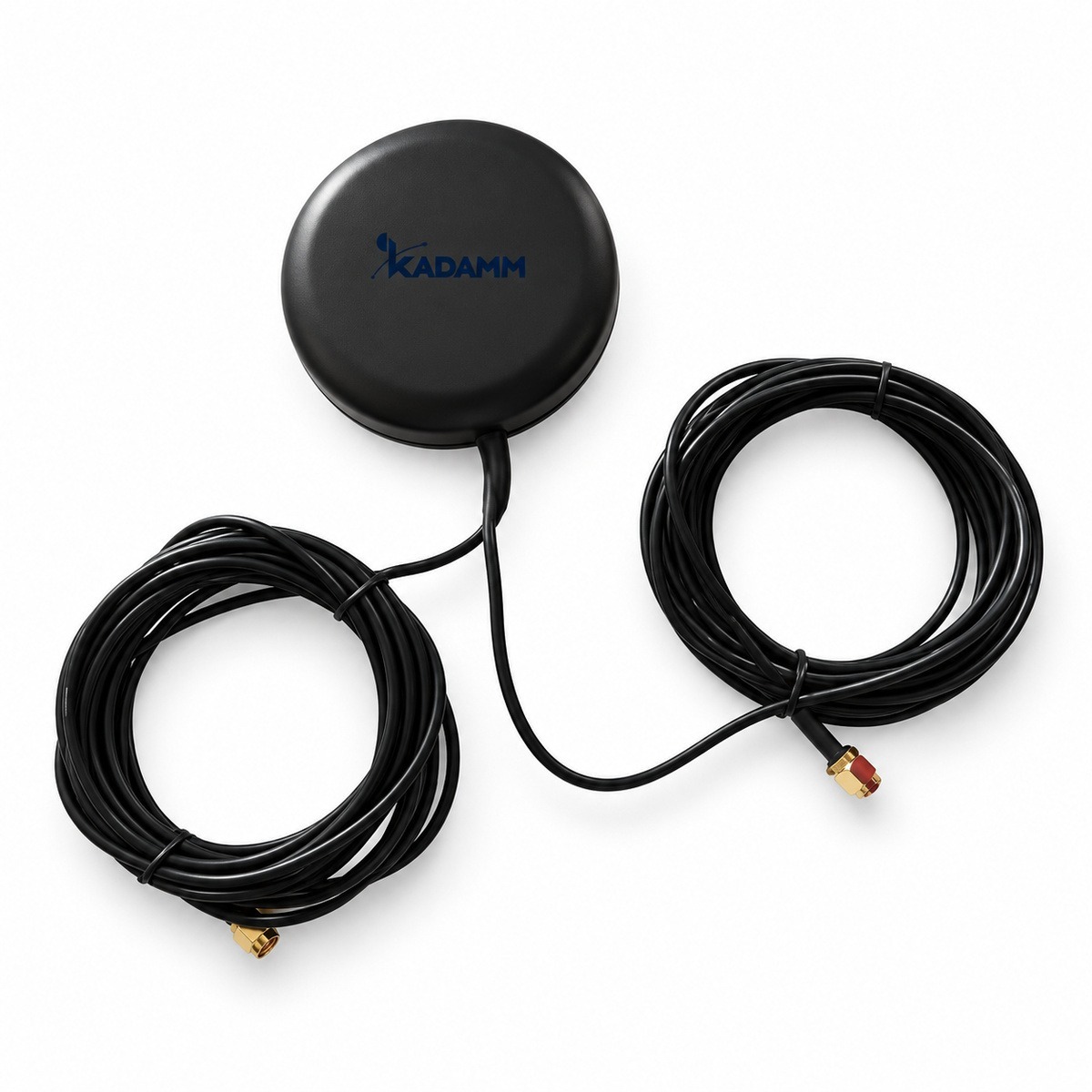

KADAMM GNSS-GSM1LTE1 — комбинированные антенны GPS + GSM и GPS + GSM для системы GPS. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна рассчитана на GPS. Многосистемные антенны (GPS + ГЛОНАСС + BeiDou + Galileo) видят больше спутников одновременно, но для приёмника, который работает только с GPS, односистемной антенны достаточно.
Антенна комбинированная: ГНСС и связь в одном корпусе с раздельными выходами — одно отверстие в крыше или шкафу вместо двух.
Разъём — 2 × SMA, 3 × SMA, FAKRA C. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- 5 портов, у GNSS-L1B1G1-35 — 1
Выбор между GNSS-GSM1LTE1 и GNSS-L1B1G1-35 зависит от того, сколько передатчиков или ветвей MIMO подключают к одной антенне.
Сравните таблицы характеристик KADAMM GNSS-GSM1LTE1 и KADAMM GNSS-L1B1G1: число входов, разъёмы и способ крепления у моделей могут различаться.
Сравните таблицы характеристик KADAMM GNSS-GSM1LTE1 и KADAMM GNSS-L1G1: число входов, разъёмы и способ крепления у моделей могут различаться.
Конструкция и материалы
Ключевые особенности
Отдельные входы GNSS-GSM1LTE1.
Усиление встроенного усилителя GNSS-GSM1LTE1; сверяйте его с допустимым уровнем на входе приёмника.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Принимаемые сигналы | по исполнению (см. таблицу «Исполнения») |
| Усиление МШУ | по исполнению (см. таблицу «Исполнения») |
| Поляризация | уточняйте у менеджера |
| КСВН | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | активная антенна ГНСС |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения
| Артикул | Сигналы | МШУ | Разъём | Габариты | Исполнение |
|---|---|---|---|---|---|
| KADAMM GNSS-GSM1-28S | GPS L1 + GSM (полосы GSM — уточняйте у менеджера) | 28 дБ | 2 × SMA (вилка) | уточняйте у менеджера | 2 кабеля |
| KADAMM GNSS-GSM1LTE1-28 | GPS L1 + GSM + 4G (полосы GSM и 4G — уточняйте у менеджера) | 28 дБ | 3 × SMA (вилка) | уточняйте у менеджера | 3 кабеля |
| KADAMM GNSS-LTE1-3F | GPS L1 1575,42 МГц + 4G (полосы 4G — уточняйте у менеджера) | ГНСС — МШУ 28 дБ; 4G — 3 дБи | FAKRA C | уточняйте у менеджера | наклеиваемая, 2 кабеля FAKRA |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-GSM1LTE1 в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание GNSS-GSM1LTE1.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-GSM1LTE1:
Перед заказом KADAMM GNSS-GSM1LTE1 сверьте с проектом:
- Частоты оборудования — внутри 1559–1610 МГц
- Разъёмы — 2 × SMA, 3 × SMA, FAKRA C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-GSM1LTE1 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Разъёмы GNSS-GSM1LTE1 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление GNSS-GSM1LTE1 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-GSM1LTE1 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-GSM1LTE1 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-GSM1LTE1 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-GSM1LTE1 | KADAMM GNSS-L1B1G1-35 | KADAMM GNSS-L1B1G1 | KADAMM GNSS-L1G1 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1559–1610 МГц | 1559–1610 МГц | 1559–1610 МГц | 1559–1610 МГц |
| Усиление | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | 26–38 дБ | 28–44 дБ |
| Поляризация | уточняйте у менеджера | уточняйте у менеджера | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Порты | 5 | 1 | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
