Шкафная комбинированная антенна ГНСС L1 + 4G/5G: .
Что представляет собой антенна

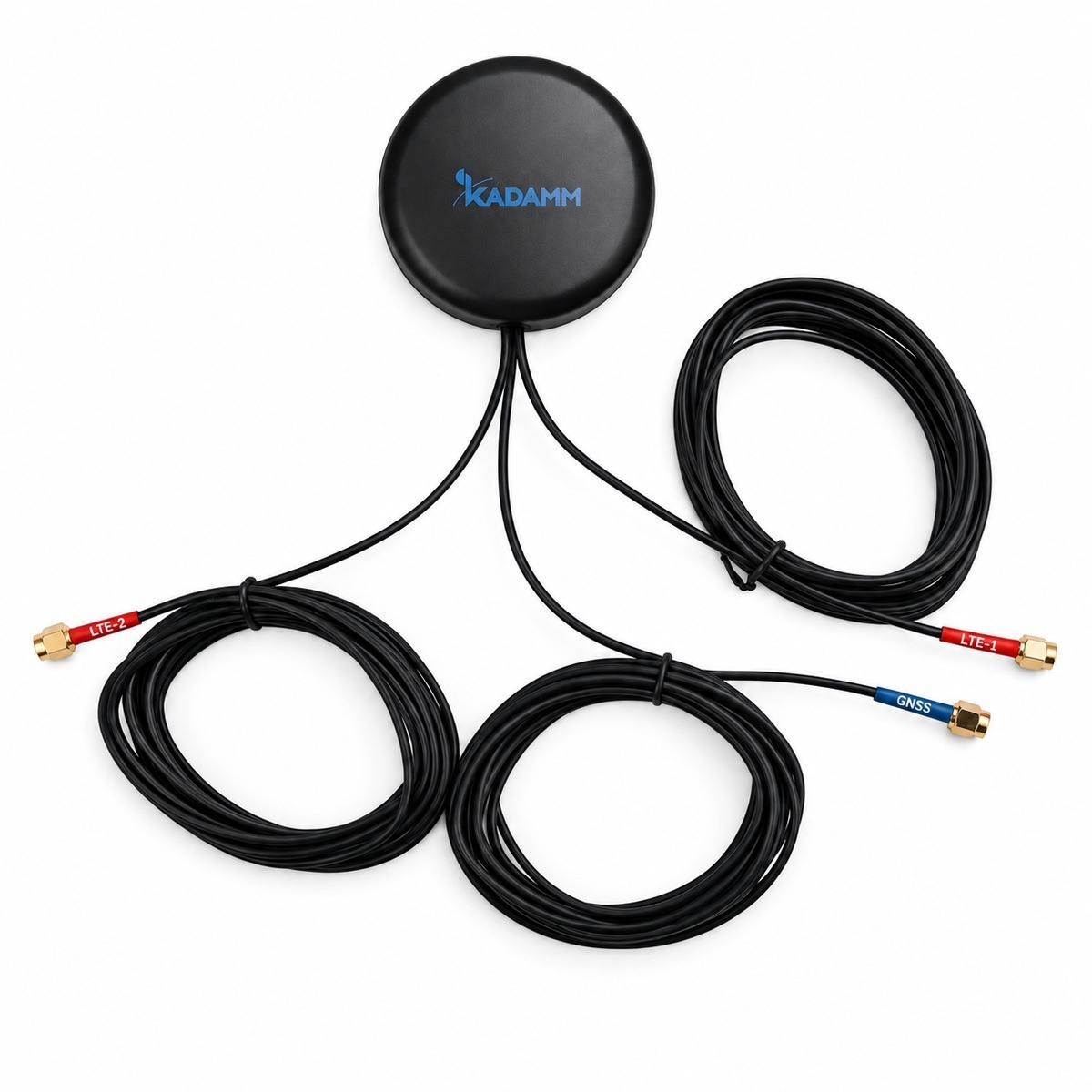

KADAMM GNSS-5G2-4 — шкафная комбинированная антенна ГНСС L1 + 4G/5G. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.
Антенна комбинированная: ГНСС и связь в одном корпусе с раздельными выходами — одно отверстие в крыше или шкафу вместо двух.
Конструкция и условия работы: размеры Ø81 × 15 мм; рабочая температура −45…+85 °C.
Разъём — 3 × SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 600–6000 МГц, у GNSS-5G2-8 — 617–960, 1562–1612 и 1690–6000 МГц
- 3 порта, у GNSS-5G2-8 — 1
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

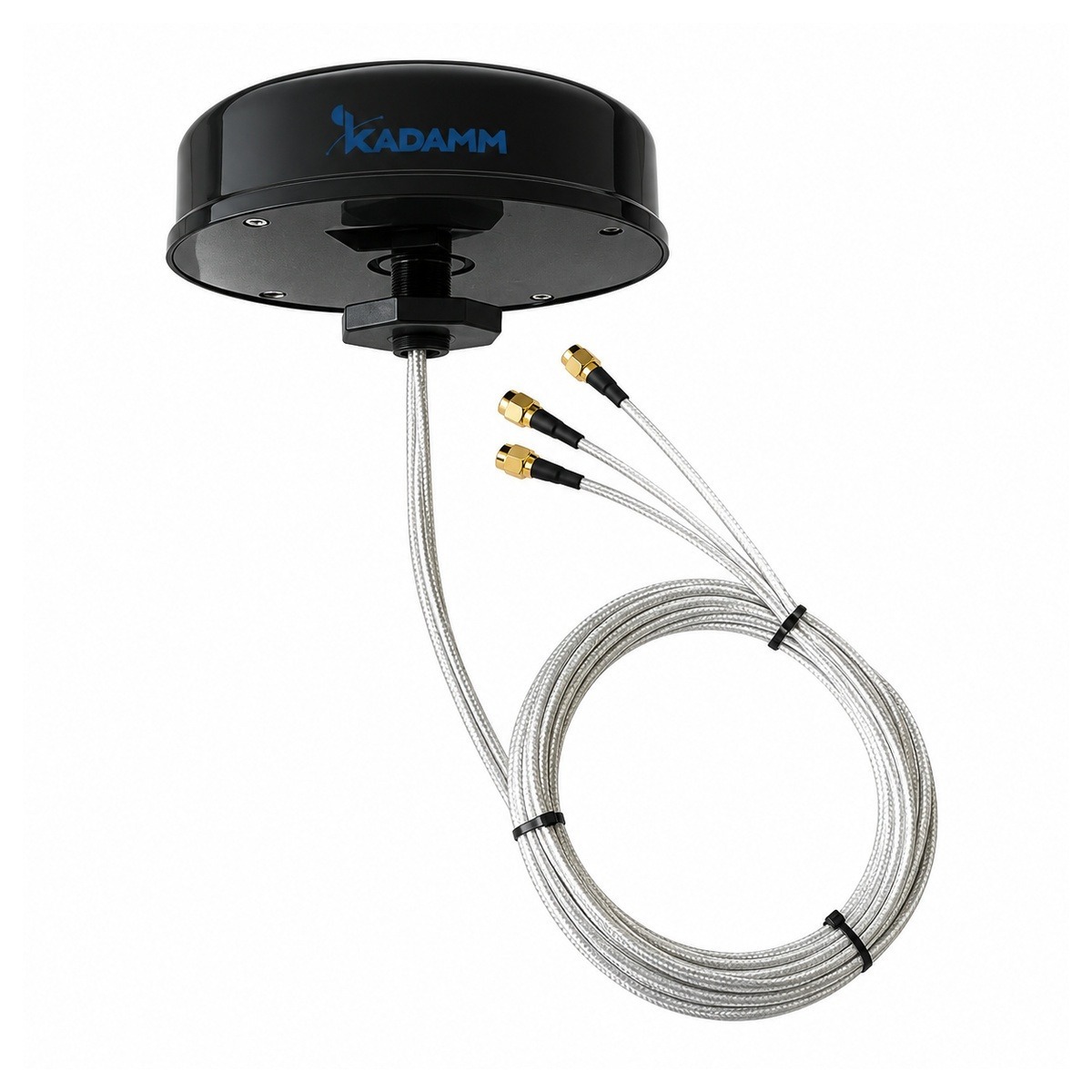

- Полосы 600–6000 МГц, у GNSS-5G1W1-6 — 617–960, 1562–1612, 1710–2690, 3300–4200 и 4900–7125 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

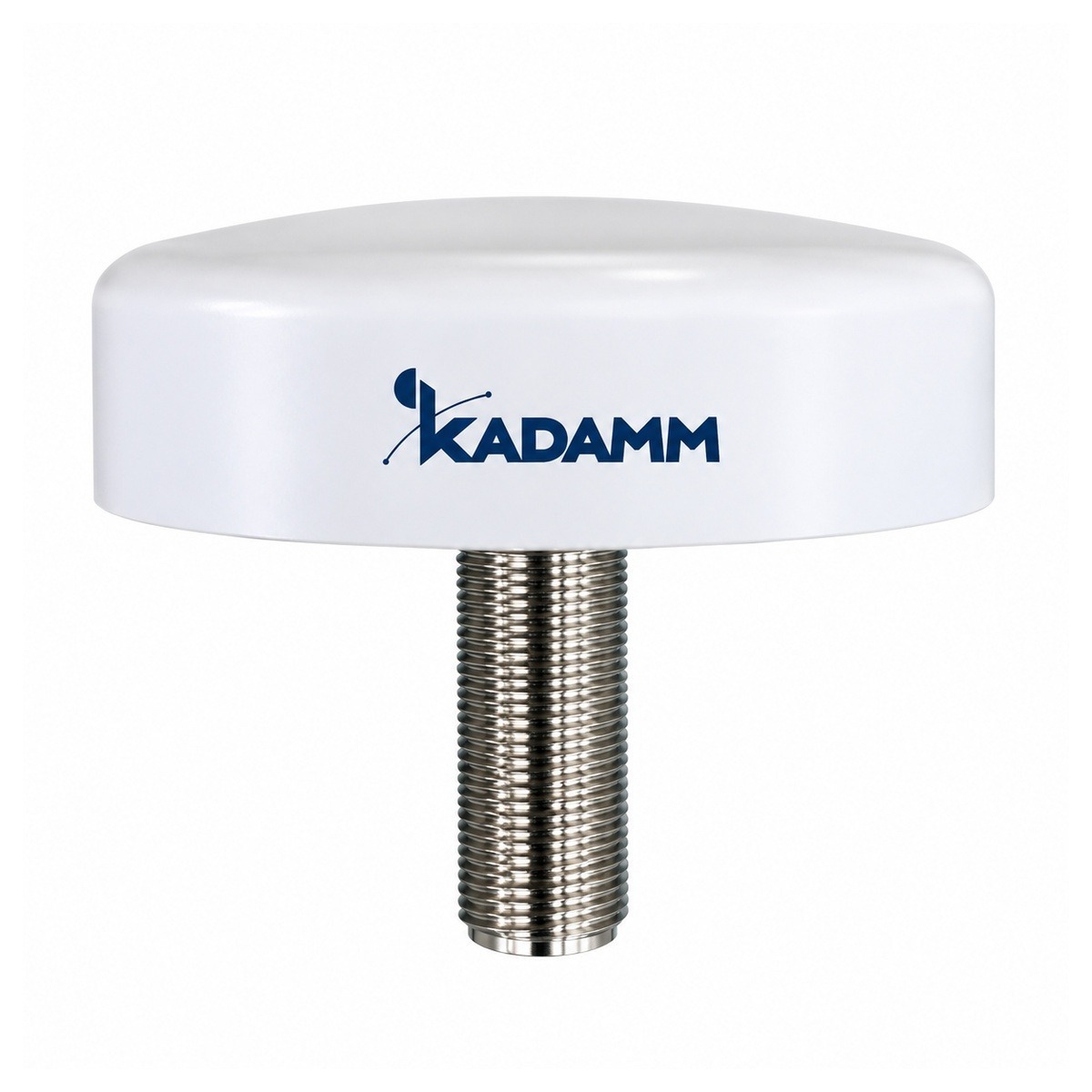

- Полосы 600–6000 МГц, у GNSS-5G2-3 — 698–960, 1573,42–1577,42 и 1710–3800 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы

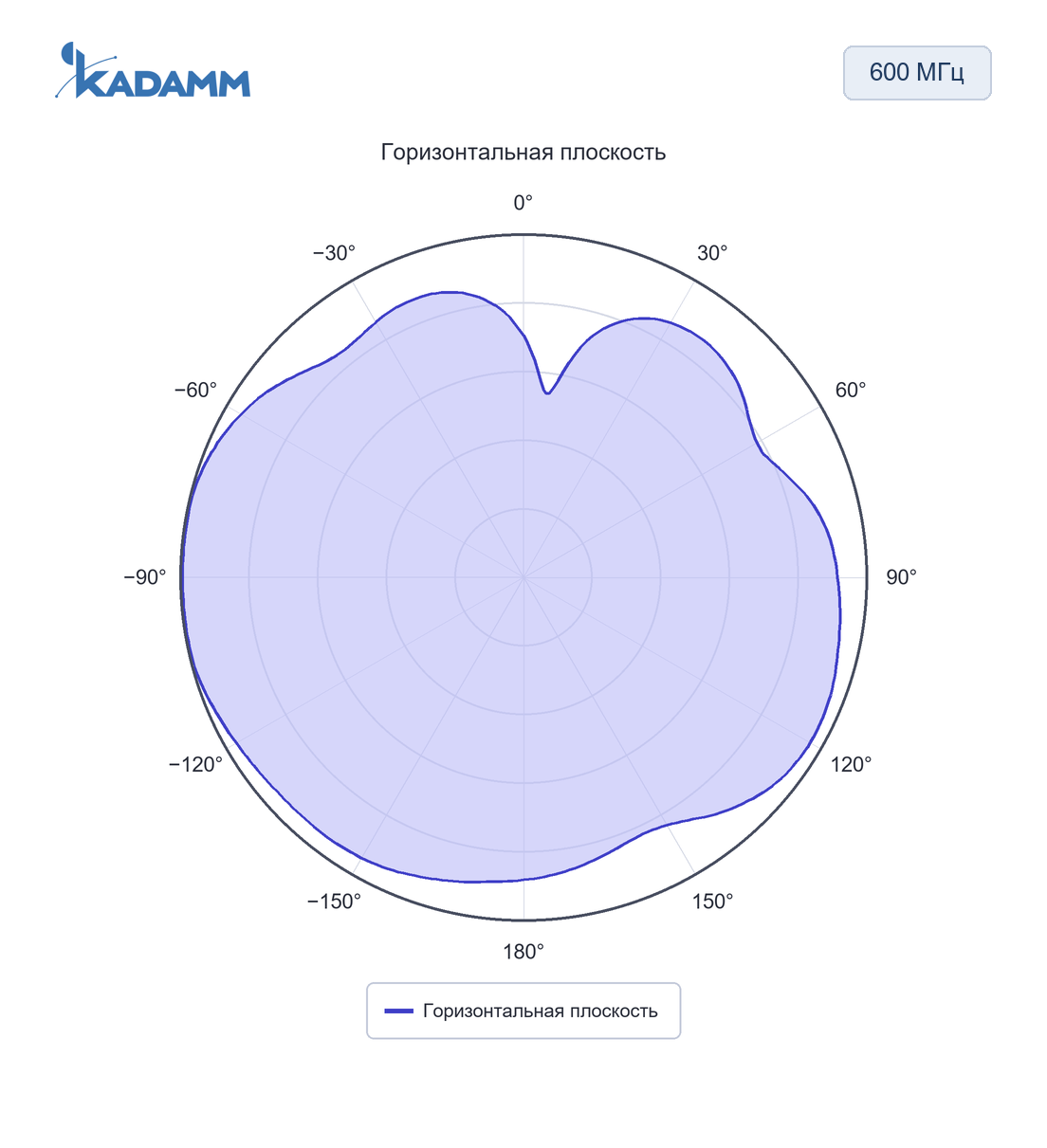

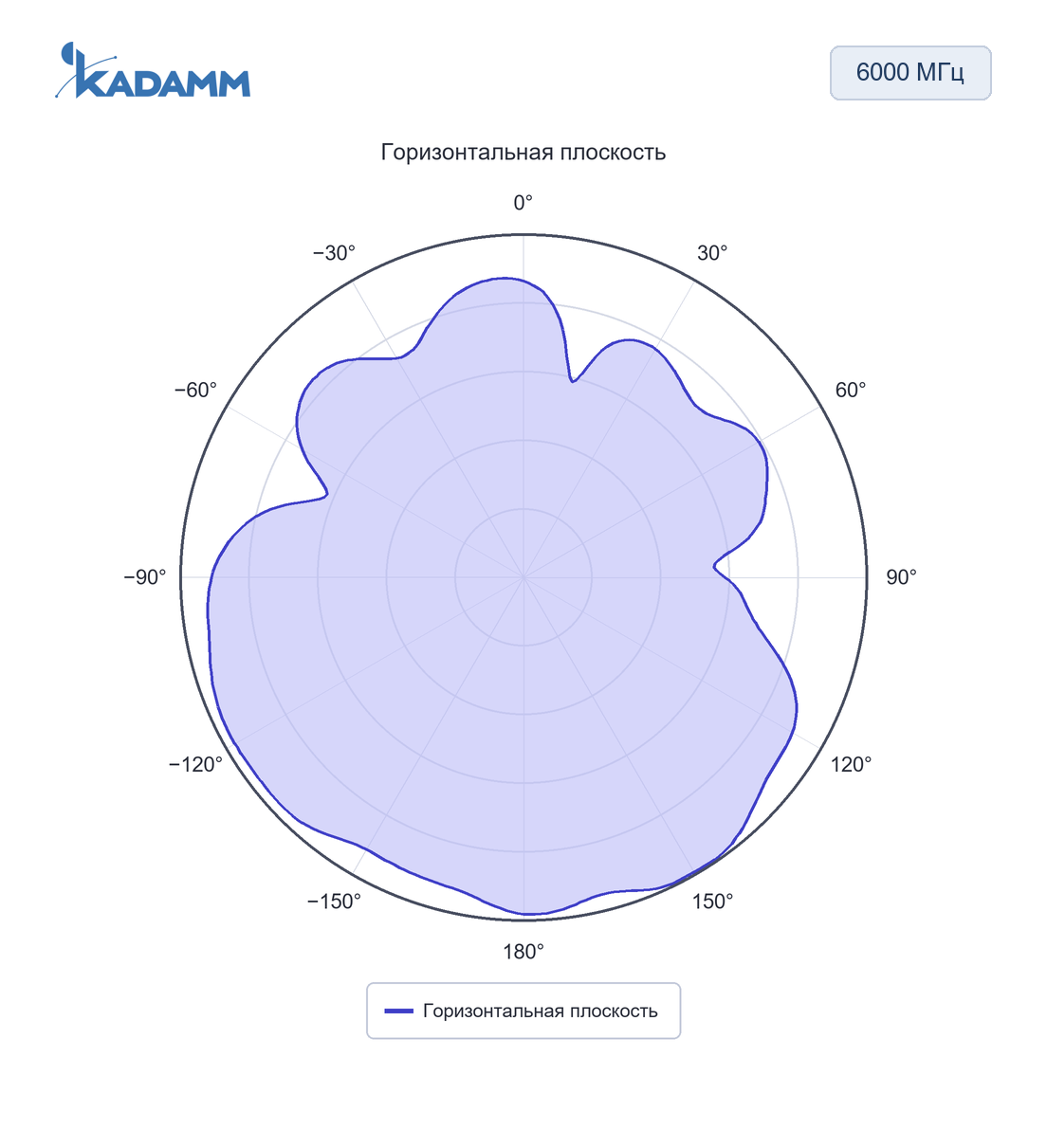

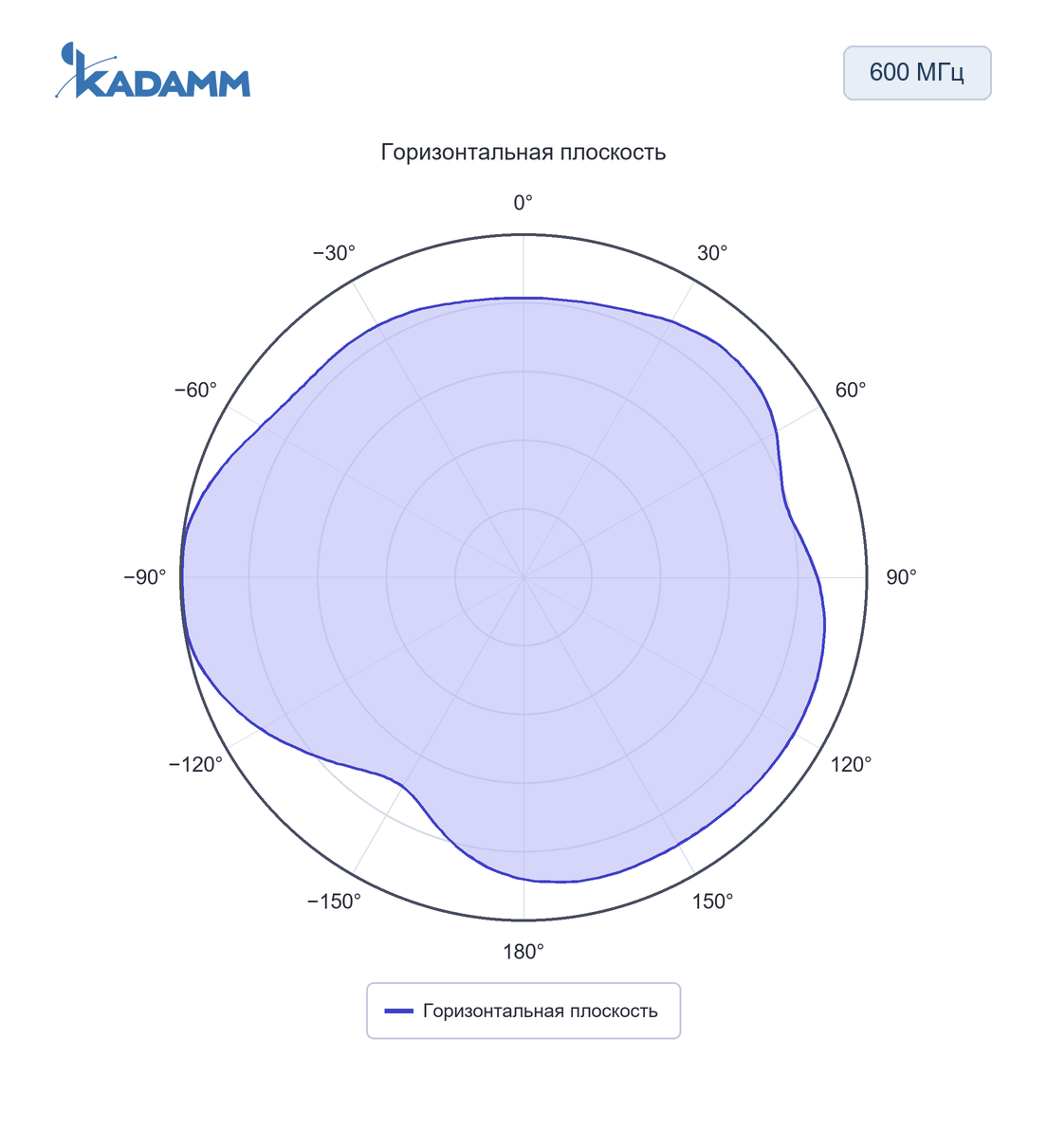

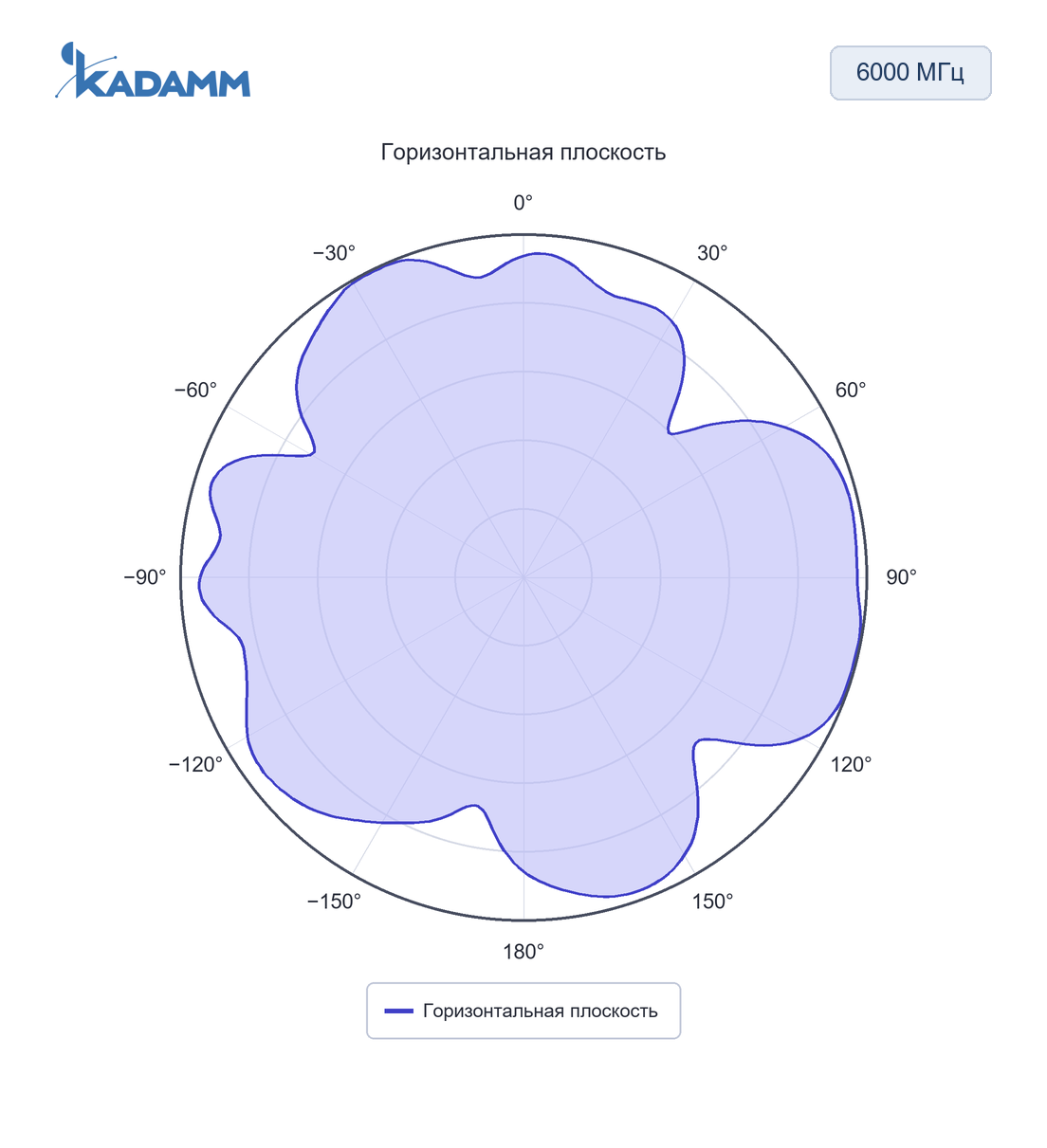

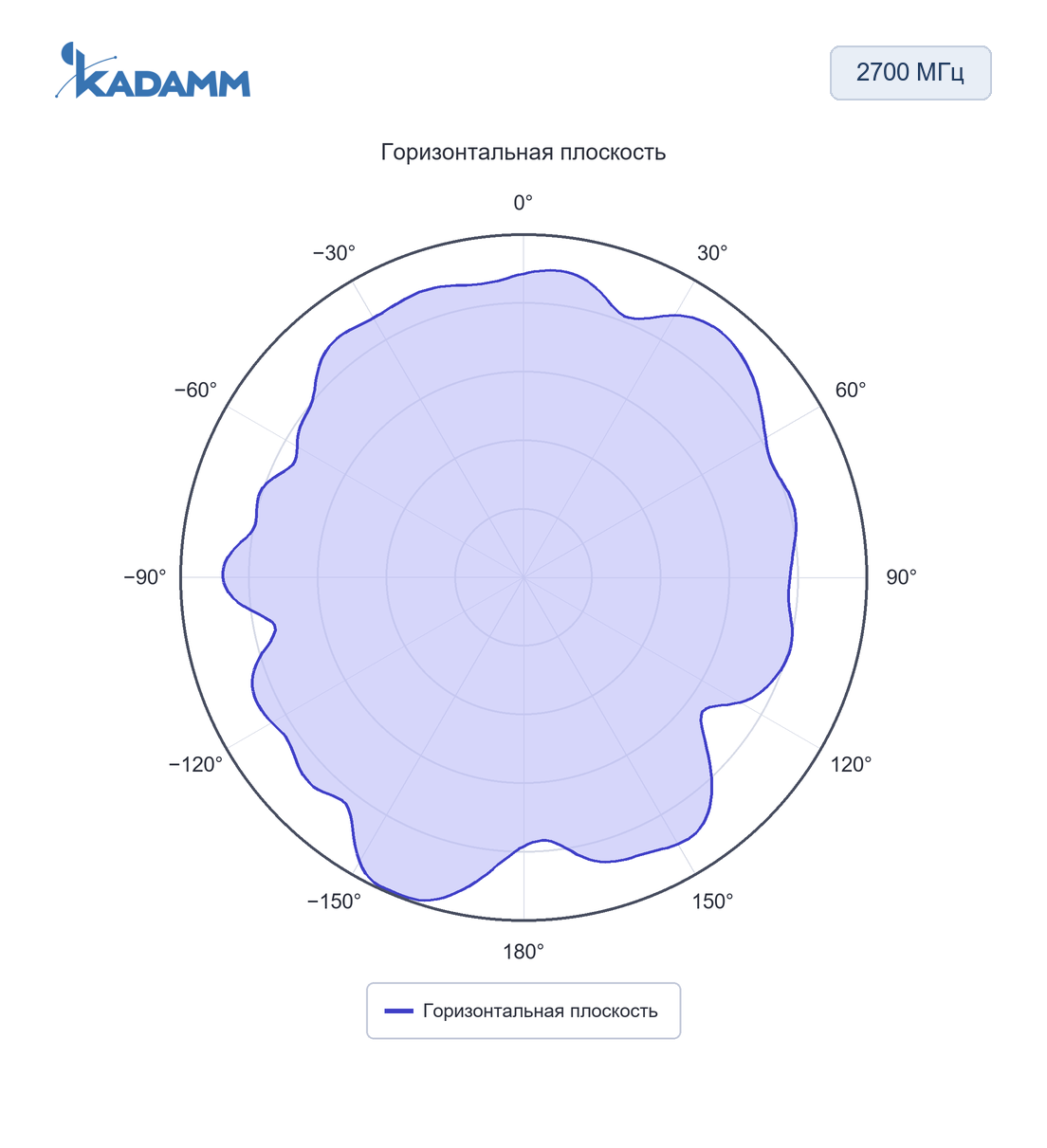

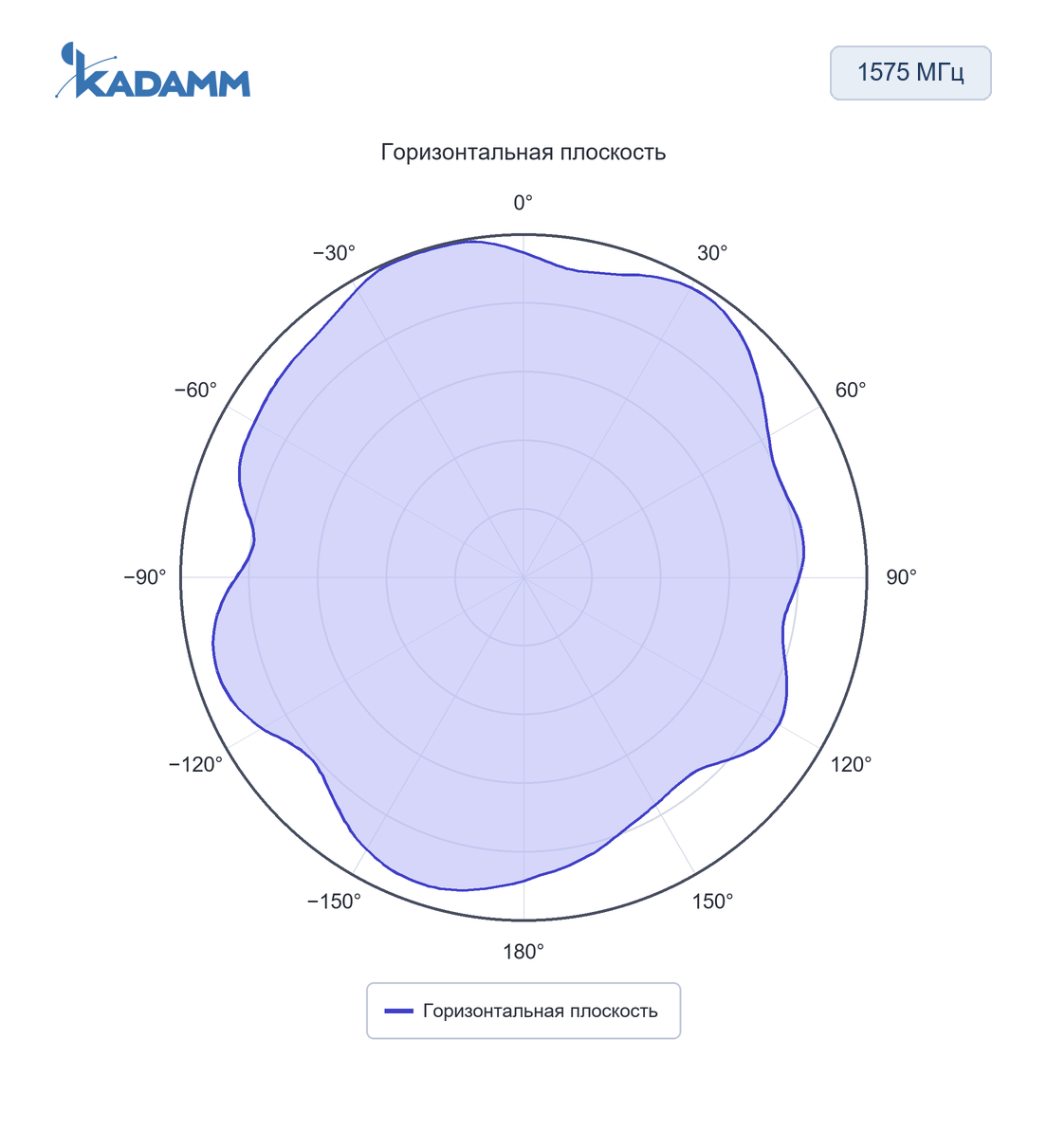

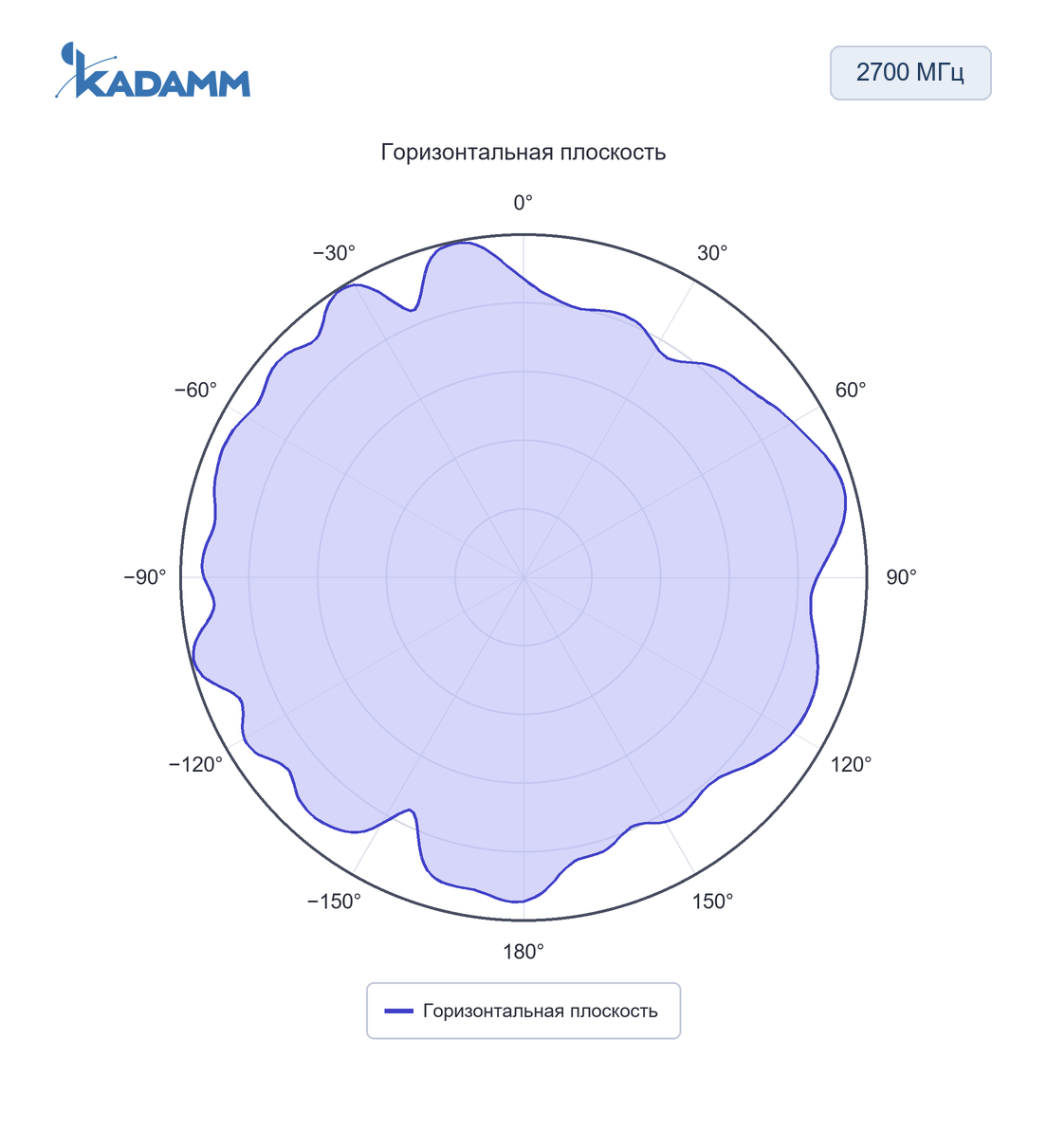

Диаграммы направленности
Ключевые особенности
Отдельные входы GNSS-5G2-4.
Значение GNSS-5G2-4 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование GNSS-5G2-4 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–6000 МГц (4G/5G, 2 порта); 1559–1606 МГц (ГНСС) |
| Коэффициент усиления | 4G/5G: порт 1 — 3,42 дБи, порт 2 — 4,33 дБи; ГНСС: МШУ 21,5 дБ, усиление антенного элемента — уточняйте у менеджера |
| Поляризация | вертикальная (4G/5G), правая круговая круговая правая (ГНСС) |
| Число портов | 3 порта (2 × 4G/5G + ГНСС) |
| КСВН | не более 3 (4G/5G), не более 2 (ГНСС) |
| Волновое сопротивление | 50 Ом |
| МШУ ГНСС | усиление 21,5 дБ, коэффициент шума 0,8 дБ, питание 1,4–3,6 В, ток 4,3 мА |
| Максимальная мощность на порт | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | 3 × SMA (вилка): 2 × 4G/5G, 1 × ГНСС |
| Габариты | Ø81 × 15 мм |
| Масса | уточняйте у менеджера |
| Материал, цвет | ABS, чёрный |
| Кабель | 3 вывода сбоку, по 3,2 м (тип кабеля — по заказу) |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −45…+85 °C |
| Степень защиты | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание GNSS-5G2-4.
- IEC 60529 — документ, на который ссылается техническое описание GNSS-5G2-4.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход GNSS-5G2-4 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3,4 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 3,4 = 43,4 дБм, то есть около 22 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 3300 МГц (середина полосы 600–6000 МГц): L = 32,45 + 20·lg 3300 + 20·lg 1 = 102,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 43,4 − 102,8 = −59,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-5G2-4:
Перед заказом KADAMM GNSS-5G2-4 сверьте с проектом:
- Частоты оборудования — внутри 600–6000 МГц
- Климат площадки — в пределах −45…+85 °C
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — 3 × SMA (вилка): 2 × 4G/5G, 1 × ГНСС.
- Уличные соединения GNSS-5G2-4 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GNSS-5G2-4 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ GNSS-5G2-4 с кабелями; комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-5G2-4 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-5G2-4 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-5G2-4 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-5G2-4 | KADAMM GNSS-5G2-8 | KADAMM GNSS-5G1W1-6 | KADAMM GNSS-5G2-3 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 600–6000 МГц | 617–960, 1562–1612 и 1690–6000 МГц | 617–960, 1562–1612, 1710–2690, 3300–4200 и 4900–7125 МГц | 698–960, 1573,42–1577,42 и 1710–3800 МГц |
| Усиление | 3,4–4,3 дБи | 4–8 дБи | 2,5–6 дБи | 2–5 дБи |
| Поляризация | вертикальная (4G/5G), правая круговая круговая правая (ГНСС) | вертикальная | уточняйте у менеджера | вертикальная (4G/5G), правая круговая круговая правая (ГНСС) |
| Порты | 3 | 1 | 3 | 3 |
| Масса | уточняйте у менеджера | 1,2 | уточняйте у менеджера | 0,3 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
