Гибридный мост: 698–6000 МГц.
О модели

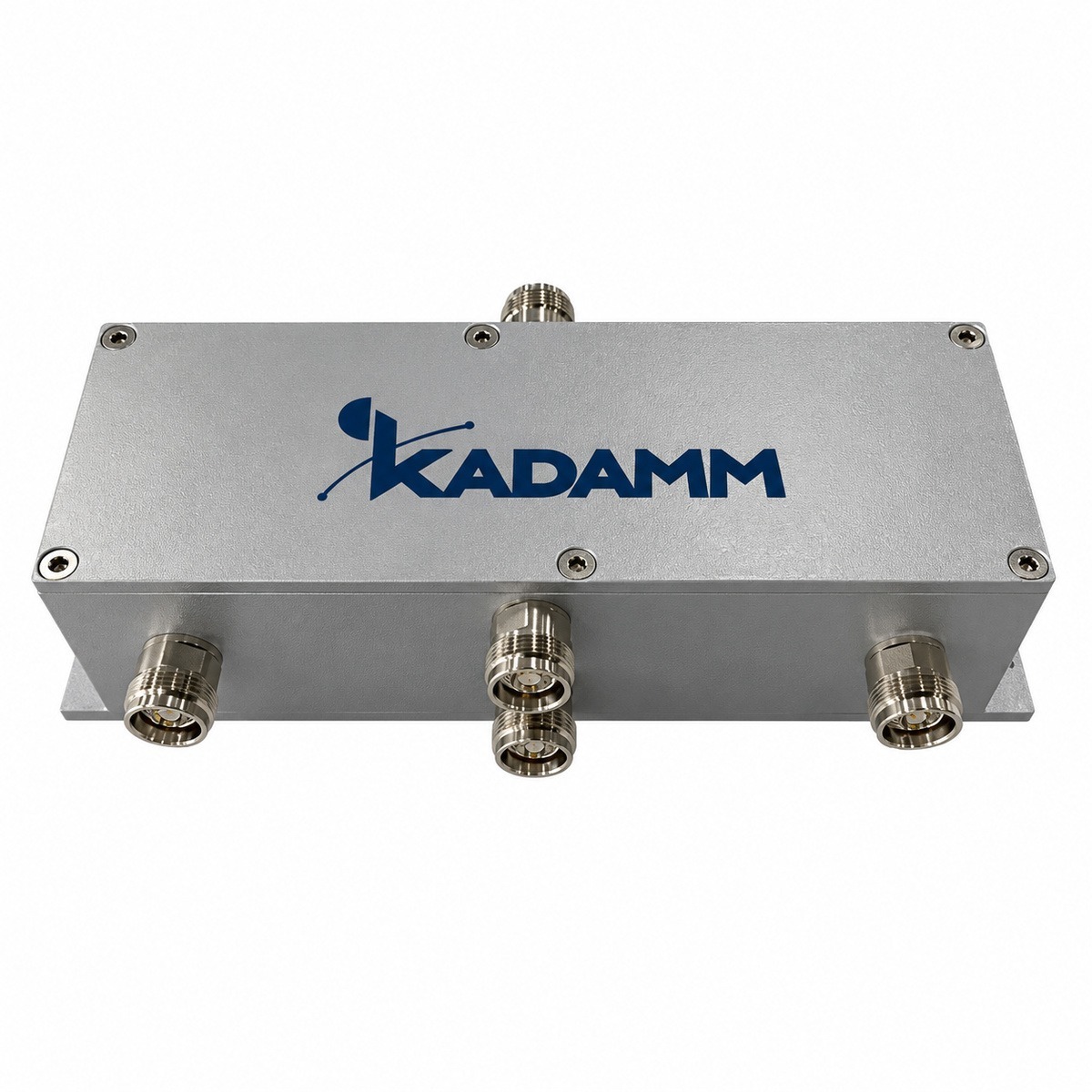

KADAMM ГМ-4х4-698/6000-43-500 — гибридный мост диапазона 698–6000 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.
Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление — 6,2 ± 2,5 дБ. Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.
Развязка между входами — ≥18 дБ: передатчики не «видят» друг друга и не создают взаимных помех.
Основные параметры тракта: вносимое ослабление — 6,2 ± 2,5 дБ; КСВН — ≤1,50; допустимая мощность — 500 Вт средняя на вход; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 дБн при 2×43 дБм в полосе 698–2700 МГц. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — розетка 4.3-10; рабочая температура — −40 … +75 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Конфигурация — 4 входа × 4 выхода.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «мост гибридный коаксиальный (сумматор)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–6000 МГц |
| Конфигурация | 4 входа × 4 выхода |
| Вносимые потери с учётом деления | 6,2 ± 2,5 дБ |
| Развязка портов | ≥18 дБ |
| КСВН | ≤1,50 |
| PIM3 | ≤−160 дБн при 2×43 дБм в полосе 698–2700 МГц |
| Мощность | 500 Вт средняя на вход |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 |
| Рабочая температура | −40 … +75 °C |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ГМ-4х4-698/6000-43-500 выпускается в одном исполнении.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Конфигурация / Деление / Развязка / КСВН / ИМ3 / Мощность |
|---|---|
| КАДАММ ГМ-4х4-698/6000-43-500 | 4х4 / 6,2 ± 2,5 дБ с учётом деления / ≥18 дБ / ≤1,50 / ≤−160 дБн / 500 Вт |
Поддерживаемые диапазоны
В полосы ГМ-4х4-698/6000-43-500 попадает 13 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 698–6000 МГц | B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78 |
Сети и стандарты в полосе
Применение
Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.
Где узел стоит в тракте.
Мост применяют, когда две системы одной полосы нужно завести в одну распределённую сеть, и когда нужны два равноценных выхода на две ветви антенн.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Входов у узла 4, выходов 4.
Сигнал каждой полосы теряет на проходе 6,2 ± 2,5 дБ.
Развязка не менее 18 дБ означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 4 входов ГМ-4х4-698/6000-43-500 приходит несущая 43 дБм (20 Вт) — условие, при котором в данных задана интермодуляция.
- Суммарная средняя мощность: 4 × 20 Вт = 80 Вт; допустимая — 500 Вт, запас в 6,2 раза (8 дБ).
- Интермодуляция: 43 дБм − 160 дБ = −117 дБм — на 160 дБ ниже каждой из несущих.
- Утечка в соседний порт: 43 дБм − 18 дБ = 25 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Разъёмы розетка 4.3-10: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ГМ-4х4-698/6000-43-500.
- КАДАММ ГМ-2х1-698/6000-43: конфигурация 2 входа × 1 выход; вносимые потери с учётом деления не более 3,5 дБ.
- КАДАММ ГМ-3х3-600/6000-N: полоса 600–6000 МГц; конфигурация 3 входа × 3 выхода.
- КАДАММ ГМ-2х2-550/6000: полоса 550–6000 МГц; КСВН не более 1,25.
Модели серии сравнивают прежде всего по полосе и параметру «конфигурация», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ГМ-4х4-698/6000-43-500 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ГМ-4х4-698/6000-43-500 | ГМ-2х1-698/6000-43 | ГМ-3х3-600/6000-N | ГМ-2х2-550/6000 | ГМ-4х4-550/6000 |
|---|---|---|---|---|---|
| Диапазон частот | 698–6000 МГц | 698–6000 МГц | 600–6000 МГц | 550–6000 МГц | 550–6000 МГц |
| Конфигурация | 4 входа × 4 выхода | 2 входа × 1 выход | 3 входа × 3 выхода | 2 входа / 2 выхода | — |
| Вносимые потери с учётом деления | 6,2 ± 2,5 дБ | ≤3,5 дБ | — | — | — |
| Развязка портов | ≥18 дБ | ≥25 дБ | ≥20 дБ | — | ≥23 дБ (550–3800 МГц), ≥20 дБ (3800–6000 МГц) |
| КСВН | ≤1,50 | ≤1,25 | ≤1,45 | ≤1,25 | — |
| PIM3 | ≤−160 дБн при 2×43 дБм в полосе 698–2700 МГц | ≤−160 дБн при 2×43 дБм | — | — | ≤−160 дБн при 2×43 дБм |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Гибридный мост КАДАММ ГМ-4х4-698/6000-43-500 с разъёмами: розетка 4.3-10
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ГМ-4х4-698/6000-43-500 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
