Гибридный мост: 550–6000 МГц.
О модели

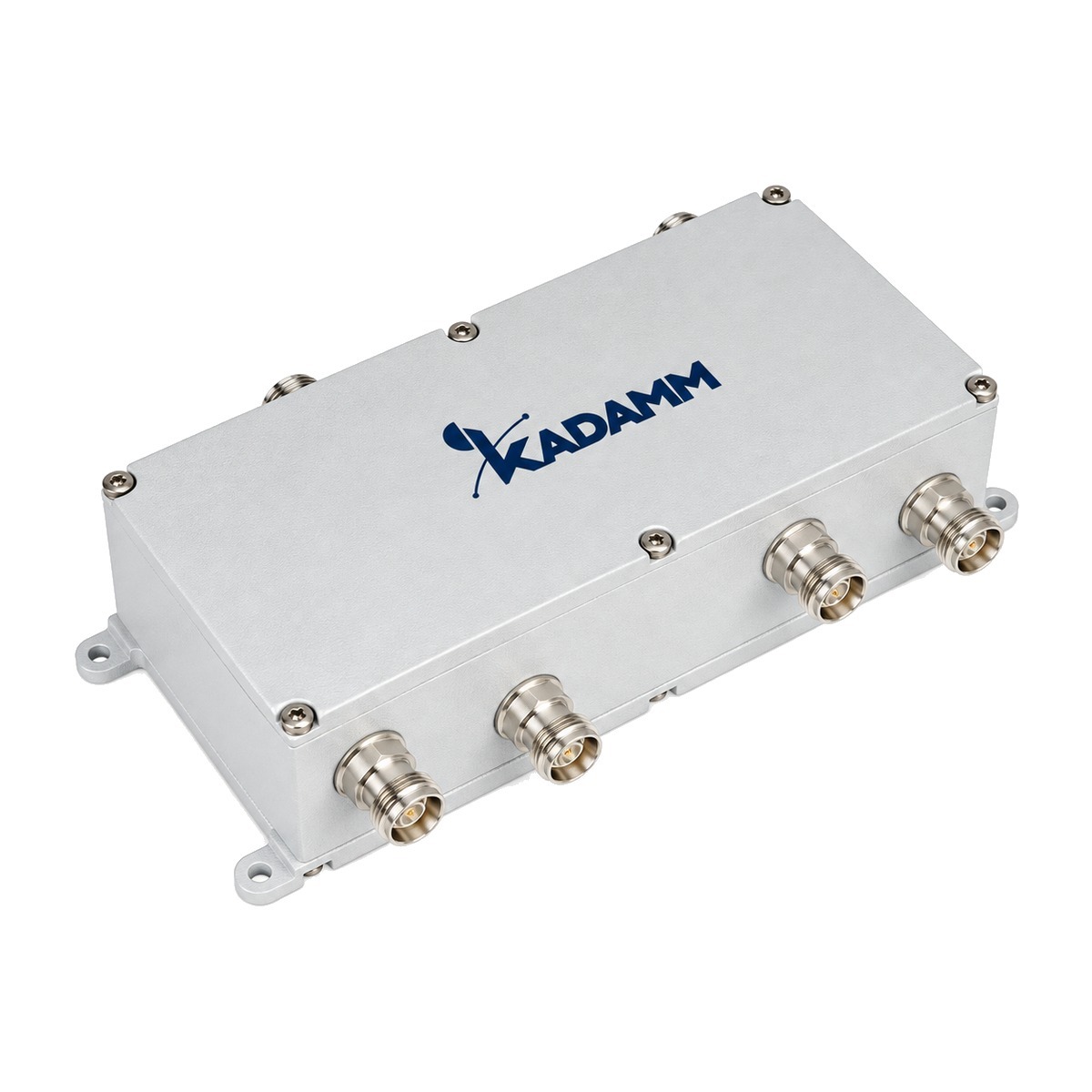

KADAMM ГМ-4х4-550/6000 — гибридный мост диапазона 550–6000 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.
Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление. Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.
Развязка между входами — ≥23 дБ (550–3800 МГц), ≥20 дБ (3800–6000 МГц): передатчики не «видят» друг друга и не создают взаимных помех.
Основные параметры тракта: допустимая мощность — 300 Вт (импульсная до 1500 Вт); волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 розетка; размеры — 272 × 110 × 66 мм; масса — 2,4 кг; исполнение — IP65, помещение и улица; монтаж — На стену; рабочая температура — −40 … +65 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Крепление — На стену.
Исполнение: IP65, помещение и улица.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Цвет корпуса: Светло-серый.
- Габариты: 272 × 110 × 66 мм.
- Масса: 2,4 кг.
- Разъёмы: 4.3-10, розетка; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки.
- Исполнение: IP65, помещение и улица; IP65: полная пыленепроницаемость, защита от струй воды (ГОСТ 14254-2015).
- Крепление: на стену.
Технические характеристики
Паспортные параметры модели по группам.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 550–6000 МГц |
| Переходное ослабление | 6,1±2,0 дБ |
| Развязка портов | ≥23 дБ (550–3800 МГц), ≥20 дБ (3800–6000 МГц) |
| Потери на отражение | ≥18 дБ (550–3800 МГц), ≥17 дБ (3800–6000 МГц) |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 300 Вт (импульсная до 1500 Вт) |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10, розетка |
| Габариты | 272 × 110 × 66 мм |
| Масса | 2,4 кг |
| Цвет корпуса | Светло-серый |
| Монтаж | На стену |
| Рабочая температура | −40 … +65 °C |
| Относительная влажность | ≤95% |
| Исполнение | IP65, помещение и улица |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ГМ-4х4-550/6000 выпускается в одном исполнении: исполнение — IP65, помещение и улица; габариты 272 × 110 × 66 мм.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
Поддерживаемые диапазоны
В полосы ГМ-4х4-550/6000 попадает 13 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 550–6000 МГц | B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78 |
Сети и стандарты в полосе
Применение
Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.
Где узел стоит в тракте.
Мост применяют, когда две системы одной полосы нужно завести в одну распределённую сеть, и когда нужны два равноценных выхода на две ветви антенн.
Место установки по исполнению: IP65, помещение и улица; рабочая температура от −40 до +65 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Входов у узла 4, выходов 4.
Развязка не менее 23 дБ (550–3800 МГц), не менее 20 дБ (3800–6000 МГц) означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 4 входов ГМ-4х4-550/6000 приходит несущая 43 дБм (20 Вт) — условие, при котором в данных задана интермодуляция.
- Суммарная средняя мощность: 4 × 20 Вт = 80 Вт; допустимая — 300 Вт, запас в 3,8 раза (5,7 дБ).
- Интермодуляция: 43 дБм − 160 дБ = −117 дБм — на 160 дБ ниже каждой из несущих.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Крепление: на стену.
- Под крепёж учитывайте габариты 272 × 110 × 66 мм и массу 2,4 кг.
- Разъёмы 4.3-10, розетка: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ГМ-4х4-550/6000.
- КАДАММ ГМ-2х2-550/6000: монтаж настенный, кронштейн.
- КАДАММ ГМ-3х3-600/6000-N: полоса 600–6000 МГц; мощность 200 Вт средняя.
- КАДАММ ГМ-2х1-698/6000-43: полоса 698–6000 МГц; развязка портов не менее 25 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «конфигурация», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ГМ-4х4-550/6000 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ГМ-4х4-550/6000 | ГМ-2х2-550/6000 | ГМ-3х3-600/6000-N | ГМ-2х1-698/6000-43 | ГМ-4х4-698/6000-43-500 |
|---|---|---|---|---|---|
| Диапазон частот | 550–6000 МГц | 550–6000 МГц | 600–6000 МГц | 698–6000 МГц | 698–6000 МГц |
| Развязка портов | ≥23 дБ (550–3800 МГц), ≥20 дБ (3800–6000 МГц) | — | ≥20 дБ | ≥25 дБ | ≥18 дБ |
| PIM3 | ≤−160 дБн при 2×43 дБм | — | — | ≤−160 дБн при 2×43 дБм | ≤−160 дБн при 2×43 дБм в полосе 698–2700 МГц |
| Мощность | 300 Вт (импульсная до 1500 Вт) | — | 200 Вт средняя | 200 Вт средняя | 500 Вт средняя на вход |
| Разъёмы | 4.3-10, розетка | — | розетка N | розетка 4.3-10 | розетка 4.3-10 |
| Габариты | 272 × 110 × 66 мм | 176×42×44 мм | — | 200×198×82 мм | — |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Гибридный мост КАДАММ ГМ-4х4-550/6000 с разъёмами: 4.3-10, розетка
- крепление: на стену
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ГМ-4х4-550/6000 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
