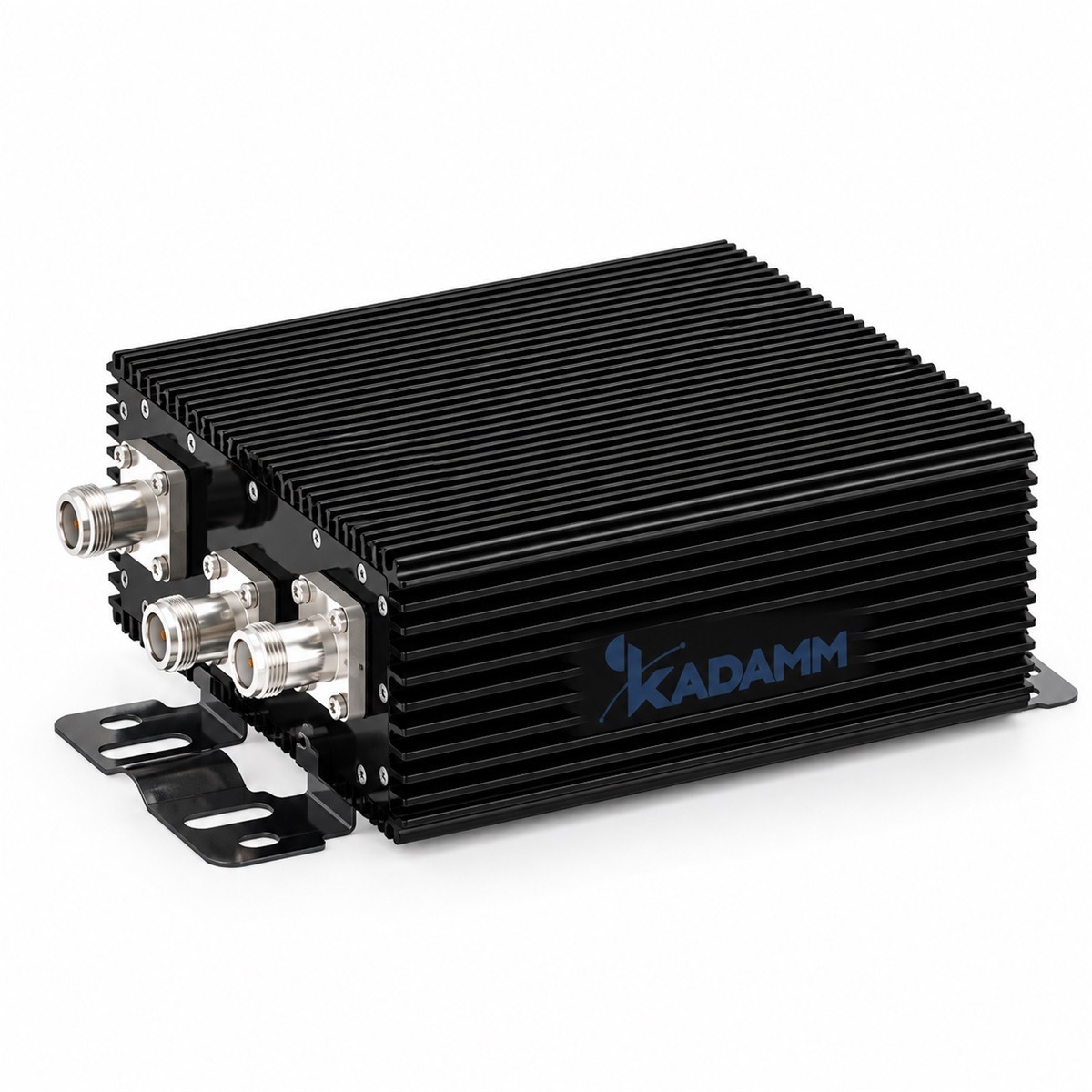

Мост гибридный (сумматор) КАДАММ ГМ-2х1-698/6000-43 — 2х1, 698–6000 МГц

KADAMM ГМ-2х1-698/6000-43 — гибридный мост диапазона 698–6000 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.

Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление — ≤3,5 дБ. Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.

Развязка между входами — ≥25 дБ: передатчики не «видят» друг друга и не создают взаимных помех.

Основные параметры тракта: вносимое ослабление — ≤3,5 дБ; КСВН — ≤1,25; допустимая мощность — 200 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.

Интермодуляция — ≤−160 дБн при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.

Конструкция и монтаж: разъёмы — розетка 4.3-10; размеры — 200×198×82 мм; масса — 4,5 кг; исполнение — IP67 по ГОСТ 14254-2015 (IEC 60529); рабочая температура — −40 … +65 °C.

Главное, что выделяет модель по паспортным данным.

Из чего собран узел и как он защищён.

• Габариты: 200×198×82 мм.
• Масса: 4,5 кг.
• Разъёмы: розетка 4.3-10; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки; присоединительные размеры — по IEC 61169-54.
• Исполнение: IP67, помещение и улица; IP67: полная пыленепроницаемость, защита при кратковременном погружении (ГОСТ 14254-2015).

Паспортные параметры модели по группам.

В спецификациях модель указывают как «мост гибридный коаксиальный (сумматор)».

Электрические параметры

Конструкция и условия работы

Соответствие нормативной базе

Что значат главные строки таблицы для проектировщика — на цифрах этой модели.

КАДАММ ГМ-2х1-698/6000-43 выпускается в одном исполнении: исполнение — IP67, помещение и улица; габариты 200×198×82 мм.

Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.

В полосы ГМ-2х1-698/6000-43 попадает 13 диапазонов 3GPP, применяемых в России.

Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.

Сети и стандарты в полосе

Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.

Где узел стоит в тракте.

Мост применяют, когда две системы одной полосы нужно завести в одну распределённую сеть, и когда нужны два равноценных выхода на две ветви антенн.

Место установки по исполнению: IP67, помещение и улица; рабочая температура от −40 до +65 °C.

Где модель применяют чаще всего.

Как модель включается в тракт.

Входов у узла 2, выходов 1.

Сигнал каждой полосы теряет на проходе не более 3,5 дБ.

Развязка не менее 25 дБ означает, что передатчик одного порта почти не нагружает соседний.

Пример расчёта уровней на данных этой модели.

Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.

Что учесть при установке и подключении.

• Под крепёж учитывайте габариты 200×198×82 мм и массу 4,5 кг.
• Разъёмы розетка 4.3-10: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
• На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
• Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.

Что проверить до заказа.

Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ГМ-2х1-698/6000-43.

• КАДАММ ГМ-4х4-698/6000-43-500: конфигурация 4 входа × 4 выхода; вносимые потери с учётом деления 6,2 ± 2,5 дБ.
• КАДАММ ГМ-3х3-600/6000-N: полоса 600–6000 МГц; конфигурация 3 входа × 3 выхода.
• КАДАММ ГМ-2х2-550/6000: полоса 550–6000 МГц.

Модели серии сравнивают прежде всего по полосе и параметру «конфигурация», затем — по мощности и разъёмам.

Таблица сводит ГМ-2х1-698/6000-43 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.

Что входит в поставку и как получить расчёт.

Комплект

• Гибридный мост КАДАММ ГМ-2х1-698/6000-43 с разъёмами: розетка 4.3-10
• паспорт изделия
• сертификаты и декларации — по запросу

Документы и расчёт

Техническое описание серии ГМ-2х1-698/6000-43 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.

Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
