Гибридный мост: 550–6000 МГц.
О модели

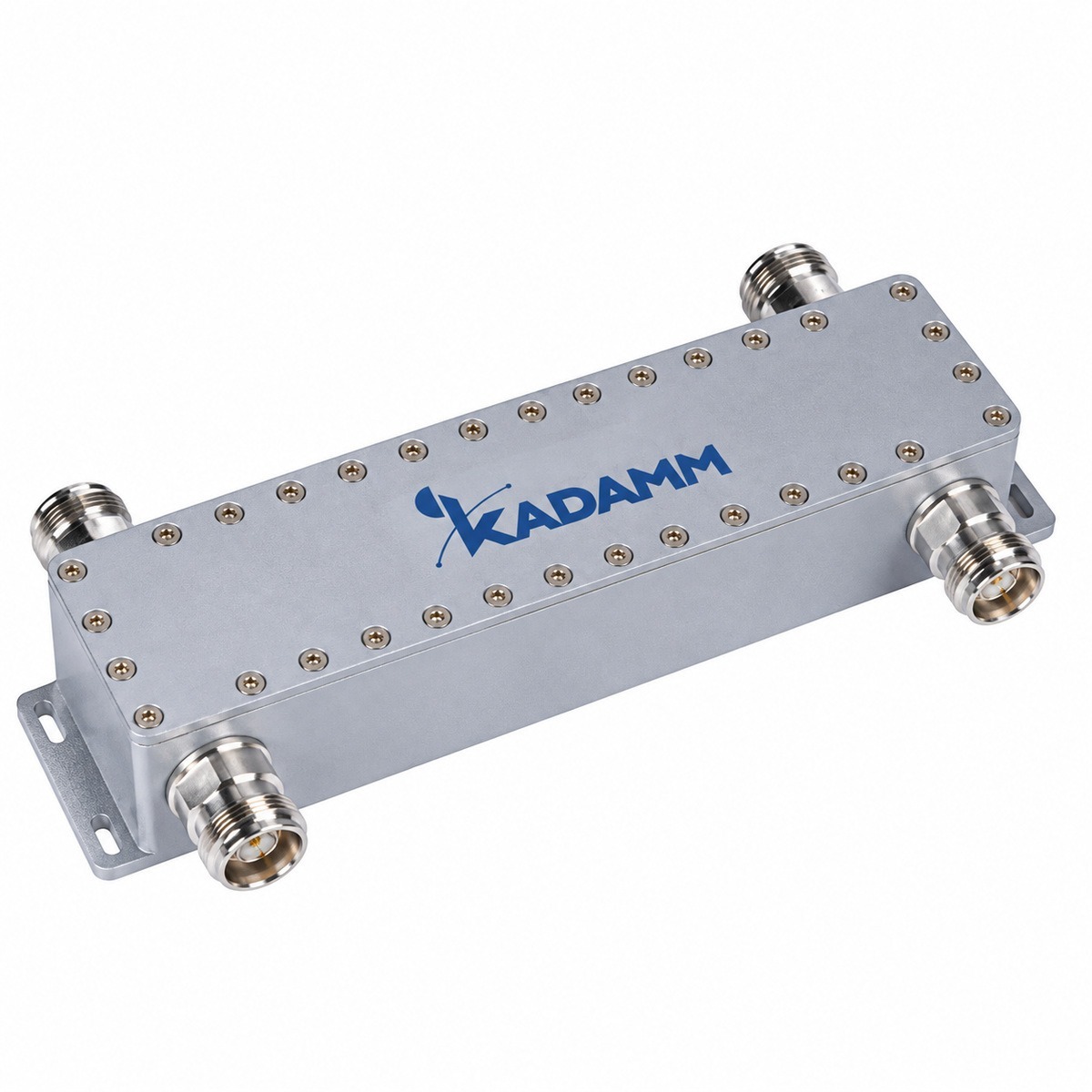

KADAMM ГМ-2х2-550/6000 — гибридный мост диапазона 550–6000 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.
Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление — 3,1±0,8…1,2 дБ. Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.
Развязка между входами — более 20–22 дБ: передатчики не «видят» друг друга и не создают взаимных помех.
Основные параметры тракта: вносимое ослабление — 3,1±0,8…1,2 дБ; КСВН — ≤1,25; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: размеры — 176×42×44 мм; исполнение — IP65 по ГОСТ 14254-2015 (IEC 60529); монтаж — настенный, кронштейн; рабочая температура — −40…+65 °C.
В серии 3 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Конфигурация — 2 входа / 2 выхода.
Крепление — настенный, кронштейн.
Исполнение: IP65.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Габариты: 176×42×44 мм.
- Исполнение: IP65; IP65: полная пыленепроницаемость, защита от струй воды (ГОСТ 14254-2015).
- Климатическое исполнение: УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики»).
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «мост гибридный коаксиальный (сумматор)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 550–6000 МГц |
| Конфигурация | 2 входа / 2 выхода |
| Деление мощности | 3 дБ |
| Вносимые потери | 3,1±0,8…1,2 дБ |
| Развязка входов | более 20–22 дБ |
| КСВН | ≤1,25 |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Габариты | 176×42×44 мм |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP65 |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
Серия ГМ-2х2-550/6000 выпускается в 3 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.
| Артикул | Соединители / Мощность ср./пик / PIM3 / Вес |
|---|---|
| КАДАММ ГМ-2х2-550/6000-N | розетка N / 300 / 800 Вт / −160 dBc / 0,6 кг |
| КАДАММ ГМ-2х2-550/6000-43 | розетка 4.3-10 / 300 / 1500 Вт / −160 dBc / 0,65 кг |
| КАДАММ ГМ-2х2-550/6000-716 | розетка 7-16 / 500 / 2000 Вт / −160 dBc / 0,7 кг |
Поддерживаемые диапазоны
В полосы ГМ-2х2-550/6000 попадает 13 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 550–6000 МГц | B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78 |
Сети и стандарты в полосе
Применение
Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.
Где узел стоит в тракте.
Мост применяют, когда две системы одной полосы нужно завести в одну распределённую сеть, и когда нужны два равноценных выхода на две ветви антенн.
Место установки по исполнению: IP65; рабочая температура от −40 до +65 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Входов у узла 2, выходов 2.
Сигнал каждой полосы теряет на проходе 3,1±0,8…1,2 дБ.
Развязка более 20–22 дБ означает, что передатчик одного порта почти не нагружает соседний.
Монтаж и подключение
Что учесть при установке и подключении.
- Крепление: настенный, кронштейн.
- Под крепёж учитывайте габариты 176×42×44 мм.
- На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ГМ-2х2-550/6000.
- КАДАММ ГМ-4х4-550/6000: монтаж На стену.
- КАДАММ ГМ-3х3-600/6000-N: полоса 600–6000 МГц; конфигурация 3 входа × 3 выхода.
- КАДАММ ГМ-2х1-698/6000-43: полоса 698–6000 МГц; конфигурация 2 входа × 1 выход.
Модели серии сравнивают прежде всего по полосе и параметру «конфигурация», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ГМ-2х2-550/6000 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ГМ-2х2-550/6000 | ГМ-4х4-550/6000 | ГМ-3х3-600/6000-N | ГМ-2х1-698/6000-43 | ГМ-4х4-698/6000-43-500 |
|---|---|---|---|---|---|
| Диапазон частот | 550–6000 МГц | 550–6000 МГц | 600–6000 МГц | 698–6000 МГц | 698–6000 МГц |
| Конфигурация | 2 входа / 2 выхода | — | 3 входа × 3 выхода | 2 входа × 1 выход | 4 входа × 4 выхода |
| Деление мощности | 3 дБ | — | 5,0 ± 2,2 дБ | — | — |
| КСВН | ≤1,25 | — | ≤1,45 | ≤1,25 | ≤1,50 |
| Габариты | 176×42×44 мм | 272 × 110 × 66 мм | — | 200×198×82 мм | — |
| Монтаж | настенный, кронштейн | На стену | — | — | — |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Гибридный мост КАДАММ ГМ-2х2-550/6000
- крепление: настенный, кронштейн
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ГМ-2х2-550/6000 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
