Гибридный мост: 380–6000 МГц.
О модели

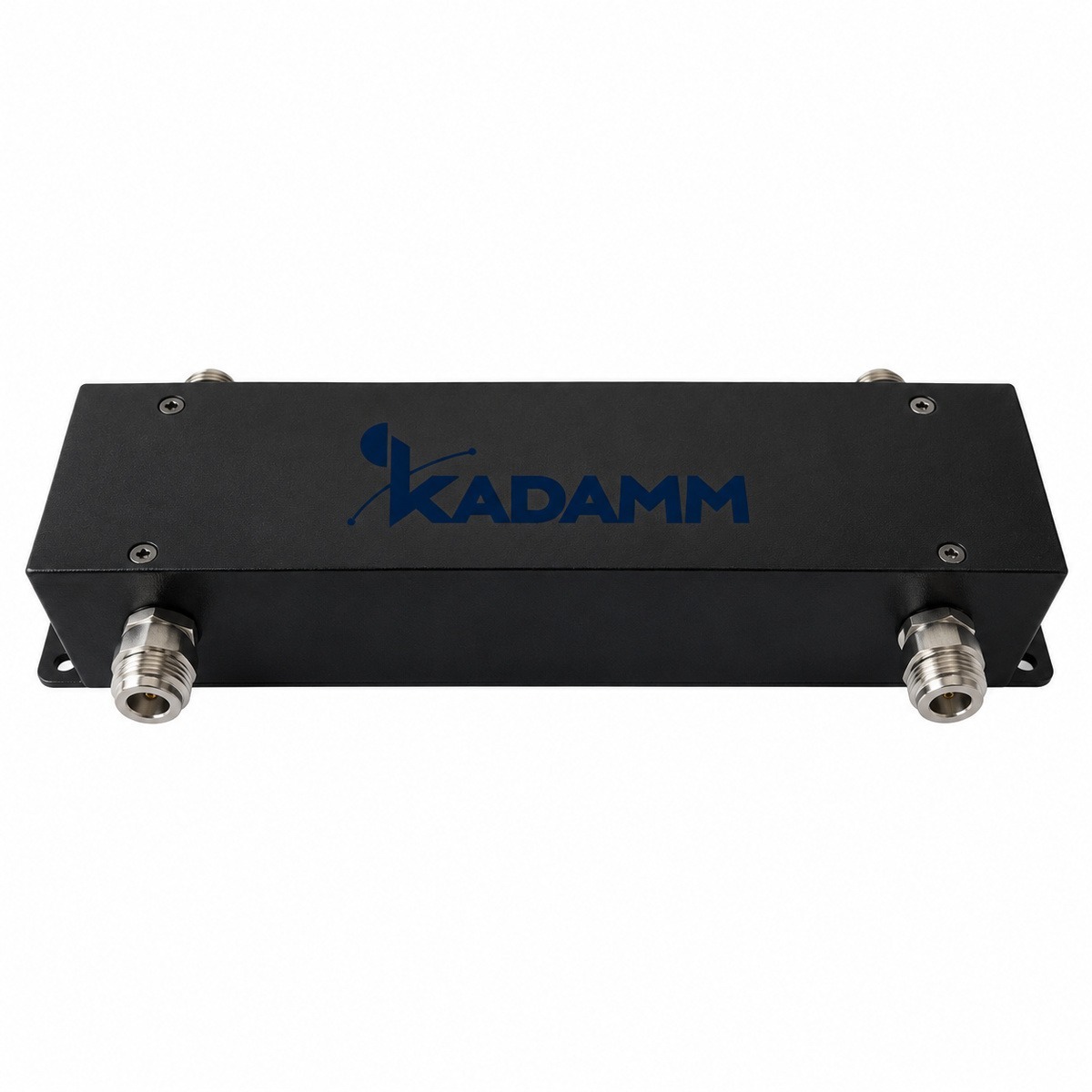

KADAMM ГМ-2х2-380/6000-N — гибридный мост диапазона 380–6000 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.
Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление — ≤3,1 дБ. Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.
Развязка между входами — ≥20 дБ: передатчики не «видят» друг друга и не создают взаимных помех.
Основные параметры тракта: вносимое ослабление — ≤3,1 дБ; КСВН — ≤1,50; допустимая мощность — 300 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 дБн при 2 × 43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — розетка N; рабочая температура — −20 … +60 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Конфигурация — 2 входа × 2 выхода.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «мост гибридный коаксиальный (сумматор)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–6000 МГц |
| Конфигурация | 2 входа × 2 выхода |
| Деление мощности | 3,0 ± 1,5 дБ |
| Развязка портов | ≥20 дБ |
| КСВН | ≤1,50 |
| Мощность | 300 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤3,1 дБ |
| PIM3 | ≤−160 дБн при 2 × 43 дБм |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −20 … +60 °C |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ГМ-2х2-380/6000-N выпускается в одном исполнении: разъёмы — розетка N.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Конфигурация / Деление / Развязка / КСВН / Мощность |
|---|---|
| КАДАММ ГМ-2х2-380/6000-N | 2х2 / 3,0 ± 1,5 дБ / ≥20 дБ / ≤1,50 / 300 Вт |
Поддерживаемые диапазоны
В полосы ГМ-2х2-380/6000-N попадает 14 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 380–6000 МГц | B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78 |
Сети и стандарты в полосе
Применение
Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.
Где узел стоит в тракте.
Мост применяют, когда две системы одной полосы нужно завести в одну распределённую сеть, и когда нужны два равноценных выхода на две ветви антенн.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Входов у узла 2, выходов 2.
Сигнал каждой полосы теряет на проходе не более 3,1 дБ.
Развязка не менее 20 дБ означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 2 входов ГМ-2х2-380/6000-N приходит несущая 43 дБм (20 Вт) — условие, при котором в данных задана интермодуляция.
- Уровень каждой несущей на общем порту: 43 дБм − 3,1 дБ = 39,9 дБм.
- Суммарная средняя мощность: 2 × 20 Вт = 40 Вт; допустимая — 300 Вт, запас в 7,5 раза (8,8 дБ).
- Интермодуляция: 43 дБм − 160 дБ = −117 дБм — на 160 дБ ниже каждой из несущих.
- Утечка в соседний порт: 43 дБм − 20 дБ = 23 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ГМ-2х2-380/6000-N.
- КАДАММ ГМ-3х3-600/6000-N: полоса 600–6000 МГц; конфигурация 3 входа × 3 выхода.
- КАДАММ ГМ-2х2-550/6000: полоса 550–6000 МГц; деление мощности 3 дБ.
- КАДАММ ГМ-4х4-550/6000: полоса 550–6000 МГц; мощность 300 Вт (импульсная до 1500 Вт).
Модели серии сравнивают прежде всего по полосе и параметру «конфигурация», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ГМ-2х2-380/6000-N и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ГМ-2х2-380/6000-N | ГМ-3х3-600/6000-N | ГМ-2х2-550/6000 | ГМ-4х4-550/6000 | ГМ-2х1-698/6000-43 |
|---|---|---|---|---|---|
| Диапазон частот | 380–6000 МГц | 600–6000 МГц | 550–6000 МГц | 550–6000 МГц | 698–6000 МГц |
| Конфигурация | 2 входа × 2 выхода | 3 входа × 3 выхода | 2 входа / 2 выхода | — | 2 входа × 1 выход |
| Деление мощности | 3,0 ± 1,5 дБ | 5,0 ± 2,2 дБ | 3 дБ | — | — |
| Развязка портов | ≥20 дБ | ≥20 дБ | — | ≥23 дБ (550–3800 МГц), ≥20 дБ (3800–6000 МГц) | ≥25 дБ |
| КСВН | ≤1,50 | ≤1,45 | ≤1,25 | — | ≤1,25 |
| Мощность | 300 Вт средняя | 200 Вт средняя | — | 300 Вт (импульсная до 1500 Вт) | 200 Вт средняя |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Гибридный мост КАДАММ ГМ-2х2-380/6000-N с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ГМ-2х2-380/6000-N и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
