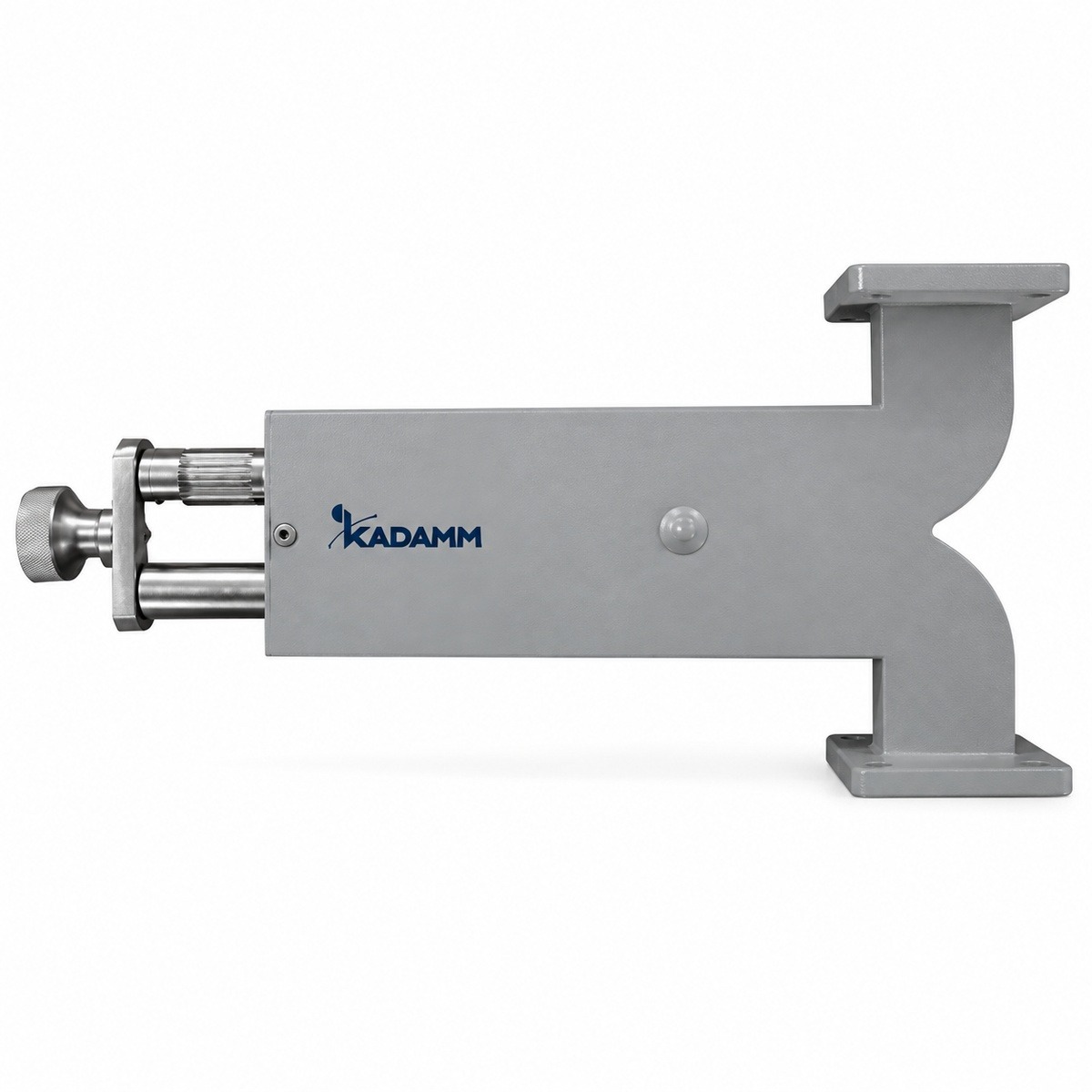

KADAMM ФВН-Р-ВМ — серия производства KADAMM (КАДАММ): 13 моделей, 2,6 – 40 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ФВН-Р-ВМ меняют фазу проходящего сигнала вручную, по коду или напряжению. В серии ФВН-Р-ВМ — 13 моделей, общий диапазон 2,6 – 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM ФВН-Р-ВМ: КСВН от 1,2 до 1,35. Модели внутри серии ФВН-Р-ВМ отличаются параметрами: частоты, КСВН, волновод, фланец, материал. Общее для всех моделей ФВН-Р-ВМ: рабочая полоса — 10%-20%.
Типовые задачи для серии ФВН-Р-ВМ: фазированные антенные решётки; балансировка каналов; измерительные стенды. Нужное исполнение ФВН-Р-ВМ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Рабочая полоса | 10%-20% |
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Волновод | Фланец | Материал |
|---|---|---|---|---|---|
| KADAMM ФВН-WR112-М | 6,57-9,99 | 1,2 | WR112 | FBP | медь |
| KADAMM ФВН-WR137-М | 5,38-8,17 | 1,2 | WR137 | FDP | медь |
| KADAMM ФВН-WR159-М | 4,64-7,05 | 1,2 | WR159 | FDP | алюминий |
| KADAMM ФВН-WR187-М | 3,94-5,99 | 1,2 | WR187 | FDP | алюминий |
| KADAMM ФВН-WR229-М | 3,22-4,90 | 1,2 | WR229 | FDP | алюминий |
| KADAMM ФВН-WR28-М | 26,5-40,0 | 1,35 | WR28 | FBP | медь |
| KADAMM ФВН-WR284-М | 2,60-3,95 | 1,2 | WR284 | FDP | алюминий |
| KADAMM ФВН-WR34-М | 21,7-33,0 | 1,3 | WR34 | FBP | медь |
| KADAMM ФВН-WR42-М | 17,6-26,7 | 1,3 | WR42 | FBP | медь |
| KADAMM ФВН-WR51-М | 14,5-22,0 | 1,25 | WR51 | FBP | медь |
| KADAMM ФВН-WR62-М | 11,9-18,0 | 1,2 | WR62 | FBP | медь |
| KADAMM ФВН-WR75-М | 9,84-15,0 | 1,2 | WR75 | FBP | медь |
| KADAMM ФВН-WR90-М | 8,20-12,5 | 1,2 | WR90 | FBP | медь |
Вопросы по серии
Общий диапазон серии ФВН-Р-ВМ — 2,6 – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ФВН-Р-ВМ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ФВН-WR112-М», и количество.
К серии ФВН-Р-ВМ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
