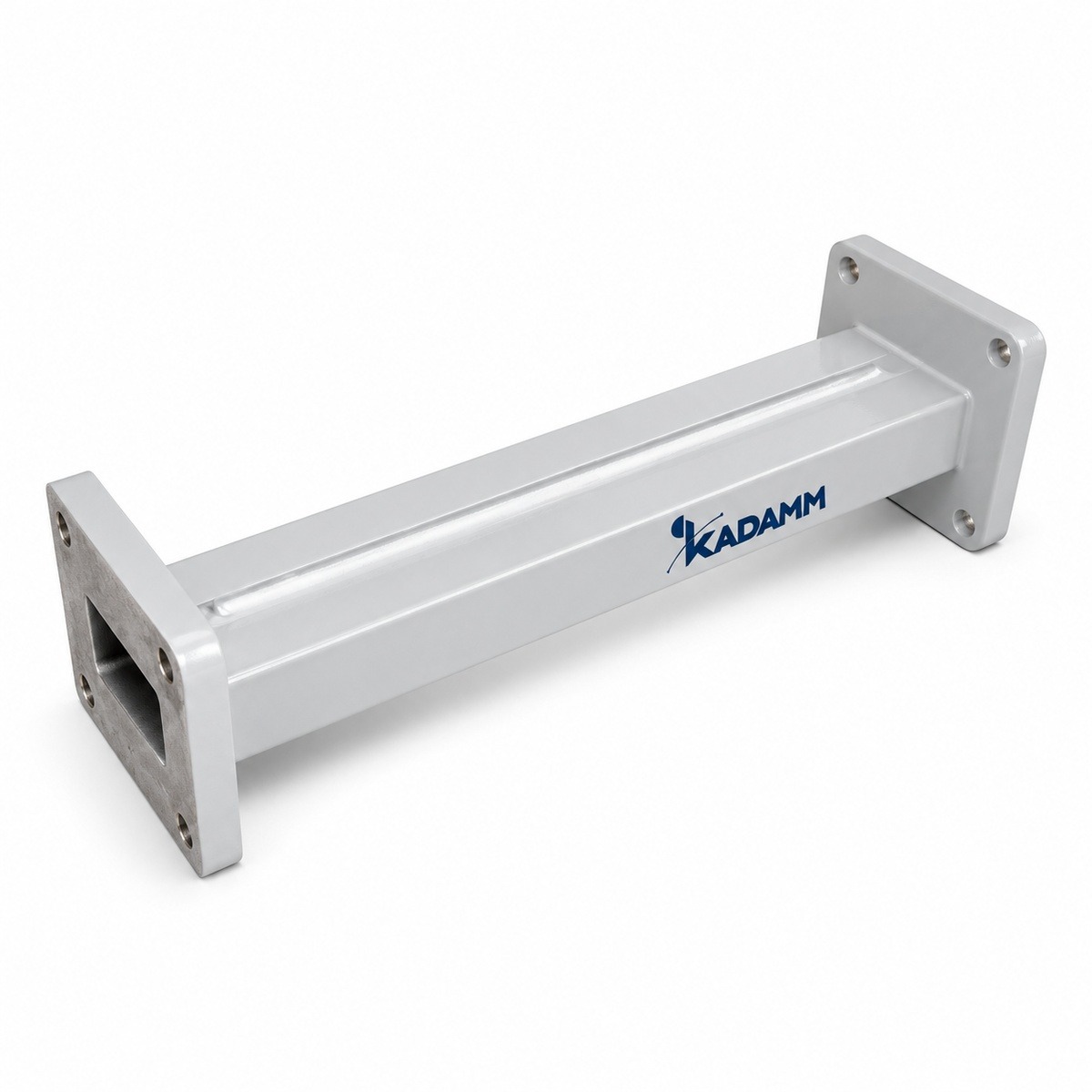

Фазовращатели KADAMM в серии ФВН-Ф: 18 моделей, 2,6 – 112 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ФВН-Ф меняют фазу проходящего сигнала вручную, по коду или напряжению. В серии ФВН-Ф — 18 моделей, общий диапазон 2,6 – 112 ГГц, соединители по таблице исполнений.
По моделям KADAMM ФВН-Ф: вносимые потери от 0,5 до 1,5 дБ; КСВН от 1,2 до 1,5. Исполнения ФВН-Ф различаются по параметрам: частоты, потери, КСВН, волновод, фланец, материал. Общее для всех моделей ФВН-Ф: рабочая полоса — 10%-20%; сдвиг фазы, ° — 0-360°.
Где применяют KADAMM ФВН-Ф: фазированные антенные решётки; балансировка каналов; измерительные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ФВН-Ф.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Рабочая полоса | 10%-20% |
| Сдвиг фазы, ° | 0-360° |
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Волновод | Фланец | Материал |
|---|---|---|---|---|---|---|
| KADAMM ФВН-WR10-Ф | 73,8-112 | 1,5 | 1,5 | WR10 | FUGP | медь |
| KADAMM ФВН-WR112-Ф | 6,57-9,99 | 0,5 | 1,2 | WR112 | FBP | медь |
| KADAMM ФВН-WR12-Ф | 60,5-91,9 | 1,5 | 1,5 | WR12 | FUGP | медь |
| KADAMM ФВН-WR137-Ф | 5,38-8,17 | 0,5 | 1,2 | WR137 | FDP | медь |
| KADAMM ФВН-WR15-Ф | 49,8-75,8 | 1,0 | 1,5 | WR15 | FUGP | медь |
| KADAMM ФВН-WR159-Ф | 4,64-7,05 | 0,5 | 1,2 | WR159 | FDP | алюминий |
| KADAMM ФВН-WR187-Ф | 3,94-5,99 | 0,5 | 1,2 | WR187 | FDP | алюминий |
| KADAMM ФВН-WR19-Ф | 39,2-59,6 | 1,0 | 1,5 | WR19 | FUGP | медь |
| KADAMM ФВН-WR22-Ф | 32,9-50,1 | 1,0 | 1,5 | WR22 | FUGP | медь |
| KADAMM ФВН-WR229-Ф | 3,22-4,90 | 0,5 | 1,2 | WR229 | FDP | алюминий |
| KADAMM ФВН-WR28-Ф | 26,5-40,0 | 0,5 | 1,35 | WR28 | FBP | медь |
| KADAMM ФВН-WR284-Ф | 2,60-3,95 | 0,5 | 1,2 | WR284 | FDP | алюминий |
| KADAMM ФВН-WR34-Ф | 21,7-33,0 | 0,5 | 1,3 | WR34 | FBP | медь |
| KADAMM ФВН-WR42-Ф | 17,6-26,7 | 0,5 | 1,3 | WR42 | FBP | медь |
| KADAMM ФВН-WR51-Ф | 14,5-22,0 | 0,5 | 1,25 | WR51 | FBP | медь |
| KADAMM ФВН-WR62-Ф | 11,9-18,0 | 0,5 | 1,2 | WR62 | FBP | медь |
| KADAMM ФВН-WR75-Ф | 9,84-15,0 | 0,5 | 1,2 | WR75 | FBP | медь |
| KADAMM ФВН-WR90-Ф | 8,20-12,5 | 0,5 | 1,2 | WR90 | FBP | медь |
Вопросы по серии
Общий диапазон серии ФВН-Ф — 2,6 – 112 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ФВН-Ф — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ФВН-WR10-Ф», и количество.
К серии ФВН-Ф прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
