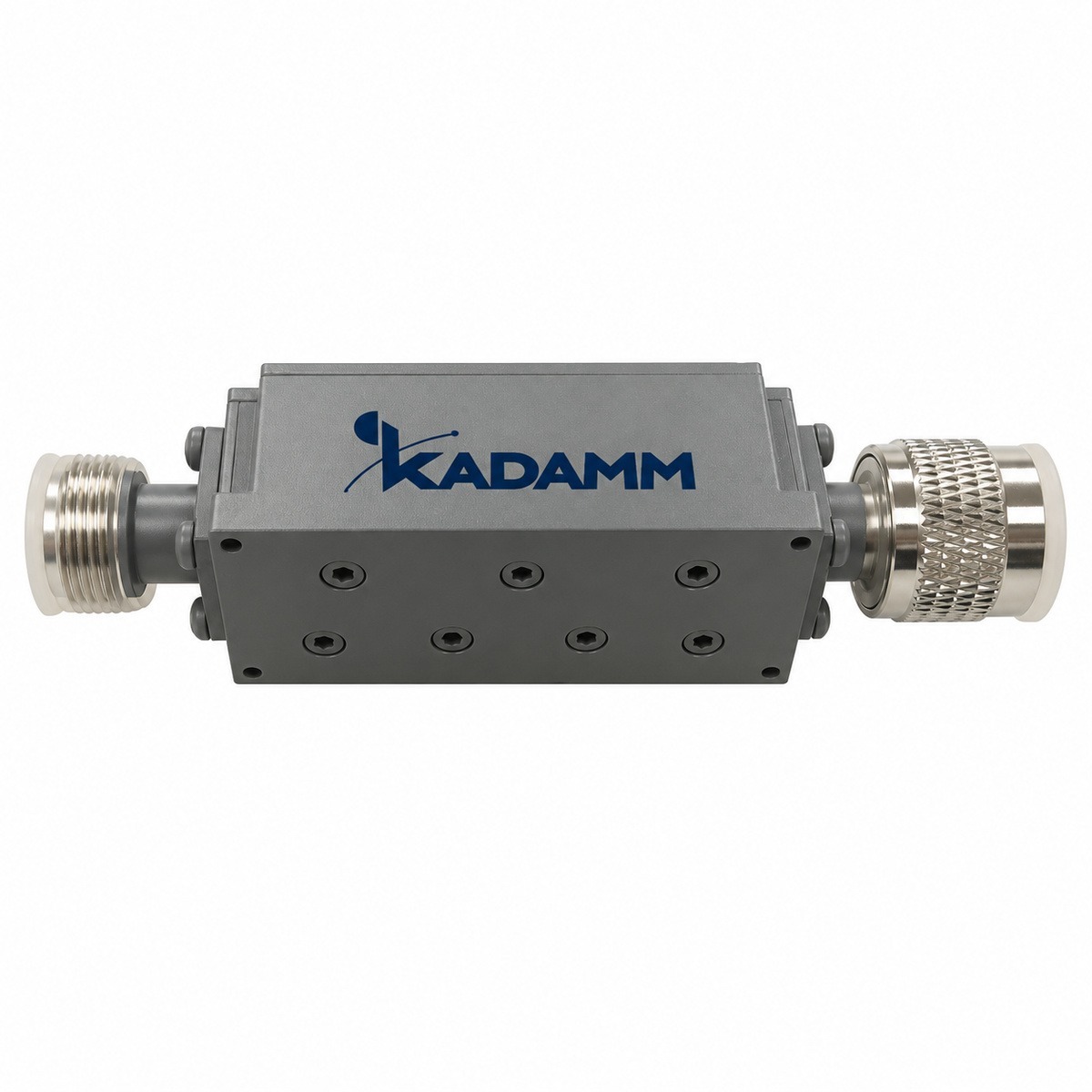

КАДАММ ФНЧ-110-N — фильтр нижних частот KADAMM: DC–110 МГц, заграждение ≥50 дБ на 150–2000 МГц.
О модели
Назначение КАДАММ ФНЧ-110-N — фильтр нижних частот: пропускает частоты ниже среза и подавляет гармоники передатчика и помехи выше него. Рабочий диапазон — DC–110 МГц. Главный параметр ФНЧ-110-N — заграждение: ≥50 дБ на 150–2000 МГц.
Вносимые потери — ≤1,5 дБ. Согласование: ≥16 дБ. Допустимая мощность — 50 Вт (непрерывная).
Разъёмы: розетка N. Габариты — по исполнению, масса 0,4 кг. Рабочая температура — −20 … +70 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | DC–110 МГц |
| Вносимые потери | ≤1,5 дБ |
| Возвратные потери | ≥16 дБ |
| Заграждение | ≥50 дБ на 150–2000 МГц |
| Мощность | 50 Вт (непрерывная) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +70 °C |
| Масса | 0,4 кг |
Исполнения
| Артикул | Полосы / Потери / Согласование / Мощность |
|---|---|
| КАДАММ ФНЧ-110-N | DC–110 МГц / ≤1,5 дБ / возвратные потери ≥16 дБ / 50 Вт |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Фильтр нижних частот коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Вопросы по модели
Рабочий диапазон ФНЧ-110-N — DC–110 МГц.
Заграждение — ≥50 дБ на 150–2000 МГц.
Розетка N. Исполнение ФНЧ-110-N с другими разъёмами — уточняйте у менеджера.
Техническое описание серии ФНЧ-110-N и каталог KADAMM — в блоке документов; сертификаты и декларации — по запросу.
