KADAMM · Дуплексный фильтр

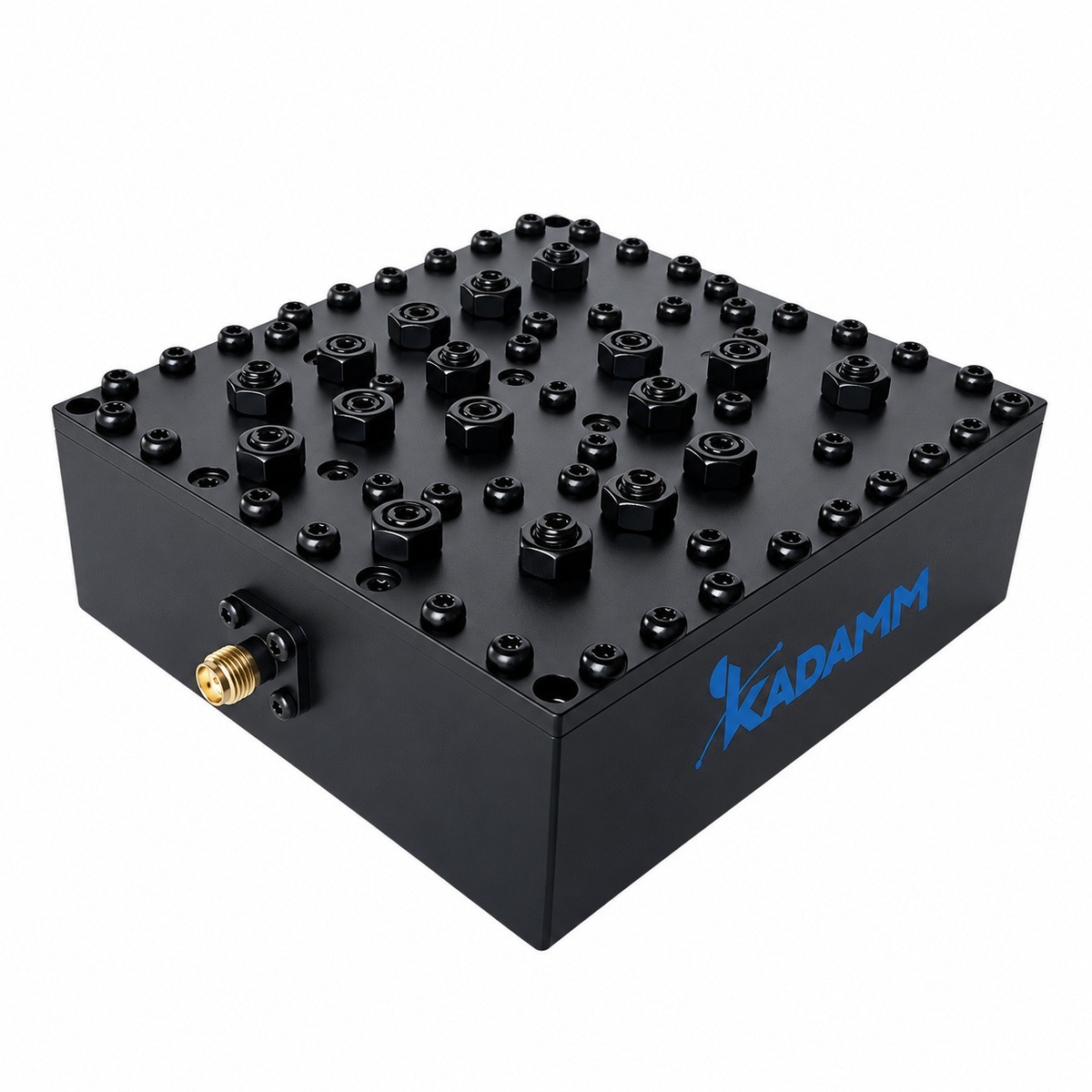

Дуплексный фильтр производства KADAMM (КАДАММ): КАДАММ ДУ-1710/2155, .
1710–1755 и 2110–2155 МГц
Рабочие полосы
≤1,2 дБ
Вносимые потери
≥60 дБ
Подавление / развязка
≥18 дБ
Возвратные потери
100 Вт (максимальная)
Мощность
50 Ом
Волновое сопротивление
О модели
КАДАММ ДУ-1710/2155 разделяет приём и передачу на общей антенне.
Вносимые потери — ≤1,2 дБ. Развязка и направленность ДУ-1710/2155: ≥60 дБ. Согласование: ≥18 дБ. Допустимая мощность — 100 Вт (максимальная).
Разъёмы: розетка SMA. Габариты — по исполнению, масса 0,5 кг. Рабочая температура — −30 … +70 °C.
На что смотреть при подборе
Потери ≤1,2 дБПрибавьте потери КАДАММ ДУ-1710/2155 к потерям кабеля при расчёте уровня на антеннах.
Мощность 100 Вт (максимальная)Сверяйте суммарную мощность передатчиков с допустимой для КАДАММ ДУ-1710/2155.
Исполнений: 1Таблица исполнений КАДАММ ДУ-1710/2155 — ниже; при заказе называйте артикул исполнения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 1710–1755 и 2110–2155 МГц |
| Вносимые потери | ≤1,2 дБ |
| Подавление / развязка | ≥60 дБ |
| Возвратные потери | ≥18 дБ |
| Мощность | 100 Вт (максимальная) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −30 … +70 °C |
| Исполнение | IP60, для помещений |
| Масса | 0,5 кг |
Исполнения
| Артикул | Полосы / Потери / Согласование / Мощность |
|---|---|
| КАДАММ ДУ-1710/2155 | 1710–1755 + 2110–2155 МГц / ≤1,2 дБ / возвратные потери ≥18 дБ / 100 Вт |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Вопросы по модели
Какие разъёмы у КАДАММ ДУ-1710/2155?
Розетка SMA. Исполнение ДУ-1710/2155 с другими разъёмами — уточняйте у менеджера.
Какие документы есть на КАДАММ ДУ-1710/2155?
Техническое описание серии ДУ-1710/2155 и каталог KADAMM — в блоке документов; сертификаты и декларации — по запросу.
Другие модели раздела — каталог KADAMM.
Подбор КАДАММ ДУ-1710/2155 под ваш тракт
