Дуплексный фильтр: 896–901 и 935–940 МГц.
О модели

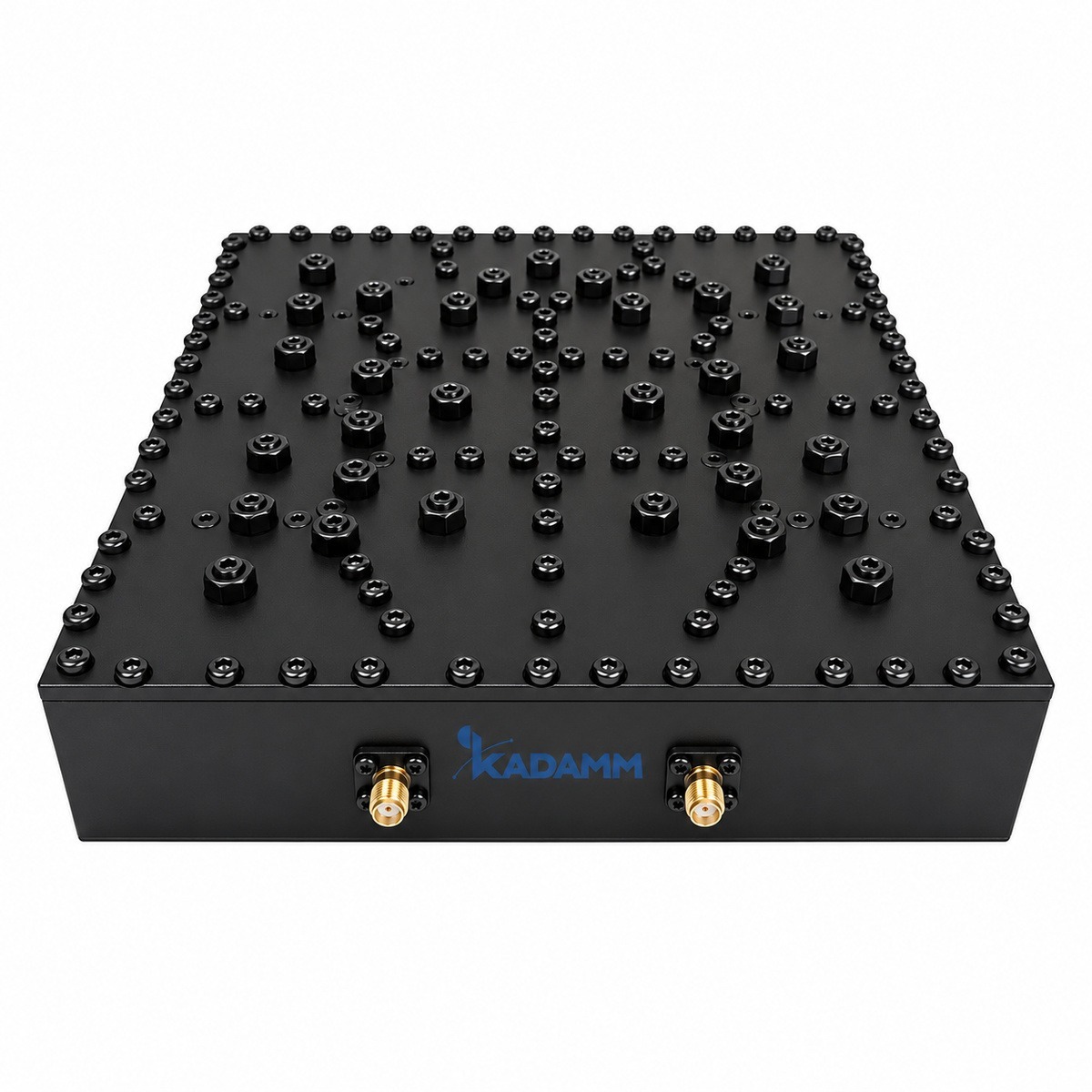

KADAMM ДУ-896/940 — дуплексный фильтр диапазона 896–901 и 935–940 МГц. Дуплексер — два фильтра с общим антенным входом: передатчик и приёмник станции или ретранслятора работают на одну антенну одновременно. Фильтр передачи пропускает частоту передачи и не пускает её в приёмник, фильтр приёма — наоборот.
Основные параметры тракта: вносимое ослабление — ≤2,5 дБ; КСВН — ≤1,30; допустимая мощность — 50 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка SMA; исполнение — IP60 по ГОСТ 14254-2015 (IEC 60529); рабочая температура — −30 … +60 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Заграждение: от канал 896–901 МГц: ≥80 дБ на DC–861 до ≥80 дБ на 1000–2600 МГц, всего 6.
Исполнение: IP60, для помещений.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Разъёмы: розетка SMA; разъём SMA — малогабаритный резьбовой разъём для слаботочных цепей и приборов; присоединительные размеры — по IEC 61169-15.
- Исполнение: IP60, для помещений; IP60: полная пыленепроницаемость, от воды оболочка не защищена (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «дуплексер (фильтр дуплексный) коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Рабочие полосы | 896–901 и 935–940 МГц |
| Вносимые потери | ≤2,5 дБ |
| Подавление / развязка | канал 896–901 МГц: ≥80 дБ на DC–861 МГц, ≥20 дБ на 886–894 и 903–911 МГц, ≥80 дБ на 935–2600 МГц; канал 935–940 МГц: ≥80 дБ на DC–901 МГц, ≥80 дБ на 925–933 МГц, ≥20 дБ на 942–950 МГц, ≥80 дБ на 1000–2600 МГц |
| КСВН | ≤1,30 |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка SMA |
| Рабочая температура | −30 … +60 °C |
| Исполнение | IP60, для помещений |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ДУ-896/940 выпускается в одном исполнении: разъёмы — розетка SMA; исполнение — IP60, для помещений.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Полосы / Потери / Согласование / Мощность |
|---|---|
| КАДАММ ДУ-896/940 | 896–901 + 935–940 МГц / ≤2,5 дБ / КСВН ≤1,30 / 50 Вт |
Применение
Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.
Где узел стоит в тракте.
Дуплексер ставят между приёмопередатчиком и антенной, когда приём и передача идут через одну антенну, а также в репитерах и на базовых станциях.
Место установки по исполнению: IP60, для помещений; рабочая температура от −30 до +60 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал каждой полосы теряет на проходе не более 2,5 дБ.
Развязка канал 896–901 МГц: не менее 80 дБ на DC–861 МГц, не менее 20 дБ на 886–894 и 903–911 МГц, не менее 80 дБ на 935–2600 МГц; канал 935–940 МГц: не менее 80 дБ на DC–901 МГц, не менее 80 дБ на 925–933 МГц, не менее 20 дБ на 942–950 МГц, не менее 80 дБ на 1000–2600 МГц означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 2 входов ДУ-896/940 приходит несущая 43 дБм (20 Вт).
- Уровень каждой несущей на общем порту: 43 дБм − 2,5 дБ = 40,5 дБм.
- Суммарная средняя мощность: 2 × 20 Вт = 40 Вт; допустимая — 50 Вт, запас в 1,2 раза (1 дБ).
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДУ-896/940.
- КАДАММ ДУ-1710/2155: вносимые потери не более 1,2 дБ; мощность 100 Вт (максимальная).
- КАДАММ ДУ-2560/2690: вносимые потери не более 1,5 дБ; мощность 10 Вт (максимальная).
- КАДАММ ДУ-1800: вносимые потери не более 1,8 дБ; исполнение в помещениях.
Модели серии сравнивают прежде всего по полосе и параметру «полосы приёма и передачи», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДУ-896/940 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДУ-896/940 | ДУ-1710/2155 | ДУ-2560/2690 | ДУ-1800 | ДУ-2100 |
|---|---|---|---|---|---|
| Рабочие полосы | 896–901 и 935–940 МГц | 1710–1755 и 2110–2155 МГц | 2560–2590 и 2670–2690 МГц | RX 1710–1785 / TX 1805–1880 МГц | RX 1920–1980 / TX 2110–2170 МГц |
| Вносимые потери | ≤2,5 дБ | ≤1,2 дБ | ≤1,5 дБ | ≤1,8 дБ | ≤0,7 дБ (центр), ≤1,5 (край) |
| Мощность | 50 Вт средняя | 100 Вт (максимальная) | 10 Вт (максимальная) | тракт TX: до 80 Вт средняя, до 500 Вт пиковая; тракт RX: до 10 Вт средняя, до 100 Вт пиковая | до 60 Вт средняя, менее 500 Вт пиковая (тракт TX — антенна) |
| Разъёмы | розетка SMA | розетка SMA | розетка SMA | — | — |
| Рабочая температура | −30 … +60 °C | −30 … +70 °C | −20 … +65 °C | — | — |
| Исполнение | IP60, для помещений | IP60, для помещений | — | в помещениях | IP67 |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Дуплексный фильтр КАДАММ ДУ-896/940 с разъёмами: розетка SMA
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДУ-896/940 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
