Дуплексный фильтр: 2560–2590 и 2670–2690 МГц.
О модели

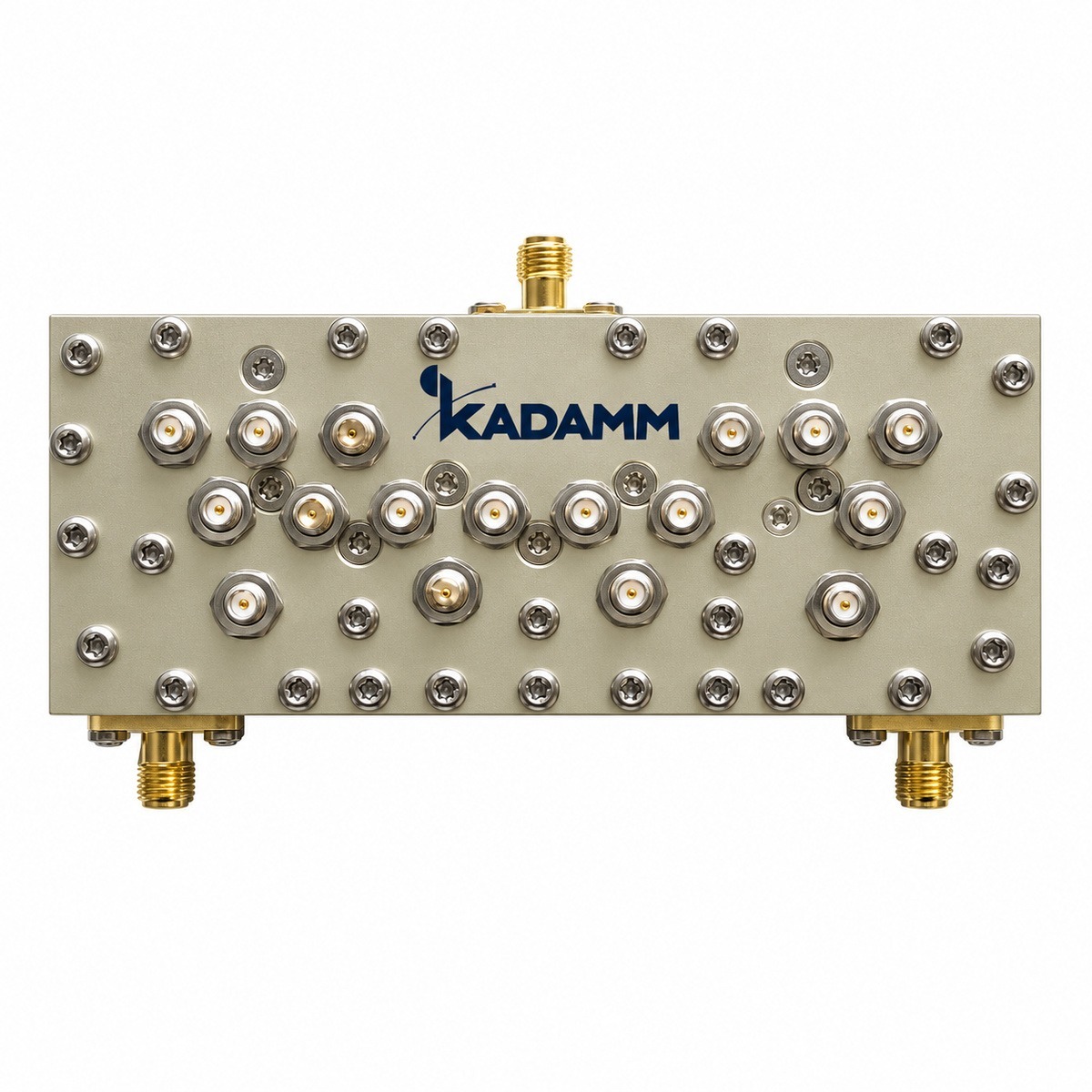

KADAMM ДУ-2560/2690 — дуплексный фильтр диапазона 2560–2590 и 2670–2690 МГц. Дуплексер — два фильтра с общим антенным входом: передатчик и приёмник станции или ретранслятора работают на одну антенну одновременно. Фильтр передачи пропускает частоту передачи и не пускает её в приёмник, фильтр приёма — наоборот.
Главный параметр — развязка между каналами передачи и приёма: ≥70 дБ. Мощный сигнал собственного передатчика, просочившийся в приёмник, «оглушает» его, поэтому развязка должна быть тем больше, чем ближе частоты и чем мощнее передатчик.
Основные параметры тракта: вносимое ослабление — ≤1,5 дБ; возвратные потери — ≥18 дБ; допустимая мощность — 10 Вт (максимальная); волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка SMA; рабочая температура — −20 … +65 °C.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «дуплексер (фильтр дуплексный) коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Рабочие полосы | 2560–2590 и 2670–2690 МГц |
| Вносимые потери | ≤1,5 дБ |
| Развязка | ≥70 дБ |
| Возвратные потери | ≥18 дБ |
| Мощность | 10 Вт (максимальная) |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка SMA |
| Рабочая температура | −20 … +65 °C |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ДУ-2560/2690 выпускается в одном исполнении: разъёмы — розетка SMA.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Полосы / Потери / Развязка / Согласование / Мощность |
|---|---|
| КАДАММ ДУ-2560/2690 | 2560–2590 + 2670–2690 МГц / ≤1,5 дБ / ≥70 дБ / возвратные потери ≥18 дБ / 10 Вт |
Применение
Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.
Где узел стоит в тракте.
Дуплексер ставят между приёмопередатчиком и антенной, когда приём и передача идут через одну антенну, а также в репитерах и на базовых станциях.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал каждой полосы теряет на проходе не более 1,5 дБ.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 2 входов ДУ-2560/2690 приходит несущая 43 дБм (20 Вт).
- Уровень каждой несущей на общем порту: 43 дБм − 1,5 дБ = 41,5 дБм.
- Суммарная мощность 40 Вт превышает допустимую 10 Вт — уровни нужно снизить.
- Утечка в соседний порт: 43 дБм − 70 дБ = −27 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДУ-2560/2690.
- КАДАММ ДУ-1710/2155: вносимые потери не более 1,2 дБ; мощность 100 Вт (максимальная).
- КАДАММ ДУ-896/940: вносимые потери не более 2,5 дБ; мощность 50 Вт средняя.
- КАДАММ ДУ-1800: вносимые потери не более 1,8 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «полосы приёма и передачи», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДУ-2560/2690 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДУ-2560/2690 | ДУ-1710/2155 | ДУ-896/940 | ДУ-1800 | ДУ-2100 |
|---|---|---|---|---|---|
| Рабочие полосы | 2560–2590 и 2670–2690 МГц | 1710–1755 и 2110–2155 МГц | 896–901 и 935–940 МГц | RX 1710–1785 / TX 1805–1880 МГц | RX 1920–1980 / TX 2110–2170 МГц |
| Вносимые потери | ≤1,5 дБ | ≤1,2 дБ | ≤2,5 дБ | ≤1,8 дБ | ≤0,7 дБ (центр), ≤1,5 (край) |
| Возвратные потери | ≥18 дБ | ≥18 дБ | — | ≥20 дБ при 25 °C, ≥18 дБ во всём диапазоне температур (КСВН ≤1,23 / ≤1,29) | ≥20 дБ (КСВН ≤1,23) |
| Мощность | 10 Вт (максимальная) | 100 Вт (максимальная) | 50 Вт средняя | тракт TX: до 80 Вт средняя, до 500 Вт пиковая; тракт RX: до 10 Вт средняя, до 100 Вт пиковая | до 60 Вт средняя, менее 500 Вт пиковая (тракт TX — антенна) |
| Разъёмы | розетка SMA | розетка SMA | розетка SMA | — | — |
| Рабочая температура | −20 … +65 °C | −30 … +70 °C | −30 … +60 °C | — | — |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Дуплексный фильтр КАДАММ ДУ-2560/2690 с разъёмами: розетка SMA
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДУ-2560/2690 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
