KADAMM ДМВ-2-НО — серия производства KADAMM (КАДАММ): 8 моделей, 2 – 18 ГГц, соединители по таблице исполнений.
О серии

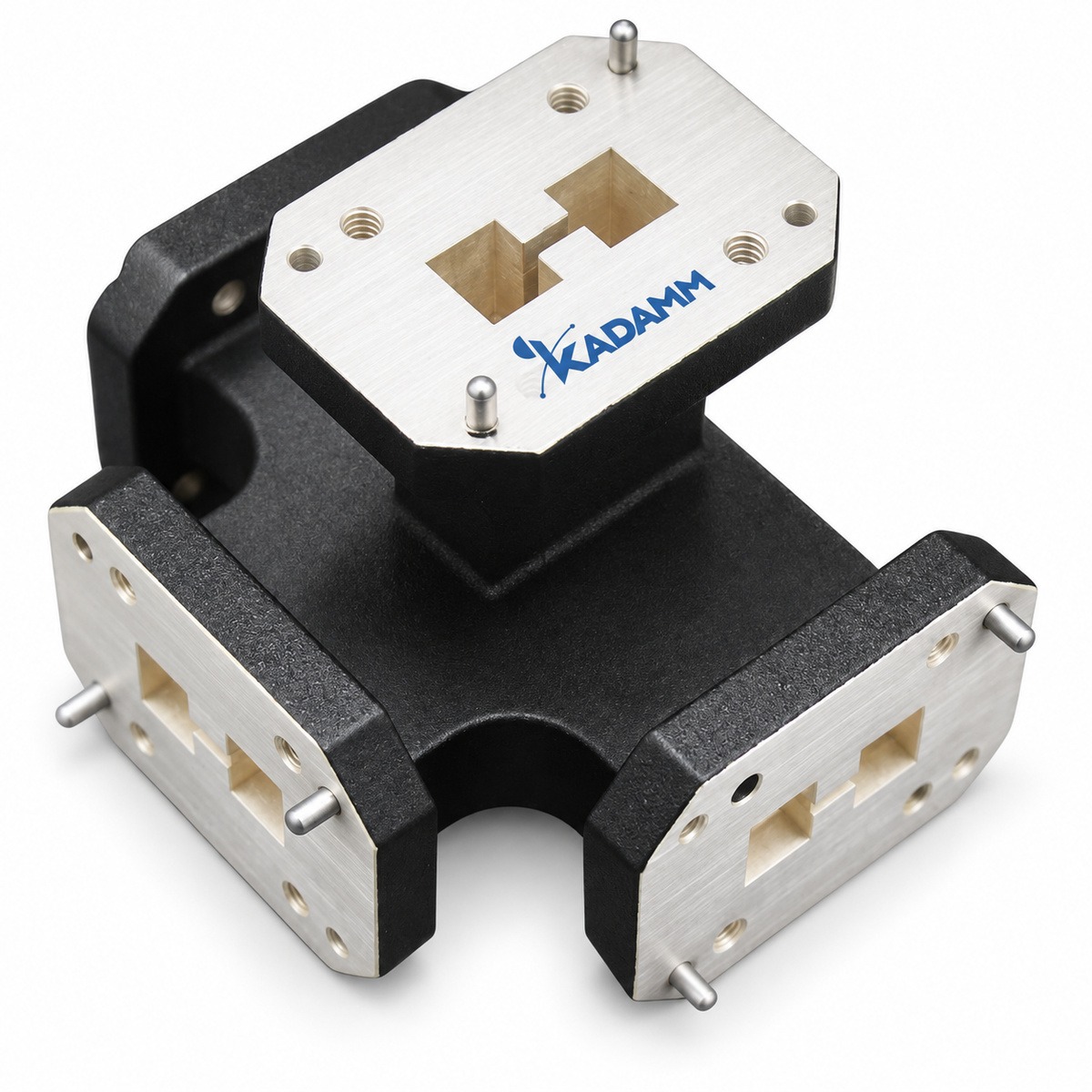

Волноводные тройники серии ДМВ-2-НО делят и складывают мощность в волноводном тракте. В серии ДМВ-2-НО — 8 моделей, общий диапазон 2 – 18 ГГц, соединители по таблице исполнений.
Модели внутри серии ДМВ-2-НО отличаются параметрами: частоты, волновод, материал. Общее для всех моделей ДМВ-2-НО: развязка, дБ, не менее — 12; фланец — FP; КСВН плеча Н, не более — 1,5; КСВН плеча Е, не более — 1,5.
Типовые задачи для серии ДМВ-2-НО: разводка сигнала; балансные схемы; антенные решётки. Нужное исполнение ДМВ-2-НО выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Развязка, дБ, не менее | 12 |
| Фланец | FP |
| КСВН плеча Н, не более | 1,5 |
| КСВН плеча Е, не более | 1,5 |
| Коэффициент деления, дБ | 3±0,6 |
Исполнения серии
| Артикул | Частоты, ГГц | Волновод | Материал |
|---|---|---|---|
| KADAMM ДМВ-2-WRD200-ЕН | 2,0-4,8 | WRD200 | алюминий |
| KADAMM ДМВ-2-WRD250-ЕН | 2,6-7,8 | WRD250 | алюминий |
| KADAMM ДМВ-2-WRD350-ЕН | 3,5-8,2 | WRD350 | алюминий |
| KADAMM ДМВ-2-WRD475-ЕН | 4,75-11 | WRD475 | алюминий |
| KADAMM ДМВ-2-WRD500-ЕН | 5,0-18,0 | WRD500 | медь |
| KADAMM ДМВ-2-WRD650-ЕН | 6,5-18,0 | WRD650 | медь |
| KADAMM ДМВ-2-WRD700-ЕН | 7,0-18,0 | WRD700 | медь |
| KADAMM ДМВ-2-WRD750-ЕН | 7,5-18,0 | WRD750 | медь |
Вопросы по серии
Общий диапазон серии ДМВ-2-НО — 2 – 18 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ДМВ-2-НО — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ДМВ-2-WRD200-ЕН», и количество.
К серии ДМВ-2-НО прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
