Делитель мощности: 600–6000 МГц.
О модели

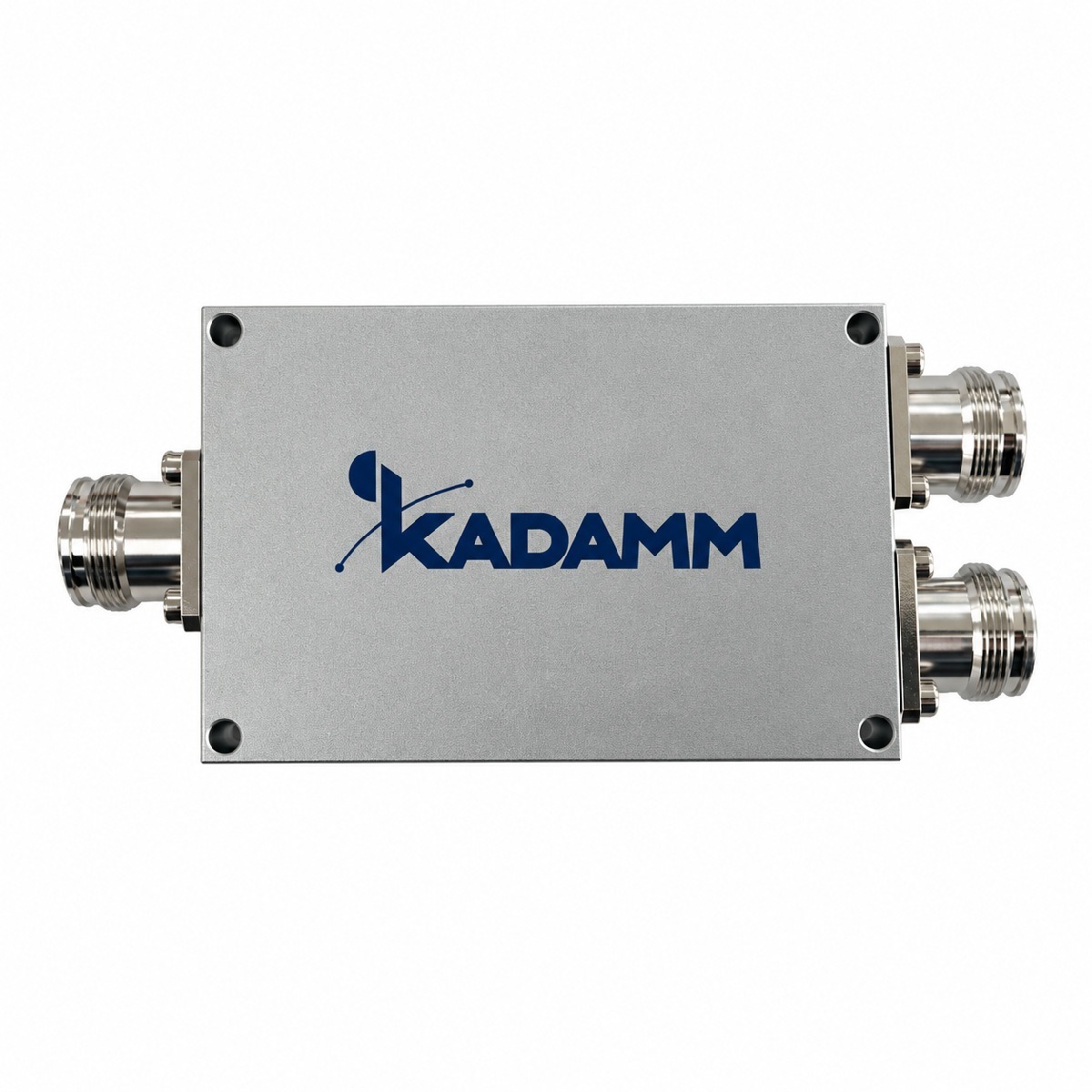

KADAMM ДМУ-600/6000-43 — делитель мощности диапазона 600–6000 МГц. Делитель мощности делит сигнал поровну между 4 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (4 выхода) — 6 дБ; эта мощность не теряется, а уходит в другие выходы.
Основные параметры тракта: допустимая мощность — 50 Вт средняя на порт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−155 дБн при 2×43 дБм в полосе 698–2700 МГц. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — розетка 4.3-10; рабочая температура — −30 … +65 °C.
В серии 3 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «делитель мощности коаксиальный (разветвитель)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–6000 МГц |
| Выходов | 2 / 3 / 4 |
| Деление мощности | 3,0 / 4,8 / 6,0 дБ |
| Вносимые потери | не более 1,5–2,8 дБ сверх деления (по исполнению) |
| КСВН | не более 1,45–1,50 (по исполнению) |
| Развязка | не менее 16–18 дБ (по исполнению) |
| PIM3 | ≤−155 дБн при 2×43 дБм в полосе 698–2700 МГц |
| Мощность | 50 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 |
| Рабочая температура | −30 … +65 °C |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
Серия ДМУ-600/6000-43 выпускается в 3 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.
| Артикул | Выходов / Деление / Потери / КСВН / Развязка / ИМ3 / Мощность |
|---|---|
| КАДАММ ДМУ-2-600/6000-43 | 2 / 3,0 дБ / ≤1,5 дБ / ≤1,45 / ≥18 дБ / ≤−155 дБн / 50 Вт |
| КАДАММ ДМУ-3-600/6000-43 | 3 / 4,8 дБ / ≤2,3 дБ / ≤1,45 / ≥16 дБ / ≤−155 дБн / 50 Вт |
| КАДАММ ДМУ-4-600/6000-43 | 4 / 6,0 дБ / ≤2,8 дБ / ≤1,50 / ≥16 дБ / ≤−155 дБн / 50 Вт |
Поддерживаемые диапазоны
В полосы ДМУ-600/6000-43 попадает 13 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 600–6000 МГц | B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78 |
Сети и стандарты в полосе
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Где узел стоит в тракте.
Делитель ставят в точке ветвления, где сигнал нужно поровну разнести по нескольким направлениям — на этажи, крылья здания или группы антенн.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал с входа ДМУ-600/6000-43 делится поровну на 2 выхода, потери на каждом с учётом деления — не более 1,5–2,8 дБ сверх деления (по исполнению).
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на вход ДМУ-600/6000-43 подаётся 43 дБм (20 Вт). Уровни на выходах по исполнениям — в таблице.
- Так считают цепочку: уровень на выходе одного узла становится входом следующего, к нему прибавляют затухание кабеля между ними.
| Исполнение | На каждом выходе, дБм |
|---|---|
| КАДАММ ДМУ-2-600/6000-43 | 43 − 3 − 1,5 = 38,5 |
| КАДАММ ДМУ-3-600/6000-43 | 43 − 4,8 − 2,3 = 35,9 |
| КАДАММ ДМУ-4-600/6000-43 | 43 − 6 − 2,8 = 34,2 |
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Разъёмы розетка 4.3-10: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДМУ-600/6000-43.
- КАДАММ ДМ-2-350/6000-43: полоса 350–6000 МГц; КСВН не более 1,35.
- КАДАММ ДМ-3-350/6000-43: полоса 350–6000 МГц; КСВН не более 1,4.
- КАДАММ ДМ-4-350/6000-43: полоса 350–6000 МГц; КСВН не более 1,5.
Модели серии сравнивают прежде всего по полосе и параметру «число отводов», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДМУ-600/6000-43 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДМУ-600/6000-43 | ДМ-2-350/6000-43 | ДМ-3-350/6000-43 | ДМ-4-350/6000-43 | ДМУ-600/6000-N |
|---|---|---|---|---|---|
| Диапазон частот | 600–6000 МГц | 350–6000 МГц | 350–6000 МГц | 350–6000 МГц | 600–6000 МГц |
| Выходов | 2 / 3 / 4 | 2 | 3 | 4 | 2 / 3 / 4 |
| Деление мощности | 3,0 / 4,8 / 6,0 дБ | — | — | — | 3,0 / 4,8 / 6,0 дБ |
| КСВН | не более 1,45–1,50 (по исполнению) | ≤1,35 | ≤1,4 | ≤1,5 | не более 1,45–1,50 (по исполнению) |
| Развязка | не менее 16–18 дБ (по исполнению) | — | — | — | не менее 16–18 дБ (по исполнению) |
| PIM3 | ≤−155 дБн при 2×43 дБм в полосе 698–2700 МГц | ≤−155 / −160 дБн при 2×43 дБм | ≤−155 / −160 дБн при 2×43 дБм | ≤−155 / −160 дБн при 2×43 дБм | ≤−160 дБн при 2×43 дБм в полосе 698–2700 МГц |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Делитель мощности КАДАММ ДМУ-600/6000-43 с разъёмами: розетка 4.3-10
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДМУ-600/6000-43 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
