Делитель мощности: 350–6000 МГц.
О модели

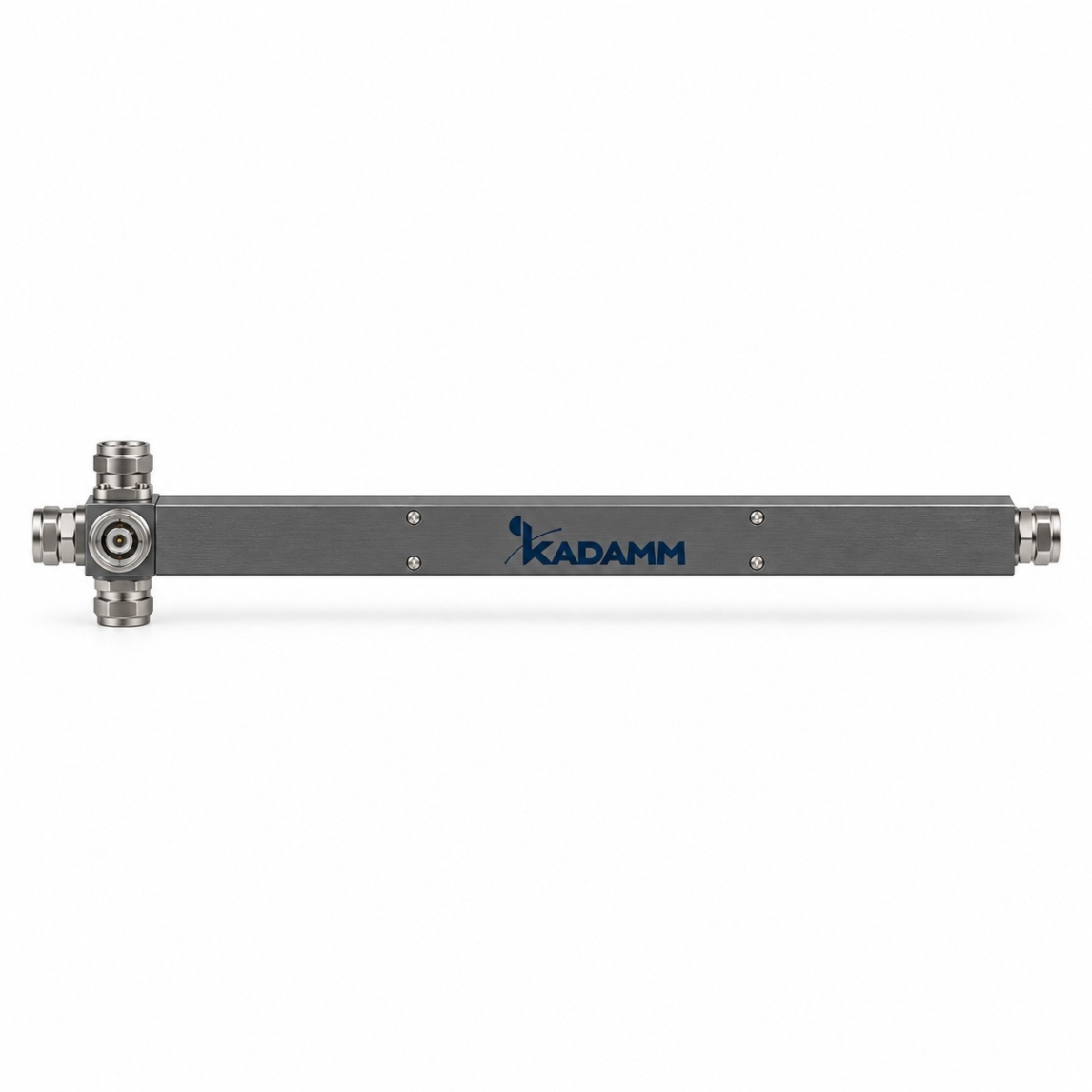

KADAMM ДМ-4-350/6000-43 — делитель мощности диапазона 350–6000 МГц. Делитель мощности делит сигнал поровну между 4 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (4 выхода) — 6 дБ; эта мощность не теряется, а уходит в другие выходы.
Сверх деления делитель вносит своё ослабление — ≤6,5 дБ (350–3800 МГц), ≤7,0 дБ (3800–6000 МГц). Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.
Основные параметры тракта: вносимое ослабление — ≤6,5 дБ (350–3800 МГц), ≤7,0 дБ (3800–6000 МГц); КСВН — ≤1,5; допустимая мощность — 200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−155 / −160 дБн при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — розетка 4.3-10; размеры — 480×25×25 мм; исполнение — IP65, помещение и улица; рабочая температура — −35 … +75 °C.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Габариты: 480×25×25 мм.
- Разъёмы: розетка 4.3-10; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки.
- Исполнение: IP65, помещение и улица; IP65: полная пыленепроницаемость, защита от струй воды (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–6000 МГц |
| Выходов | 4 |
| Вносимые потери с учётом деления | ≤6,5 дБ (350–3800 МГц), ≤7,0 дБ (3800–6000 МГц) |
| КСВН | ≤1,5 |
| PIM3 | ≤−155 / −160 дБн при 2×43 дБм |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 |
| Габариты | 480×25×25 мм |
| Рабочая температура | −35 … +75 °C |
| Исполнение | IP65, помещение и улица |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ДМ-4-350/6000-43 выпускается в одном исполнении: исполнение — IP65, помещение и улица; габариты 480×25×25 мм.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
Поддерживаемые диапазоны
В полосы ДМ-4-350/6000-43 попадает 14 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 350–6000 МГц | B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78 |
Сети и стандарты в полосе
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Где узел стоит в тракте.
Делитель ставят в точке ветвления, где сигнал нужно поровну разнести по нескольким направлениям — на этажи, крылья здания или группы антенн.
Место установки по исполнению: IP65, помещение и улица; рабочая температура от −35 до +75 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал с входа ДМ-4-350/6000-43 делится поровну на 4 выхода, потери на каждом с учётом деления — не более 6,5 дБ (350–3800 МГц), не более 7,0 дБ (3800–6000 МГц).
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на вход ДМ-4-350/6000-43 подаётся 43 дБм (20 Вт).
- Запас по мощности: 200 Вт ÷ 20 Вт — в 10 раз.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты 480×25×25 мм.
- Разъёмы розетка 4.3-10: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДМ-4-350/6000-43.
- КАДАММ ДМ-2-350/6000-43: вносимые потери с учётом деления не более 3,3 дБ (350–3800 МГц), не более 3,5 дБ (3800–6000 МГц); КСВН не более 1,35.
- КАДАММ ДМ-3-350/6000-43: вносимые потери с учётом деления не более 5,2 дБ (350–3800 МГц), не более 5,6 дБ (3800–6000 МГц); КСВН не более 1,4.
- КАДАММ ДМУ-600/6000-43: полоса 600–6000 МГц; КСВН не более 1,45–1,50.
Модели серии сравнивают прежде всего по полосе и параметру «число отводов», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДМ-4-350/6000-43 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДМ-4-350/6000-43 | ДМ-2-350/6000-43 | ДМ-3-350/6000-43 | ДМУ-600/6000-43 | ДМУ-350/6000-N |
|---|---|---|---|---|---|
| Диапазон частот | 350–6000 МГц | 350–6000 МГц | 350–6000 МГц | 600–6000 МГц | 350–6000 МГц |
| Выходов | 4 | 2 | 3 | 2 / 3 / 4 | 3 / 4 |
| КСВН | ≤1,5 | ≤1,35 | ≤1,4 | не более 1,45–1,50 (по исполнению) | ≤1,50 |
| PIM3 | ≤−155 / −160 дБн при 2×43 дБм | ≤−155 / −160 дБн при 2×43 дБм | ≤−155 / −160 дБн при 2×43 дБм | ≤−155 дБн при 2×43 дБм в полосе 698–2700 МГц | — |
| Мощность | 200 Вт | 200 Вт | 200 Вт | 50 Вт средняя на порт | 50 Вт средняя |
| Разъёмы | розетка 4.3-10 | розетка 4.3-10 | розетка 4.3-10 | розетка 4.3-10 | розетка N |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Делитель мощности КАДАММ ДМ-4-350/6000-43 с разъёмами: розетка 4.3-10
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДМ-4-350/6000-43 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
