Делитель мощности: 600–6000 МГц.
О модели

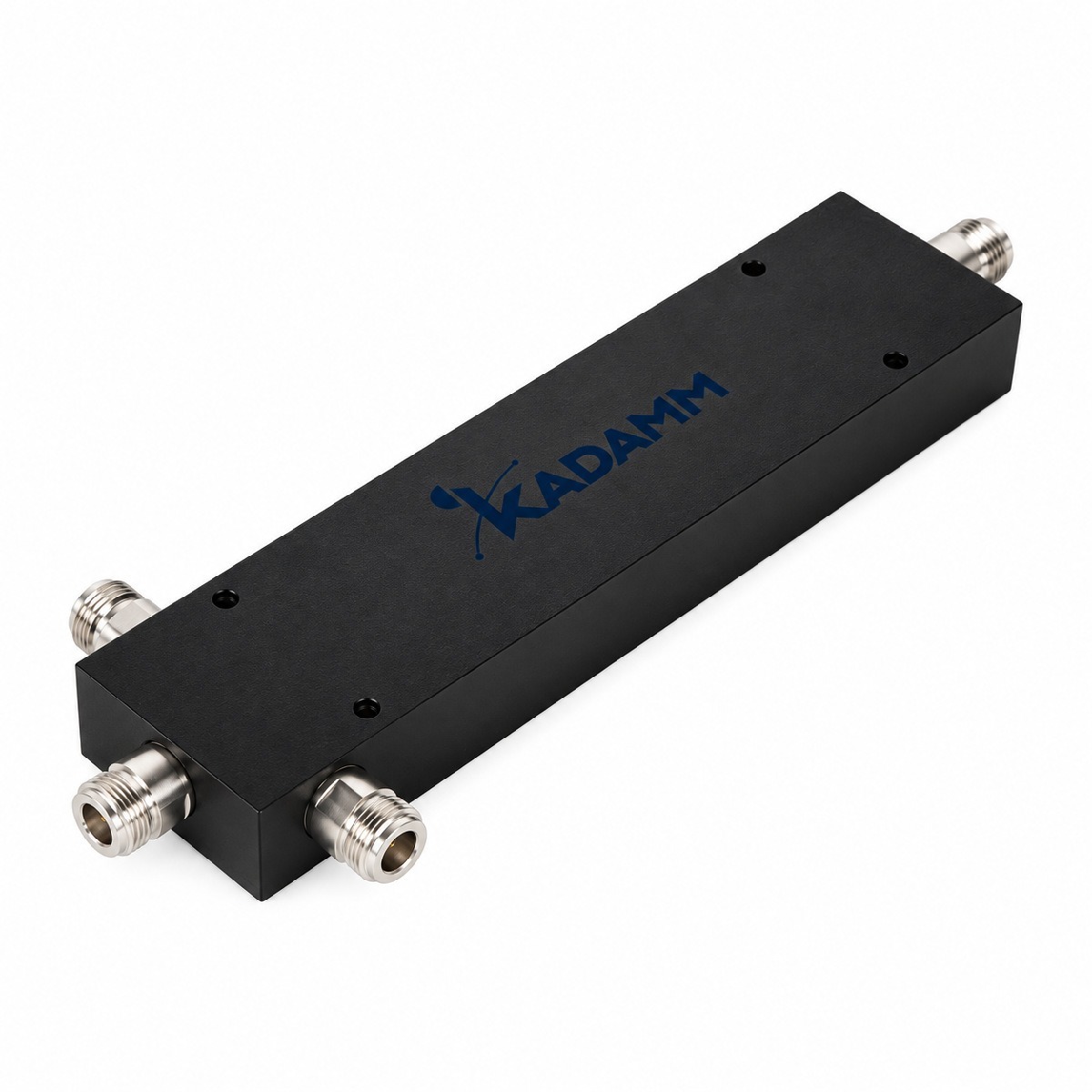

KADAMM ДМУ-600/6000-N — делитель мощности диапазона 600–6000 МГц. Делитель мощности делит сигнал поровну между 4 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (4 выхода) — 6 дБ; эта мощность не теряется, а уходит в другие выходы.
Основные параметры тракта: волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 дБн при 2×43 дБм в полосе 698–2700 МГц. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — розетка N.
В серии 3 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «делитель мощности коаксиальный (разветвитель)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–6000 МГц |
| Выходов | 2 / 3 / 4 |
| Деление мощности | 3,0 / 4,8 / 6,0 дБ |
| Вносимые потери | не более 1,2–2,3 дБ сверх деления (по исполнению) |
| КСВН | не более 1,45–1,50 (по исполнению) |
| Развязка | не менее 16–18 дБ (по исполнению) |
| PIM3 | ≤−160 дБн при 2×43 дБм в полосе 698–2700 МГц |
| Мощность | 50 Вт средняя на порт (по таблице исполнений), для остальных исполнений уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −30 … +65 °C (ДМУ-3-600/6000-N); для остальных исполнений уточняйте у менеджера |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
Серия ДМУ-600/6000-N выпускается в 3 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.
| Артикул | Выходов / Деление / Потери / КСВН / Развязка / ИМ3 / Мощность |
|---|---|
| КАДАММ ДМУ-2-600/6000-N | 2 / 3,0 дБ / ≤1,2 дБ / ≤1,45 / ≥18 дБ / ≤−160 дБн / уточняйте |
| КАДАММ ДМУ-3-600/6000-N | 3 / 4,8 дБ / ≤2,3 дБ / ≤1,50 / ≥16 дБ / ≤−160 дБн / 50 Вт |
| КАДАММ ДМУ-4-600/6000-N | 4 / 6,0 дБ / ≤1,5 дБ / ≤1,50 / ≥16 дБ / ≤−160 дБн / уточняйте |
Поддерживаемые диапазоны
В полосы ДМУ-600/6000-N попадает 13 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 600–6000 МГц | B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78 |
Сети и стандарты в полосе
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Где узел стоит в тракте.
Делитель ставят в точке ветвления, где сигнал нужно поровну разнести по нескольким направлениям — на этажи, крылья здания или группы антенн.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал с входа ДМУ-600/6000-N делится поровну на 2 выхода, потери на каждом с учётом деления — не более 1,2–2,3 дБ сверх деления (по исполнению).
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на вход ДМУ-600/6000-N подаётся 43 дБм (20 Вт). Уровни на выходах по исполнениям — в таблице.
- Так считают цепочку: уровень на выходе одного узла становится входом следующего, к нему прибавляют затухание кабеля между ними.
| Исполнение | На каждом выходе, дБм |
|---|---|
| КАДАММ ДМУ-2-600/6000-N | 43 − 3 − 1,2 = 38,8 |
| КАДАММ ДМУ-3-600/6000-N | 43 − 4,8 − 2,3 = 35,9 |
| КАДАММ ДМУ-4-600/6000-N | 43 − 6 − 1,5 = 35,5 |
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДМУ-600/6000-N.
- КАДАММ ДМУ-350/6000-N: полоса 350–6000 МГц; вносимые потери не более 3,0 дБ сверх деления.
- КАДАММ ДМУ-600/6000-43: вносимые потери не более 1,5–2,8 дБ сверх деления; PIM3 не более −155 дБн при 2×43 дБм в полосе 698–2700 МГц.
- КАДАММ ДМУ-8-600/6000-SMA: деление мощности 9,0 дБ; вносимые потери не более 2,0 дБ сверх деления.
Модели серии сравнивают прежде всего по полосе и параметру «число отводов», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДМУ-600/6000-N и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДМУ-600/6000-N | ДМУ-350/6000-N | ДМУ-600/6000-43 | ДМУ-8-600/6000-SMA | ДМ-550/6000 |
|---|---|---|---|---|---|
| Диапазон частот | 600–6000 МГц | 350–6000 МГц | 600–6000 МГц | 600–6000 МГц | 550–6000 МГц |
| Выходов | 2 / 3 / 4 | 3 / 4 | 2 / 3 / 4 | 8 | — |
| Деление мощности | 3,0 / 4,8 / 6,0 дБ | 4,8 / 6,0 дБ | 3,0 / 4,8 / 6,0 дБ | 9,0 дБ | 3,0 / 4,8 / 6,0 дБ (2/3/4 отвода) |
| КСВН | не более 1,45–1,50 (по исполнению) | ≤1,50 | не более 1,45–1,50 (по исполнению) | ≤1,40 | ≤1,25 |
| Развязка | не менее 16–18 дБ (по исполнению) | не менее 16–18 дБ (по исполнению) | не менее 16–18 дБ (по исполнению) | ≥16 дБ | — |
| PIM3 | ≤−160 дБн при 2×43 дБм в полосе 698–2700 МГц | — | ≤−155 дБн при 2×43 дБм в полосе 698–2700 МГц | — | ≤−160 дБн |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Делитель мощности КАДАММ ДМУ-600/6000-N с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДМУ-600/6000-N и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
Вопросы и ответы
Короткие ответы на частые вопросы о модели.
