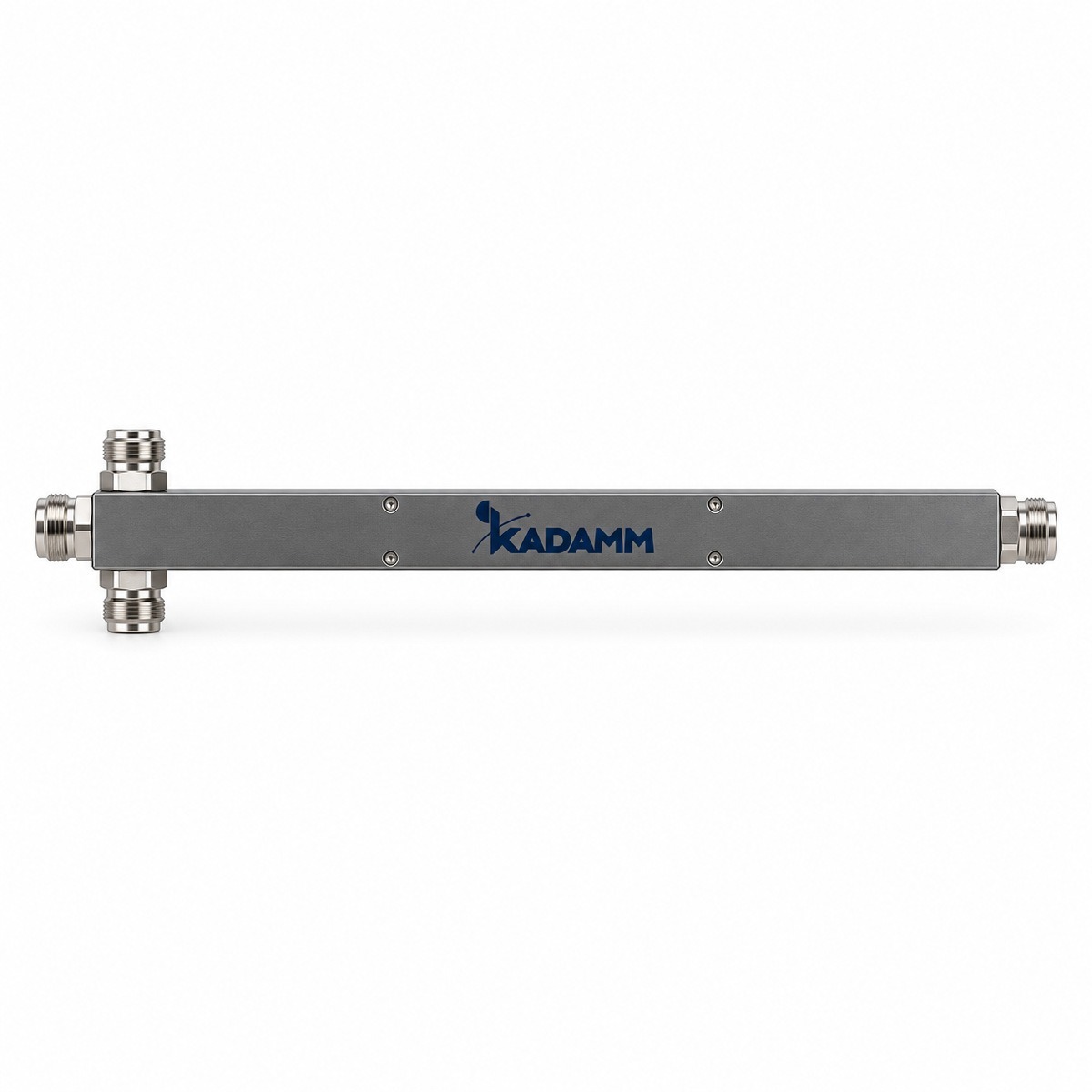

Делитель мощности коаксиальный КАДАММ ДМ-3-350/6000-43 — 350–6000 МГц, 3 отвода, розетка 4.3-10, 200 Вт

KADAMM ДМ-3-350/6000-43 — делитель мощности диапазона 350–6000 МГц. Делитель мощности делит сигнал поровну между 3 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (3 выхода) — 4,8 дБ; эта мощность не теряется, а уходит в другие выходы.

Сверх деления делитель вносит своё ослабление — ≤5,2 дБ (350–3800 МГц), ≤5,6 дБ (3800–6000 МГц). Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.

Основные параметры тракта: вносимое ослабление — ≤5,2 дБ (350–3800 МГц), ≤5,6 дБ (3800–6000 МГц); КСВН — ≤1,4; допустимая мощность — 200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.

Интермодуляция — ≤−155 / −160 дБн при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.

Конструкция и монтаж: разъёмы — розетка 4.3-10; размеры — 414×25×25 мм; исполнение — IP65, помещение и улица; рабочая температура — −35 … +75 °C.

Из чего собран узел и как он защищён.

• Габариты: 414×25×25 мм.
• Разъёмы: розетка 4.3-10; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки.
• Исполнение: IP65, помещение и улица; IP65: полная пыленепроницаемость, защита от струй воды (ГОСТ 14254-2015).

Паспортные параметры модели по группам.

Электрические параметры

Конструкция и условия работы

Что значат главные строки таблицы для проектировщика — на цифрах этой модели.

КАДАММ ДМ-3-350/6000-43 выпускается в одном исполнении: исполнение — IP65, помещение и улица; габариты 414×25×25 мм.

Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.

В полосы ДМ-3-350/6000-43 попадает 14 диапазонов 3GPP, применяемых в России.

Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.

Сети и стандарты в полосе

Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.

Где узел стоит в тракте.

Делитель ставят в точке ветвления, где сигнал нужно поровну разнести по нескольким направлениям — на этажи, крылья здания или группы антенн.

Место установки по исполнению: IP65, помещение и улица; рабочая температура от −35 до +75 °C.

Где модель применяют чаще всего.

Как модель включается в тракт.

Сигнал с входа ДМ-3-350/6000-43 делится поровну на 3 выхода, потери на каждом с учётом деления — не более 5,2 дБ (350–3800 МГц), не более 5,6 дБ (3800–6000 МГц).

Пример расчёта уровней на данных этой модели.

Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.

Что учесть при установке и подключении.

• Под крепёж учитывайте габариты 414×25×25 мм.
• Разъёмы розетка 4.3-10: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
• На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
• Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.

Что проверить до заказа.

Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДМ-3-350/6000-43.

• КАДАММ ДМ-2-350/6000-43: вносимые потери с учётом деления не более 3,3 дБ (350–3800 МГц), не более 3,5 дБ (3800–6000 МГц); КСВН не более 1,35.
• КАДАММ ДМ-4-350/6000-43: вносимые потери с учётом деления не более 6,5 дБ (350–3800 МГц), не более 7,0 дБ (3800–6000 МГц); КСВН не более 1,5.
• КАДАММ ДМУ-600/6000-43: полоса 600–6000 МГц; КСВН не более 1,45–1,50.

Модели серии сравнивают прежде всего по полосе и параметру «число отводов», затем — по мощности и разъёмам.

Таблица сводит ДМ-3-350/6000-43 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.

Что входит в поставку и как получить расчёт.

Комплект

• Делитель мощности КАДАММ ДМ-3-350/6000-43 с разъёмами: розетка 4.3-10
• паспорт изделия
• сертификаты и декларации — по запросу

Документы и расчёт

Техническое описание серии ДМ-3-350/6000-43 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.

Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
