KADAMM · Делители мощности

Делители и сумматоры мощности коаксиальные на 2 выхода KADAMM ДМС-2-К

Делители мощности KADAMM (КАДАММ) серии ДМС-2-К: делят сигнал между выходами с равными амплитудой и фазой и складывают его обратно.

охват частот серии до 40 ГГцисполнений 11развязка до 18 дБвносимые потери от 0,5 дБ

▤

Подберём Делители и сумматоры мощности коаксиальные на 2 выхода ДМС-2-К под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

до 40 ГГц

охват частот серии

исполнений

до 18 дБ

развязка

от 0,5 дБ

вносимые потери

О серии

KADAMM ДМС-2-К — делители мощности производства KADAMM (КАДАММ).

В серии 11 исполнений, общий охват частот — до 40 ГГц. Подключение — SMA, N и 2,92 мм.

Внутри серии ДМС-2-К меняются частоты, потери, развязка, КСВН, соединители, разбаланс — по ним и выбирают исполнение.

Делитель мощности раздаёт сигнал поровну между выходами, а в обратную сторону складывает сигналы нескольких источников. Деление само по себе — не потери: на два выхода каждый получает половину мощности (3 дБ), на четыре — четверть (6 дБ), на восемь — восьмую часть (9 дБ). Сверх этого делитель вносит своё небольшое ослабление.

Развязка между выходами показывает, насколько нагрузки на разных выходах не влияют друг на друга, а разбаланс по амплитуде и фазе — насколько одинаковы выходы; это важно при сложении мощности и в антенных решётках.

Разброс по исполнениям ДМС-2-К: вносимое ослабление — 0,5–3,5 дБ; КСВН — 1,25–1,7 (при КСВН 1,7 отражается около 7 % мощности); развязка — 5–18 дБ. Значения для конкретного артикула — в таблице исполнений.

SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.

Деление на N выходов — 10·lg N дБ; в таблице смотрят ослабление сверх деления, развязку и разбаланс.

Принцип работы

Делитель мощности KADAMM ДМС-2-К делит входной сигнал между выходами поровну по амплитуде и в одной фазе; в обратную сторону тот же узел работает как сумматор. Развязка между выходами показывает, насколько сигнал одного плеча проникает в другое, а разбаланс — насколько выходы отличаются по амплитуде и фазе.

Разбаланс важен там, где сигналы потом складываются: в антенных решётках и при сложении мощности усилителей.

Конструкция и материалы

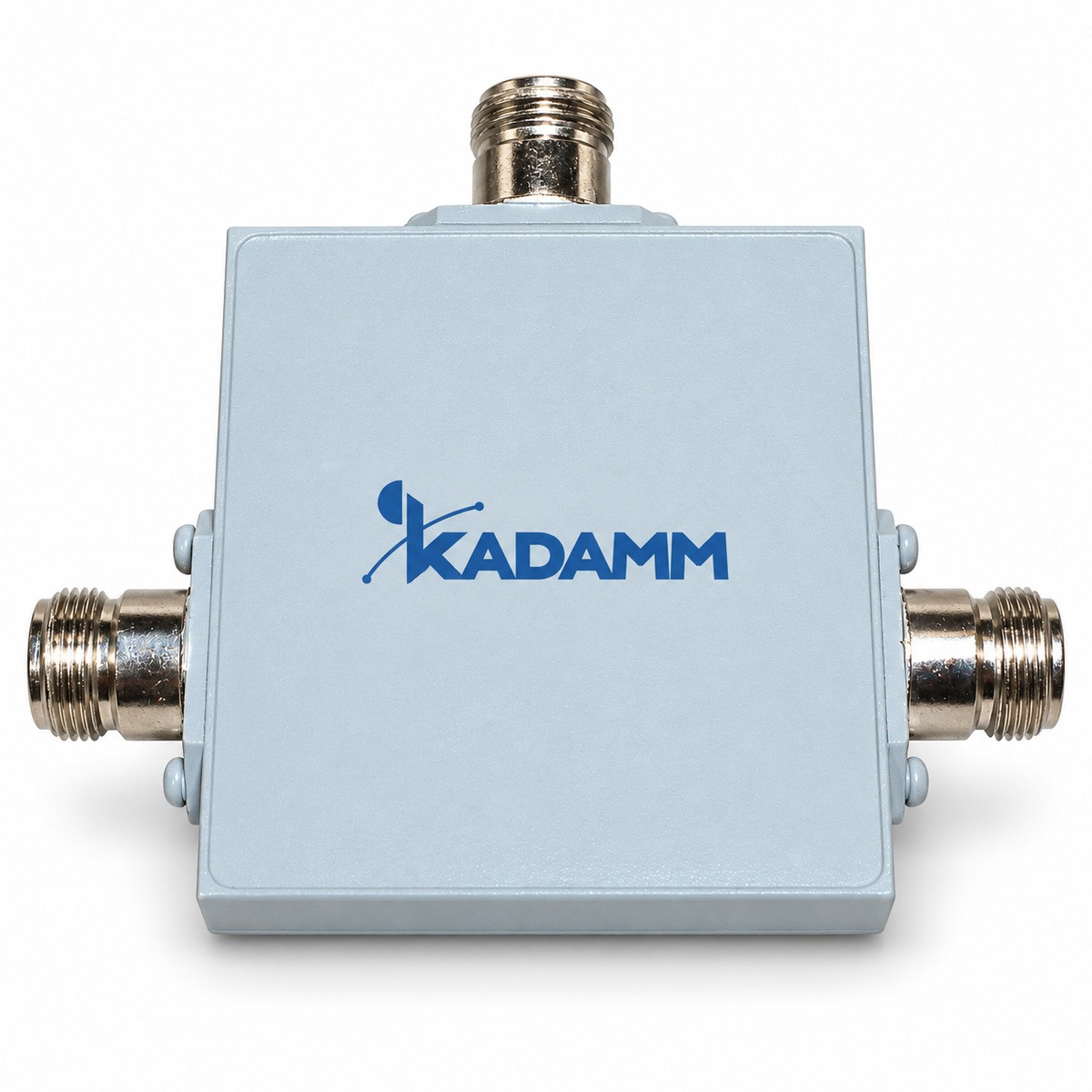

Изделие KADAMM ДМС-2-К собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе.

ПодключениеSMA (розетка) — у 6 исполненийN (розетка) — у 3 исполнений2,92 (розетка) — у 2 исполнений

Ключевые особенности

✓

До 40 ГГц
11 исполнений, 11 рабочих полос. Самая широкая полоса — 500 МГц – 18 ГГц у KADAMM ДМС-2-500/18000-SMA(р).

✓

Потери от 0,5 дБ
Меньше всего потерь — у KADAMM ДМС-2-2000/3000-N(р), KADAMM ДМС-2-3000/4000-N(р) и ещё 2 исполнения.

✓

Развязка до 18 дБ
Лучшая развязка — у KADAMM ДМС-2-18000/40000-2,92(р).

✓

КСВН от 1,25
Лучшее согласование в серии — у KADAMM ДМС-2-0/2700-SMA(р), KADAMM ДМС-2-2000/3000-N(р) и ещё 4 исполнения.

✓

SMA, N и 2,92 мм
SMA (розетка) — у 6 исполнений; N (розетка) — у 3 исполнений; 2,92 (розетка) — у 2 исполнений.

Технические характеристики серии

Сводка по всем исполнениям KADAMM ДМС-2-К: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Частоты	0–40 ГГц
Потери, дБ	от 0,5 до 3,5
Развязка, дБ	от 5 до 18
КСВН	от 1,25 до 1,7
Соединитель	SMA (розетка); 2,92 (розетка); N (розетка)
Разбаланс, ±дБ	≤±0,15; ≤±0,3; ≤±0,4; ≤±0,2
Число выходов	1: 2

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии ДМС-2-К — 3–4 ГГц, самая широкая — 500 МГц – 18 ГГц.

Вносимые потериПри 0,5 дБ до выхода доходит 89,1 % мощности, при 3,5 дБ — 44,7 %. Остальное уходит в тепло внутри изделия и в отражение.

Развязка5 дБ ослабляют обратную волну в 3,2 раза по мощности, 18 дБ — в 63,1 раза. Каждые 10 дБ — ещё вдесятеро меньше.

КСВНПри КСВН 1,25 отражается 1,2 % падающей мощности, при КСВН 1,7 — 6,7 %.

РазбалансНасколько выходы отличаются по амплитуде и фазе. Он важен, когда сигналы потом складываются — в антенных решётках и при сложении мощности.

Таблица исполнений

Все 11 исполнений серии ДМС-2-К с артикулами для заявки.

В таблице указаны пределы: потери, КСВН — не больше указанного; развязка — не меньше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Частоты, ГГц	Потери, дБ	Развязка, дБ	КСВН	Соединитель	Разбаланс, ±дБ
KADAMM ДМС-2-0/2700-SMA(р)	0-2,7	3,5	5	1,25	SMA (розетка)	≤±0,15
KADAMM ДМС-2-18000/40000-2,92(р)	18-40	1,5	18	1,6	2,92 (розетка)	≤±0,3
KADAMM ДМС-2-2000/18000-SMA(р)	2-18	1,2	15	1,4	SMA (розетка)	≤±0,4
KADAMM ДМС-2-2000/3000-N(р)	2-3	0,5	15	1,25	N (розетка)	≤±0,2
KADAMM ДМС-2-3000/4000-N(р)	3-4	0,5	15	1,25	N (розетка)	≤±0,2
KADAMM ДМС-2-4000/8000-SMA(р)	4-8	0,5	15	1,25	SMA (розетка)	≤±0,3
KADAMM ДМС-2-500/18000-SMA(р)	0,5-18	1,9	15	1,7	SMA (розетка)	≤±0,4
KADAMM ДМС-2-800/2700-N(р)	0,8-2,7	0,5	15	1,25	N (розетка)	≤±0,15
KADAMM ДМС-2-8000/12000-SMA(р)	8-12	0,6	15	1,25	SMA (розетка)	≤±0,3
KADAMM ДМС-2-8000/18000-SMA(р)	8-18	0,8	15	1,35	SMA (розетка)	≤±0,3
KADAMM ДМС-2-8000/40000-2,92(р)	8-40	2	15	1,5	2,92 (розетка)	≤±0,4

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 2,4 ГГц перекрывают 5 исполнений, в том числе KADAMM ДМС-2-0/2700-SMA(р) и KADAMM ДМС-2-2000/18000-SMA(р).

2Вносимые потери. Если этот параметр для вас главный, начните с KADAMM ДМС-2-2000/3000-N(р), KADAMM ДМС-2-3000/4000-N(р) и ещё 2 исполнения. У широкополосных исполнений, где верхняя частота втрое выше нижней и больше, средние потери — 1,4 дБ, у остальных — 0,73 дБ.

3Конструкция. Сверьте посадочное место и стыковку с соседними узлами: SMA (розетка) — у 6 исполнений; N (розетка) — у 3 исполнений; 2,92 (розетка) — у 2 исполнений.

4Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Полосы исполнений серии KADAMM ДМС-2-К по таблице; справа — сколько исполнений с такой полосой.

Расчётный пример

Задача. Пример на цифрах исполнения KADAMM ДМС-2-4000/8000-SMA(р): что происходит с сигналом 10 Вт на входе.

1Потери 0,5 дБ: на выходе 10 Вт × 10^(−0,5/10) = 8,91 Вт; разница 1,09 Вт рассеивается в изделии или отражается.

2КСВН 1,25: коэффициент отражения (1,25 − 1) / (1,25 + 1) = 0,111, назад уходит 1,2 % — 0,123 Вт.

3Два исполнения с КСВН 1,7 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,7 − 1) / (1,7 + 1) = 0,519; суммарный КСВН (1 + 0,519) / (1 − 0,519) = 3,15, отражается 26,9 % мощности.

4С исполнениями, у которых КСВН 1,25, та же пара даёт не больше 1,57 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.

Разводка сигнала на несколько приёмников или антенн

Сложение мощности усилителей

Измерительные стенды

Сколько исполнений ДМС-2-К работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):

ниже 1 ГГц3 исполнения

1–4 ГГц (L, S)6 исполнений

4–12 ГГц (C, X)6 исполнений

12–27 ГГц (Ku, K)5 исполнений

27–40 ГГц (Ka)2 исполнения

Сценарии по отраслям

РадиолокацияВ полосах от S до Ku работают 10 исполнений ДМС-2-К, например KADAMM ДМС-2-0/2700-SMA(р). В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВсе 11 исполнений ДМС-2-К работают в полосах от L до Ka. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВ полосах C, Ku и Ka работают 6 исполнений ДМС-2-К, например KADAMM ДМС-2-18000/40000-2,92(р). В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд ДМС-2-К пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM ДМС-2-К включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

Документация и поставка

В поставку каждого исполнения KADAMM ДМС-2-К входят:

✓Делитель мощности

✓Паспорт изделия

Техническое описание серии ДМС-2-К — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ДМС-2-К или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
Развязка — ослабление сигнала в обратном направлении или между портами, которые не должны быть связаны.
Разбаланс — различие амплитуд и фаз сигналов на выходах.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM ДМС-2-К	Делители и сумматоры мощности коаксиальные на 2 выхода	до 40 ГГц	11	SMA, N и 2,92 мм
KADAMM ДМС-2	Делители мощности СВЧ на 2 выхода (сумматоры)	до 110 ГГц	304	SMA, N, 2,92 мм, 1,85 мм
KADAMM ДМС-11-0/1000-2-N	Делители мощности СВЧ на 11 выходов (сумматоры)	до 1 ГГц	1	N
KADAMM ДМС-3	Делители мощности СВЧ на 3 выхода (сумматоры)	до 50 ГГц	101	SMA, N, 2,92 мм, 2,4 мм
KADAMM ДМС-4	Делители мощности СВЧ на 4 выхода (сумматоры)	до 67 ГГц	243	SMA, N, 2,92 мм, BNC

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ДМС-2.

Когда выбирают Делители и сумматоры мощности коаксиальные на 2 выхода KADAMM ДМС-2-К: Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.

Вопросы и ответы

Почему делитель на два выхода «теряет» 3 дБ?+

Это деление: половина мощности уходит на другой выход. Собственное ослабление делителя — сверх этих 3 дБ, оно указано в таблице.

Какой диапазон частот у изделий KADAMM ДМС-2-К?+

Серия ДМС-2-К в целом перекрывает до 40 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какое исполнение ДМС-2-К вносит меньше всего потерь?+

Меньше всего потерь — 0,5 дБ — у KADAMM ДМС-2-2000/3000-N(р), KADAMM ДМС-2-3000/4000-N(р) и ещё 2 исполнения.

У какого исполнения ДМС-2-К самая высокая развязка?+

Наибольшая развязка — 18 дБ — у KADAMM ДМС-2-18000/40000-2,92(р).

У какого исполнения ДМС-2-К самый низкий КСВН?+

Самый низкий КСВН — 1,25 — у KADAMM ДМС-2-0/2700-SMA(р), KADAMM ДМС-2-2000/3000-N(р) и ещё 4 исполнения.

Как изделия KADAMM ДМС-2-К подключаются к тракту?+

Подключение у серии ДМС-2-К — SMA, N и 2,92 мм. По таблице: SMA (розетка) — у 6 исполнений; N (розетка) — у 3 исполнений; 2,92 (розетка) — у 2 исполнений. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM ДМС-2-К отличается от KADAMM ДМС-2?+

KADAMM ДМС-2 — «Делители мощности СВЧ на 2 выхода (сумматоры)», охват до 110 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН ДМС-2-К в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 1,7 это 6,7 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение ДМС-2-К?+

Назовите полный артикул из таблицы, например «KADAMM ДМС-2-0/2700-SMA(р)», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM ДМС-2-К?+

В блоке документов — техническое описание серии ДМС-2-К и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.
