Делитель мощности КАДАММ ДМ-340/2700-С — 340–2700 МГц, 300 Вт, исполнения серии

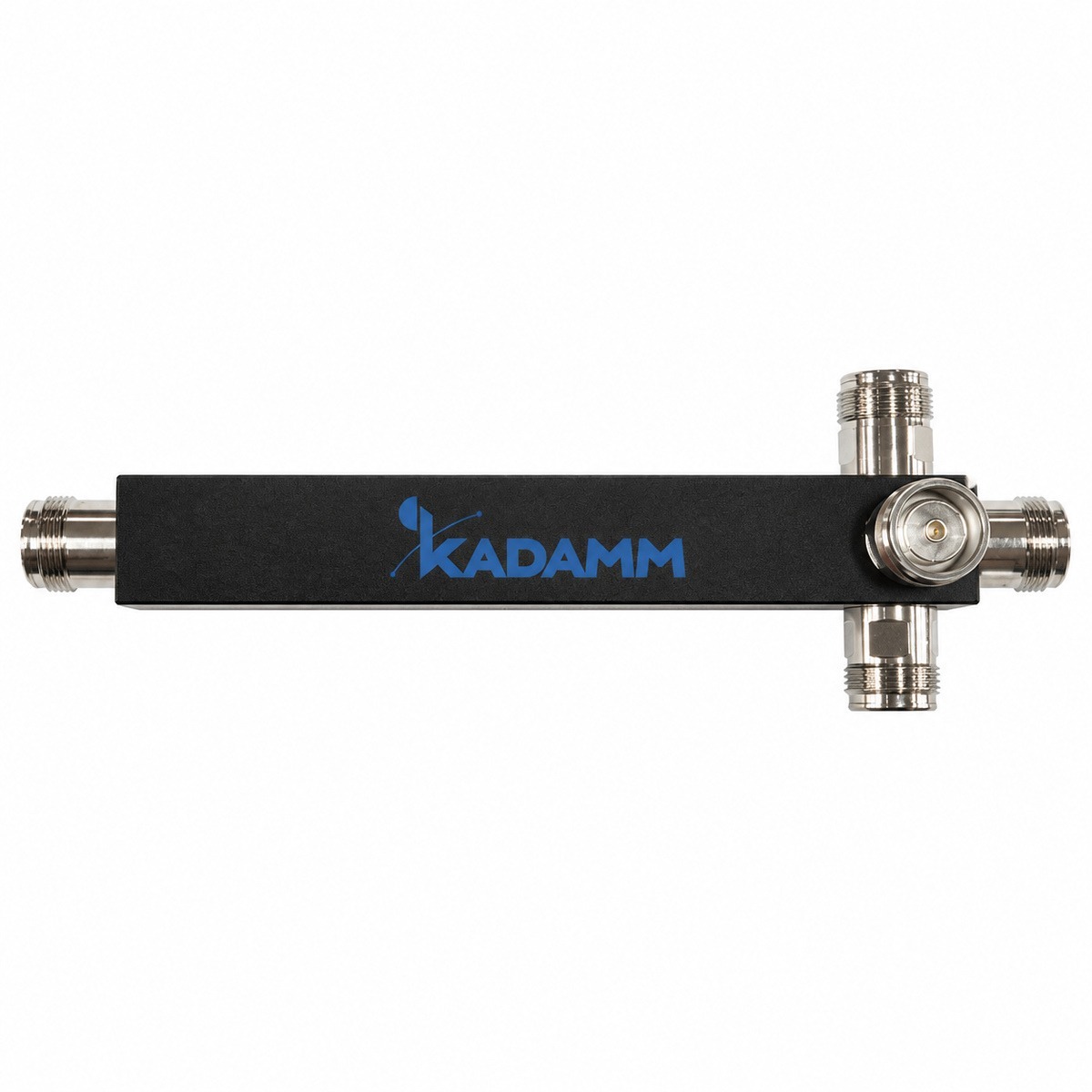

KADAMM ДМ-340/2700-С — делитель мощности диапазона 340–2700 / 340–2700 / 340–2700 МГц. Делитель мощности делит сигнал поровну между выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ; эта мощность не теряется, а уходит в другие выходы.

Сверх деления делитель вносит своё ослабление — ≤0,4 / ≤0,6 / ≤0,6 дБ. Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.

Основные параметры тракта: вносимое ослабление — ≤0,4 / ≤0,6 / ≤0,6 дБ; КСВН — ≤1,3; допустимая мощность — 300 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.

Интермодуляция — ≤−160 при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.

Конструкция и монтаж: разъёмы — 4.3-10 розетка; размеры — 368×67,1×25 / 455,6×67,1×25 / 455,6×67,1×46 мм; масса — 0,68 / 0,73 / 0,78 кг; исполнение — IP65, помещение и улица; рабочая температура — −35 … +65 °C.

Из чего собран узел и как он защищён.

• Цвет корпуса: чёрный / чёрный / чёрный.
• Разъёмы: 4.3-10, розетка; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки.
• Исполнение: IP65, помещение и улица; IP65: полная пыленепроницаемость, защита от струй воды (ГОСТ 14254-2015).

Паспортные параметры модели по группам.

Электрические параметры

Конструкция и условия работы

Что значат главные строки таблицы для проектировщика — на цифрах этой модели.

Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.

В полосы ДМ-340/2700-С попадает 11 диапазонов 3GPP, применяемых в России.

Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.

Сети и стандарты в полосе

Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.

Где узел стоит в тракте.

Делитель ставят в точке ветвления, где сигнал нужно поровну разнести по нескольким направлениям — на этажи, крылья здания или группы антенн.

Место установки по исполнению: IP65, помещение и улица; рабочая температура от −35 до +65 °C.

Где модель применяют чаще всего.

Как модель включается в тракт.

Сигнал с входа ДМ-340/2700-С делится поровну на 2 выхода, потери на каждом с учётом деления — не более 0,4 / не более 0,6 / не более 0,6 дБ.

Пример расчёта уровней на данных этой модели.

Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.

Что учесть при установке и подключении.

• Разъёмы 4.3-10, розетка: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
• На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
• Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.

Что проверить до заказа.

Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДМ-340/2700-С.

• КАДАММ ДМ-2-340/2700: полоса 340–2700 МГц; деление мощности 3,0 дБ.
• КАДАММ ДМ-3-340/2700: полоса 340–2700 МГц; деление мощности 4,8 дБ.
• КАДАММ ДМ-4-340/2700: полоса 340–2700 МГц; относительная влажность не более 95 %.

Модели серии сравнивают прежде всего по полосе и параметру «число отводов», затем — по мощности и разъёмам.

Таблица сводит ДМ-340/2700-С и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.

Что входит в поставку и как получить расчёт.

Комплект

• Делитель мощности КАДАММ ДМ-340/2700-С с разъёмами: 4.3-10, розетка
• паспорт изделия
• сертификаты и декларации — по запросу

Документы и расчёт

Техническое описание серии ДМ-340/2700-С и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.

Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.

KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.

Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
