Делитель мощности: 790–3800 МГц.
О модели

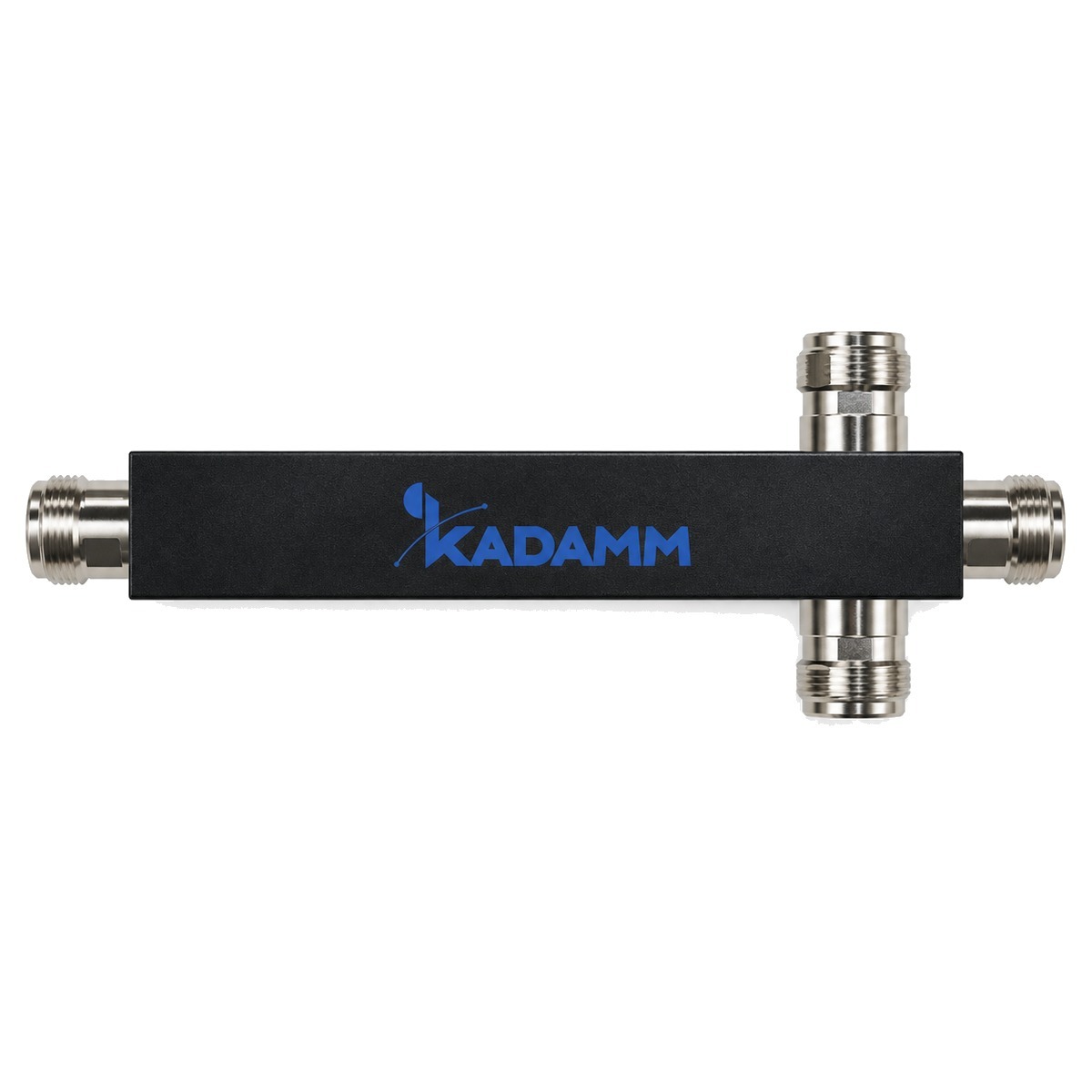

KADAMM ДМ-3-790/3800 — делитель мощности диапазона 790–3800 МГц. Делитель мощности делит сигнал поровну между 3 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (3 выхода) — 4,8 дБ; эта мощность не теряется, а уходит в другие выходы.
Сверх деления делитель вносит своё ослабление — ≤0,6 дБ. Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.
Основные параметры тракта: вносимое ослабление — ≤0,6 дБ; КСВН — ≤1,25; допустимая мощность — 300 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 розетка; размеры — 273,2×65×25 мм; масса — 0,45 кг; исполнение — IP65, помещение и улица; рабочая температура — −35 … +65 °C.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Цвет корпуса: чёрный.
- Габариты: 273,2×65×25 мм.
- Масса: 0,45 кг.
- Разъёмы: 4.3-10, розетка; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки.
- Исполнение: IP65, помещение и улица; IP65: полная пыленепроницаемость, защита от струй воды (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–3800 МГц |
| Входов | 1 |
| Выходов | 3 |
| Деление мощности | 4,8 дБ |
| Вносимые потери | ≤0,6 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10, розетка |
| Рабочая температура | −35 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Относительная влажность | 5–95% |
| Габариты | 273,2×65×25 мм |
| Масса | 0,45 кг |
| Цвет корпуса | чёрный |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ДМ-3-790/3800 выпускается в одном исполнении: исполнение — IP65, помещение и улица; габариты 273,2×65×25 мм.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
Поддерживаемые диапазоны
В полосы ДМ-3-790/3800 попадает 12 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 790–3800 МГц | B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78 |
Сети и стандарты в полосе
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Где узел стоит в тракте.
Делитель ставят в точке ветвления, где сигнал нужно поровну разнести по нескольким направлениям — на этажи, крылья здания или группы антенн.
Место установки по исполнению: IP65, помещение и улица; рабочая температура от −35 до +65 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал с входа ДМ-3-790/3800 делится поровну на 3 выхода, потери на каждом с учётом деления — не более 0,6 дБ.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на вход ДМ-3-790/3800 подаётся 43 дБм (20 Вт).
- На выходе: 43 дБм − 0,6 дБ = 42,4 дБм.
- Запас по мощности: 300 Вт ÷ 20 Вт — в 15 раз.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты 273,2×65×25 мм и массу 0,45 кг.
- Разъёмы 4.3-10, розетка: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДМ-3-790/3800.
- КАДАММ ДМ-2-790/3800: деление мощности 3,0 дБ; вносимые потери не более 0,4 дБ.
- КАДАММ ДМ-4-790/3800: деление мощности 6,0 дБ.
- КАДАММ ДМ-340/2700-С: полоса 340–2700 МГц, 340–2700 МГц, 340–2700 МГц.
Модели серии сравнивают прежде всего по полосе и параметру «число отводов», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДМ-3-790/3800 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДМ-3-790/3800 | ДМ-2-790/3800 | ДМ-4-790/3800 | ДМ-340/2700-С | ДМ-6-698/3800-N |
|---|---|---|---|---|---|
| Диапазон частот | 790–3800 МГц | 790–3800 МГц | 790–3800 МГц | 340–2700 / 340–2700 / 340–2700 МГц | 698–3800 МГц |
| Входов | 1 | 1 | 1 | 1 | — |
| Выходов | 3 | 2 | 4 | 2 | 6 |
| Деление мощности | 4,8 дБ | 3,0 дБ | 6,0 дБ | 3,0 / 4,8 / 6,0 дБ | 7,8 дБ |
| Вносимые потери | ≤0,6 дБ | ≤0,4 дБ | ≤0,6 дБ | ≤0,4 / ≤0,6 / ≤0,6 дБ | ≤1,0 дБ сверх деления |
| КСВН | ≤1,25 | ≤1,25 | ≤1,25 | ≤1,3 | ≤1,30 |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Делитель мощности КАДАММ ДМ-3-790/3800 с разъёмами: 4.3-10, розетка
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДМ-3-790/3800 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
