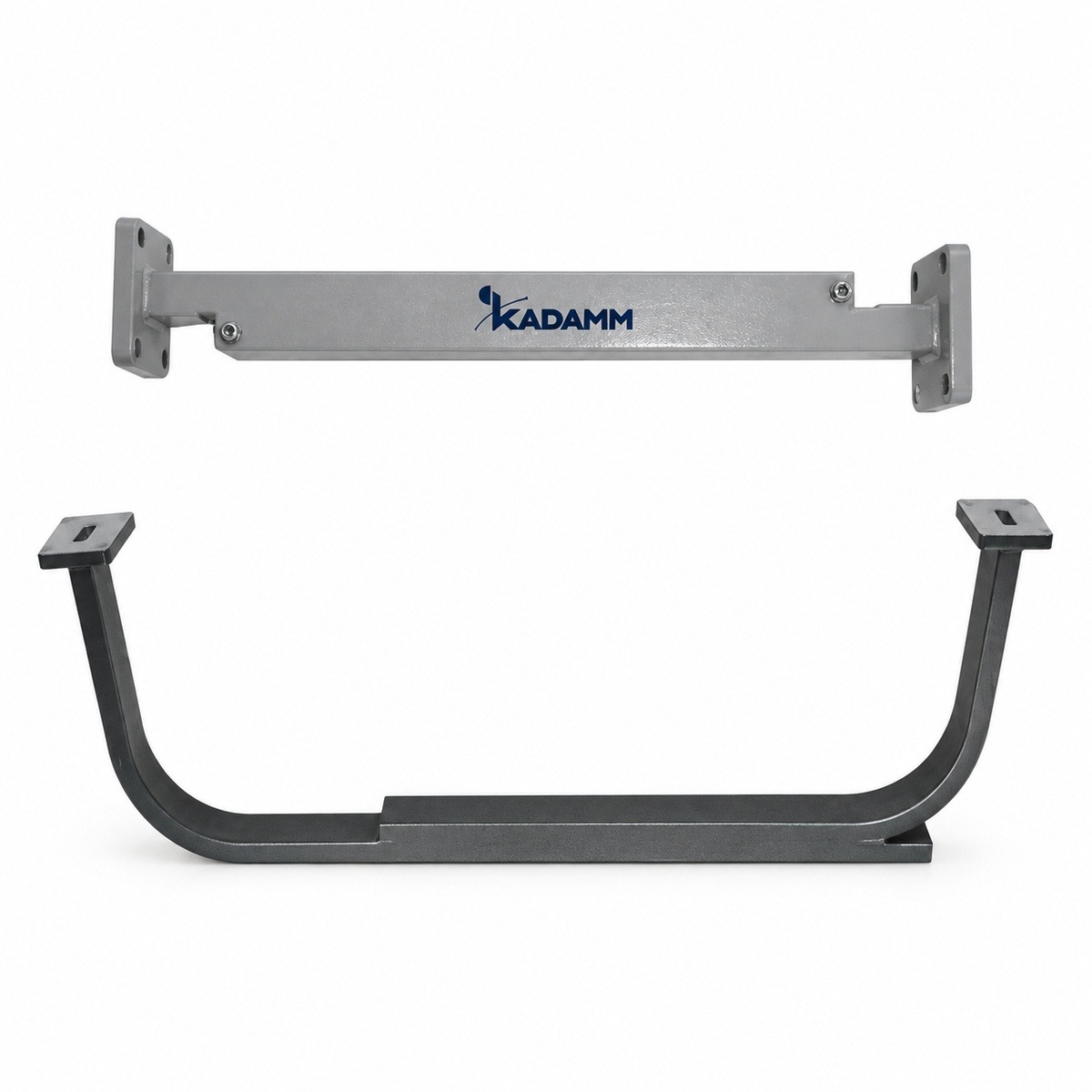

Волноводные аттенюаторы фиксированные с ответвлением KADAMM АТВ-О Волноводные аттенюаторы фиксированные с ответвлением KADAMM АТВ-О

Волноводные аттенюаторы фиксированные с ответвлением KADAMM АТВ-О

  • Волноводные аттенюаторы фиксированные с ответвлением KADAMM АТВ-О
Производитель:КАДАММ
Артикул: KADAMM АТВ-О
Техническое описание серии KADAMM АТВ-О
Каталог KADAMM «СВЧ-компоненты»
Количество
Отправить заявку
KADAMM · Волноводные аттенюаторы

Серия KADAMM АТВ-О: 44 модели, 960 МГц – 112 ГГц, соединители по таблице исполнений.

Волноводные аттенюаторы фиксированные с ответвлением KADAMM АТВ-О
960 МГц – 112 ГГц
Диапазон частот
44
Моделей в серии
по таблице исполнений
Соединитель

О серии

Волноводные аттенюаторы серии АТВ-О ослабляют сигнал в волноводном тракте. В серии АТВ-О — 44 модели, общий диапазон 960 МГц – 112 ГГц, соединители по таблице исполнений.

По моделям KADAMM АТВ-О: КСВН от 1,2 до 1,25. Исполнения АТВ-О различаются по параметрам: частоты, КСВН, волновод, фланец, материал. Общее для всех моделей АТВ-О: ослабление, дБ — 3-60; неравномерность, ±дБ — ±0,5-1,8.

Где применяют KADAMM АТВ-О: волноводные измерительные стенды; выравнивание уровней в РРЛ и радиолокации; защита детекторов. Нужное исполнение АТВ-О выбирают в таблице ниже и называют его полный артикул в заявке.

На что смотреть при подборе

Диапазон 960 МГц – 112 ГГцВесь диапазон серии АТВ-О закрывают разные исполнения — полоса у каждого своя.
ЧастотыВыбирая модель АТВ-О, сверьте её полосу с крайними частотами вашей системы.
КСВНДля измерительных трактов берите исполнения АТВ-О с наименьшим КСВН.
ВолноводСечение волновода у модели АТВ-О выбирают по рабочему диапазону: у каждого сечения свой диапазон.
ФланецФланец модели АТВ-О должен совпадать с фланцами соседних узлов тракта.
МатериалМатериал и покрытие модели АТВ-О выбирают по условиям эксплуатации: влажность, агрессивная среда.

Технические характеристики

Общие характеристики серии

ПараметрЗначение
Ослабление, дБ3-60
Неравномерность, ±дБ±0,5-1,8

Исполнения серии

АртикулЧастоты, ГГцКСВНВолноводФланецМатериал
KADAMM АТВ-WR10-О73,8-1121,25WR10FUGPмедь
KADAMM АТВ-WR10-ОУ73,8-1121,25WR10FUGPмедь
KADAMM АТВ-WR112-О6,57-9,991,2WR112FBPмедь
KADAMM АТВ-WR112-ОУ6,57-9,991,2WR112FBPмедь
KADAMM АТВ-WR12-О60,5-91,91,25WR12FUGPмедь
KADAMM АТВ-WR12-ОУ60,5-91,91,25WR12FUGPмедь
KADAMM АТВ-WR137-О5,38-8,171,2WR137FDPмедь
KADAMM АТВ-WR137-ОУ5,38-8,171,2WR137FDPмедь
KADAMM АТВ-WR15-О49,8-75,81,25WR15FUGPмедь
KADAMM АТВ-WR15-ОУ49,8-75,81,25WR15FUGPмедь
KADAMM АТВ-WR159-О4,64-7,051,2WR159FDPалюминий
KADAMM АТВ-WR159-ОУ4,64-7,051,2WR159FDPалюминий
KADAMM АТВ-WR187-О3,94-5,991,2WR187FDPалюминий
KADAMM АТВ-WR187-ОУ3,94-5,991,2WR187FDPалюминий
KADAMM АТВ-WR19-О39,2-59,61,25WR19FUGPмедь
KADAMM АТВ-WR19-ОУ39,2-59,61,25WR19FUGPмедь
KADAMM АТВ-WR22-О32,9-50,11,2WR22FUGPмедь
KADAMM АТВ-WR22-ОУ32,9-50,11,2WR22FUGPмедь
KADAMM АТВ-WR229-О3,22-4,901,2WR229FDPалюминий
KADAMM АТВ-WR229-ОУ3,22-4,901,2WR229FDPалюминий
KADAMM АТВ-WR28-О26,5-40,01,2WR28FBPмедь
KADAMM АТВ-WR28-ОУ26,5-40,01,2WR28FBPмедь
KADAMM АТВ-WR284-О2,60-3,951,2WR284FDPалюминий
KADAMM АТВ-WR284-ОУ2,60-3,951,2WR284FDPалюминий
KADAMM АТВ-WR34-О21,7-33,01,2WR34FBPмедь
KADAMM АТВ-WR34-ОУ21,7-33,01,2WR34FBPмедь
KADAMM АТВ-WR340-О2,17-3,301,2WR340FDPалюминий
KADAMM АТВ-WR340-ОУ2,17-3,301,2WR340FDPалюминий
KADAMM АТВ-WR42-О17,6-26,71,2WR42FBPмедь
KADAMM АТВ-WR42-ОУ17,6-26,71,2WR42FBPмедь
KADAMM АТВ-WR430-О1,72-2,611,2WR430FDPалюминий
KADAMM АТВ-WR430-ОУ1,72-2,611,2WR430FDPалюминий
KADAMM АТВ-WR51-О14,5-22,01,2WR51FBPмедь
KADAMM АТВ-WR51-ОУ14,5-22,01,2WR51FBPмедь
KADAMM АТВ-WR510-О1,45-2,201,2WR510FDPалюминий
KADAMM АТВ-WR510-ОУ1,45-2,201,2WR510FDPалюминий
KADAMM АТВ-WR62-О11,9-18,01,2WR62FBPмедь
KADAMM АТВ-WR650-О1,13-1,731,2WR650FDPалюминий
KADAMM АТВ-WR650-ОУ1,13-1,731,2WR650FDPалюминий
KADAMM АТВ-WR75-О9,84-15,01,2WR75FBPмедь
KADAMM АТВ-WR770-О0,96-1,461,2WR770FDPалюминий
KADAMM АТВ-WR770-ОУ0,96-1,461,2WR770FDPалюминий
KADAMM АТВ-WR90-О8,20-12,401,2WR90FBPмедь
KADAMM АТВ-WR90-ОУ8,20-12,401,2WR90FBPмедь

Вопросы по серии

В каком диапазоне работает серия KADAMM АТВ-О?

Общий диапазон серии АТВ-О — 960 МГц – 112 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM АТВ-О?

В серии АТВ-О — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM АТВ-О?

Назовите артикул исполнения из таблицы, например «KADAMM АТВ-WR10-О», и количество.

Какие документы есть на серию KADAMM АТВ-О?

Техническое описание серии АТВ-О и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.

Другие серии раздела — каталог KADAMM.
