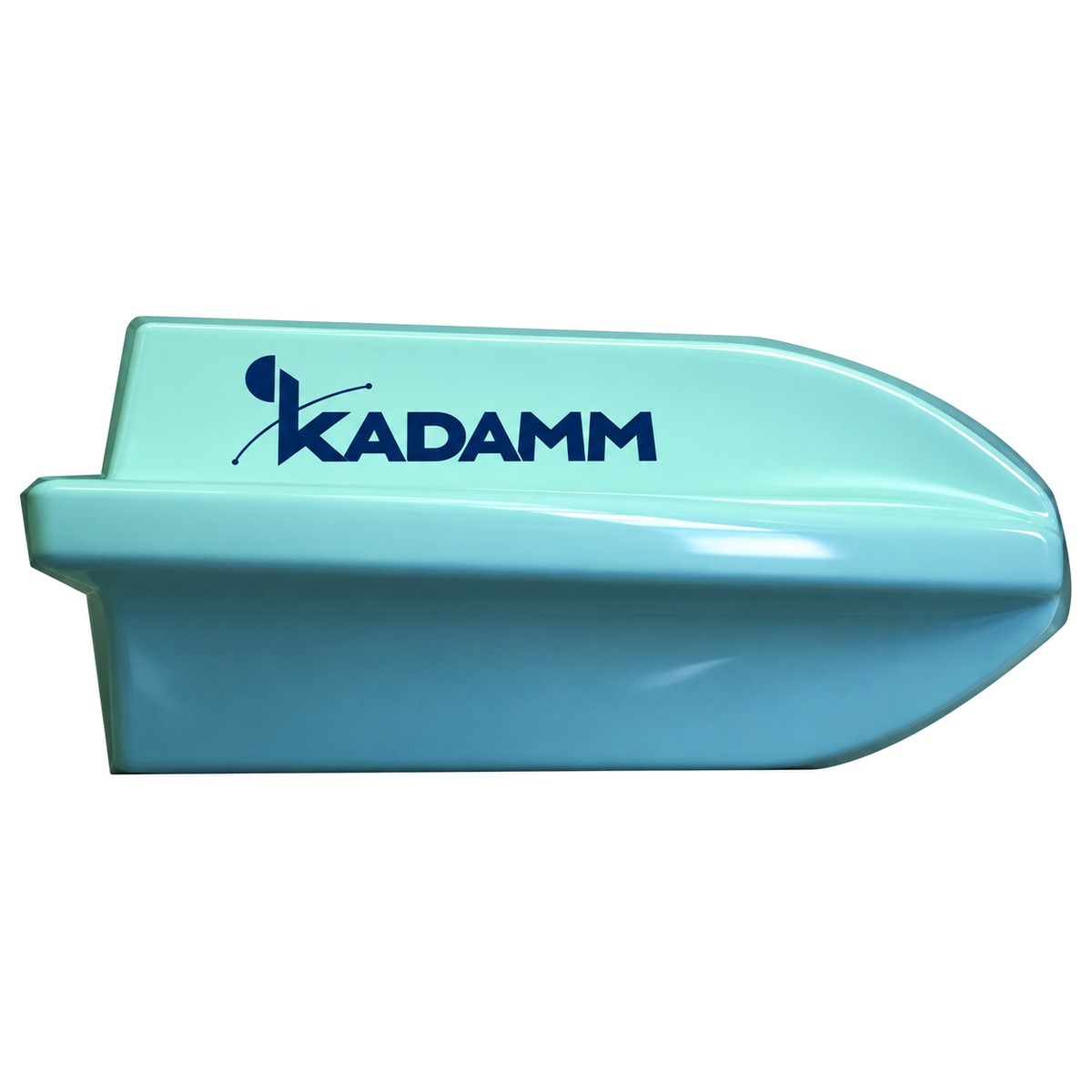

Модель KADAMM ATR-8027V6S04: многодиапазонная ненаправленная антенна, 800–2700 МГц, усиление 6 дБи.
О модели
По частотам (800–2700 МГц) KADAMM ATR-8027V6S04 подходит для систем: GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц, L-диапазон 1,5 ГГц, GPS L1, ГЛОНАСС L1 и BeiDou B1 и GSM и LTE 1800. Усиление 6 дБи у KADAMM ATR-8027V6S04 — широкая диаграмма и ровное покрытие вблизи точки установки. Диаграмма круговая: KADAMM ATR-8027V6S04 одинаково работает во все стороны по горизонтали.
Поляризация — вертикальная. Разъёмы: 1×N.
Масса — по запросу, размеры 200 × 100 × 90 мм. Рабочие температуры — −40…+60 °C.
В документах и заявках эта модель встречается и под обозначением KADAMM K81802756T. Это то же изделие: по нему поставляется KADAMM ATR-8027V6S04.
На что смотреть при подборе
Технические характеристики
| Параметр | 800–960 МГц | 1710–2700 МГц |
|---|---|---|
| Диапазон частот | 800–960 / 1710–2700 МГц | |
| Коэффициент усиления, дБи | 5 ± 1,5 | 6 ± 1,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 38° | |
| Поляризация | Вертикальная | |
| КСВН | менее 2,0 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 25 Вт | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 200 × 100 × 90 мм |
| Рабочая температура | −40…+60 °C |
Вопросы по модели
Рабочий диапазон ATR-8027V6S04 — 800–960 / 1710–2700 МГц.
Коэффициент усиления ATR-8027V6S04 — 6 дБи. Ширина луча по горизонтали — 360°.
1×N. Исполнение ATR-8027V6S04 с другим разъёмом — уточняйте у менеджера.
Габариты 200 × 100 × 90 мм.
Техническое описание ATR-8027V6S04 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
