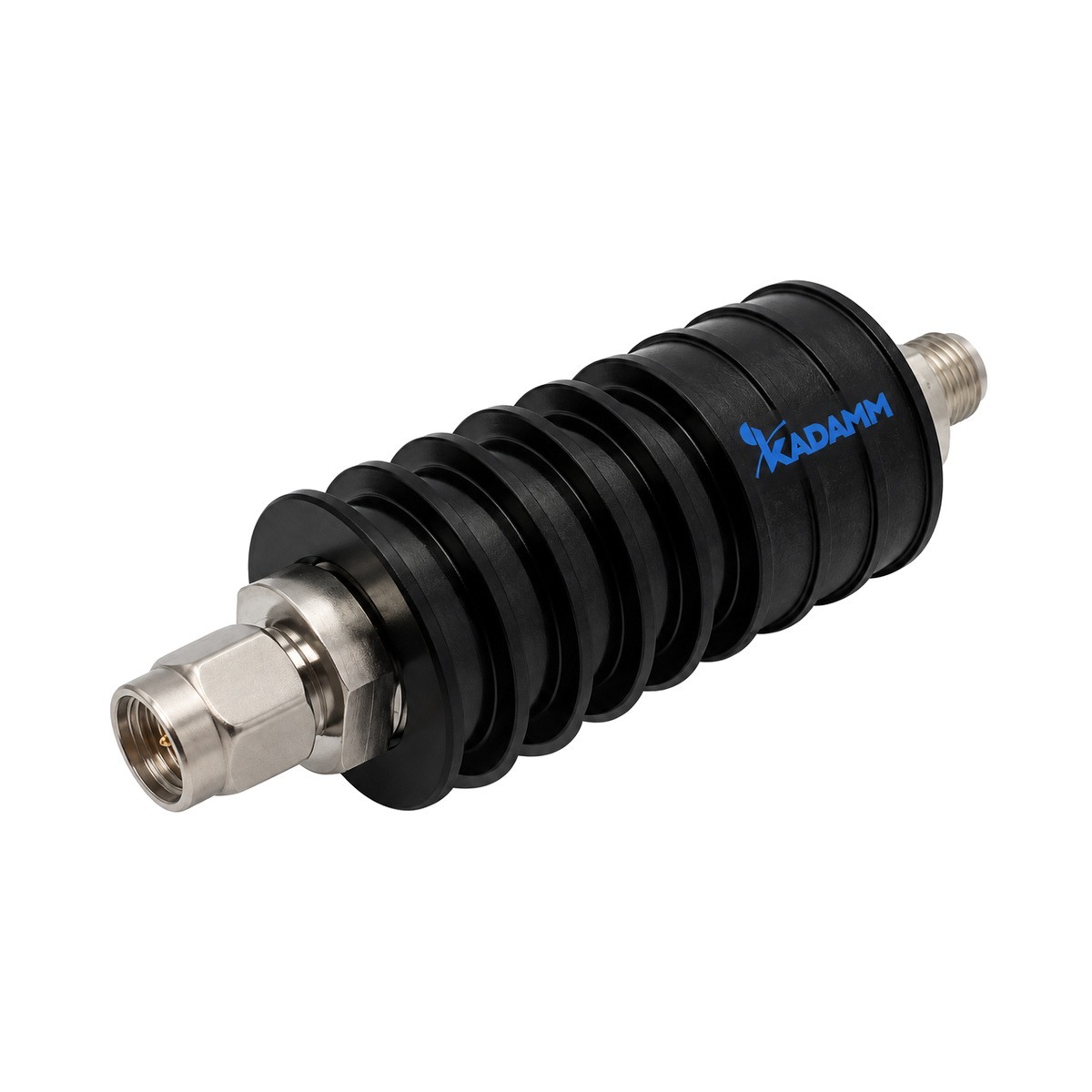

Аттенюаторы коаксиальные серии КАДАММ АТ-6000 — DC–6000 МГц, 62 исполнения
Аттенюаторы коаксиальные: DC–6000 МГц.
DC–6000 МГцДо 2–500 Вт4.3-10
▤
Подберём Аттенюаторы коаксиальные серии КАДАММ АТ-6000 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →DC–6000
МГц
2–500 Вт
Мощность
по исполнению
Разъём
63
Исполнений
Что представляет собой устройство
KADAMM АТ-6000 — аттенюаторы коаксиальные диапазона DC–6000 МГц. Коаксиальный аттенюатор — резисторное устройство, которое ослабляет сигнал на заданное число децибел равномерно во всей рабочей полосе. Мощность, которую он «отнимает», рассеивается в виде тепла, поэтому для мощных трактов аттенюаторы делают с радиатором; допустимая мощность этой модели — 2–500 Вт.
Каждые 3 дБ ослабления — это вдвое меньшая мощность, 10 дБ — в десять раз, 20 дБ — в сто раз. Аттенюаторы применяют, чтобы привести уровень сигнала к допустимому для входа приёмника или измерительного прибора и чтобы выровнять уровни в DAS.
Основные параметры тракта: допустимая мощность — 2–500 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — 4.3-10 (вилка – розетка), BNC (вилка – розетка), N (вилка – розетка или розетка – розетка), N (вилка – розетка), N (розетка), NEX10 (вилка – розетка), SMA (вилка – розетка), SMA (розетка), TNC (вилка – розетка).
В серии 63 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Ослабление, дБ, Полоса, МГц, Мощность, Вт, КСВН, PIM3, Разъём, Температура, Габариты / масса) — по ней выбирают нужную модель.
Аттенюаторы коаксиальные: DC–6000 МГц.
Чем отличается от похожих моделей KADAMM
KADAMM АТП-50
- Полосы 0–6000 МГц, у АТП-50 — 578–6000 МГц
- Разъём 4.3-10 (вилка – розетка), BNC (вилка – розетка), N (вилка – розетка или розетка – розетка), N (вилка – розетка), N (розетка), NEX10 (вилка – розетка), SMA (вилка – розетка), SMA (розетка), TNC (вилка – розетка), у АТП-50 — 4.3-10 (вилка – розетка), 4.3-10 (розетка – розетка), N (вилка – розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
KADAMM АТП-100
- Полосы 0–6000 МГц, у АТП-100 — 350–5000 МГц
- Разъём 4.3-10 (вилка – розетка), BNC (вилка – розетка), N (вилка – розетка или розетка – розетка), N (вилка – розетка), N (розетка), NEX10 (вилка – розетка), SMA (вилка – розетка), SMA (розетка), TNC (вилка – розетка), у АТП-100 — 4.3-10 (розетка – розетка), 4.3-10 (розетка), N (вилка – розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
KADAMM АТ-1000/2000
- Полосы 0–6000 МГц, у АТ-1000/2000 — 0–2000 МГц
- Разъём 4.3-10 (вилка – розетка), BNC (вилка – розетка), N (вилка – розетка или розетка – розетка), N (вилка – розетка), N (розетка), NEX10 (вилка – розетка), SMA (вилка – розетка), SMA (розетка), TNC (вилка – розетка), у АТ-1000/2000 — SMA (розетка), TNC (вилка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Излучатели1 вход.
Разъёмы4.3-10 (вилка – розетка), BNC (вилка – розетка), N (вилка – розетка или розетка – розетка), N (вилка – розетка), N (розетка), NEX10 (вилка – розетка), SMA (вилка – розетка), SMA (розетка), TNC (вилка – розетка).
Ключевые особенности
✓
Полоса 0–6000 МГцВсе рабочие частоты объекта должны укладываться в полосу АТ-6000 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | DC–6000 МГц |
| Мощность | 2–500 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (вилка – розетка), BNC (вилка – розетка), N (вилка – розетка или розетка – розетка), N (вилка – розетка), N (розетка), NEX10 (вилка – розетка), SMA (вилка – розетка), SMA (розетка), TNC (вилка – розетка) |
| Габариты | по исполнению (см. таблицу исполнений) |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | по исполнению (см. таблицу исполнений) |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Исполнения
| Артикул | Ослабление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Температура | Габариты / масса |
|---|---|---|---|---|---|---|---|---|
| KADAMM АТ-10-10-6000-SMA | 10 | DC–6000 | 10 | ≤ 1,25 | — | SMA (вилка – розетка) | −55…+85 °C | — |
| KADAMM АТ-10-100-6000-N | 10 | DC–6000 | 100 Вт | ≤1,30 | — | N (розетка) | −40…+125 °C | — |
| KADAMM АТ-10-2-6000-N | 10 | DC–6000 | 2 | ≤1,2 при DC–2,5 ГГц, ≤1,25 при 2,5–6 ГГц | — | N (вилка – розетка) | −20…+115 °C | Ø18 × 44,7 мм |
| KADAMM АТ-10-2-6000-SMA | 10 | DC–6000 | 2 | менее 1,30 | — | SMA (вилка – розетка) | −30…+65 °C | 0,01 кг |
| KADAMM АТ-10-2-6000-TNC | 10 | DC–6000 | 2 Вт | ≤ 1,2 | — | TNC (вилка – розетка) | −20…+115 °C | Ø 14,5 × 37,8 мм |
| KADAMM АТ-10-20-6000-SMA | 10 | DC–6000 | 20 | ≤1,30 | — | SMA (вилка – розетка) | −55…+100 °C | 38 × 38 × 94 мм |
| KADAMM АТ-10-5-6000-43 | 10 | DC–6000 | 5 | ≤1,30 | — | 4.3-10 (вилка – розетка) | −30…+65 °C | 0,12 кг |
| KADAMM АТ-10-5-6000-NEX10 | 10 | DC–6000 | 5 Вт при 25 °C | ≤1,25 | — | NEX10 (вилка – розетка) | −25…+65 °C | — |
| KADAMM АТ-10-50-6000-BNC | 10 | DC–6000 | 50 | ≤1,25 | — | BNC (вилка – розетка) | −35…+65 °C | — |
| KADAMM АТ-15-100-6000-N | 15 | DC–6000 | 100 Вт | ≤1,30 | — | N (розетка) | −40…+125 °C | — |
| KADAMM АТ-15-20-6000-SMA | 15 | DC–6000 | 20 | ≤1,30 | — | SMA (вилка – розетка) | −55…+100 °C | 38 × 38 × 94 мм |
| KADAMM АТ-15-5-6000-43 | 15 | DC–6000 | 5 | ≤1,30 | — | 4.3-10 (вилка – розетка) | −30…+65 °C | 0,12 кг |
| KADAMM АТ-20-10-6000-SMA | 20 | DC–6000 | 10 | ≤ 1,25 | — | SMA (вилка – розетка) | −55…+85 °C | — |
| KADAMM АТ-20-100-6000-N | 20 | DC–6000 | 100 Вт | ≤1,30 | — | N (розетка) | −40…+125 °C | — |
| KADAMM АТ-20-2-6000-BNC | 20 | DC–6000 | 2 | ≤1,3 | — | BNC (вилка – розетка) | −35…+65 °C | — |
| KADAMM АТ-20-2-6000-N | 20 | DC–6000 | 2 | ≤1,2 при DC–2,5 ГГц, ≤1,25 при 2,5–6 ГГц | — | N (вилка – розетка) | −20…+115 °C | Ø18 × 44,7 мм |
| KADAMM АТ-20-2-6000-SMA | 20 | DC–6000 | 2 | менее 1,30 | — | SMA (вилка – розетка) | −30…+65 °C | 0,01 кг |
| KADAMM АТ-20-2-6000-TNC | 20 | DC–6000 | 2 Вт | ≤ 1,2 | — | TNC (вилка – розетка) | −20…+115 °C | Ø 14,5 × 37,8 мм |
| KADAMM АТ-20-20-6000-SMA | 20 | DC–6000 | 20 | ≤1,30 | — | SMA (вилка – розетка) | −55…+100 °C | 38 × 38 × 94 мм |
| KADAMM АТ-20-250-6000-N | 20 | DC–5000 | 250 | ≤1,25 | — | N (вилка – розетка или розетка – розетка) | −55…+125 °C | — |
| KADAMM АТ-20-5-6000-43 | 20 | DC–6000 | 5 | ≤1,30 | — | 4.3-10 (вилка – розетка) | −30…+65 °C | 0,12 кг |
| KADAMM АТ-20-50-6000-BNC | 20 | DC–6000 | 50 | ≤1,25 | — | BNC (вилка – розетка) | −35…+65 °C | — |
| KADAMM АТ-3-100-6000-N | 3 | DC–6000 | 100 Вт | ≤1,30 | — | N (розетка) | −40…+125 °C | — |
| KADAMM АТ-3-2-6000-N | 3 | DC–6000 | 2 | ≤1,2 при DC–2,5 ГГц, ≤1,25 при 2,5–6 ГГц | — | N (вилка – розетка) | −20…+115 °C | Ø18 × 44,7 мм |
| KADAMM АТ-3-2-6000-SMA | 3 | DC–6000 | 2 | менее 1,30 | — | SMA (вилка – розетка) | −30…+65 °C | 0,01 кг |
| KADAMM АТ-3-2-6000-TNC | 3 | DC–6000 | 2 Вт | ≤ 1,2 | — | TNC (вилка – розетка) | −20…+115 °C | Ø 14,5 × 37,8 мм |
| KADAMM АТ-3-20-6000-SMA | 3 | DC–6000 | 20 Вт при 25 °C | ≤1,30 | — | SMA (вилка – розетка) | −55…+100 °C | 38 × 38 × 94 мм |
| KADAMM АТ-3-5-6000-43 | 3 | DC–6000 | 5 | ≤1,30 | — | 4.3-10 (вилка – розетка) | −30…+65 °C | 0,12 кг |
| KADAMM АТ-3-50-6000-BNC | 3 | DC–6000 | 50 | ≤1,25 | — | BNC (вилка – розетка) | −35…+65 °C | — |
| KADAMM АТ-30-10-6000-SMA | 30 | DC–6000 | 10 | ≤ 1,25 | — | SMA (вилка – розетка) | −55…+85 °C | — |
| KADAMM АТ-30-100-6000-N | 30 | DC–6000 | 100 Вт | ≤1,30 | — | N (розетка) | −40…+125 °C | — |
| KADAMM АТ-30-2-6000-N | 30 | DC–6000 | 2 | ≤1,2 при DC–2,5 ГГц, ≤1,25 при 2,5–6 ГГц | — | N (вилка – розетка) | −20…+115 °C | Ø18 × 44,7 мм |
| KADAMM АТ-30-2-6000-TNC | 30 | DC–6000 | 2 Вт | ≤ 1,2 | — | TNC (вилка – розетка) | −20…+115 °C | Ø 14,5 × 37,8 мм |
| KADAMM АТ-30-20-6000-SMA | 30 | DC–6000 | ≤20 Вт | ≤1,25 | — | SMA (розетка) | −35…+65 °C | — |
| KADAMM АТ-30-200-6000-N | 30 | DC–6000 | ≤200 Вт | ≤1,25 | — | N (розетка) | −35…+65 °C | — |
| KADAMM АТ-30-25-6000-N | 30 ±1,3 | DC–6000 | 25 | уточняйте у менеджера | — | N | — | — |
| KADAMM АТ-30-250-6000-N | 30 | DC–5000 | 250 | ≤1,25 | — | N (вилка – розетка или розетка – розетка) | −55…+125 °C | — |
| KADAMM АТ-30-5-6000-43 | 30 | DC–6000 | 5 | ≤1,30 | — | 4.3-10 (вилка – розетка) | −30…+65 °C | 0,12 кг |
| KADAMM АТ-30-50-6000-BNC | 30 | DC–6000 | 50 | ≤1,25 | — | BNC (вилка – розетка) | −35…+65 °C | — |
| KADAMM АТ-30-500-6000-N | 30 | DC–6000 | 500 Вт | ≤ 1,3 | — | N (розетка) | −55…+125 °C | — |
| KADAMM АТ-4-5-6000-43 | 4 | DC–6000 | 5 | ≤1,30 | — | 4.3-10 (вилка – розетка) | −30…+65 °C | 0,12 кг |
| KADAMM АТ-40-10-6000-SMA | 40 | DC–6000 | 10 | ≤ 1,25 | — | SMA (вилка – розетка) | −55…+85 °C | — |
| KADAMM АТ-40-100-6000-N | 40 | DC–6000 | 100 Вт | ≤1,30 | — | N (розетка) | −40…+125 °C | — |
| KADAMM АТ-40-2-6000-BNC | 40 | DC–6000 | 2 | ≤1,3 | — | BNC (вилка – розетка) | −35…+65 °C | — |
| KADAMM АТ-40-200-6000-N | 40 | DC–6000 | 200 Вт | ≤1,25 | — | N (розетка) | −55…+125 °C | — |
| KADAMM АТ-40-250-6000-N | 40 | DC–5000 | 250 | ≤1,25 | — | N (вилка – розетка или розетка – розетка) | −55…+125 °C | — |
| KADAMM АТ-40-500-6000-N | 40 | DC–6000 | 500 Вт при 25 °C | ≤1,30 | — | N (вилка – розетка) | −55…+125 °C | — |
| KADAMM АТ-5-100-6000-N | 5 | DC–6000 | 100 Вт | ≤1,3 | — | N (вилка – розетка) | −55…+125 °C | — |
| KADAMM АТ-5-2-6000-SMA | 5 | DC–6000 | 2 | менее 1,30 | — | SMA (вилка – розетка) | −30…+65 °C | 0,01 кг |
| KADAMM АТ-5-5-6000-43 | 5 | DC–6000 | 5 | ≤1,30 | — | 4.3-10 (вилка – розетка) | −30…+65 °C | 0,12 кг |
| KADAMM АТ-50-200-6000-N | 50 | DC–6000 | ≤200 Вт | ≤1,25 | — | N (розетка) | −35…+65 °C | — |
| KADAMM АТ-50-250-6000-N | 50 | DC–5000 | 250 | ≤1,25 | — | N (вилка – розетка или розетка – розетка) | −55…+125 °C | — |
| KADAMM АТ-6-100-6000-N | 6 | DC–6000 | 100 Вт | ≤1,30 | — | N (розетка) | −40…+125 °C | — |
| KADAMM АТ-6-2-6000-N | 6 | DC–6000 | 2 | ≤1,2 при DC–2,5 ГГц, ≤1,25 при 2,5–6 ГГц | — | N (вилка – розетка) | −20…+115 °C | Ø18 × 44,7 мм |
| KADAMM АТ-6-2-6000-SMA | 6 | DC–6000 | 2 | менее 1,30 | — | SMA (вилка – розетка) | −30…+65 °C | 0,01 кг |
| KADAMM АТ-6-2-6000-TNC | 6 | DC–6000 | 2 Вт | ≤ 1,2 | — | TNC (вилка – розетка) | −20…+115 °C | Ø 14,5 × 37,8 мм |
| KADAMM АТ-6-20-6000-SMA | 6 | DC–6000 | 20 Вт при 25 °C | ≤1,30 | — | SMA (вилка – розетка) | −55…+100 °C | 38 × 38 × 94 мм |
| KADAMM АТ-6-5-6000-43 | 6 | DC–6000 | 5 | ≤1,30 | — | 4.3-10 (вилка – розетка) | −30…+65 °C | 0,12 кг |
| KADAMM АТ-6-50-6000-BNC | 6 | DC–6000 | 50 | ≤1,25 | — | BNC (вилка – розетка) | −35…+65 °C | — |
| KADAMM АТ-8-100-6000-N | 8 | DC–6000 | 100 Вт | ≤1,3 | — | N (вилка – розетка) | −55…+125 °C | — |
| KADAMM АТ-8-2-6000-SMA | 8 | DC–6000 | 2 | менее 1,30 | — | SMA (вилка – розетка) | −30…+65 °C | 0,01 кг |
| KADAMM АТ-8-5-6000-43 | 8 | DC–6000 | 5 | ≤1,30 | — | 4.3-10 (вилка – розетка) | −30…+65 °C | 0,12 кг |
| KADAMM АТ-9-5-6000-43 | 9 | DC–6000 | 5 | ≤1,30 | — | 4.3-10 (вилка – розетка) | −30…+65 °C | 0,12 кг |
Поддерживаемые диапазоны 3GPP
B31 / n31B28 / n28B20 / n20B5 / n5B8 / n8B3 / n3B1 / n1B40 / n40B7 / n7B38 / n38B41 / n41B42 / n78B43 / n78n78
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание АТ-6000.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для АТ-6000.
Применение
Аттенюаторы применяют в измерениях, при настройке и испытаниях оборудования, для защиты входов приёмников и выравнивания уровней в распределительных системах.
Сети и службы в полосах АТ-6000:
авиационный диапазон 118–137 МГцпрофессиональная радиосвязь VHF 136–174 МГцморская УКВ-связьсети TETRA 380–400 МГцрадиосвязь UHF 400–470 МГцLTE 700LTE 800GSM-900 и LTE 900нелицензируемый диапазон 868 МГцL-диапазон 1,5 ГГцGPS L1, ГЛОНАСС L1 и BeiDou B1GSM и LTE 1800UMTS и LTE 2100LTE 2300 (TDD)Wi-Fi 2,4 ГГцLTE 26005G NR 3,5 ГГцWi-Fi 5 ГГц
Перед заказом KADAMM АТ-6000 сверьте с проектом:
- Частоты оборудования — внутри 0–6000 МГц
- Разъёмы — 4.3-10 (вилка – розетка), BNC (вилка – розетка), N (вилка – розетка или розетка – розетка), N (вилка – розетка), N (розетка), NEX10 (вилка – розетка), SMA (вилка – розетка), SMA (розетка), TNC (вилка – розетка)
Как подобрать модель под объект
ЧастотыВсе частоты систем, которые пойдут через устройство, — внутри DC–6000 МГц.
МощностьСуммарная мощность на входе — не больше 2–500 Вт, с запасом на пиковые значения.
Разъёмы4.3-10 (вилка – розетка), BNC (вилка – розетка), N (вилка – розетка или розетка – розетка), N (вилка – розетка), N (розетка), NEX10 (вилка – розетка), SMA (вилка – розетка), SMA (розетка), TNC (вилка – розетка); ответные части и перемычки — того же типа.
Сценарии по отраслям
Спецслужбы и диспетчерскиеРадиосети экстренных, охранных и диспетчерских служб: АТ-6000 работает в полосах 0–6000 МГц.
Монтаж и подключение
- Разъёмы — 4.3-10 (вилка – розетка), BNC (вилка – розетка), N (вилка – розетка или розетка – розетка), N (вилка – розетка), N (розетка), NEX10 (вилка – розетка), SMA (вилка – розетка), SMA (розетка), TNC (вилка – розетка).
- Уличные соединения АТ-6000 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление АТ-6000 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
В комплекте:
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание АТ-6000 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM АТ-6000 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора АТ-6000 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM АТ-6000 | KADAMM АТП-50 | KADAMM АТП-100 | KADAMM АТ-1000/2000 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 0–6000 МГц | 578–6000 МГц | 350–5000 МГц | 0–2000 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Когда выбирают Аттенюаторы коаксиальные серии КАДАММ АТ-6000: Аттенюаторы применяют в измерениях, при настройке и испытаниях оборудования, для защиты входов приёмников и выравнивания уровней в распределительных системах.
